Relé: o que é, como funciona, tipos e aplicações na prática

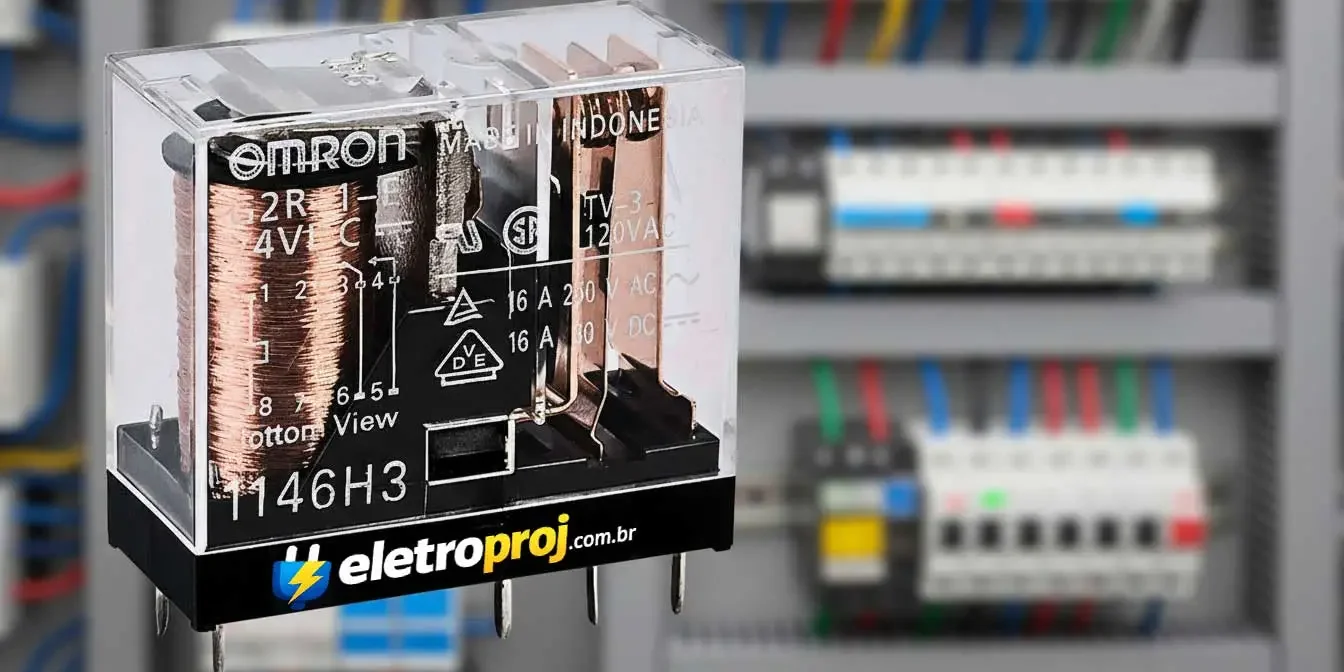

O que é um relé e para que serve

Um relé é um dispositivo eletromecânico que funciona como um interruptor automático, permitindo controlar cargas elétricas maiores a partir de sinais de baixa potência.
Na prática, ele faz a comutação elétrica entre circuitos, garantindo segurança, controle e automação em diversos sistemas.

Como podemos ver, esse componente é amplamente usado na elétrica e automação porque permite o acionamento indireto de cargas, mantendo o circuito de controle isolado do circuito de potência.

Definição de relé na elétrica e automação

O relé é um dispositivo eletromecânico projetado para realizar a comutação elétrica de um circuito.

Ele atua como uma ponte entre dois circuitos distintos:

• Circuito de controle, com baixa energia
• Circuito de potência, com maior carga elétrica

Essa separação cria o chamado isolamento elétrico, essencial para proteger equipamentos e operadores.

Na automação, ele é fundamental porque permite que sinais simples controlem sistemas mais complexos, como máquinas industriais ou sistemas automatizados.

Função do relé em circuitos elétricos

A sua principal função é permitir o controle de cargas elétricas maiores de forma segura e eficiente.

Na prática, ele é usado para:

• Acionar motores elétricos
• Ligar e desligar lâmpadas
• Controlar resistências elétricas
• Automatizar processos

Tudo isso acontece por meio da comutação elétrica, onde um pequeno sinal ativa ou desativa outro circuito.

Esse funcionamento é essencial em projetos onde não é seguro ou viável ligar a carga diretamente.

Diferença entre relé e interruptor comum

Embora ambos realizem a comutação, o relé e o interruptor têm funções bem diferentes.

Principais diferenças:

• O interruptor depende de ação manual
• O relé funciona automaticamente por sinal elétrico
• O relé oferece isolamento elétrico entre circuitos
• O interruptor atua diretamente na carga

Isso faz com que o relé seja mais adequado para sistemas automatizados e aplicações industriais.

Enquanto o interruptor é simples e direto, o relé permite criar lógicas de controle mais avançadas.

Onde os relés são utilizados no dia a dia

Eles estão presentes em diversas aplicações, muitas vezes sem que você perceba.

Eles são usados em:

• Eletrodomésticos
• Veículos automotivos
• Painéis elétricos
• Sistemas de automação residencial
• Máquinas industriais

Por exemplo, em um carro, o relé permite acionar faróis e ventiladores sem sobrecarregar os comandos.

Já em uma casa automatizada, ele possibilita controlar iluminação e equipamentos de forma inteligente.

Essas aplicações mostram como o relé é essencial para o acionamento indireto e seguro de cargas elétricas.

Como funciona um relé (princípio de operação)

Ele funciona convertendo um sinal elétrico em um campo magnético que movimenta contatos internos, realizando a comutação de um circuito.
Ou seja, ao energizar a bobina, ele muda o estado dos contatos, permitindo ligar ou desligar uma carga.

Esse processo combina fenômenos elétricos e mecânicos, sendo a base do funcionamento da maioria dos relés eletromecânicos.

Estrutura interna de um relé

A sua estrutura é composta por elementos que trabalham juntos para permitir a comutação elétrica.

Os principais componentes são:

• Bobina responsável por gerar o campo magnético
• Armadura móvel peça metálica que se movimenta
• Contatos elétricos responsáveis por abrir ou fechar o circuito

Esses elementos formam um sistema simples, mas extremamente eficiente para controle de circuitos.

Mesmo com variações entre modelos, esse princípio básico se mantém na maioria dos relés.

Funcionamento da bobina eletromagnética

A bobina é o componente central do relé.

Quando ela recebe corrente elétrica, ocorre o seguinte:

• Geração de um campo magnético
• Atração da armadura móvel
• Início da comutação dos contatos

A intensidade do campo depende da tensão de acionamento e da corrente de bobina.

Quando a energia é interrompida:

• O campo magnético desaparece
• A armadura retorna à posição original
• O circuito volta ao estado inicial

Esse ciclo acontece de forma rápida e repetitiva.

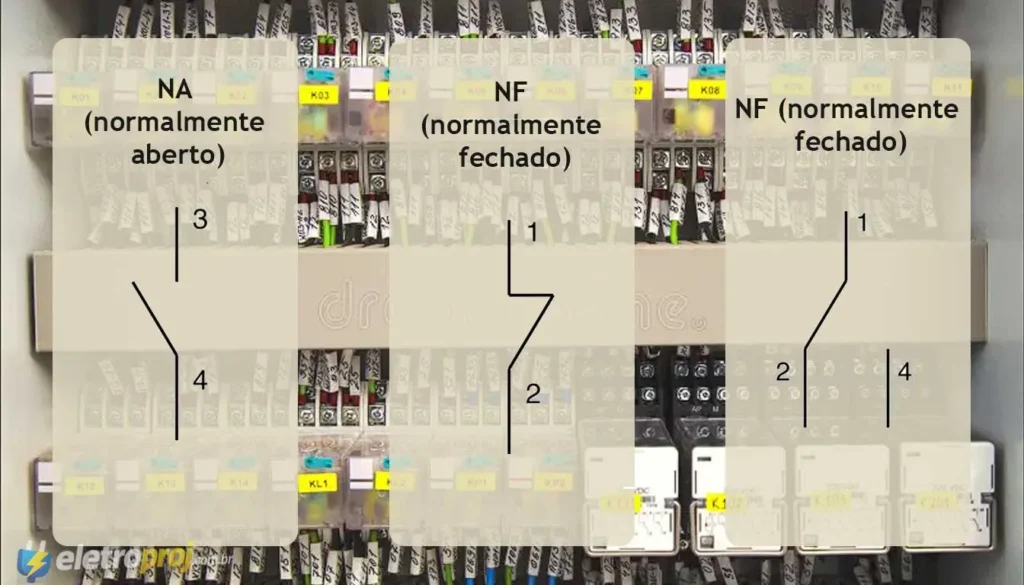

Contatos NA, NF e reversíveis

Os contatos elétricos determinam como o relé controla o circuito.

Os principais tipos são:

• NA (normalmente aberto)
  Permanece desligado até o relé ser acionado
• NF (normalmente fechado)
  Permanece ligado até o relé ser energizado
• Reversível (comum + NA + NF)
  Alterna entre dois estados no mesmo conjunto

Esses contatos permitem diferentes estratégias de controle, aumentando a flexibilidade do sistema.

Ciclo de energização e desenergização

O funcionamento do relé ocorre em um ciclo contínuo.

Etapas do ciclo:

1. A bobina recebe energia
2. O campo magnético é gerado
3. A armadura móvel é acionada
4. Os contatos mudam de estado
5. A energia é removida
6. O sistema retorna à posição inicial

Esse ciclo pode acontecer milhares de vezes ao longo da sua vida útil.

Por isso, fatores como desgaste mecânico e qualidade dos contatos são importantes para garantir confiabilidade no funcionamento.

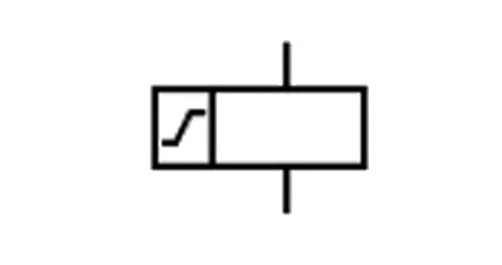

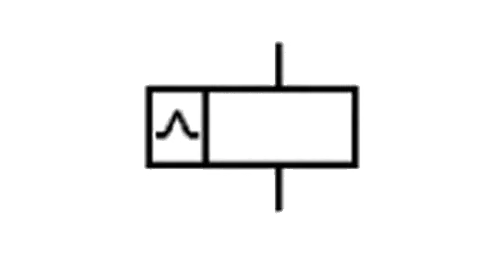

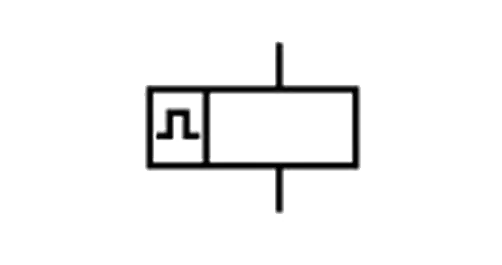

Tipos de relés existentes

Os tipos variam conforme o princípio de funcionamento e a aplicação, podendo ser eletromecânicos, eletrônicos ou de proteção.
Cada tipo atende a necessidades específicas, como velocidade, durabilidade ou controle de tempo.

Escolher o tipo certo de relé é essencial para garantir eficiência, segurança e vida útil no sistema elétrico.

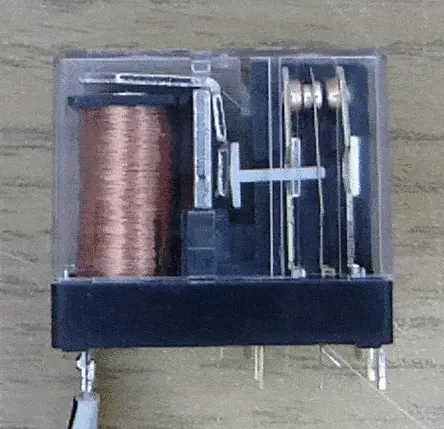

Relé eletromecânico

O relé eletromecânico é o modelo mais tradicional e amplamente utilizado.

Ele funciona por meio de partes móveis, onde a bobina gera um campo magnético que aciona os contatos elétricos.

Principais características:

Fácil aplicação em diversos circuitos

Estrutura simples e robusta

Baixo custo

Por outro lado:

• Sofre desgaste mecânico com o tempo
• Possui velocidade de comutação menor

É muito usado em:

• Painéis elétricos
• Comandos industriais
• Aplicações gerais de automação

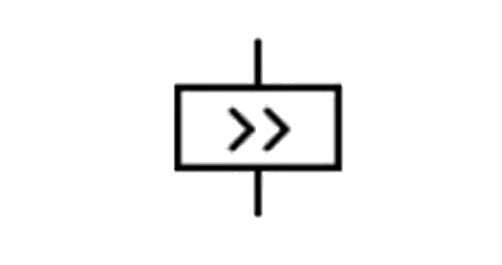

Relé de estado sólido (SSR)

O relé de estado sólido, ou SSR, realiza a comutação sem partes móveis.

Ele utiliza componentes eletrônicos, como semicondutores, para controlar o circuito.

Principais vantagens:

Ausência de desgaste mecânico

Alta durabilidade

Comutação rápida

Pontos de atenção:

• Pode gerar aquecimento
• Custo mais elevado

É indicado para:

• Aplicações com alta frequência de acionamento
• Sistemas eletrônicos e automatizados
• Controle preciso de cargas

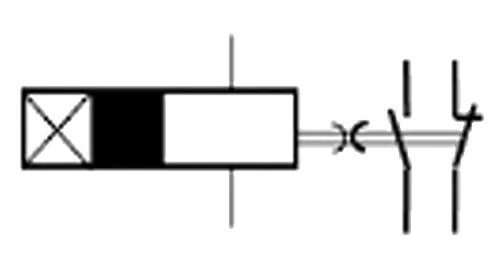

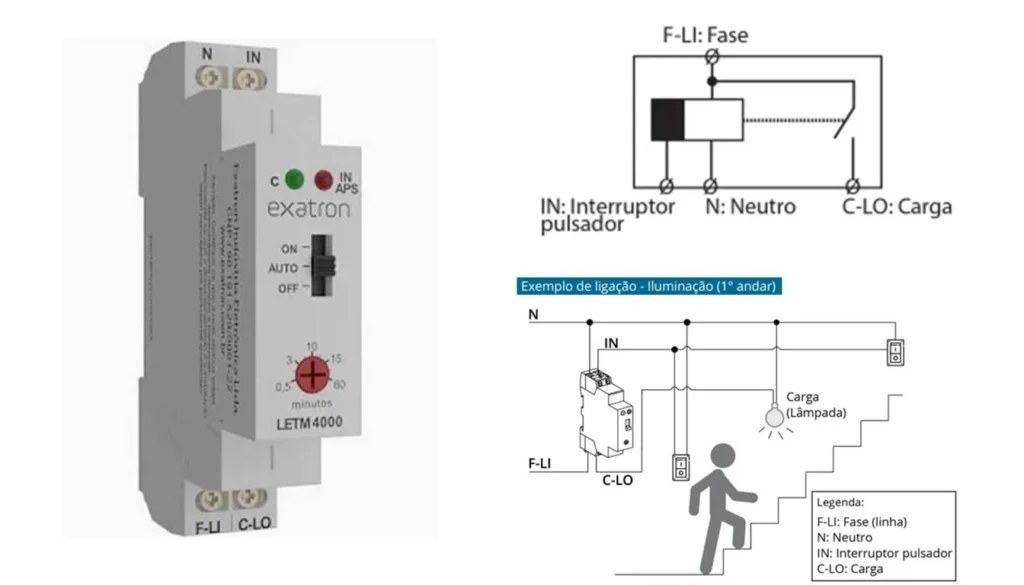

Relé temporizador (timer)

O temporizador atua com base no tempo.

Ele permite controlar quando um circuito será ligado ou desligado após um intervalo definido.

Principais funções:

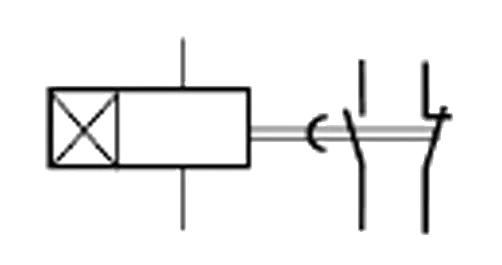

• Retardo na energização

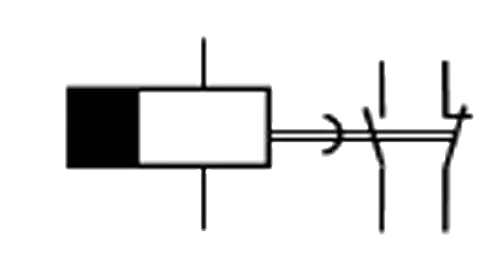

• Retardo na desenergização
• Controle de sequências

Aplicações comuns:

• Partida de motores
• Sistemas de iluminação automática
• Processos industriais sequenciais

Existem versões:

• Analógicas
• Digitais, com maior precisão e ajuste

Relés de proteção elétrica

Os relés de proteção são usados para evitar danos em sistemas elétricos.

Eles monitoram condições anormais e atuam automaticamente quando necessário.

Exemplos:

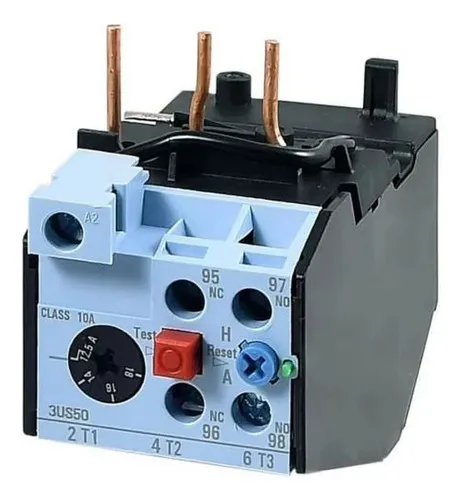

• Térmico protege contra sobrecarga

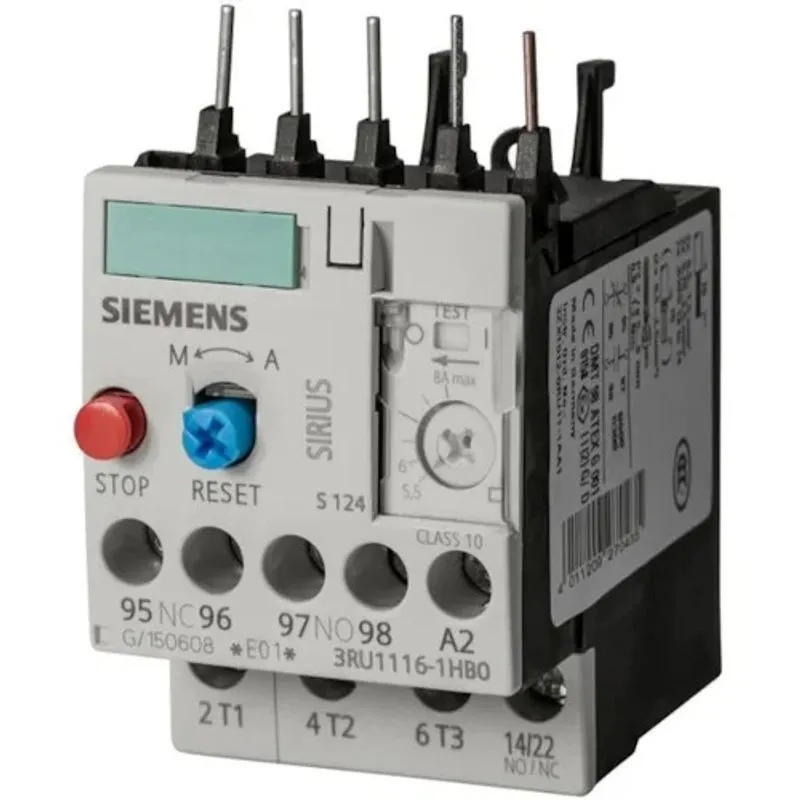

• De sobrecorrente atua em excesso de corrente
• Falta de fase detecta a falta de uma das fases

Funções principais:

• Proteger motores e equipamentos
• Evitar falhas no sistema
• Aumentar a segurança elétrica

São essenciais em:

• Indústrias
• Sistemas de potência
• Instalações de maior porte

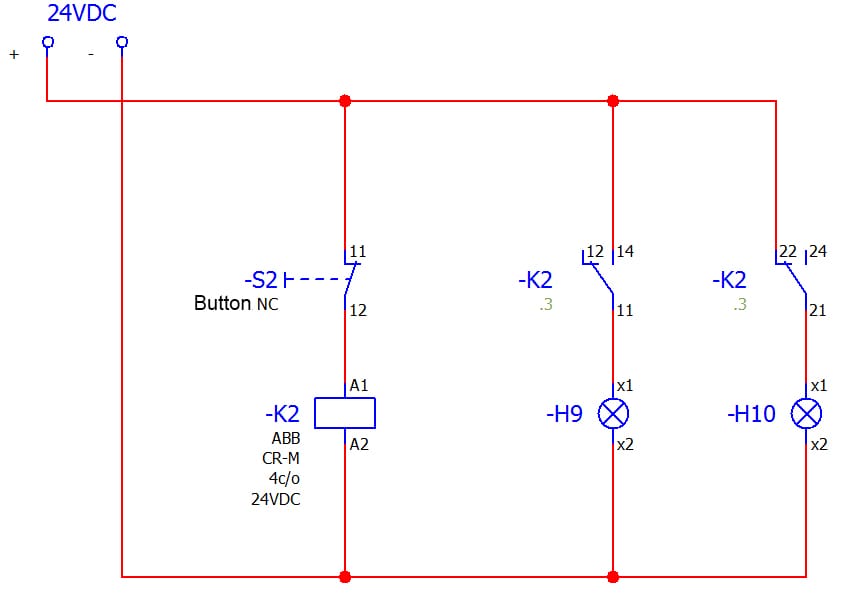

Como ligar um relé (diagrama e funcionamento prático)

Ligar corretamente consiste em conectar a bobina ao circuito de comando e os contatos ao circuito de potência, respeitando a tensão e a corrente do componente.
Essa separação garante segurança e permite o acionamento indireto de cargas elétricas.

Na prática, entender o diagrama elétrico é fundamental para evitar erros e garantir o funcionamento correto do sistema.

Identificação dos terminais do relé

O primeiro passo é identificar corretamente seus terminais.

Normalmente, você encontrará:

• 2 terminais da bobina responsáveis pelo acionamento
• 1 terminal comum (COM)
• 1 terminal normalmente aberto (NA)
• 1 terminal normalmente fechado (NF)

Essas informações estão no:

• Corpo do relé
• Diagrama elétrico do fabricante

Identificar corretamente cada ponto evita ligações erradas e falhas no circuito.

Ligação da bobina (circuito de comando)

A bobina deve ser ligada ao circuito de controle, que fornece o sinal de acionamento.

Esse circuito pode incluir:

• Botões
• Sensores
• CLPs
• Fontes de baixa tensão

Pontos importantes:

• Respeitar a tensão de operação (AC ou DC)
• Garantir alimentação correta
• Evitar sobrecarga na bobina

Se a ligação estiver errada, o relé pode:

• Não acionar
• Funcionar de forma instável
• Queimar

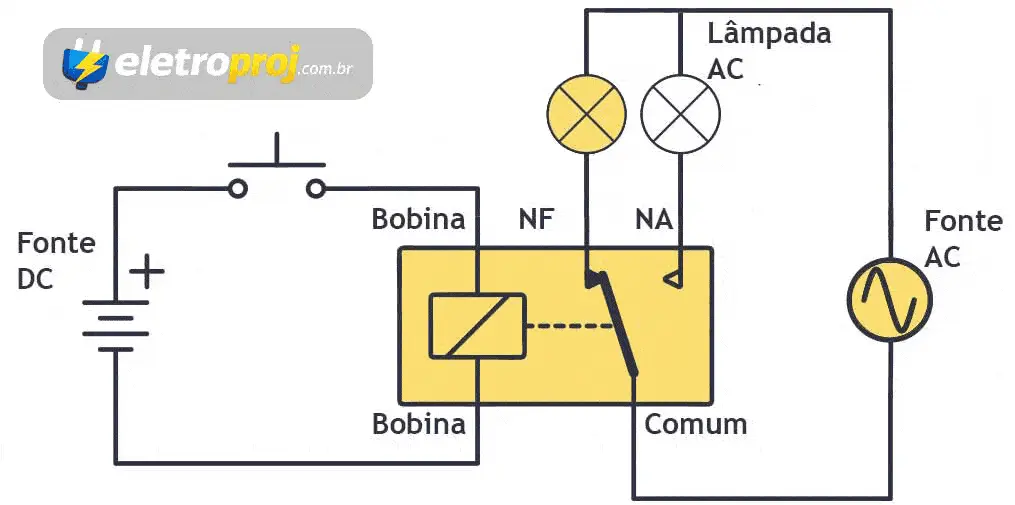

Ligação dos contatos (circuito de potência)

Os contatos são responsáveis por controlar a carga elétrica.

A ligação básica funciona assim:

• O terminal COM recebe a alimentação
• O terminal NA ou NF define o comportamento da carga

Exemplo:

• Usando NA, a carga só liga quando a bobina é energizada
• Usando NF, a carga permanece ligada até o acionamento

Cuidados importantes:

• Verificar a corrente nominal dos contatos
• Garantir conexões firmes nos bornes
• Evitar mau contato e aquecimento

Exemplos práticos de acionamento

Na prática, o uso do relé é simples e muito versátil.

Exemplo 1: acionamento de lâmpada

• Um botão envia sinal para a bobina
• O relé fecha o contato NA
• A lâmpada acende

Exemplo 2: controle de motor

• Um sensor envia sinal ao circuito de comando
• O relé realiza a comutação
• O motor é acionado com segurança

Esses exemplos mostram como o relé permite integrar:

• Circuito de controle
• Circuito de potência

Tudo com segurança e eficiência no acionamento de cargas.

Aplicações do relé na elétrica e automação

O relé é amplamente utilizado para controlar cargas elétricas de forma indireta em sistemas residenciais, industriais e automotivos.
Sua principal aplicação é permitir o acionamento seguro de equipamentos mais potentes a partir de sinais de baixa energia.

Isso torna o relé essencial em projetos de automação e comandos elétricos.

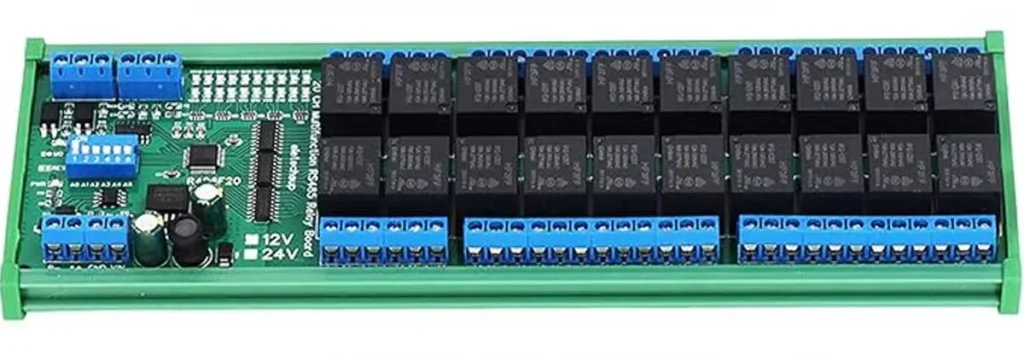

Uso em painéis elétricos industriais

Nos painéis elétricos industriais, o relé atua como elemento de interface entre o controle e a potência.

Ele é utilizado para:

• Acionar motores e máquinas
• Realizar intertravamentos
• Executar lógicas de comando
• Integrar sinais de sensores

Em conjunto com CLPs, o relé permite automatizar processos com segurança e organização.

Essa aplicação é comum em sistemas de automação industrial, onde confiabilidade é fundamental.

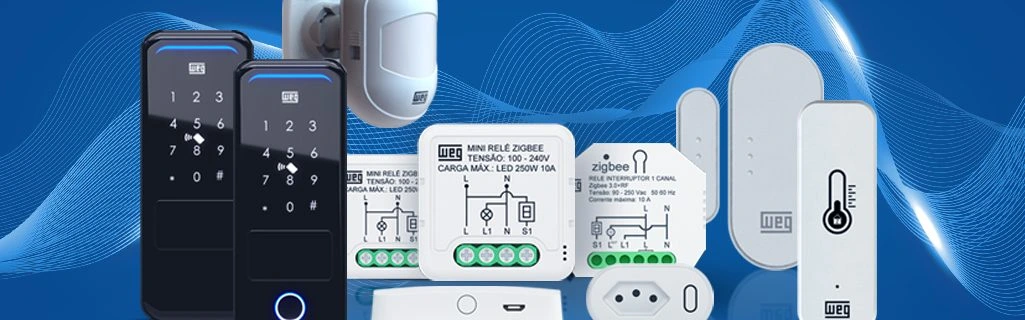

Aplicação em automação residencial

Na automação residencial, o relé é usado para tornar casas mais inteligentes.

Ele permite o controle de:

• Iluminação
• Tomadas
• Portões automáticos
• Sistemas de segurança

Esses acionamentos podem ser feitos por:

• Aplicativos
• Sensores de presença
• Temporizadores

O relé atua como intermediário, garantindo que dispositivos de baixa potência consigam controlar cargas ligadas à rede elétrica.

Uso em veículos automotivos

Nos veículos, o relé é essencial para o funcionamento seguro dos sistemas elétricos.

Ele é usado no controle de:

• Faróis
• Ventiladores
• Bombas de combustível
• Sistemas de partida

Vantagens nessa aplicação:

• Evita sobrecarga em botões e chaves
• Aumenta a durabilidade dos componentes
• Melhora a eficiência do sistema elétrico

Sem o relé, muitos desses componentes sofreriam desgaste prematuro.

Controle de motores elétricos

O relé tem papel importante no acionamento de motores elétricos.

Ele é utilizado para:

• Ligar e desligar motores
• Criar lógicas de intertravamento
• Evitar acionamentos indevidos

Em sistemas mais completos, ele trabalha junto com:

• Contatores
• Dispositivos de proteção
• Controladores

Isso garante um acionamento de cargas mais seguro e eficiente.

Vantagens e desvantagens do uso de relés

O relé oferece um excelente equilíbrio entre custo, simplicidade e segurança, mas também possui limitações relacionadas ao desgaste e capacidade de carga.
Entender esses pontos é essencial para escolher o dispositivo correto em cada aplicação.

Principais vantagens do relé

O relé é muito utilizado porque combina eficiência com facilidade de uso.

Principais vantagens:

• Isolamento elétrico entre circuito de controle e potência
• Permite controlar cargas maiores com sinais de baixa energia
• Bom custo-benefício
• Fácil instalação e manutenção
• Alta versatilidade em diferentes aplicações

Além disso, ele pode ser aplicado em:

• Sistemas simples
• Automação residencial
• Processos industriais

Essa flexibilidade o torna uma solução prática para diversos projetos.

Limitações e desvantagens

Apesar dos benefícios, ele também apresenta algumas limitações.

Principais desvantagens:

• Desgaste mecânico devido às partes móveis
• Vida útil limitada em aplicações com alta frequência de acionamento
• Velocidade de comutação menor que dispositivos eletrônicos
• Limitação na capacidade de corrente

Esses fatores devem ser considerados principalmente em sistemas mais exigentes.

Comparação com contatores

Relé e contator possuem funções semelhantes, mas aplicações diferentes.

O contator é mais indicado para cargas elevadas, enquanto o relé se destaca no controle.

Quando usar relé ou outro dispositivo

A escolha depende da necessidade do sistema.

Use relé quando:

• A carga é de baixa ou média potência
• O foco é controle e automação
• O custo precisa ser reduzido

Considere outras opções quando:

• A corrente é muito alta
• O acionamento é muito frequente
• O ambiente exige alta robustez

Nesses casos, contatores ou relés de estado sólido podem ser mais adequados.

Como escolher o relé ideal

Escolher o relé ideal envolve analisar tensão, corrente, tipo de carga e condições de uso para garantir segurança e desempenho.
Um dimensionamento correto evita falhas, aumenta a vida útil e melhora a eficiência do sistema.

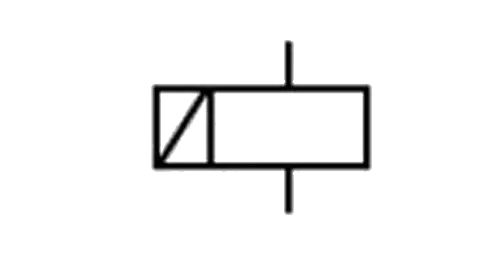

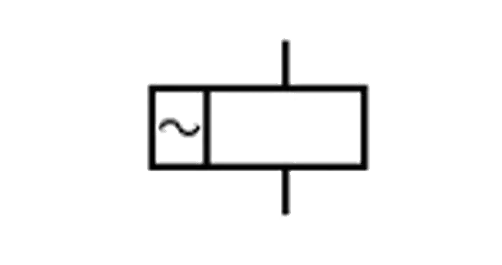

Tensão e corrente da bobina

A bobina é responsável pelo acionamento do relé, por isso sua especificação é fundamental.

Você deve verificar:

• Tensão de operação (ex: 12V, 24V, 220V)
• Tipo de corrente:
  • Corrente contínua (DC)
  • Corrente alternada (AC)

Pontos importantes:

• A tensão deve ser compatível com o circuito de comando
• Valores incorretos impedem o acionamento ou causam danos

Também é importante considerar a corrente de bobina, principalmente em sistemas sensíveis.

Capacidade dos contatos

A capacidade dos contatos define quanta corrente o relé pode suportar com segurança.

Verifique sempre:

• Corrente nominal dos contatos
• Tensão máxima suportada
• Tipo de carga

Tipos de carga:

• Resistiva como lâmpadas incandescentes
• Indutiva como motores e transformadores

Cargas indutivas exigem mais cuidado, pois geram picos de corrente no acionamento.

Tipo de aplicação (industrial, residencial, automotiva)

O ambiente de uso influencia diretamente na escolha do relé.

Aplicações comuns:

• Residencial
  • Cargas menores
  • Foco em custo e simplicidade
• Industrial
  • Maior robustez
  • Operação contínua
  • Integração com automação
• Automotiva
  • Resistência a vibração e variações de tensão

Escolher o relé certo para cada contexto evita problemas e aumenta a confiabilidade.

Fatores de segurança e durabilidade

Para garantir maior vida útil, é importante considerar o ambiente e as condições de operação.

Fatores importantes:

• Temperatura de trabalho
• Umidade e poeira
• Vibração
• Grau de proteção do componente

Boas práticas:

• Evitar operar no limite da capacidade
• Utilizar proteção elétrica adequada
• Garantir boa instalação

Esses cuidados aumentam a durabilidade e reduzem falhas no sistema.

Perguntas Frequentes sobre relé

As dúvidas mais comuns sobre relé envolvem funcionamento, falhas e aplicações práticas.
Abaixo estão respostas diretas e objetivas para as principais perguntas, facilitando o entendimento e a aplicação no dia a dia.

O que acontece quando o relé queima?

Quando um relé queima, ele perde a capacidade de realizar a comutação elétrica corretamente.

Os problemas mais comuns são:

• Contatos travados abertos ou fechados
• Falha na bobina
• Mau funcionamento no acionamento

Principais causas:

• Excesso de corrente
• Tensão incorreta
• Desgaste mecânico

Isso pode impedir o funcionamento do circuito e afetar todo o sistema elétrico.

Qual a diferença entre relé e contator?

Relé e contator têm funções semelhantes, mas aplicações diferentes.

Diferenças principais:

• O relé é usado para controle de sinais e cargas menores
• O contator é usado para cargas maiores, como motores
• O contator é mais robusto e suporta maior corrente

Resumo prático:

• Relé → controle
• Contator → potência

Como saber se um relé está funcionando?

Existem algumas formas simples de verificar o funcionamento de um relé.

Métodos mais comuns:

• Ouvir um “clique” ao energizar a bobina
• Testar continuidade dos contatos com multímetro
• Verificar se a carga está sendo acionada corretamente

Se não houver resposta, o ele pode estar com defeito ou mal conectado.

Posso usar relé para qualquer tipo de carga?

Não. Seu uso depende das especificações técnicas do componente.

Você deve considerar:

• Corrente nominal
• Tensão de operação
• Tipo de carga

Tipos de carga:

• Resistiva → mais simples
• Indutiva → exige mais cuidado

Usar o relé inadequado pode causar:

• Falhas no sistema
• Redução da vida útil
• Risco de danos elétricos
