O aterramento do SPDA é a parte do sistema de para-raios responsável por dissipar a energia do raio no solo. Sem ele funcionando corretamente, toda a instalação de proteção contra descargas atmosféricas perde a eficácia, mesmo que os captores e cabos estejam em perfeito estado. Na prática, isso significa que o raio pode atingir o topo do prédio, percorrer os condutores, mas não ter para onde ir quando chega na base da edificação.
Tem gente que pensa que para-raios é só aquela ponta metálica no topo do telhado. Mas o sistema completo vai muito além. Se a corrente do raio descer pelo cabo e não tiver um aterramento adequado esperando embaixo, ela vai procurar outro caminho. E esse outro caminho pode ser a estrutura do prédio, a instalação elétrica ou qualquer pessoa que esteja por perto.

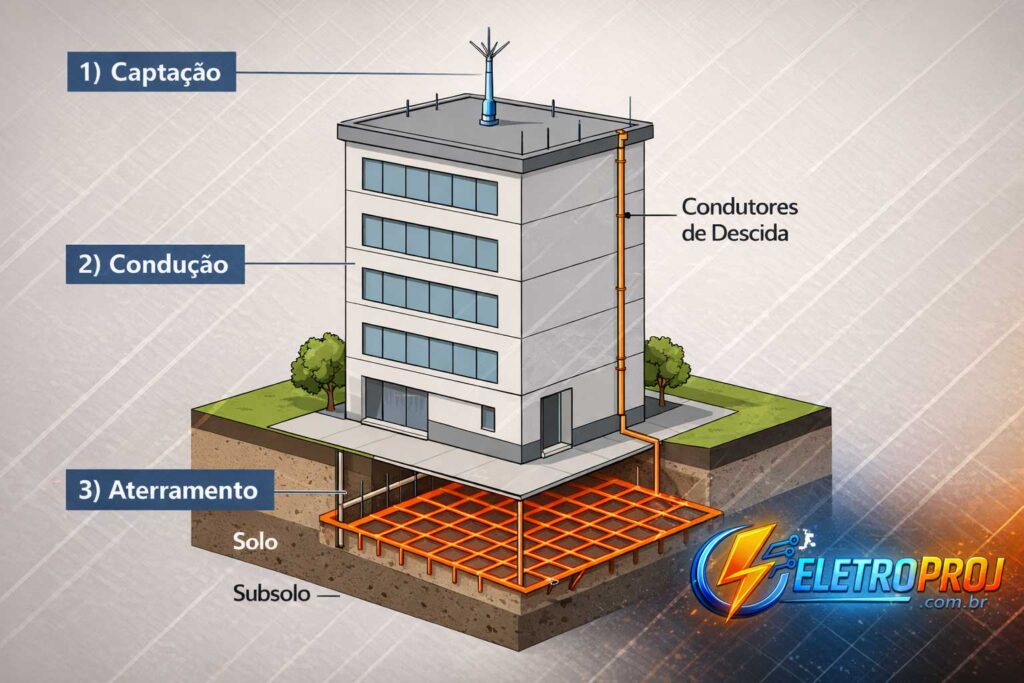

O aterramento é o destino final de toda a energia que o SPDA (Sistema de Proteção contra Descargas Atmosféricas) capta e conduz. Pense assim: o sistema de para-raios é como um caminho seguro para a corrente do raio percorrer. A captação recebe a descarga no ponto mais alto, os condutores de descida transportam essa corrente pela lateral da edificação e o aterramento é a saída final. Se essa saída estiver obstruída ou mal feita, a energia não tem como se dispersar com segurança.
O para-raios só funciona se tiver aterramento
O aterramento fecha o ciclo do sistema. É ali que toda a energia perigosa é transferida para a terra, longe de pessoas, equipamentos e estruturas. Cada uma das três partes do SPDA depende das outras, mas é no aterramento que tudo se resolve.
O que acontece sem um aterramento adequado
Quando o aterramento está ausente, subdimensionado ou mal executado, a corrente do raio não encontra o caminho de menor resistência esperado. Ela busca qualquer alternativa condutiva próxima: tubulações metálicas, fiação elétrica, armadura de concreto ou o próprio solo de forma desordenada.
Isso provoca incêndios, danos em equipamentos, sobretensões na rede elétrica e, em casos mais graves, risco de choque para quem estiver em contato com qualquer elemento metálico do prédio. Em inspeções técnicas, o laudo do SPDA é reprovado quando o aterramento está comprometido, o que impede a renovação do AVCB e pode invalidar o seguro predial.
Por que o aterramento é a parte mais crítica do sistema
O captor é visível. O cabo de descida pode ser inspecionado visualmente. Mas o eletrodo de aterramento está enterrado. Qualquer problema de corrosão, conexão solta ou geometria inadequada fica escondido no solo por anos sem que ninguém perceba.
Esse é um dos problemas mais recorrentes em sistemas existentes: o restante da instalação aparenta estar em ordem, mas o aterramento está comprometido há muito tempo.
Muitos síndicos só descobrem essa exigência quando precisam renovar o AVCB. Foi algo parecido que motivou sua pesquisa?
O que é o aterramento do SPDA
Quando a norma ABNT NBR 5419-3:2026 fala em “sistema de aterramento”, ela se refere a um conjunto de elementos que trabalham juntos. Não é apenas uma haste cravada no solo. É um subsistema completo.
O que compõe o sistema de aterramento
O sistema de aterramento é formado por eletrodos de aterramento (as partes enterradas no solo), condutores de aterramento (os cabos ou fitas que ligam o sistema ao ponto de descida), condutores de proteção, condutores de equipotencialização e todas as partes metálicas que desempenham a mesma função de conduzir a corrente até a terra.
Esses elementos precisam estar conectados entre si com integridade elétrica total. Uma falha em qualquer ponto dessa cadeia compromete o funcionamento de todo o sistema.
A Barra de Equipotencialização Principal (a BEP) é o ponto central onde tudo se interliga. Ela recebe as descidas, os condutores de instalações metálicas e qualquer outra parte condutiva da estrutura, e deve ser conectada diretamente ao subsistema de aterramento. Sua função é garantir que todos os elementos metálicos fiquem no mesmo potencial elétrico durante uma descarga, evitando diferenças de tensão perigosas dentro da edificação.
A diferença entre o aterramento elétrico e o aterramento do SPDA
A instalação elétrica do prédio já tem um aterramento. Precisa de outro para o para-raios?
A resposta da NBR 5419-3:2026 é clara: o ideal é que exista um único sistema de aterramento integrado, atendendo simultaneamente à proteção contra raios e à instalação elétrica. Sistemas separados criam diferença de potencial entre eles no momento de uma descarga, o que pode causar justamente o tipo de dano que o para-raios deveria evitar.
Em muitos edifícios antigos, a adequação para o AVCB esbarra exatamente nesse ponto: existem dois sistemas de aterramento separados que precisam ser integrados. É uma correção simples de entender, mas que exige projeto e execução técnica.
Como o aterramento do SPDA funciona na prática
O subsistema de aterramento tem uma função direta: receber a corrente da descarga atmosférica e dissipá-la no solo sem causar tensões perigosas.
O caminho que a corrente percorre até o solo
O raio atinge o captor. A corrente desce pelos condutores de descida em milissegundos. Chega ao nível do solo, passa pelo conector de ensaio (um ponto de inspeção previsto na norma), e é direcionada ao eletrodo de aterramento. A partir daí, a energia se distribui pelo solo em todas as direções num fenômeno chamado dispersão.
Para que essa dispersão funcione, o solo precisa conseguir absorver a energia. Cada tipo de solo tem uma resistividade elétrica diferente. Solos úmidos e argilosos conduzem melhor a eletricidade, enquanto solos rochosos ou arenosos oferecem mais resistência. Esse detalhe faz diferença direta no dimensionamento do aterramento e é um dos primeiros fatores que o engenheiro avalia ao desenvolver o projeto.

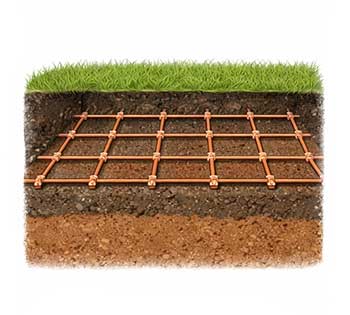

Anel de aterramento, malha e hastes: quando se usa cada um
A NBR 5419-3:2026 define uma ordem preferencial para o subsistema de aterramento: primeiro a fundação de concreto armado, depois o eletrodo em anel fechado ao redor da edificação. Quando o anel não é suficiente sozinho, por causa da área da edificação, do tipo de solo ou do nível de proteção exigido , entram os módulos internos formando uma malha, ou eletrodos complementares como hastes verticais e condutores radiais.
Para entender quando a malha é necessária e o que ela resolve que o anel simples não resolve, veja o artigo sobre malha de aterramento SPDA.
A NBR 5419-3:2026 estabelece uma ordem preferencial para o subsistema de aterramento. O primeiro e mais recomendado é aproveitar a armadura da fundação com interligação horizontal. Quando isso não é possível, a norma indica o condutor em anel fechado ao redor da edificação, que pode ter módulos internos formando uma malha de aterramento.

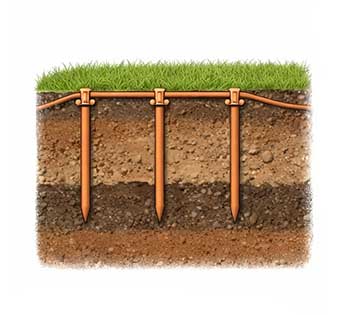

As hastes cravadas verticalmente no solo, aquelas barras de aço cobreado que muita gente associa ao aterramento, têm um papel complementar dentro da norma. Elas são usadas preferencialmente em situações específicas, com conhecimento prévio do perfil do solo estratificado. Usar somente hastes sem essa avaliação pode resultar em um aterramento tecnicamente inadequado, mesmo que apareça instalado.
Em adequações para AVCB de edificações mais antigas, um erro frequente observado em campo é justamente esse: o sistema possui hastes, mas não tem anel perimetral, e ninguém avaliou as características do solo para justificar essa escolha.

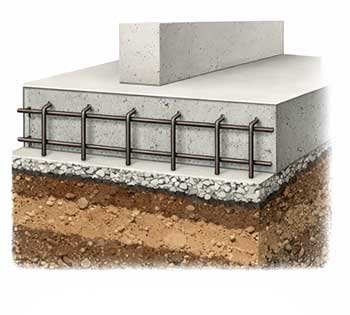

O papel da armadura do concreto como aterramento natural
Em edificações de concreto armado, a norma permite e incentiva o uso das armaduras das fundações como eletrodo natural de aterramento. Para isso, as barras de aço precisam estar eletricamente contínuas: pelo menos uma linha de vergalhões em cada trecho deve estar firmemente conectada por solda, arame recozido ou grampo.
Quando bem executada, essa solução é altamente eficiente. A área de contato com o solo é enorme, a resistência de aterramento tende a ser muito baixa e o sistema se integra naturalmente à estrutura. Prédios novos costumam prever isso no projeto estrutural. Em edificações mais antigas, adaptar a fundação existente para cumprir essa função exige avaliação técnica e nem sempre é viável.
O que a NBR 5419:2026 exige para o aterramento
Profundidade e posicionamento dos eletrodos
O eletrodo em anel deve ser enterrado a no mínimo 0,5 metro de profundidade. Além disso, deve ser posicionado a aproximadamente 1 metro ao redor das paredes externas da edificação. Esse distanciamento existe para reduzir o risco de tensões superficiais perigosas em caso de descarga, ou seja, diferenças de tensão no solo que podem eletrocutar quem estiver caminhando próximo ao prédio durante uma tempestade.
Materiais aceitos pela norma
Cobre, aço zincado a quente, aço cobreado e aço inoxidável são os materiais aceitos para os eletrodos de aterramento, cada um com dimensões mínimas específicas conforme a Tabela 8 da NBR 5419-3:2026. A norma alerta para o risco de corrosão galvânica quando materiais diferentes são enterrados em contato direto. Em projetos bem dimensionados, esse detalhe é verificado já na especificação dos materiais.
Nas conexões entre o condutor de descida e o eletrodo, a solda exotérmica é o método mais confiável, pois cria uma ligação molecular entre os metais resistente à corrosão e ao tempo. Conectores mecânicos aparafusados também são aceitos, mas exigem verificação periódica, já que podem afrouxar com uso.
O que realmente é medido na inspeção
Aqui existe um ponto que surpreende muita gente, inclusive alguns profissionais: a NBR 5419-3:2026, na seção 7.1.4, afirma explicitamente que a medição de resistência de aterramento não é necessária para verificar a eficácia do SPDA.
O ensaio exigido na inspeção é a medição de continuidade elétrica dos condutores do sistema, feita com instrumento específico. Multímetros comuns em função de ohmímetro não são permitidos pela norma para esse ensaio. O objetivo é verificar se os condutores enterrados e os pontos de conexão mantêm integridade física e elétrica ao longo do tempo.
Para saber como esse processo se documenta e o que o laudo deve conter, veja o artigo sobre laudo SPDA.
Os erros mais comuns no aterramento de SPDA
Como o aterramento fica escondido no solo, os problemas passam meses ou anos sem serem identificados. Esse é um dos pontos mais frequentemente irregular em sistemas existentes que precisam de regularização.
Aterramento isolado, não integrado
Ter o aterramento do SPDA separado do aterramento elétrico do prédio é um problema técnico sério. Como mencionado, sistemas separados geram diferença de potencial que pode provocar danos nos equipamentos internos e risco de choque para pessoas na estrutura durante uma descarga.
Em inspeções para adequação ao AVCB, esse é um dos itens que mais frequentemente precisa de correção em edificações com instalações mais antigas.

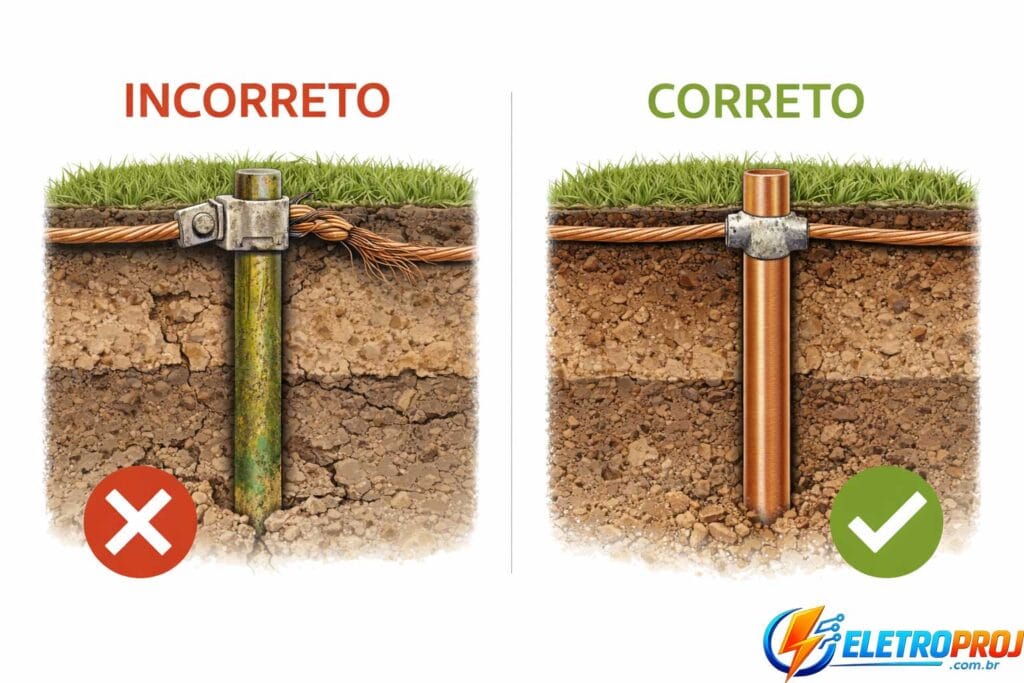

Conexões oxidadas ou soltas
O condutor de aterramento percorre um caminho da descida até o eletrodo enterrado, com conexões ao longo do trajeto. Com o tempo, essas conexões oxidam, afrouxam ou sofrem corrosão galvânica quando materiais distintos foram utilizados. Uma conexão com resistência elétrica elevada no meio do caminho é quase tão problemática quanto aterramento inexistente.
A manutenção preventiva do para-raios precisa incluir a verificação física e elétrica dessas conexões periodicamente. Em muitos edifícios antigos, as conexões originais já estão completamente deterioradas.
Haste como único eletrodo sem avaliação do solo
Cravar uma haste no solo e conectar ao cabo de descida não é, por si só, um aterramento adequado. Em solos com alta resistividade, um único eletrodo pontual não consegue dissipar a corrente com segurança. O projeto precisa avaliar o tipo de solo e definir a geometria correta.
Quando o aterramento não atende à norma, existem soluções: instalação de hastes adicionais, hastes mais profundas, malha horizontal complementar ou aplicação de compostos que reduzem a resistividade do solo ao redor dos eletrodos. A análise técnica é importante antes de qualquer intervenção, porque a solução mais eficiente depende diretamente das condições locais.
Cada edificação possui características específicas. O imóvel que você administra já passou por alguma inspeção de aterramento recentemente?
Perguntas Frequentes
O aterramento do SPDA pode ser o mesmo da instalação elétrica do prédio? Sim, e essa é justamente a recomendação da ABNT NBR 5419-3:2026. A norma determina que o ideal é ter um único sistema de aterramento integrado, atendendo simultaneamente ao para-raios e à instalação elétrica. Sistemas separados geram diferença de potencial entre eles durante uma descarga, o que pode causar danos aos equipamentos internos e risco de choque em pessoas.
Com que frequência o aterramento do para-raios precisa ser verificado? A norma define os intervalos por tipo de risco e uso da edificação, não pelo nível de proteção. Estruturas em regiões litorâneas, com atmosfera agressiva, que armazenam explosivos ou que prestam serviços essenciais (energia, água, saúde) precisam de inspeção a cada 1 ano. Para as demais edificações, o intervalo é de 3 anos.
O que é a BEP e qual a função dela no aterramento? BEP é a Barra de Equipotencialização Principal. Funciona como ponto central de interligação: recebe as descidas do SPDA, os condutores de instalações metálicas e outras partes condutivas da edificação. Está conectada diretamente ao subsistema de aterramento e garante que todos os elementos metálicos fiquem no mesmo potencial elétrico durante uma descarga.
A medição de resistência de aterramento é obrigatória pela NBR 5419? Não. A norma é explícita nesse ponto: a medição de resistência de aterramento não é necessária para verificar a eficácia do SPDA. O ensaio exigido é o de continuidade elétrica dos condutores, realizado com instrumento específico (miliohmímetro). Multímetros comuns não são permitidos para esse ensaio.
O próximo passo para regularizar o aterramento do seu imóvel
O aterramento do SPDA é invisível, mas é a base de tudo. Um sistema com captação e descidas em ordem, mas com aterramento comprometido, não oferece a proteção que promete.
Se você identificou algum dos problemas descritos aqui, o passo seguinte é uma inspeção técnica por um engenheiro eletricista com registro ativo no CREA. É o profissional que vai verificar a continuidade elétrica, avaliar a integridade dos eletrodos e emitir o laudo com ART, exigido pelo Corpo de Bombeiros para o AVCB.
