O SPDA estrutural é um tipo de sistema de proteção contra descargas atmosféricas (SPDA) que usa a própria estrutura do prédio como caminho para conduzir a energia do raio até o solo. Em vez de instalar hastes, cabos e descidas externas, o sistema aproveita a armadura de ferro (ferragem) que já existe dentro do concreto armado. É uma solução técnica prevista na norma NBR 5419 e muito comum em edificações modernas, mas que exige cuidados específicos para funcionar de verdade.
Se você é síndico, gestor ou dono de um imóvel e já ouviu falar que “o prédio já serve como para-raios”, este artigo explica o que isso significa na prática, quando é verdade e quando não é.
O que é o SPDA estrutural?
Como a estrutura do prédio vira um para-raios
Em um sistema de para-raios convencional, você vê cabos descendo pela fachada do prédio e hastes metálicas no telhado. No SPDA estrutural, esses componentes são substituídos pela própria estrutura da edificação. Os vergalhões de aço dentro das colunas, vigas e lajes do prédio fazem o papel de condutores, levando a energia do raio do topo até as fundações enterradas no solo.
Na prática, isso significa que o prédio não precisa de cabos externos visíveis. A proteção acontece “por dentro”, usando o que a construção já possui. Mas para isso funcionar, a ferragem precisa estar corretamente interligada, formando um caminho contínuo para a corrente elétrica do raio.
O que diz a norma NBR 5419 sobre isso
A ABNT NBR 5419:2015, que é a norma brasileira de referência para proteção contra raios, permite o uso de componentes naturais da edificação como parte do sistema de proteção. A norma chama isso de “condutor natural” e “captor natural”. A armadura do concreto armado, pilares metálicos, estruturas de aço e até o próprio telhado metálico podem cumprir essa função, desde que atendam a critérios técnicos específicos de continuidade elétrica e dimensionamento.
Esse ponto é frequentemente ignorado: não basta o prédio ser de concreto armado para que o SPDA estrutural esteja funcionando. A norma exige comprovação técnica de que a ferragem forma um caminho elétrico contínuo e de baixa resistência.
Como funciona o SPDA estrutural na prática?

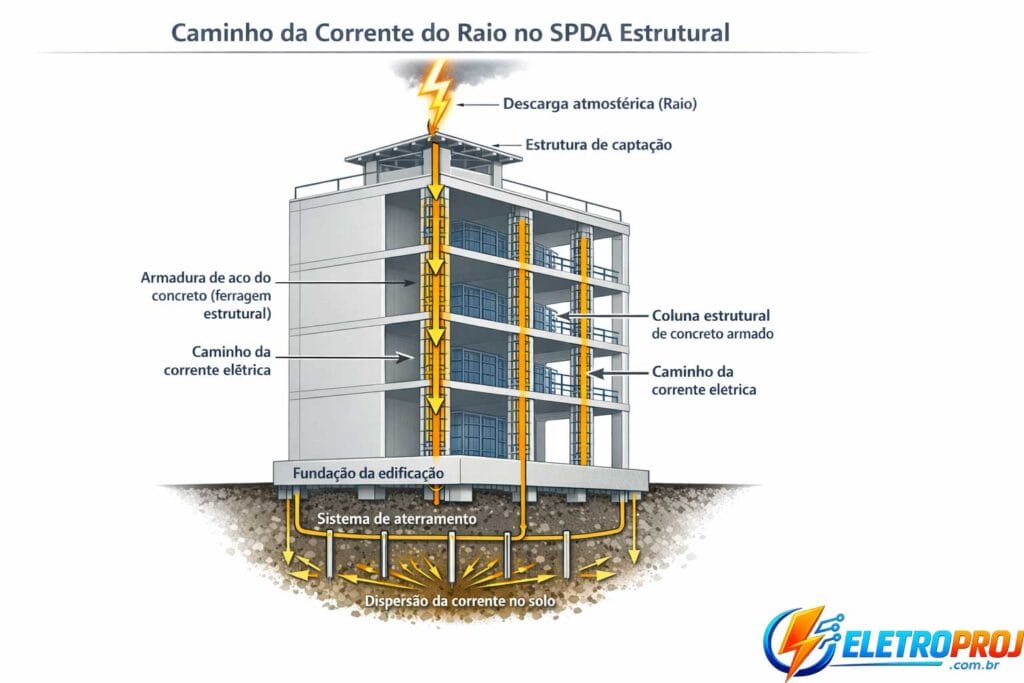

Para entender como esse sistema funciona, é útil acompanhar o caminho que o raio percorre quando atinge um prédio protegido por SPDA estrutural. São três etapas: captação, condução e aterramento.
Captação pelo topo da estrutura
O raio atinge primeiro o ponto mais alto da edificação. No SPDA estrutural, a captação pode ser feita por elementos do topo do prédio, como a ferragem da platibanda (a mureta no topo do edifício), a estrutura de concreto da caixa d’água ou até barras metálicas curtas conectadas à armadura. Em alguns casos, também se instalam pequenos captores metálicos interligados à estrutura para complementar a captação.
Condução pela armadura do prédio
Após a captação, a corrente do raio precisa descer até o solo. No sistema estrutural, esse caminho é feito pelos vergalhões de aço que formam a armadura dos pilares. A energia percorre o aço de andar em andar, do topo até as fundações. Para que isso funcione, todas as emendas entre vergalhões precisam garantir contato elétrico. Na prática de projeto, o engenheiro define quais pilares serão usados como condutores de descida e verifica se as conexões atendem aos requisitos da norma.
Aterramento pelas fundações
Na base do prédio, a corrente chega às fundações. As sapatas, estacas ou blocos de concreto armado que sustentam o edifício também contêm ferro, e esse ferro em contato com o solo dissipa a energia do raio na terra. Esse é o chamado aterramento natural. Em muitos projetos profissionais, o aterramento da fundação é complementado por uma malha de aterramento adicional, especialmente quando o solo tem alta resistividade (dificuldade de conduzir eletricidade).
É comum que proprietários não saibam que a qualidade do aterramento depende tanto da ferragem quanto do tipo de solo onde o prédio está construído. Um solo rochoso ou muito seco, por exemplo, pode exigir tratamento complementar.
Quando o SPDA estrutural pode ser usado?
O SPDA estrutural não serve para qualquer edificação. Ele depende de características construtivas específicas. A análise técnica prévia é o que determina a viabilidade.
Edificações em concreto armado
Essa é a situação mais comum. Prédios residenciais, comerciais e hospitalares construídos em concreto armado são os principais candidatos ao SPDA estrutural. A condição fundamental é que a ferragem dos pilares, vigas e fundações esteja interligada de forma a garantir continuidade elétrica. Em obras novas, isso pode ser planejado desde o projeto. Em edifícios antigos, é necessário verificar se as emendas entre vergalhões permitem passagem de corrente.
Estruturas metálicas (galpões e fábricas)
Galpões industriais e fábricas com estrutura metálica também podem usar o conceito do SPDA estrutural. A estrutura de aço do galpão funciona como condutor natural, desde que as conexões entre os elementos metálicos atendam aos critérios da norma. Na prática, esse ponto é frequentemente ignorado em galpões mais antigos, onde parafusos oxidados ou juntas mal feitas comprometem a continuidade.
Muitos síndicos só descobrem essa exigência quando precisam renovar o AVCB. Foi algo parecido que levou você a pesquisar sobre isso?
Situações em que NÃO pode ser usado
O SPDA estrutural não é viável em edificações de alvenaria convencional (tijolos sem estrutura de concreto), casas de madeira, construções com concreto protendido (onde os cabos de aço são tensionados e não podem ser usados como condutores) ou estruturas pré-fabricadas com juntas que não garantem contato elétrico. Nesses casos, o sistema precisa de componentes externos, como hastes Franklin ou cabos de gaiola de Faraday.
SPDA estrutural x outros tipos de para-raios: qual a diferença?
Comparação com Franklin e Gaiola de Faraday

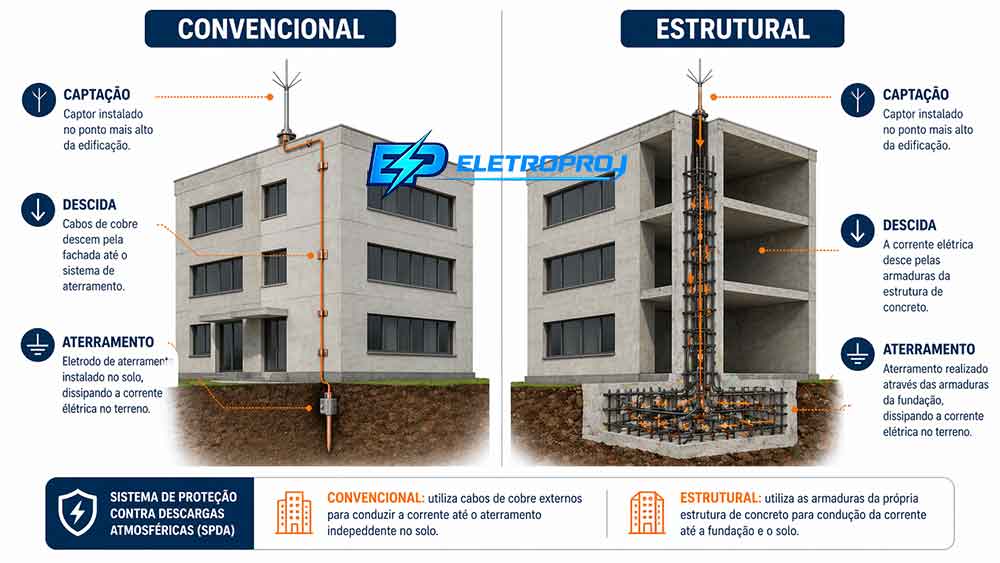

Existem três métodos principais de proteção contra raios, e o SPDA estrutural pode ser combinado com qualquer um deles. Para entender as diferenças, vale uma comparação direta com os outros tipos de SPDA e para-raios:
O método Franklin usa hastes metálicas pontiagudas no topo do edifício, conectadas a cabos que descem pela fachada até o aterramento. É o mais tradicional e visualmente reconhecível.
A gaiola de Faraday utiliza uma malha de cabos condutores cobrindo toda a cobertura do prédio, criando uma “rede” de captação. É muito usada em edifícios maiores e hospitais.
O SPDA estrutural substitui os cabos externos pela ferragem do próprio prédio. A captação pode usar captores curtos no topo, mas as descidas e o aterramento são feitos pela estrutura.
Vantagens e limitações do sistema estrutural
A principal vantagem é o custo reduzido em obras novas: como a ferragem já existe, o sistema aproveita o que já foi construído. Além disso, não há cabos visíveis na fachada, o que agrada em prédios residenciais e comerciais.
A limitação é que nem sempre é possível comprovar a continuidade elétrica da ferragem, especialmente em edifícios mais antigos. Um erro frequente observado em campo é assumir que “o prédio é de concreto, então já tem para-raios”. Sem verificação técnica, essa suposição pode ser perigosa.
Cuidados e erros comuns no SPDA estrutural
Falta de interligação entre ferragens
Esse é um dos problemas mais recorrentes. Para o SPDA estrutural funcionar, a ferragem dos pilares precisa estar eletricamente conectada à ferragem das vigas e lajes, de andar em andar, até as fundações. Em muitos edifícios antigos, as emendas entre vergalhões foram feitas apenas por sobreposição (amarração com arame), sem solda ou conexão mecânica adequada. Isso pode criar pontos de alta resistência elétrica que impedem a passagem segura da corrente do raio.

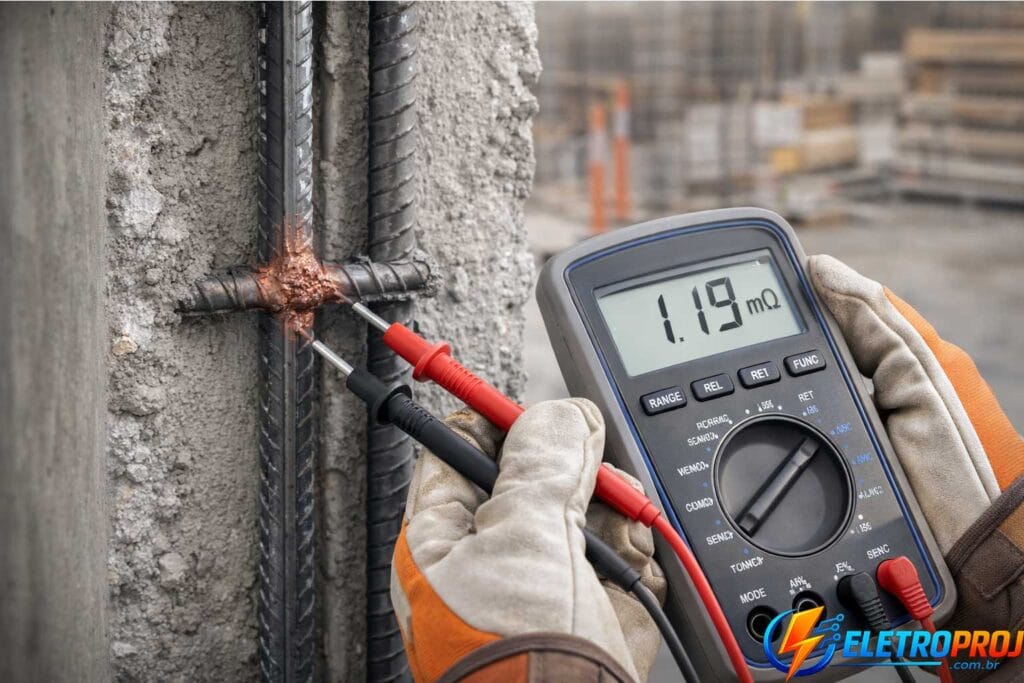

Na prática de projeto, o engenheiro verifica esses pontos com um equipamento chamado miliohmímetro, que mede resistências muito baixas. Se a leitura está acima do limite permitido pela norma, é preciso instalar conexões complementares, geralmente com solda exotérmica ou conectores mecânicos.
Problemas na verificação de continuidade elétrica
Outro erro frequente é a ausência de pontos de acesso para medição. Em inspeções técnicas é comum encontrar prédios onde a ferragem está completamente encoberta pelo concreto, sem nenhuma barra de teste ou caixa de inspeção acessível. Quando isso acontece, a verificação da continuidade elétrica se torna muito mais difícil e cara, podendo exigir intervenções na estrutura.
Esse detalhe faz diferença no funcionamento do sistema: sem medição periódica, não há como garantir que o SPDA estrutural continua operando adequadamente ao longo dos anos. Corrosão, trincas no concreto e infiltrações podem degradar as conexões com o tempo.
Cada edificação possui características diferentes. O imóvel que você administra possui mais de dois pavimentos ou grande circulação de pessoas? Isso pode influenciar diretamente o tipo de verificação necessária.
Quanto custa o SPDA estrutural?
Custo em obra nova versus adaptação
Em obra nova, o SPDA estrutural é geralmente a opção mais econômica. O custo adicional se concentra no projeto específico de interligação das ferragens e na execução de soldas ou conexões durante a construção. Quando o sistema é previsto desde o início, o impacto no orçamento total da obra costuma ser pequeno em relação ao custo de um sistema externo completo.
Em edifícios já construídos, a situação muda. Adaptar um prédio existente para SPDA estrutural exige investigação da ferragem, abertura de pontos de inspeção e, em alguns casos, instalação de descidas complementares. Isso costuma gerar custos mais altos do que manter ou instalar um sistema convencional com cabos externos.
O que influencia no preço
Os fatores que mais pesam no orçamento são: tamanho e altura da edificação, estado de conservação da estrutura, necessidade de ensaios de continuidade, resistividade do solo (que pode exigir aterramento complementar) e se há projeto existente ou se é necessário elaborar um do zero.
Para referência, o custo de um laudo de inspeção de SPDA varia de R$ 800 a R$ 15.000, dependendo do porte da edificação. Já o projeto e a instalação completa podem ir de R$ 8.000 a R$ 40.000 ou mais em prédios de médio porte. Esses valores são referências gerais de 2025 e variam conforme região e complexidade.
Perguntas Frequentes
Todo prédio de concreto armado pode usar SPDA estrutural?
Nem sempre. A condição fundamental é que a ferragem forme um caminho elétrico contínuo do topo até as fundações. Prédios onde as emendas entre vergalhões não garantem contato elétrico adequado, ou onde há concreto protendido com cabos tensionados, podem não ser compatíveis. A análise técnica por engenheiro habilitado é o que define essa viabilidade.
SPDA estrutural precisa de manutenção?
Sim. Assim como qualquer sistema de proteção contra raios, o SPDA estrutural exige inspeções periódicas para verificar se as conexões continuam íntegras. A norma NBR 5419 estabelece prazos de 1 a 2 anos para inspeção, dependendo do nível de proteção. Trincas no concreto, infiltrações e corrosão podem comprometer a continuidade elétrica ao longo do tempo.
É possível converter um SPDA convencional para estrutural?
Em tese, sim, mas na prática nem sempre compensa. A conversão exige comprovar que a ferragem do prédio atende a todos os requisitos da norma, o que pode ser difícil em edifícios antigos sem documentação de projeto estrutural. Em muitos casos, manter o sistema convencional existente e garantir sua manutenção é a opção mais viável e econômica.
SPDA estrutural funciona em casas?
Casas construídas em concreto armado podem, em teoria, usar elementos do SPDA estrutural. Porém, residências de pequeno porte geralmente têm estrutura menos robusta e menos pilares, o que limita os caminhos de condução. Para casas, outras soluções costumam ser mais práticas e custo-efetivas. Vale consultar um engenheiro para avaliar o caso específico.
Próximo passo
Se você identificou que o seu prédio utiliza ou pode utilizar SPDA estrutural, o passo mais importante é verificar se o sistema está realmente funcionando. Isso exige uma inspeção técnica com medição de continuidade elétrica, feita por engenheiro eletricista habilitado com registro no CREA.
Se quiser, descreva brevemente o tipo de imóvel ou a principal dúvida. Isso ajuda a indicar qual costuma ser o caminho mais adequado.
