A BEP SPDA (Barra de Equipotencialização Principal do sistema de para-raios) é o componente responsável por interligar eletricamente todos os elementos metálicos relevantes de uma edificação durante uma descarga atmosférica. Sem ela instalada e funcionando, partes metálicas que não pertencem ao para-raios ficam em níveis de tensão diferentes no momento do raio. Essa diferença é o que provoca centelhamentos internos, incêndios e danos a equipamentos.
A maioria das pessoas que pesquisa sobre para-raios conhece o captor no topo do prédio. Poucos sabem que a BEP SPDA existe, e menos ainda sabem que ela é obrigatória pela norma ABNT NBR 5419, atualizada em 2026.
O Que é a BEP SPDA e Qual Problema Ela Resolve
A BEP SPDA é o ponto central onde tudo se interliga. Quando um raio atinge a edificação, a corrente percorre o SPDA (Sistema de Proteção contra Descargas Atmosféricas) do captor até o aterramento. Mas tubulações de água, conduítes elétricos, trilhos de elevador e estrutura metálica também recebem uma carga elétrica induzida nesse processo.
Se esses elementos não estiverem todos no mesmo nível de tensão ao mesmo tempo, surgem diferenças de potencial entre eles. É aí que aparecem as faíscas.
O risco real dos centelhamentos internos
A norma chama esse fenômeno de centelhamento perigoso. Em ambientes com gás ou produtos inflamáveis, uma faísca pode causar incêndio ou explosão. Em salas de servidor, destrói equipamentos. Em hospitais e clínicas, pode comprometer instalações críticas no momento mais inoportuno.
Imagine dois canos metálicos próximos dentro de uma parede. Em condições normais, não há corrente entre eles. Durante um raio, cada cano pode assumir um nível de tensão diferente, dependendo de como está conectado ao sistema elétrico. A diferença entre esses dois níveis é suficiente para gerar a faísca.
Como a BEP SPDA resolve esse problema

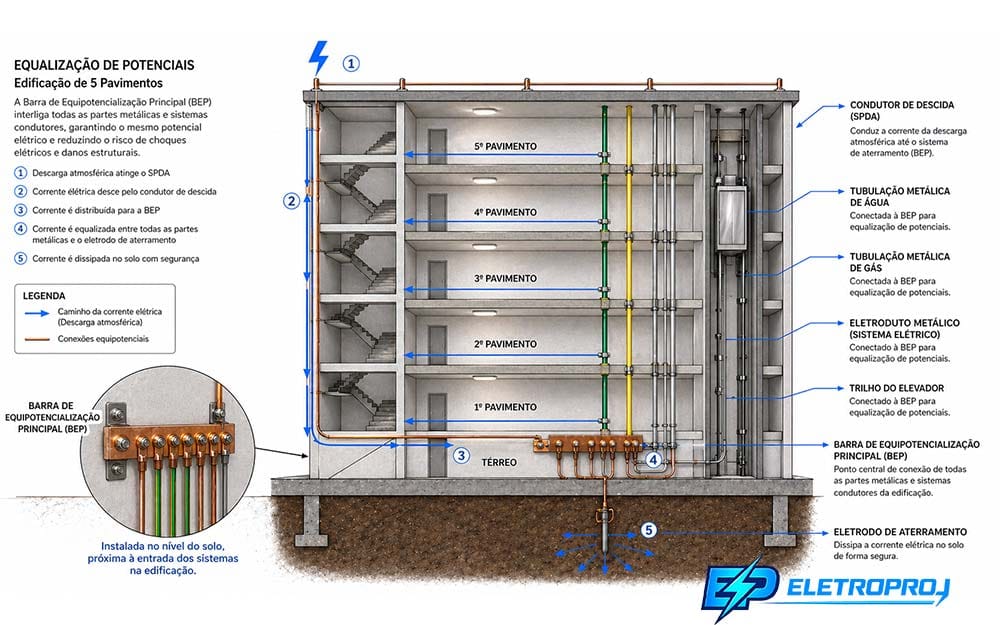

A BEP no SPDA funciona como uma “praça central” elétrica: cada elemento metálico relevante da edificação se conecta a ela. Quando o raio atinge o sistema, a corrente flui por todos esses elementos ao mesmo tempo. Como todos chegam ao mesmo ponto, não há diferença de tensão entre eles. Sem diferença, não há faísca.
Segundo a seção 6.2.2.2 da NBR 5419-3:2026, a BEP SPDA deve ser ligada diretamente ao subsistema de aterramento, com acesso facilitado para inspeção. Ela não fica “flutuando” no sistema: tem rota definida para descarregar a corrente com segurança.
Muitos síndicos só descobrem que a BEP SPDA é exigida quando o laudo do para-raios aponta irregularidades. Foi algo parecido que motivou sua pesquisa?
BEP SPDA, BEL e Aterramento: Como Essa Hierarquia Funciona
A BEP SPDA não opera sozinha. Ela é a barra principal de uma hierarquia que inclui barras secundárias distribuídas pela edificação, chamadas de BELs. Entender essa estrutura ajuda a perceber por que sistemas instalados parcialmente continuam apresentando falhas.
Para saber como o aterramento do SPDA se conecta a toda essa cadeia, vale consultar o artigo específico sobre o tema.
A diferença entre BEP e BEL
A BEP no SPDA é o nível mais alto da hierarquia. É ela que se conecta diretamente ao sistema de aterramento e recebe os condutores dos elementos mais críticos: os condutores de descida e as tubulações que entram na edificação.
As BELs (Barras de Equipotencialização Local) ficam em pontos secundários: andares superiores, salas de equipamentos, setores específicos. Elas conectam os elementos locais e se interligam à BEP principal. A seção 6.2.1.6 da versão 2026 da NBR 5419-3 deixa claro: no primeiro nível de coordenação, a barra principal é sempre a BEP; as demais são BEL.
Em edificações com mais de 20 metros de comprimento, a norma prevê que podem ser necessárias múltiplas BELs interligadas, ou uma barra contínua em forma de anel ao longo das paredes externas.
Como a BEP SPDA deve se conectar ao aterramento
O condutor que liga a BEP SPDA ao aterramento precisa seguir o caminho mais curto e mais reto possível. Quanto mais longo e tortuoso esse condutor, maior a indutância e menor a eficiência na proteção.
A norma orienta que condutores em formato de barra, fita ou cordoalha chata são preferíveis para essa função. Esse detalhe costuma ser ignorado em instalações mais antigas, onde cabos redondos comuns foram usados no lugar de condutores planos.
O Que a NBR 5419:2026 Exige Sobre a BEP SPDA
A BEP SPDA tem requisitos específicos de localização, material, dimensão e acessibilidade na versão atual da norma. Não basta uma barra qualquer conectada a algum ponto metálico.

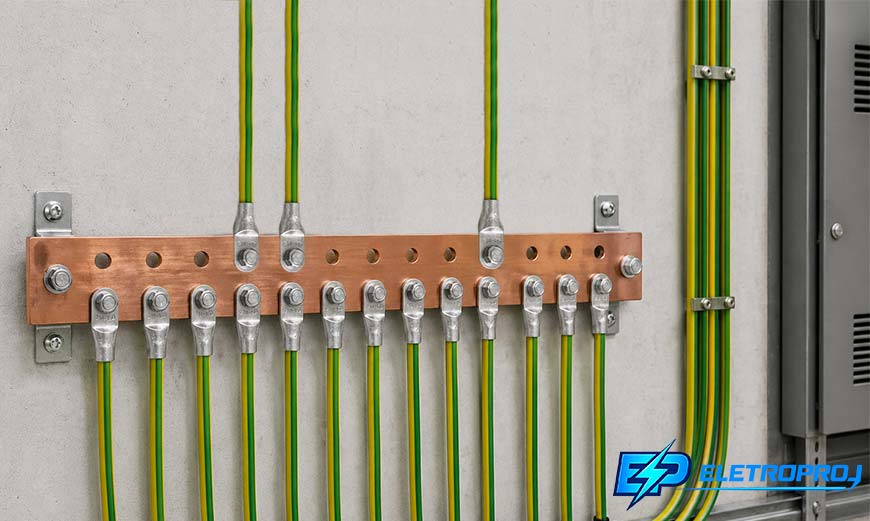

Onde e como instalar a BEP SPDA
A BEP SPDA deve ser posicionada próxima à base da estrutura, preferencialmente no nível do solo. A exigência de acesso facilitado para inspeção não é burocracia: em vistorias para renovação do laudo, o engenheiro precisa de acesso físico à barra para verificar a integridade de cada conexão.
Em projetos reais de SPDA, especialmente em prédios mais antigos, é frequente encontrar a BEP SPDA embutida em caixas sem tampa ou sem acesso, quando não está simplesmente ausente, com conexões improvisadas nos vergalhões da fundação.
Materiais e seções mínimas exigidas
A Parte 4 da NBR 5419:2026, na Tabela 1, define os valores mínimos de seção transversal para os condutores de equipotencialização. Os cabos que conectam a BEP SPDA ao subsistema de aterramento precisam de no mínimo 50 mm² em cobre ou 70 mm² em aço. Os condutores que interligam BEP e BEL precisam de pelo menos 16 mm² em cobre, 25 mm² em alumínio ou 50 mm² em aço.
Esses valores são requisito mínimo da norma vigente. Em adequações para AVCB, um dos problemas mais recorrentes é a substituição desses condutores por cabos subdimensionados durante reformas realizadas sem acompanhamento de engenheiro com ART registrada no CREA.
O Que Deve Ser Conectado à BEP SPDA
A BEP SPDA não faz distinção: tudo que for metálico e relevante para a segurança elétrica da edificação precisa ter ligação equipotencial, direta ou indireta, com a barra principal.
Tubulações metálicas e elementos externos
As tubulações de água, gás, esgoto e ar-condicionado que entram na edificação devem ser conectadas à BEP SPDA no ponto mais próximo de onde penetram a estrutura. Essas tubulações vêm de fora e podem conduzir a corrente de um raio para dentro do prédio mesmo que o impacto tenha ocorrido em outro trecho da rede.
Em projetos de hospitais, indústrias e supermercados, esse ponto recebe atenção especial porque o número de tubulações é alto e a identificação de cada uma exige mapeamento prévio.
Linhas elétricas e DPS
As linhas elétricas que entram na edificação também precisam ser equipotencializadas. Como não é possível conectar condutores vivos diretamente a uma barra metálica, essa ligação é feita de forma indireta, por meio de DPS (Dispositivos de Proteção contra Surtos) de Classe I.
A BEP SPDA é justamente o elo entre o sistema externo de captação e descida e a proteção interna dos equipamentos. Para entender como o SPDA e o MPS atuam em conjunto nessa proteção interna, vale a leitura do artigo dedicado ao tema.
Sistemas internos: racks, gabinetes e equipamentos
Os componentes metálicos dos sistemas internos também entram nessa cadeia. Gabinetes de equipamentos, racks de TI, armários de distribuição: todos devem ser integrados à rede de equipotencialização. A seção 5.4.1 da NBR 5419-4:2026 define que as barras de equipotencialização devem reduzir a tensão entre esses elementos e o sistema de aterramento.
Cada imóvel tem um perfil diferente. Um hotel com central de dados tem demandas distintas de uma escola ou de um galpão metálico. Por isso, o projeto de SPDA precisa considerar esse mapeamento desde o início.
Erros Comuns na BEP SPDA Que Comprometem o Sistema
Em inspeções técnicas realizadas para fins de laudo e adequação à NBR 5419:2026, alguns problemas na BEP SPDA aparecem com regularidade, mesmo em edificações com para-raios instalado há anos.
BEP SPDA ausente ou sem ligação efetiva ao aterramento
O erro mais grave é a ausência completa da BEP SPDA. Isso acontece com frequência em instalações mais antigas, projetadas quando a versão anterior da norma era menos detalhada nos requisitos de equipotencialização. O sistema pode captar e conduzir a descarga corretamente, mas sem a BEP SPDA, a proteção interna do imóvel fica comprometida.
Outro problema recorrente é a barra existir, mas sem conexão efetiva ao aterramento. Ela está instalada, os condutores chegam até ela, mas a ligação com a malha de aterramento foi feita com seção insuficiente, está oxidada ou foi cortada em alguma reforma. A medição de continuidade elétrica durante o laudo é o que revela esse tipo de falha. Visualmente, parece tudo em ordem.
Condutores subdimensionados ou substituídos sem critério
A substituição de condutores durante reformas é uma das principais causas de não conformidade na BEP SPDA. Um eletricista sem familiaridade com a NBR 5419 pode refazer um trecho da instalação usando cabo menor do que o exigido. O sistema parece intacto, mas na próxima inspeção o laudo aponta a irregularidade.
Esse é um dos motivos pelos quais a norma exige que o SPDA seja projetado, instalado e inspecionado por profissional habilitado, com ART registrada no CREA. O laudo SPDA documenta exatamente esses pontos.
Você sabe se o para-raios do seu imóvel possui BEP SPDA instalada e acessível para inspeção? Essa informação costuma constar no laudo técnico, mas se o documento for antigo ou inexistente, só uma vistoria técnica revela a situação real.
Perguntas Frequentes
O que é a BEP SPDA em termos simples? A BEP SPDA é a barra metálica que interliga todos os elementos condutores de uma edificação a um mesmo ponto de referência elétrica. Durante uma descarga atmosférica, ela garante que tubulações, estrutura metálica e instalações elétricas fiquem no mesmo nível de tensão ao mesmo tempo, evitando faíscas internas perigosas.
Toda edificação com para-raios precisa de BEP SPDA? Sim. A NBR 5419:2026 determina que a equipotencialização é parte obrigatória do sistema de proteção contra descargas atmosféricas. A BEP SPDA é o componente central dessa exigência e deve estar ligada diretamente ao subsistema de aterramento do para-raios.
A atualização da NBR 5419 em 2026 mudou algo sobre a BEP SPDA? A versão 2026 detalhou melhor os requisitos de materiais, dimensões mínimas e posicionamento das barras de equipotencialização. A hierarquia entre BEP SPDA e BEL foi definida com mais clareza do que na versão de 2015. Instalações projetadas com base na norma anterior devem ser revisadas para verificar conformidade com os critérios atuais.
A BEP SPDA precisa aparecer no laudo do para-raios? Sim. O laudo técnico conforme a NBR 5419:2026 deve documentar a inspeção de todos os subsistemas, incluindo as ligações equipotenciais. A BEP SPDA e as BELs precisam ser verificadas quanto à integridade, acessibilidade, dimensionamento dos condutores e conexão com o aterramento.
Qual a diferença entre a BEP SPDA e o barramento de aterramento da instalação elétrica? São elementos relacionados, mas com funções distintas. O barramento de aterramento faz parte do sistema elétrico geral da edificação. A BEP SPDA é voltada especificamente para equipotencializar elementos metálicos durante descargas atmosféricas e deve ser coordenada e interligada com os demais barramentos da edificação.
