Muita gente acha que instalar um para-raios é simples: compra uma haste metálica, coloca no telhado e pronto. Na prática, não é bem assim.
A instalação de para-raios — tecnicamente chamada de SPDA, Sistema de Proteção contra Descargas Atmosféricas — é um processo que envolve projeto técnico, execução por profissional habilitado, inspeção, medições e emissão de documentação. Quando feita de qualquer jeito, o sistema pode até estar instalado fisicamente, mas ser completamente ineficaz no momento que mais importa: quando o raio cai de verdade.
Neste artigo você vai entender como a instalação funciona de verdade, o que a norma exige, quem pode executar o serviço e o que afeta o preço.
O que acontece antes de instalar qualquer coisa
Por que o projeto vem antes da execução
Antes de qualquer fio ser instalado, qualquer haste colocada ou qualquer buraco aberto no solo, é necessário ter um projeto técnico. Esse documento define exatamente o que será instalado, onde, com qual material e por quê.
O projeto de SPDA inclui plantas da edificação com todos os componentes posicionados, memória de cálculo, especificação dos materiais e as diretrizes para execução. Sem ele, o instalador trabalha no escuro: sem saber se o número de descidas está correto, se o aterramento atende ao tipo de solo do local ou se o captor cobre toda a área necessária.
A ABNT NBR 5419 é clara nesse ponto: o SPDA deve ser projetado e instalado por profissionais com conhecimento específico para essa atividade. A documentação do projeto precisa conter toda a informação necessária para garantir uma instalação correta e completa.
Na prática de engenharia, um erro frequente observado em campo é exatamente esse: instalações realizadas sem projeto, onde o responsável decidiu os componentes “na hora”, baseado em experiência anterior com outro tipo de edificação. O resultado quase sempre é um sistema fora de conformidade com a norma.
O papel da análise de risco
Antes de definir o nível de proteção necessário, o engenheiro precisa realizar uma análise de risco. Isso significa avaliar as características do imóvel, o uso da edificação, a localização geográfica, o tipo de solo, as instalações elétricas internas e outros fatores.
Esse estudo, previsto na Parte 2 da norma, determina se o SPDA é realmente necessário e, se sim, qual nível de proteção deve ser adotado (do nível I, mais rigoroso, ao nível IV, menos rigoroso). Um hospital ou um posto de combustível, por exemplo, dificilmente terá o mesmo nível de exigência que uma residência simples.
O tipo de imóvel que você administra tem características específicas. Qual é o uso principal da edificação e quantas pessoas circulam por lá diariamente?

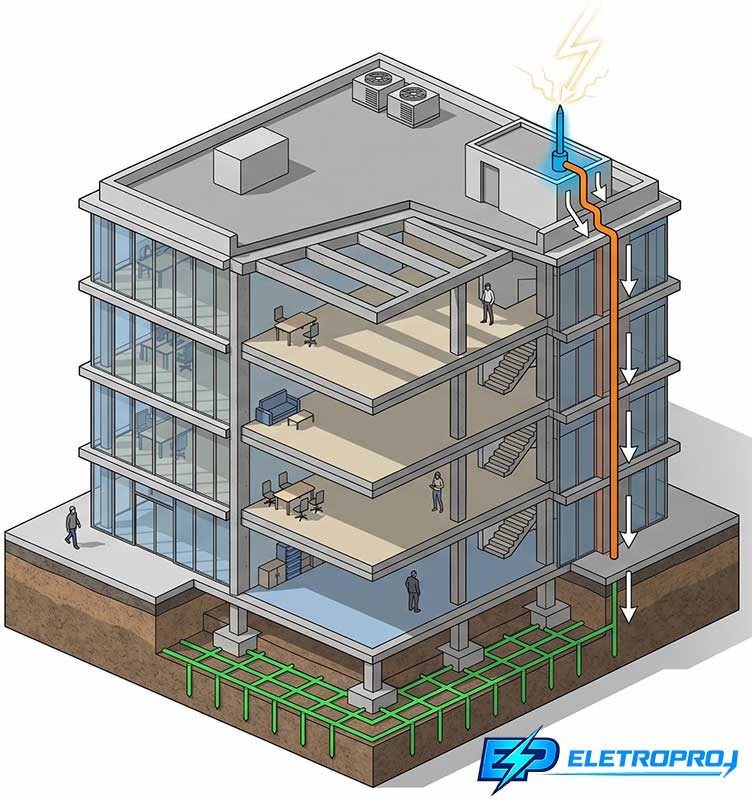

As três partes de um para-raios que precisam ser instaladas corretamente
Todo sistema de proteção contra raios é composto por três subsistemas. Eles precisam funcionar juntos. Se um deles estiver mal executado, o sistema inteiro pode falhar.
O subsistema de captação (o que fica no topo)
É a parte do sistema que intercepta o raio. Pode ser uma haste metálica (o modelo mais clássico, chamado de captor Franklin), uma malha de condutores cobrindo toda a cobertura ou um conjunto de fios suspensos acima da estrutura.
O posicionamento importa muito. Os captores precisam ser instalados nos cantos, pontas expostas e beiradas da cobertura, seguindo métodos de cálculo definidos pela norma. Não é questão de estética ou preferência: é o que determina se o raio vai ser interceptado ou vai escapar pelo lado.
A norma também define espessuras mínimas para os materiais usados e exige que os componentes estejam interligados entre si, para dividir a corrente do raio por mais de um caminho.
O subsistema de descida (o caminho do raio)
Depois que o captor intercepta o raio, a corrente precisa descer até o solo. Isso é feito pelos condutores de descida: fios metálicos (geralmente de cobre ou alumínio) fixados na fachada ou integrados à estrutura do prédio.
Um ponto importante que frequentemente é ignorado em projetos: a norma exige que haja pelo menos dois condutores de descida em qualquer edificação, e que eles sejam posicionados o mais uniformemente possível ao redor do perímetro. Para edifícios maiores, o número aumenta conforme o nível de proteção e o tamanho da estrutura.
Esses condutores devem ser instalados em linha reta e vertical, sem laços ou curvas desnecessárias. Laços criam problemas elétricos que podem causar centelhamento perigoso próximo à estrutura.

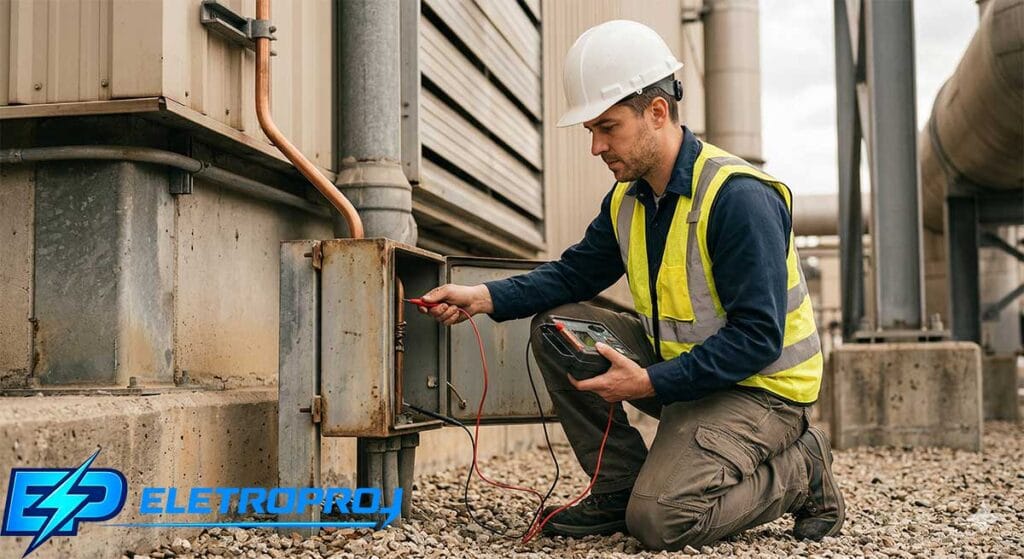

Em cada ponto onde o condutor de descida encontra o eletrodo de aterramento, é obrigatória a instalação de uma caixa de inspeção com conector de ensaio. Esse ponto é o que permite ao engenheiro verificar a continuidade elétrica do sistema durante as inspeções periódicas.
O subsistema de aterramento (onde a energia vai parar)
É a parte enterrada no solo: eletrodos metálicos que dispersam a corrente do raio para a terra de forma segura. O aterramento do SPDA é tão importante quanto o captor no topo, porque de nada adianta interceptar o raio se não houver um destino seguro para essa energia enorme.
O tipo de solo influencia diretamente o projeto dessa parte. Solos argilosos conduzem melhor a corrente; solos rochosos ou arenosos oferecem mais resistência e podem exigir eletrodos mais longos, malhas mais complexas ou tratamento químico do solo.
Um erro muito comum observado em instalações antigas é o aterramento subdimensionado ou mal executado: elétrica aparentemente correta no topo, mas um sistema ineficaz na base.
Quem pode fazer a instalação de para-raios?
A exigência da norma sobre qualificação profissional
A Parte 3 da NBR 5419 é direta: o SPDA deve ser projetado e instalado por profissionais com conhecimento específico para essas atividades. Na prática, isso significa que tanto o projeto quanto a execução precisam ter a responsabilidade de um engenheiro eletricista registrado no CREA (Conselho Regional de Engenharia e Agronomia).
Isso não impede que eletricistas ou técnicos qualificados executem fisicamente os serviços, mas a responsabilidade técnica pelo que foi feito precisa ser de um engenheiro habilitado.
O que é ART e por que ela importa
A ART (Anotação de Responsabilidade Técnica) é o documento que formaliza a responsabilidade do engenheiro pelo serviço realizado. Sem ela, a instalação não tem amparo técnico e legal, e o laudo emitido pode não ser aceito pelo Corpo de Bombeiros para fins de AVCB.
Exigir ART não é burocracia: é a garantia de que existe um profissional legalmente responsável pelo que foi projetado e instalado no seu imóvel. Em caso de sinistro, essa documentação faz toda a diferença para o seguro e para eventuais responsabilidades civis.
Quais edificações precisam de instalação de para-raios?
O que a norma diz sobre obrigatoriedade
A NBR 5419 não lista um tipo específico de imóvel e diz “este precisa”. A abordagem é diferente: qualquer edificação precisa de proteção contra raios quando a análise de risco indicar que o risco calculado é maior do que o risco tolerável.
Na prática de projeto, no entanto, a maioria das edificações com mais de dois pavimentos, grande circulação de pessoas ou uso especial acaba necessitando de SPDA. Além disso, o Corpo de Bombeiros de praticamente todos os estados exige laudo de SPDA atualizado para emissão ou renovação do AVCB.
Tipos de imóveis que mais precisam de atenção
Condomínios residenciais, hospitais, escolas, igrejas, galpões metálicos, postos de combustível, supermercados, hotéis e indústrias são os imóveis que mais aparecem nas adequações realizadas para regularização junto ao Corpo de Bombeiros.
Edificações rurais como fazendas e sítios também costumam ser negligenciadas: ficam em áreas abertas, muitas vezes nos pontos mais altos da região, com presença de equipamentos elétricos e pessoas expostas. São exatamente o tipo de estrutura que a análise de risco mais frequentemente indica como necessitando de proteção.
O que acontece depois da instalação: inspeção e documentação
A inspeção como parte obrigatória do processo
Instalar o sistema não é o passo final. A norma determina que toda instalação de SPDA seja inspecionada durante a execução e também logo após sua conclusão, com emissão de documentação técnica.
Essa inspeção verifica se o que foi instalado corresponde ao que foi projetado, se os materiais estão em conformidade, se há continuidade elétrica em todos os condutores e se as conexões estão corretas. Um sistema visualmente bonito pode ter falhas graves que só aparecem nas medições.
A norma prevê inspeções periódicas para manutenção do sistema. Para a maioria das edificações, o intervalo máximo é de três anos. Já estruturas com ambientes mais agressivos, como áreas litorâneas, ambientes industriais com atmosfera corrosiva ou locais com risco de explosão, precisam de inspeção anual.
O laudo: por que ele existe e qual é sua validade
O laudo de SPDA é o documento que comprova que o sistema foi inspecionado e está em conformidade com a norma. É emitido pelo engenheiro responsável após a inspeção técnica e acompanha a ART correspondente.
Sem laudo válido, o Corpo de Bombeiros não emite nem renova o AVCB. Seguradoras podem usar a ausência do laudo como justificativa para negar sinistros relacionados a raios. E em caso de acidente, o síndico ou responsável pelo imóvel pode responder civil e criminalmente pela ausência da proteção.
A periodicidade da inspeção define com que frequência o laudo precisa ser renovado.
O que influencia o preço da instalação de para-raios
Fatores que encarecem ou barateiam o serviço
O preço de uma instalação de para-raios varia bastante porque depende de muitos fatores específicos de cada edificação. Os principais são o tamanho e a altura da estrutura, o tipo de solo (que define a complexidade do aterramento), o nível de proteção necessário (determinado pela análise de risco), o tipo de sistema adotado e a condição atual do imóvel.
Um galpão metálico térreo em solo argiloso tem uma solução muito mais simples do que um prédio residencial de 20 andares em área litorânea, onde o solo é arenoso e a agressividade do ambiente exige materiais com maior resistência à corrosão.
Reformas e ampliações também influenciam: em edificações existentes, o acesso ao solo e à estrutura é mais limitado, o que pode encarecer a execução do aterramento.
Por que desconfiar de orçamento muito barato
Em avaliações de conformidade com a NBR 5419, um ponto recorrente é o sistema instalado que não atende à norma por uso de materiais fora das dimensões mínimas exigidas ou por aterramento superficial que não contempla o tipo de solo do local.
Orçamentos muito abaixo da média de mercado costumam indicar supressão de alguma dessas etapas: ausência de projeto, materiais subdimensionados, aterramento improvisado ou falta de ART. O problema é que o imóvel fica com um sistema instalado, mas sem proteção real e sem documentação válida.
Quando o custo de uma irregularidade é a segurança de quem usa o imóvel e a responsabilidade civil de quem o administra, economizar no serviço errado sai caro.
Perguntas Frequentes
Posso instalar para-raios sem um projeto? Tecnicamente é possível executar fisicamente, mas o resultado não terá validade técnica nem legal. A NBR 5419 exige que o SPDA seja projetado e instalado por profissionais habilitados, e sem projeto não há como emitir ART ou laudo. O Corpo de Bombeiros também não aceita laudos sem documentação técnica de projeto como base.
Quanto tempo dura uma instalação de para-raios em um prédio? Depende do tamanho e da complexidade da edificação. Em um prédio residencial padrão, a execução pode levar de dois a cinco dias. Em galpões industriais grandes ou edificações com necessidades especiais de aterramento, pode levar mais tempo. O projeto precisa estar pronto antes da execução começar.
Para-raios instalado precisa de manutenção? Sim. A norma exige inspeções periódicas para verificar corrosão, continuidade elétrica, estado das conexões e conformidade geral do sistema. Para a maioria das edificações, o intervalo máximo é de três anos. Ambientes agressivos exigem inspeção anual.
Qual a diferença entre instalar e regularizar um para-raios? Instalar é colocar um sistema novo do zero. Regularizar é adequar um sistema já existente (que pode estar incompleto, desatualizado ou sem documentação) para que ele atenda à norma vigente e possa receber um laudo válido. Muitos imóveis têm algo fisicamente instalado, mas sem projeto, sem ART e sem laudo, o que equivale, para fins legais e de segurança, a não ter proteção nenhuma.
Próximo passo
Se depois de ler este artigo você percebeu que a instalação do seu imóvel pode estar irregular, incompleta ou sem documentação, o caminho mais seguro é solicitar uma avaliação técnica antes de qualquer outra decisão.
Nossa equipe realiza inspeções, projetos e instalações de SPDA conforme a NBR 5419:2026, com emissão de laudo e ART. Entre em contato para entender qual é a situação do seu imóvel e o que precisa ser feito.
Se quiser, descreva brevemente o tipo de edificação que você administra ou a dúvida principal. Isso ajuda a indicar qual costuma ser o caminho mais adequado.
Referência técnica: ABNT NBR 5419:2026 — Proteção contra descargas atmosféricas (Partes 1, 2, 3 e 4). Associação Brasileira de Normas Técnicas, Rio de Janeiro, 2026.
