Muita gente sabe que o para-raios fica no telhado e tem a função de interceptar o raio antes que ele atinja a estrutura. Mas poucos sabem que isso é apenas metade da proteção. A relação entre SPDA e MPS existe justamente para fechar essa lacuna: o raio pode não cair diretamente no prédio e mesmo assim queimar equipamentos eletrônicos, danificar servidores ou inutilizar o painel elétrico de um hospital.
Entender como o SPDA e MPS funcionam juntos é essencial para qualquer gestor, síndico ou responsável técnico que queira proteção real, e não apenas um para-raios instalado no telhado por obrigação.
O para-raios protege o prédio. Mas quem protege os equipamentos?
O para-raios externo faz um trabalho fundamental: intercepta o raio, conduz a corrente elétrica até o solo e evita que essa energia destrua a estrutura. É uma proteção física contra o impacto direto. O problema é que o raio produz efeitos que vão muito além do ponto de queda, e é nesse contexto que a relação entre SPDA e MPS se torna indispensável.
O que acontece quando o raio cai perto, e não em cima

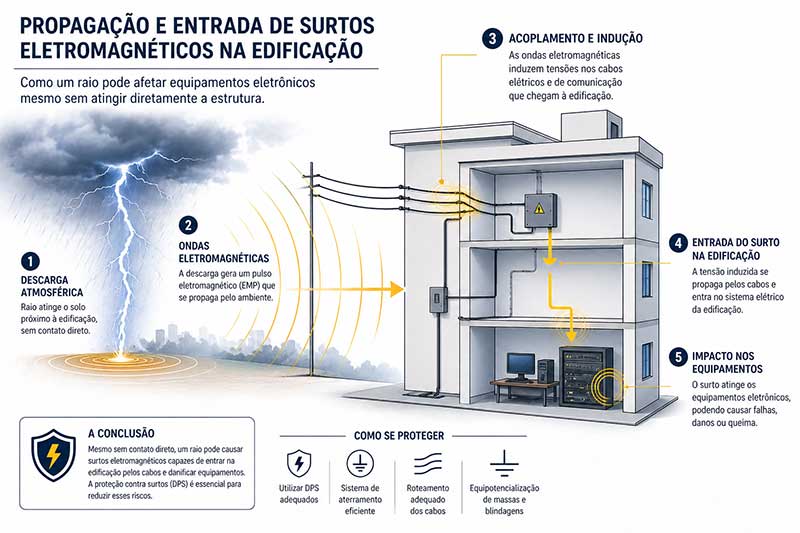

Quando um raio cai a algumas centenas de metros de distância, ele gera um campo eletromagnético intenso que se propaga pelo ambiente. Esse campo pode induzir tensões elevadas nas fiações elétricas, nos cabos de rede, nos fios de telefonia, em qualquer condutor que percorra o interior do prédio.
Pense assim: é como se o raio enviasse uma onda invisível. Essa onda entra pelos cabos e chega diretamente nos equipamentos ligados à rede elétrica. O resultado são os chamados surtos elétricos: picos de tensão rápidos e intensos que danificam ou destroem componentes eletrônicos sensíveis.
Isso explica por que é comum queimar um aparelho eletrônico durante uma tempestade mesmo sem o raio ter caído no prédio.
Por que só o para-raios externo não é suficiente
O SPDA externo foi projetado para proteger a estrutura física contra o impacto direto. Ele não foi projetado para eliminar os surtos que percorrem os cabos internos. A norma ABNT NBR 5419, atualizada em 2026, reconhece isso de forma explícita e trata o tema em dois blocos distintos. É por isso que falar em SPDA e MPS separadamente faz sentido técnico e prático.
O que é MPS e o que ela tem a ver com o para-raios
MPS é a sigla para Medidas de Proteção contra Surtos. São medidas no plural porque não existe uma solução única. Quando se fala em SPDA e MPS no mesmo projeto, estamos falando de um sistema externo e de um conjunto de dispositivos e práticas que protegem os sistemas elétricos e eletrônicos do imóvel contra os efeitos eletromagnéticos do raio.
A Parte 4 da NBR 5419:2026 é inteiramente dedicada a esse tema.
MPS na prática: o que compõe esse sistema
As MPS podem incluir diferentes recursos, usados de forma isolada ou combinada:
DPS (Dispositivo de Proteção contra Surtos): instalado nos quadros elétricos, ele desvia o surto para o terra antes que chegue aos equipamentos.
Blindagem eletromagnética: uso de cabos blindados ou envoltórios metálicos para isolar os condutores do campo externo.
Aterramento e ligação equipotencial em rede: garante que todas as partes condutivas estejam no mesmo potencial elétrico, eliminando diferenças de tensão perigosas.
Roteamento correto dos cabos internos: evitar laços desnecessários nas fiações reduz a tensão induzida pelos campos magnéticos.
A relação entre SPDA e MPS segundo a norma atualizada
A versão 2026 da NBR 5419 deixa claro que um SPDA completo consiste em sistema externo e sistema interno. A integração entre SPDA e MPS é, portanto, uma exigência normativa, não uma recomendação opcional. Quando o imóvel possui apenas o para-raios no telhado, sem as medidas internas, a proteção está incompleta. O prédio pode sobreviver inteiro ao raio, mas os equipamentos dentro dele não.
Muitos gestores descobrem isso da pior forma, depois de um evento com perda de equipamentos e sem cobertura de seguro.
As zonas de proteção: como a norma divide os níveis de risco dentro do imóvel

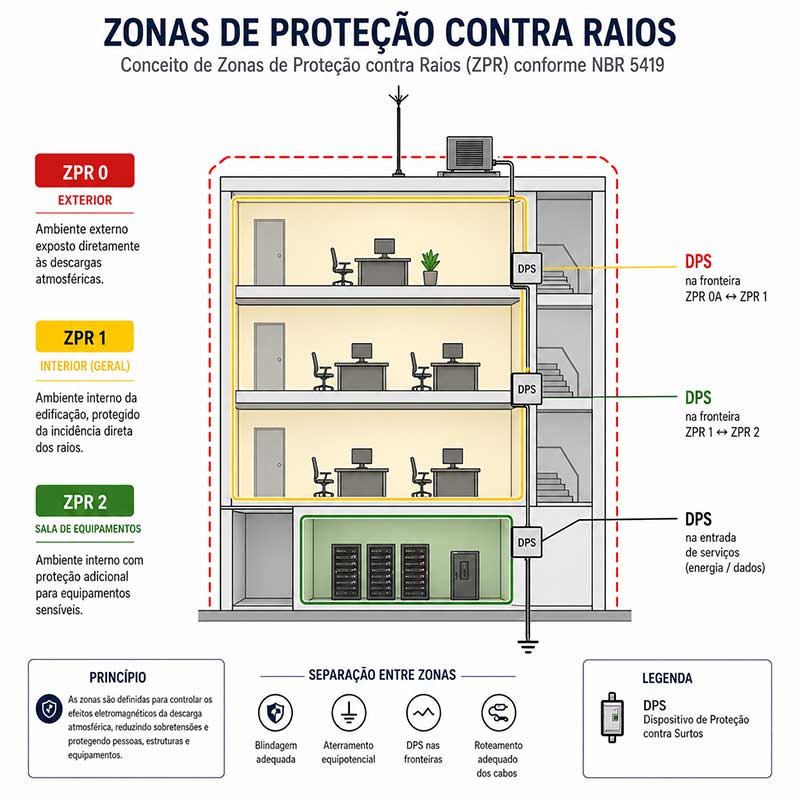

A NBR 5419:2026 adota o conceito de ZPR, Zonas de Proteção contra Raios. A lógica é simples: o risco não é igual em todos os pontos do imóvel. Quanto mais para dentro da estrutura, menor deve ser o nível de ameaça eletromagnética. Esse conceito é central para entender como o SPDA e MPS se organizam na prática.
ZPR 0, ZPR 1 e ZPR 2 explicadas de forma simples
ZPR 0 é a zona mais exposta, o exterior da estrutura, onde a ameaça eletromagnética é máxima.
ZPR 1 é o interior geral da edificação. Já existe uma redução em relação ao exterior, mas os surtos conduzidos pelos cabos elétricos ainda chegam aqui.
ZPR 2 é uma zona mais protegida dentro da ZPR 1, como uma sala de servidores ou centro de controle hospitalar. O objetivo é reduzir ainda mais o nível de ameaça para os equipamentos mais sensíveis.
Como cada zona é protegida na prática
A fronteira entre as zonas é onde as MPS atuam. Os DPS devem ser instalados nos pontos onde as linhas elétricas cruzam essa fronteira. Na prática, isso significa instalar DPS no quadro geral de distribuição e, quando necessário, nos quadros secundários ou junto aos equipamentos mais sensíveis.
Essa lógica de zonas é frequentemente ignorada em edificações mais simples. O resultado é que os equipamentos críticos ficam desprotegidos contra os surtos que ultrapassam o primeiro nível de defesa, justamente o ponto que o conjunto de SPDA e MPS deveria cobrir.
O DPS: o componente que muita instalação esquece de incluir
O Dispositivo de Proteção contra Surtos é o componente mais direto das MPS. Instalado no quadro elétrico, funciona como uma válvula de segurança: quando detecta um pico de tensão anormal, desvia essa energia para o terra antes que ela chegue aos equipamentos. Se o SPDA externo é o guardião do telhado, o DPS é o guarda da porta de cada quadro elétrico.
O que é um DPS e como ele funciona
No funcionamento normal, o DPS não interfere no circuito. Quando um surto aparece, sua impedância cai rapidamente e ele cria um caminho preferencial para que a energia seja descarregada no aterramento. Existem diferentes classes de DPS, adequadas a diferentes pontos da instalação e intensidades de surto. A seleção incorreta é um dos erros mais comuns observados em campo, e pode comprometer todo o projeto de SPDA e MPS.
Onde o DPS deve ser instalado conforme a NBR 5419:2026 atualizada
A norma vigente, na sua Parte 4, define os pontos de instalação com clareza:
- no quadro de distribuição principal, na entrada da ZPR 1;
- nos quadros secundários, quando existe uma ZPR 2 a proteger;
- junto aos equipamentos mais sensíveis, quando a distância entre o DPS e o aparelho for considerada longa.
Erros comuns na instalação de DPS observados em campo
Em avaliações de conformidade com a NBR 5419, um erro frequente é encontrar DPS apenas no quadro principal, sem proteção para os equipamentos mais críticos nas zonas internas. Outros problemas recorrentes incluem DPS instalado sem aterramento adequado e uso de classe errada para o ponto da instalação.
Esses problemas são silenciosos: não causam dano visível no dia a dia, mas comprometem completamente a proteção no momento em que ela seria necessária. Qualquer projeto sério de SPDA e MPS precisa contemplar esses detalhes desde a fase de projeto.
SPDA interno e externo: dois sistemas que precisam funcionar juntos
Para entender como o SPDA e MPS se complementam, vale ter clareza sobre o papel de cada parte do sistema. O artigo sobre SPDA interno e externo aprofunda esse tema, mas aqui está o essencial.
O que faz o SPDA externo
O sistema externo é formado pelo captor, que intercepta o raio, pelo condutor de descida, que conduz a corrente até o solo com segurança, e pelo eletrodo de aterramento, que dispersa essa energia na terra. Quando bem projetado, ele garante que o raio não desvie pelos pilares ou tubos hidráulicos da estrutura.
O que faz o SPDA interno
O sistema interno evita que a corrente do raio, ao percorrer o SPDA externo, gere faíscas perigosas dentro da edificação ou induza tensões nos sistemas elétricos internos. Para isso, a norma estabelece o uso de ligações equipotenciais e das próprias MPS.
O que acontece quando um dos dois está incompleto
SPDA externo sem sistema interno adequado protege a estrutura, mas deixa os equipamentos vulneráveis. O contrário também é verdadeiro. Na prática de projeto, os dois sistemas devem ser concebidos juntos. Muitos edifícios antigos possuem para-raios instalados há décadas, mas nunca receberam a parte interna da proteção. Esse ponto é frequentemente ignorado até o momento em que há perda de equipamentos ou necessidade de renovação do laudo.
Quem precisa se preocupar com SPDA e MPS além do para-raios
A proteção interna é especialmente crítica em imóveis que dependem de equipamentos eletrônicos para funcionar. Nesses casos, os danos aos equipamentos podem ser maiores do que qualquer dano estrutural.
Tipos de imóvel com maior risco para equipamentos
Hospitais e clínicas dependem de equipamentos de diagnóstico e monitoramento que não podem falhar. Galpões industriais com sistemas de automação, CLPs e inversores de frequência estão em alto risco, e um pane inesperada paralisa a produção. Hotéis, universidades e prédios comerciais com CFTV e controle de acesso completam esse grupo.
O seu imóvel depende de equipamentos eletrônicos críticos? Descrever brevemente o tipo de edificação pode ajudar a identificar qual parte do sistema de SPDA e MPS merece atenção prioritária.
Como saber se o seu imóvel tem proteção completa
O caminho mais seguro é a análise de um engenheiro habilitado, com base em um laudo SPDA detalhado. Esse documento avalia tanto o sistema externo quanto as medidas internas e indica o que precisa ser corrigido.
Imóveis com para-raios instalado há mais de dez anos e sem revisão técnica frequentemente não têm as MPS adequadas. Essa é uma das deficiências mais comuns encontradas em inspeções de adequação à norma vigente.
Perguntas Frequentes
MPS e SPDA são a mesma coisa? Não. O SPDA é o sistema completo de proteção, que inclui a parte externa e a interna. As MPS são as medidas de proteção interna, voltadas para os sistemas elétricos e eletrônicos. Na prática, quando se fala em SPDA e MPS, estamos descrevendo as duas camadas que formam a proteção completa.
Todo prédio com para-raios já tem MPS instalada? Não necessariamente. Em muitos imóveis existe apenas o sistema externo. A proteção interna com DPS, blindagem e ligação equipotencial precisa ser projetada e instalada separadamente. Uma inspeção técnica é o único modo de confirmar se as duas partes estão presentes e funcionando.
O que é um surto elétrico causado por raio? É um pico de tensão breve e intenso que percorre os cabos da instalação elétrica. Ele pode ser causado por um raio que cai diretamente na rede elétrica, na estrutura ou mesmo a distância. Esse pico chega mais rápido do que os disjuntores convencionais conseguem reagir, e é justamente por isso que o componente DPS existe nas MPS.
A NBR 5419:2026 mudou alguma coisa em relação à proteção interna? Sim. A versão 2026 da norma organizou e reforçou os requisitos para o sistema interno, consolidando os critérios para instalação de DPS e definição de zonas de proteção. Imóveis adequados com base na versão de 2015 podem precisar de revisão para atender aos critérios atualizados. Esse critério foi revisado na atualização de 2026 e vale verificar a conformidade do sistema existente.
O DPS precisa de manutenção? Sim. O DPS pode ser consumido parcialmente a cada surto que absorve. Com o tempo, perde a capacidade de proteção sem apresentar sinal visual de falha. A manutenção periódica do sistema deve sempre incluir a verificação dos DPS instalados, com substituição quando necessário.
Se depois de ler este artigo você percebeu que o seu imóvel pode ter apenas a proteção externa instalada, sem as medidas internas para os equipamentos, o próximo passo é consultar um engenheiro habilitado para uma avaliação completa. Nossa equipe pode verificar o sistema de SPDA e MPS da sua edificação e indicar o que está faltando. Fale com a gente.
