Quando alguém fala em para-raios, a imagem que vem à cabeça é sempre a mesma: uma haste metálica no topo do prédio, com um cabo descendo pela lateral até o chão. Essa parte existe, é real e é essencial. Mas ela sozinha não constitui um sistema de proteção completo.
O que a norma ABNT NBR 5419, atualizada em 2026, define como SPDA (Sistema de Proteção contra Descargas Atmosféricas) vai além do que está visível na fachada do edifício. O sistema é dividido em duas partes com funções distintas: o SPDA externo e o SPDA interno. As duas trabalham juntas, e uma não substitui a outra.

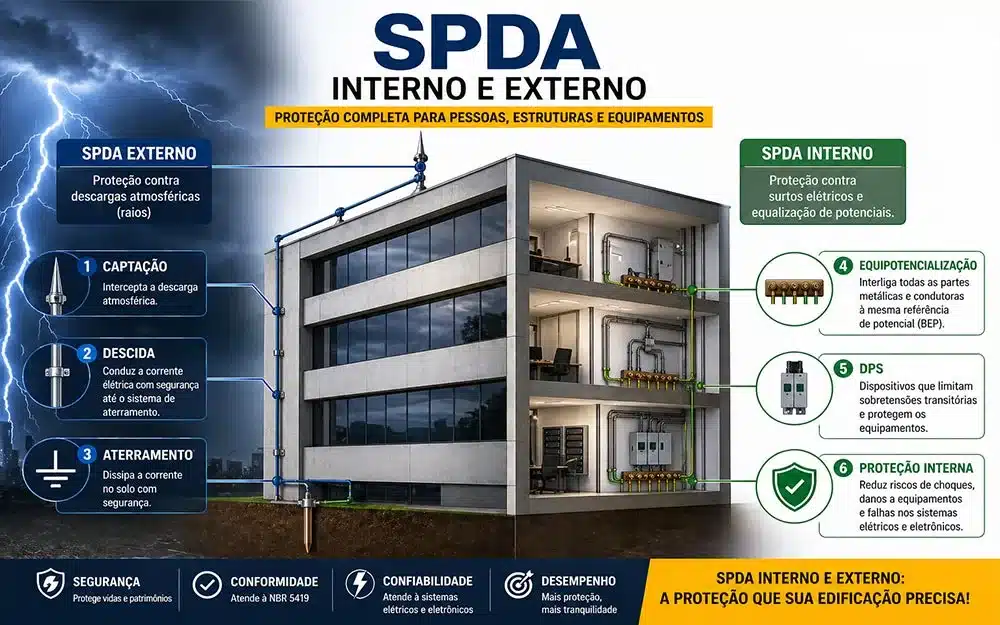

O para-raios completo tem duas partes — e a maioria das pessoas só conhece uma
Quem contrata um serviço de instalação de para-raios e pensa que o trabalho termina quando o cabo chega ao aterramento está vendo apenas metade do sistema. A norma vigente é explícita: um SPDA completo é composto por um sistema externo e um sistema interno de proteção.
Cada um tem uma função diferente. O externo lida com a descarga atmosférica em si: intercepta o raio, conduz a corrente e dispersa essa energia no solo. O interno cuida dos efeitos colaterais dessa corrente dentro do edifício, evitando que ela se propague de formas perigosas para as pessoas e os equipamentos.
O que é o SPDA externo e para que serve
O SPDA externo é a parte do sistema instalada do lado de fora da estrutura. Ele é formado por três componentes: o subsistema de captação (onde o raio é recebido, como o captor no topo), o subsistema de descida (os cabos que conduzem a corrente para baixo) e o subsistema de aterramento (os eletrodos enterrados que dissipam a energia no solo).
Em termos simples: o SPDA externo cria um caminho controlado para o raio ir do ponto de impacto até o solo sem passar pelas partes vulneráveis da estrutura.
O que é o SPDA interno e por que ele existe
Mesmo com o SPDA externo funcionando corretamente, a corrente de uma descarga atmosférica é tão intensa que pode provocar efeitos perigosos dentro do edifício. Isso acontece mesmo que o raio não toque diretamente nada no interior da edificação. Esses efeitos incluem faíscas entre componentes metálicos, sobretensões em instalações elétricas e danos a equipamentos eletrônicos.
O SPDA interno existe para eliminar ou reduzir esses riscos. Ele é formado, segundo a norma, por ligações equipotenciais (interligações elétricas entre partes metálicas internas) e pela manutenção de uma distância de segurança entre os componentes do SPDA externo e os elementos condutores do interior da edificação.
Como funciona o SPDA externo na prática
O SPDA externo é projetado para interceptar o raio antes que ele atinja a estrutura de forma desordenada. Quando bem dimensionado e instalado, ele define exatamente onde a descarga vai cair e por onde a corrente vai passar até chegar ao solo.
Essa condução controlada é importante porque uma corrente de descarga atmosférica carrega enorme energia em fração de segundo. Se essa energia percorrer caminhos não previstos, pode gerar incêndio, danificar estruturas ou representar risco de choque para quem estiver no entorno.

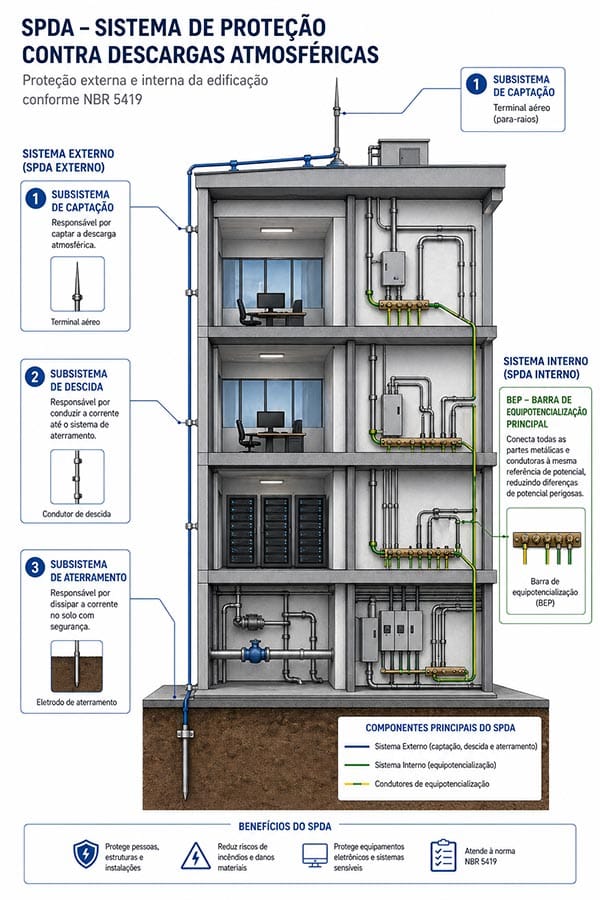

Os três subsistemas do SPDA externo
O subsistema de captação é a parte que recebe o impacto direto do raio. Pode ser uma haste vertical (como o tradicional captor Franklin), um conjunto de condutores horizontais sobre o telhado ou uma rede de cabos sobre a edificação. A escolha depende do método adotado no projeto e das características da estrutura.
O subsistema de descida são os condutores que levam a corrente do ponto de captação até o aterramento. A norma exige múltiplos caminhos paralelos para dividir a corrente e reduzir os riscos. Em projetos bem executados, esses condutores seguem trajetos específicos na parte externa da edificação.
O subsistema de aterramento são os eletrodos enterrados no solo que dissipam a energia elétrica de forma segura. Quanto melhor a qualidade do aterramento, mais eficiente é essa etapa final.
Para entender os diferentes tipos de captação e configurações do SPDA externo, o artigo sobre tipos de SPDA e para-raios aprofunda cada opção com exemplos práticos.
SPDA externo isolado e não isolado: qual a diferença
Aqui está um detalhe que passa despercebido na maioria das discussões sobre para-raios, mas que tem impacto direto no projeto e na segurança.
O SPDA externo pode ser instalado de duas formas. No SPDA externo isolado, os condutores de captação e de descida são posicionados com distância de segurança suficiente para que a corrente do raio nunca entre em contato com a estrutura protegida. Essa configuração é mais comum em edificações com materiais combustíveis, como madeira, ou em situações em que qualquer faísca representa risco grave.
No SPDA externo não isolado, os componentes do sistema podem estar em contato com a estrutura ou percorrê-la, como acontece em edifícios de concreto armado onde a armadura metálica interconectada é usada como condutor de descida natural. Essa opção é tecnicamente válida, mas exige cuidados específicos no projeto para controlar os riscos internos.
A escolha entre as duas configurações é responsabilidade do engenheiro responsável pelo projeto, com base nas características da edificação e na análise de risco.
O que o SPDA interno protege — e que dano ele evita
Imagine um prédio com SPDA externo instalado. Um raio cai no captor, a corrente desce pelo condutor externo e chega ao aterramento. Do lado de fora, tudo funcionou conforme o esperado. Mas dentro do edifício, nessa fração de segundo, a corrente que fluiu pelo condutor de descida gerou um campo eletromagnético intenso ao redor dele.
Esse campo pode induzir tensão em tubulações metálicas, calhas de cabos, trilhos de elevadores, estruturas de aço e qualquer outro elemento condutor que esteja próximo. Se existir uma diferença de potencial alta entre esses elementos e o condutor de descida, pode ocorrer uma faísca. É o que a norma chama de centelhamento perigoso.

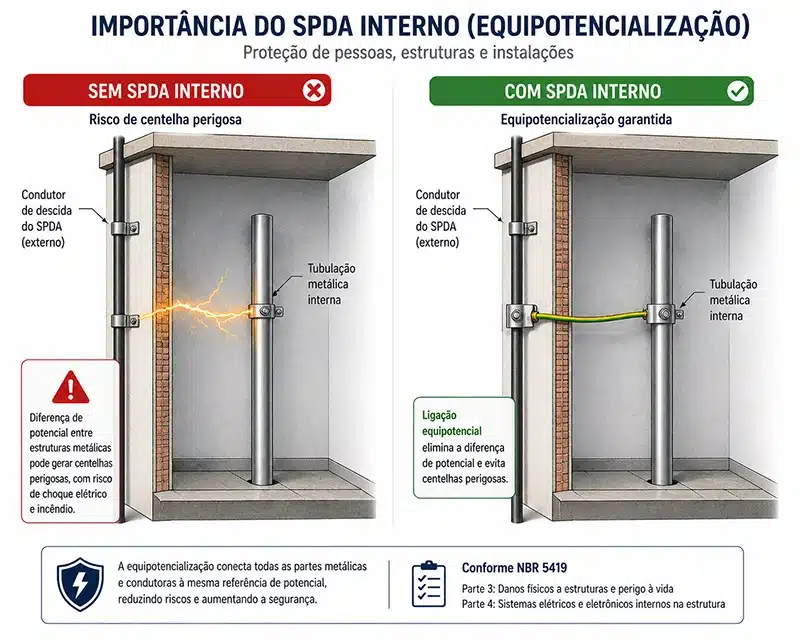

O risco do centelhamento perigoso
O centelhamento perigoso não é só uma questão técnica. Em ambientes normais, uma faísca pode iniciar incêndio. Em hospitais, pode danificar equipamentos críticos conectados à rede. Em indústrias com atmosferas explosivas, representa risco imediato de explosão.
Em muitas inspeções técnicas realizadas em edificações com para-raios já instalado, um problema recorrente é exatamente esse: o SPDA externo foi instalado, mas o SPDA interno foi ignorado ou executado de forma incompleta. O sistema está visualmente completo, mas tecnicamente não cobre todos os riscos exigidos pela norma vigente.
Como a equipotencialização resolve o problema
A solução principal do SPDA interno é a equipotencialização. O princípio é simples: se todos os elementos condutores do edifício estiverem conectados entre si e ao aterramento, durante a passagem de uma descarga atmosférica eles ficam no mesmo potencial elétrico. Sem diferença de potencial, não existe faísca.
Na prática, isso é feito por meio de uma barra de equipotencialização principal (BEP), instalada próxima ao nível do solo e interligada ao subsistema de aterramento. Todas as partes metálicas significativas da edificação — tubulações de água e gás, conduítes elétricos, trilhos de elevadores, armaduras de concreto acessíveis — são conectadas a essa barra.
Em edificações maiores, a norma prevê ainda barras de equipotencialização local (BEL) em diferentes pavimentos, todas interligadas. É um sistema coordenado, não um elemento isolado.
Quando a distância de segurança é usada no lugar da ligação equipotencial
Em alguns casos, conectar diretamente um elemento metálico à barra de equipotencialização não é viável ou não é recomendado. Nesses casos, a norma permite que o isolamento seja obtido por distância: desde que o elemento condutor esteja suficientemente afastado do SPDA externo, o risco de centelhamento é eliminado sem necessidade de conexão física.
Esse recurso é mais comum em situações específicas de projeto, e o cálculo dessa distância mínima depende de parâmetros como o nível de proteção do sistema e as características da instalação. Não é uma regra geral que qualquer distância seja suficiente. É um cálculo que integra o projeto técnico do SPDA.
Cada imóvel possui características próprias que influenciam diretamente a solução adotada. Um galpão metálico, um hospital ou um prédio residencial de 20 andares exigem soluções distintas para o SPDA interno. Isso é algo que o tipo de imóvel determina antes mesmo de qualquer escolha de material ou equipamento.
SPDA interno também protege equipamentos elétricos e eletrônicos
A proteção contra centelhamento perigoso é a função principal do SPDA interno, mas não é a única. Quando uma descarga atmosférica acontece, ela também provoca sobretensões que se propagam pela rede elétrica, pelos cabos de dados e pelos sistemas de telecomunicações que entram e saem do edifício.
Essas sobretensões podem chegar a equipamentos delicados, como servidores, aparelhos médicos e sistemas de automação, causando danos mesmo quando o raio não atingiu diretamente o edifício. Uma descarga próxima já é suficiente para provocar picos de tensão que queimam componentes eletrônicos.
O papel dos DPS na proteção interna
Para lidar com esse tipo de risco, o SPDA interno inclui os chamados DPS (Dispositivos de Proteção contra Surtos). Eles funcionam como válvulas de segurança: quando detectam um pico de tensão na linha, atuam instantaneamente para desviar essa energia para o aterramento, impedindo que ela chegue aos equipamentos conectados.
A norma especifica diferentes classes de DPS de acordo com o ponto da instalação onde são colocados. Os mais robustos ficam na entrada da energia no edifício. Os intermediários ficam em quadros de distribuição secundários. Os mais refinados ficam próximos dos equipamentos a proteger. Esse conjunto coordenado forma o que a norma chama de Medidas de Proteção contra Surtos, as MPS. Para entender como o SPDA e as MPS se complementam, o artigo sobre SPDA e MPS detalha essa relação de forma prática.
Por que isso importa em hospitais, escritórios e indústrias
Em um prédio residencial sem muita eletrônica, a ausência de DPS pode significar a perda de alguns eletrodomésticos. Em um hospital, pode representar a interrupção de equipamentos de monitoramento ou de suporte à vida. Em uma indústria com sistemas de controle automatizados, pode paralisar a produção inteira.
Em adequações para AVCB realizadas em edificações com anos de uso, é frequente encontrar o SPDA externo instalado, às vezes até relativamente bem executado, mas sem nenhum dispositivo de proteção interna. O resultado é um sistema que intercepta o raio, mas deixa a rede elétrica e os equipamentos vulneráveis aos efeitos indiretos da descarga.
A versão atual da norma NBR 5419, em sua versão de 2026, trata os sistemas externos e internos como partes integradas de um mesmo projeto. Não são etapas opcionais.
SPDA interno e externo precisam funcionar juntos — e isso tem implicação no projeto
A separação entre SPDA externo e interno é conceitual, não física. Na prática, os dois sistemas precisam ser projetados de forma integrada, porque as decisões de um afetam diretamente o outro.
Um exemplo concreto: se o engenheiro optar por um SPDA externo não isolado, como acontece quando a armadura de concreto é usada como condutor natural, isso exige atenção redobrada no projeto do SPDA interno. A corrente do raio pode aparecer em pontos inesperados dentro da estrutura. Se a opção for pelo SPDA externo isolado, a lógica do interno muda: a equipotencialização precisa ser feita apenas ao nível do solo.
Esse tipo de decisão é o que diferencia um projeto técnico adequado de uma instalação que apenas cumpre a forma sem atender ao fundo.
Por que um não substitui o outro
Ter apenas o SPDA externo é como proteger uma casa contra incêndio apenas com um extintor na entrada: existe proteção, mas ela é incompleta. O externo impede que o raio cause dano direto à estrutura. O interno evita que a corrente desse mesmo raio cause dano por dentro, de forma indireta.
Um sistema sem SPDA interno tecnicamente bem executado não está em conformidade com a norma ABNT NBR 5419:2026. E mais do que a conformidade normativa, o que está em jogo é a eficácia real da proteção.
O que muda na prática quando um dos dois está ausente ou mal executado
Se o SPDA externo está ausente ou mal posicionado, o raio pode atingir diretamente a estrutura, causando danos físicos imediatos como incêndio, explosão ou ruptura de materiais.
Se o SPDA interno está ausente ou incompleto, os efeitos aparecem de forma mais sutil: equipamentos eletrônicos danificados após uma tempestade, instalações elétricas queimadas sem causa aparente, ou uma faísca em ambiente com gás ou inflamáveis.
Em muitos dos sistemas existentes que precisam de regularização, o problema mais encontrado não é a ausência total do para-raios, mas a falta de documentação e de verificação do SPDA interno. O projeto de SPDA é o documento que define como as duas partes devem funcionar juntas. Sem ele, não há como garantir que o sistema está correto.
Se você administra um edifício comercial, industrial ou residencial e não tem certeza se o SPDA instalado contempla tanto a proteção externa quanto a interna, essa é exatamente a dúvida que uma inspeção técnica pode responder. Que tipo de imóvel você administra e qual o porte da instalação atual?
Perguntas Frequentes
Qual a diferença entre SPDA interno e externo? O SPDA externo é formado pelos componentes que interceptam o raio e conduzem sua corrente até o solo: o captor, os condutores de descida e o aterramento. O SPDA interno é o conjunto de medidas dentro da edificação que evita os efeitos perigosos gerados por essa corrente, como faíscas entre partes metálicas e sobretensões em equipamentos elétricos. Os dois são partes do mesmo sistema e precisam existir juntos.
O que é SPDA externo isolado? É uma configuração em que os componentes de captação e descida são instalados com distância suficiente da estrutura para que a corrente do raio não entre em contato com ela. É mais comum em edificações com materiais combustíveis ou ambientes de alto risco. No SPDA externo não isolado, a corrente pode percorrer partes da própria estrutura, como a armadura de concreto, o que é tecnicamente permitido desde que o projeto contemple os controles necessários.
Um prédio pode ter só o SPDA externo, sem o interno? Tecnicamente, não. A norma ABNT NBR 5419:2026 define o SPDA como um sistema composto pelas duas partes. Um SPDA externo sem as medidas internas correspondentes, como equipotencialização e proteção contra surtos quando necessário, não constitui um sistema completo nem está em conformidade com a norma.
A NBR 5419 de 2026 mudou alguma coisa sobre o SPDA interno? A versão 2026 da norma manteve e reforçou a importância do SPDA interno como parte obrigatória do sistema. Um ponto relevante da versão atual é a ênfase na integração do projeto: externo e interno precisam ser projetados em conjunto, e as decisões de um sistema influenciam diretamente os requisitos do outro. Versões anteriores tratavam alguns aspectos do SPDA interno com menos detalhamento.
Quem define se o SPDA precisa ser isolado ou não isolado? Essa é uma decisão técnica do engenheiro eletricista responsável pelo projeto, com base nas características da edificação, no tipo de material construtivo e na análise de risco. Não existe uma regra única que se aplique a todos os casos. Um galpão metálico, por exemplo, tem condicionantes completamente diferentes de um prédio de concreto armado.
