O que é um projeto SPDA e por que ele é necessário
O projeto de SPDA é o documento técnico que define como o sistema de proteção contra raios (o para-raios) vai ser instalado no seu imóvel. Ele funciona como a planta de uma casa: sem essa planta, o pedreiro até consegue levantar paredes, mas ninguém garante que a estrutura vai ficar segura. Com o para-raios é a mesma coisa.
Esse projeto é elaborado por um engenheiro eletricista com registro no CREA, que analisa as características da edificação, calcula os riscos de queda de raio e define tudo o que precisa ser instalado: onde ficam os captores no topo, por onde descem os condutores e como a corrente do raio vai ser dissipada no solo. Tudo isso segue as regras da norma ABNT NBR 5419, que é a referência técnica para proteção contra descargas atmosféricas no Brasil.
A diferença entre projeto e instalação sem projeto
Em inspeções técnicas realizadas, é comum encontrar sistemas de para-raios que foram instalados sem nenhum projeto. Alguém colocou uma haste no topo do prédio, puxou um cabo até o solo e considerou o serviço feito. O problema é que, sem o dimensionamento correto, o sistema pode simplesmente não funcionar quando um raio cair. A corrente não encontra o caminho adequado, pode gerar centelhamento perigoso dentro da estrutura e até provocar incêndio.
Um SPDA instalado sem projeto é, tecnicamente, irregular. E essa irregularidade pode trazer consequências sérias na hora de renovar o AVCB com o Corpo de Bombeiros ou em caso de sinistro coberto por seguro.
Quando o projeto é obrigatório
Na prática, o projeto de para-raios é obrigatório sempre que a análise de risco indicar a necessidade de proteção. Segundo a Parte 2 da NBR 5419, toda edificação precisa passar por essa análise. Se o resultado mostrar que o risco de danos por raios é maior que o limite tolerável, o SPDA precisa ser instalado, e a instalação precisa de projeto.
Hospitais, escolas, condomínios, galpões industriais, igrejas, hotéis, supermercados e postos de combustível são exemplos de edificações que, na grande maioria dos casos, precisam de projeto de SPDA.
Muitos síndicos só descobrem essa exigência quando precisam renovar o AVCB. Foi algo parecido que motivou sua pesquisa?

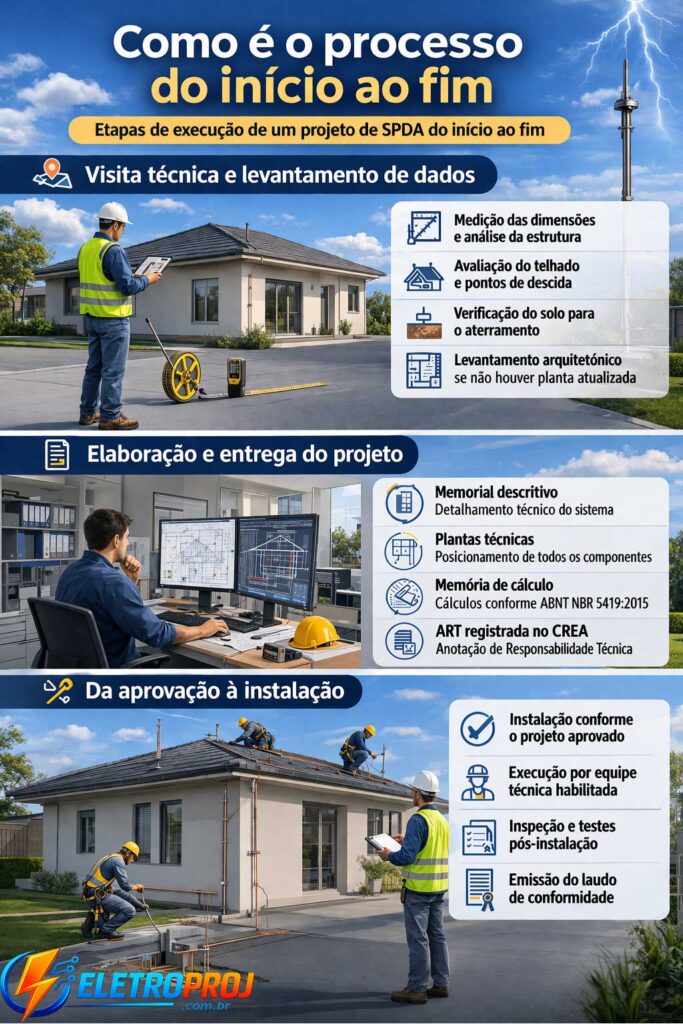

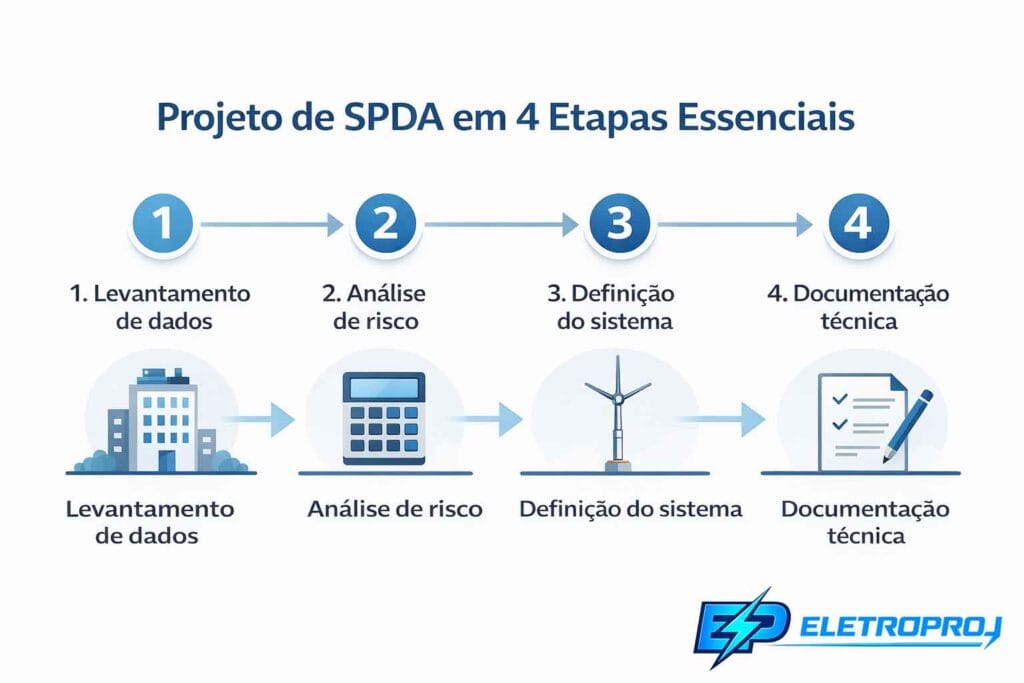

Quais são as etapas de um projeto de para-raios
Um projeto de SPDA bem feito segue uma sequência lógica de etapas. Não é algo que se resolve apenas com um desenho. O engenheiro precisa entender o imóvel, calcular riscos, escolher o sistema mais adequado e documentar tudo com precisão.
Levantamento de dados do imóvel
O primeiro passo é conhecer a edificação. O engenheiro visita o local (ou analisa a planta arquitetônica) para levantar informações como: dimensões da estrutura, tipo de cobertura, materiais da construção (concreto armado, estrutura metálica, alvenaria), presença de equipamentos na cobertura (antenas, condensadoras de ar-condicionado), entrada de linhas elétricas e de telecomunicações, e as características do solo.
Esse detalhe do solo merece atenção. A resistividade do terreno influencia diretamente o dimensionamento do aterramento. Um solo rochoso se comporta de forma completamente diferente de um solo argiloso na hora de dispersar a corrente do raio. Em muitos edifícios antigos, esse dado simplesmente não existe na documentação original, e o engenheiro precisa solicitar uma medição específica.
Análise de risco conforme a NBR 5419
Com os dados do imóvel em mãos, o engenheiro realiza a análise de risco conforme a Parte 2 da norma. Essa análise considera fatores como: a frequência de raios na região (dado chamado Ng, que varia muito de cidade para cidade no Brasil), a área de exposição da estrutura, o tipo de uso do imóvel, o número de pessoas que circulam ali e o tipo de instalação interna.
O resultado dessa conta compara o risco calculado (R) com o risco tolerável (RT). Se o risco calculado for maior que o tolerável, a proteção é necessária. E o nível de proteção (I, II, III ou IV) sai justamente dessa análise. Cada nível exige um sistema com características diferentes.
Esse ponto é frequentemente ignorado: a análise de risco não é apenas uma formalidade. Ela é o fundamento técnico que justifica cada decisão do projeto. Um laudo de SPDA emitido posteriormente também vai verificar se o sistema instalado corresponde ao que a análise de risco indicou.
Definição do nível de proteção e do método de captação

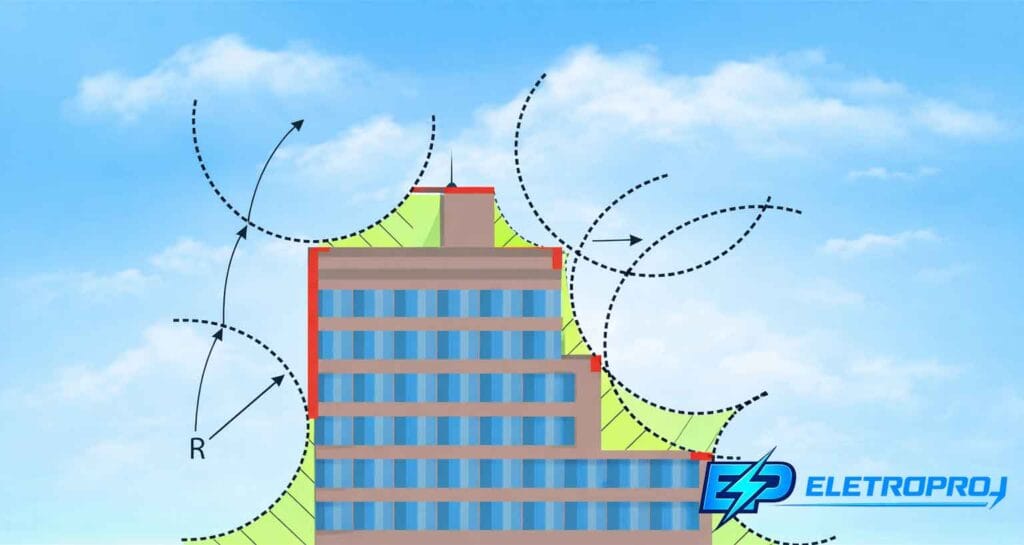

Com o nível de proteção definido pela análise de risco, o engenheiro escolhe o tipo de SPDA mais adequado para a edificação. Os métodos reconhecidos pela norma para posicionar o subsistema de captação (a parte que fica no topo, recebendo o raio) são: o método do ângulo de proteção (tipo Franklin), o método da esfera rolante e o método das malhas (Gaiola de Faraday).
A escolha depende da geometria da cobertura, da altura da estrutura e do nível de proteção exigido. Em prédios com coberturas planas, por exemplo, o método das malhas costuma ser a solução mais adequada. Já para estruturas mais simples e baixas, o método do ângulo de proteção pode ser suficiente.
Desenho técnico e especificação de materiais
Depois de definir o sistema, o engenheiro produz os desenhos técnicos: plantas de cobertura com a posição dos captores, cortes mostrando os condutores de descida, detalhe do sistema de aterramento, pontos de equipotencialização e especificação de todos os materiais (tipo de cabo, seção mínima, tipo de conector, material dos eletrodos de aterramento).
Segundo a Parte 3 da norma, na seção 5.7, os condutores de captação e de descida em cobre, por exemplo, precisam ter seção mínima de 35 mm². Para os eletrodos de aterramento, as dimensões mínimas também são definidas pela norma, variando conforme o material escolhido (cobre, aço galvanizado, aço inoxidável, entre outros).

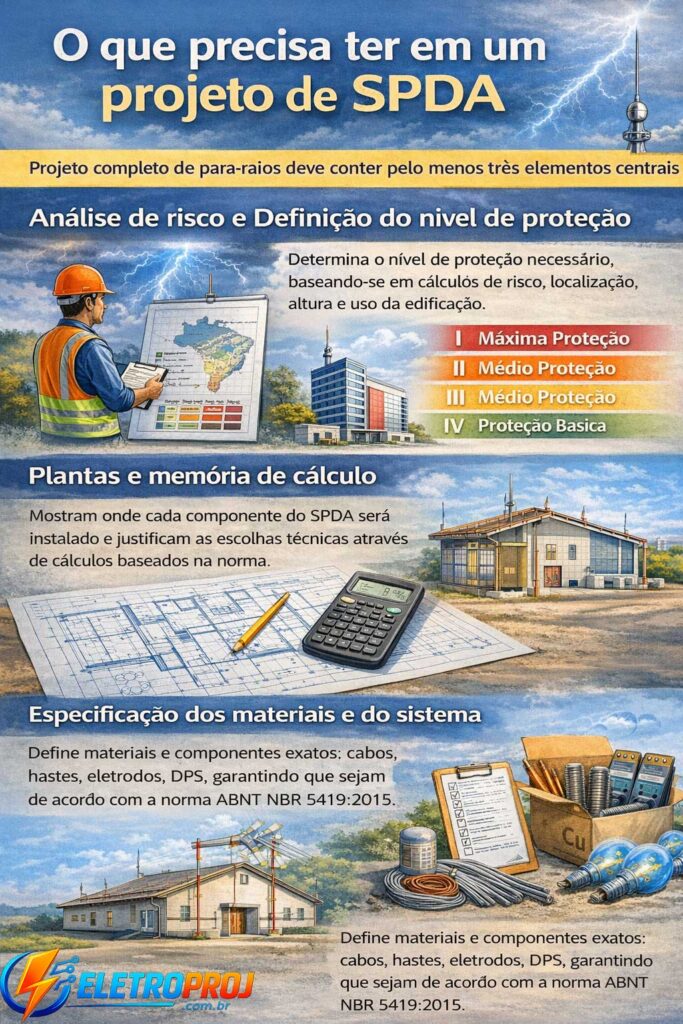

O que a norma NBR 5419 exige no projeto
Documentação mínima obrigatória
A NBR 5419, na sua Parte 3, seção 7.5, lista o que a documentação técnica do SPDA precisa conter, no mínimo. Entre os itens obrigatórios estão: a identificação da estrutura e dos responsáveis técnicos, a verificação de necessidade de proteção com base na análise de risco, dados sobre a resistividade do solo, a definição do tipo de SPDA (isolado ou não isolado), os métodos de posicionamento dos captores, e os desenhos em escala com todos os componentes do sistema externo e interno.
Em avaliações de conformidade com a NBR 5419, um dos problemas mais recorrentes é justamente a falta dessa documentação. O imóvel tem para-raios, mas não tem projeto, não tem análise de risco e não tem as premissas registradas em nenhum lugar.
O papel do engenheiro e da ART
O projeto de SPDA precisa ser assinado por um profissional habilitado, com registro ativo no CREA, acompanhado da respectiva ART (Anotação de Responsabilidade Técnica). Esse documento vincula o engenheiro à responsabilidade técnica pelo projeto.
Na prática de engenharia, isso significa que o profissional responde tecnicamente por tudo o que definiu. Se um raio causa dano e o sistema não funcionou porque o projeto estava subdimensionado, a responsabilidade recai sobre quem assinou.
Como o nível de proteção muda o projeto
Níveis I, II, III e IV na prática
O nível de proteção definido pela análise de risco afeta diretamente o dimensionamento de todo o sistema. A norma estabelece quatro níveis, do I (mais rigoroso) ao IV (menos rigoroso).
O Nível I é o mais exigente. Ele é indicado para estruturas com risco de explosão, por exemplo, ou para imóveis com conteúdos extremamente sensíveis. O Nível IV é o menos restritivo e atende edificações com menores riscos e consequências.
Na prática de projeto, a maioria dos prédios residenciais e comerciais se enquadra nos níveis III ou IV. Hospitais, indústrias e estruturas com maior circulação de pessoas frequentemente exigem nível II ou até nível I.
O que muda nos materiais, nas descidas e na malha
Segundo a Parte 3 da norma, na Tabela 2, cada nível de proteção tem parâmetros específicos: o raio da esfera rolante (20 m para nível I, 60 m para nível IV), o tamanho máximo dos módulos da malha de captação (5×5 m para nível I, 20×20 m para nível IV) e a distância entre os condutores de descida (que diminui conforme o nível fica mais rigoroso).
Isso tem impacto direto no custo. Um projeto de SPDA nível I para um galpão industrial vai exigir mais captores, mais descidas, malha mais apertada e, consequentemente, mais material e mão de obra do que um projeto nível IV para o mesmo galpão.
Cada edificação possui características específicas. O imóvel que você administra possui mais de dois pavimentos ou grande circulação de pessoas?
Quanto custa um projeto de SPDA
O que influencia o preço
O preço de um projeto de para-raios varia bastante, e isso tem explicação técnica. Os principais fatores que influenciam o custo são: o porte da edificação (área, altura, número de blocos), a complexidade da cobertura, o nível de proteção exigido, o tipo de uso do imóvel e se o projeto inclui também o sistema de proteção interna (MPS, com dimensionamento de DPS).
Um prédio residencial com cobertura simples é um projeto bem diferente de um hospital com múltiplas alas, equipamentos sensíveis e cobertura recortada. A complexidade do trabalho de engenharia é proporcional à complexidade da edificação.
Faixas de referência por tipo de imóvel
Como o projeto envolve análise de risco, memória de cálculo, plantas e especificação de materiais, os valores praticados no mercado refletem essa complexidade. Para dar uma ideia geral, projetos para edificações de pequeno porte tendem a ter valores menores que projetos para grandes condomínios, galpões industriais ou hospitais, onde a análise é mais extensa e o sistema mais robusto.
O importante é entender que o projeto é um investimento, não um custo a mais. Um projeto bem feito evita retrabalho na instalação, evita reprovação na vistoria do Corpo de Bombeiros e garante que o sistema vai funcionar de verdade quando um raio cair. Em projetos reais de SPDA, o custo de corrigir uma instalação mal dimensionada quase sempre supera o valor que teria sido investido no projeto desde o início.
Erros comuns em projetos de para-raios
Projetos genéricos e cópias de outros imóveis
Um erro frequente observado em campo é o uso de projetos genéricos. O engenheiro (ou a empresa) pega um projeto feito para um prédio parecido e adapta superficialmente para outro imóvel. Só que cada edificação tem particularidades: a resistividade do solo é diferente, a cobertura tem geometria diferente, o uso é diferente, e até a densidade de raios da região pode mudar.
A norma é clara: o projeto precisa ser específico para a estrutura a ser protegida. As premissas da análise de risco dependem das características reais do imóvel, não de um modelo pronto.
Falta de análise de risco ou análise desatualizada
Outro problema recorrente: projetos que pulam a análise de risco ou que foram feitos com dados antigos. Se o imóvel passou por reformas que alteraram a altura, a cobertura ou o uso, a análise precisa ser refeita. Um galpão que antes era depósito de materiais secos e agora armazena produtos inflamáveis, por exemplo, pode ter mudado de nível de proteção sem que ninguém tenha revisado o projeto.
Em sistemas existentes que precisam de regularização, esse é um dos pontos mais negligenciados. O SPDA existe, mas o projeto não reflete mais a realidade da edificação.
Perguntas Frequentes
Projeto de SPDA tem validade? O projeto em si não tem uma “data de vencimento” fixa como o laudo. Porém, ele precisa ser revisado sempre que houver alterações na estrutura, na cobertura, no uso da edificação ou nas instalações internas. Uma reforma que muda a altura do prédio ou adiciona equipamentos na cobertura pode exigir atualização do projeto.
Posso usar o mesmo projeto em dois prédios iguais? Não. Mesmo que dois prédios tenham a mesma planta arquitetônica, eles podem estar em regiões com densidade de raios diferente, ter solos com resistividades diferentes e usos distintos. A análise de risco precisa ser feita individualmente para cada edificação.
Preciso de projeto para trocar o para-raios? Depende. Se a troca envolver apenas a substituição de componentes iguais aos originais, o projeto existente pode ser mantido. Mas se houver mudança no tipo de sistema, nos materiais ou na configuração, um novo projeto (ou revisão do existente) é necessário.
O projeto inclui a proteção interna (DPS)? O projeto de SPDA trata do sistema externo (captação, descida e aterramento). A proteção interna, chamada de MPS (Medidas de Proteção contra Surtos), envolve o dimensionamento de DPS e blindagens, e é tratada na Parte 4 da NBR 5419. Em projetos completos de proteção contra descargas atmosféricas, ambas as partes são contempladas.
Se quiser, você pode descrever brevemente o tipo de imóvel ou a dúvida principal. Isso ajuda a indicar qual costuma ser o caminho mais adequado.
Se depois de ler este artigo você percebeu que o seu imóvel pode estar sem projeto ou com um projeto desatualizado, o próximo passo é consultar um engenheiro habilitado para avaliar a situação. Nossa equipe pode ajudar com isso. Fale com a gente.
