O que é o SPDA natural e por que ele é diferente
Quando alguém instala um para-raios (SPDA — Sistema de Proteção contra Descargas Atmosféricas), a imagem mais comum é a de fios de cobre descendo pelas paredes externas de um prédio, com hastes no topo e eletrodos enterrados no solo. Esse é o modelo tradicional, com componentes instalados especificamente para a função.

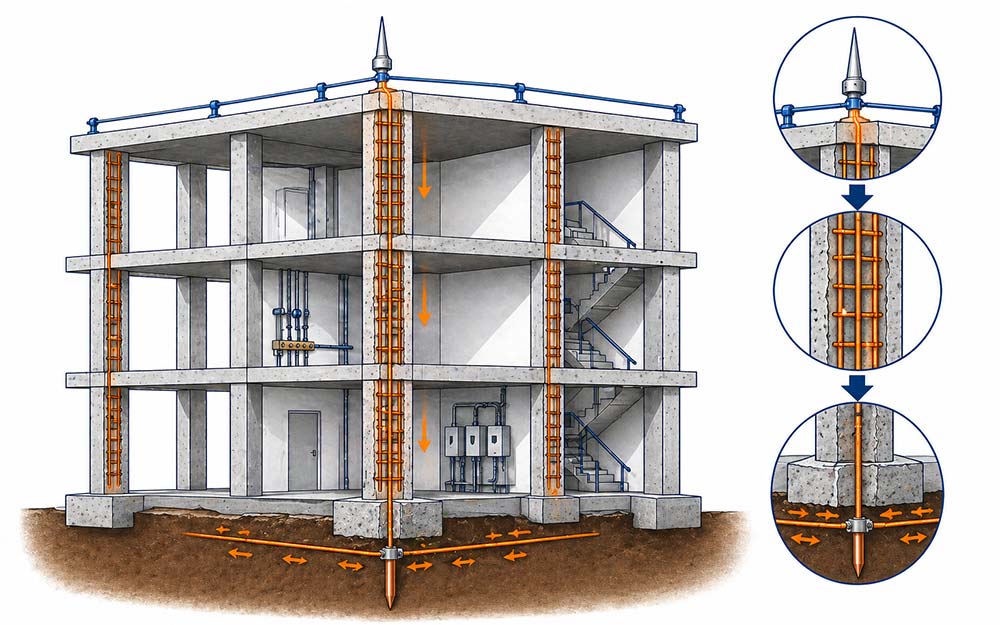

O SPDA natural funciona de outra forma. Em vez de instalar condutores exclusivos, ele aproveita elementos que já fazem parte da própria estrutura do edifício para conduzir a corrente do raio. As armaduras de aço no interior das colunas de concreto, as vigas metálicas de um galpão, a cobertura metálica de um armazém: todos esses elementos podem, em certas condições, assumir o papel dos condutores de descida e até do sistema de aterramento.
A ideia de aproveitar o que já está na estrutura
A lógica é simples: se um elemento metálico já percorre o edifício do topo até a fundação, por que não aproveitá-lo para conduzir a corrente de um raio de forma segura?
Na prática de projeto, essa abordagem reduz a quantidade de material adicional instalado, melhora a estética do edifício e pode elevar a eficiência do sistema como um todo. Estruturas que utilizam componentes naturais de forma adequada chegam a apresentar probabilidades de dano menores do que sistemas com condutores instalados separadamente, segundo os dados da Parte 2 da norma.
O que a NBR 5419:2026 chama de “componentes naturais”
A norma ABNT NBR 5419, atualizada em 2026, define na Parte 3 (seção 5.1.3) que componentes naturais são partes da estrutura feitas de materiais condutores que podem integrar o SPDA. Para isso, precisam atender a quatro condições: permanecer definitivamente na estrutura, não ter suas características modificadas, cumprir os requisitos técnicos específicos da norma e ter esses requisitos formalmente documentados.
Exemplos citados diretamente pela norma vigente incluem as armaduras contínuas de aço no concreto armado, pilares e vigamentos metálicos, além de telhas e coberturas metálicas.
Quais partes de um prédio podem funcionar como SPDA natural
Não é qualquer elemento metálico que se enquadra. A norma é bastante específica sobre o que pode e o que não pode ser usado. Conhecer essa distinção é fundamental antes de qualquer projeto.
A armadura de concreto armado como descida natural

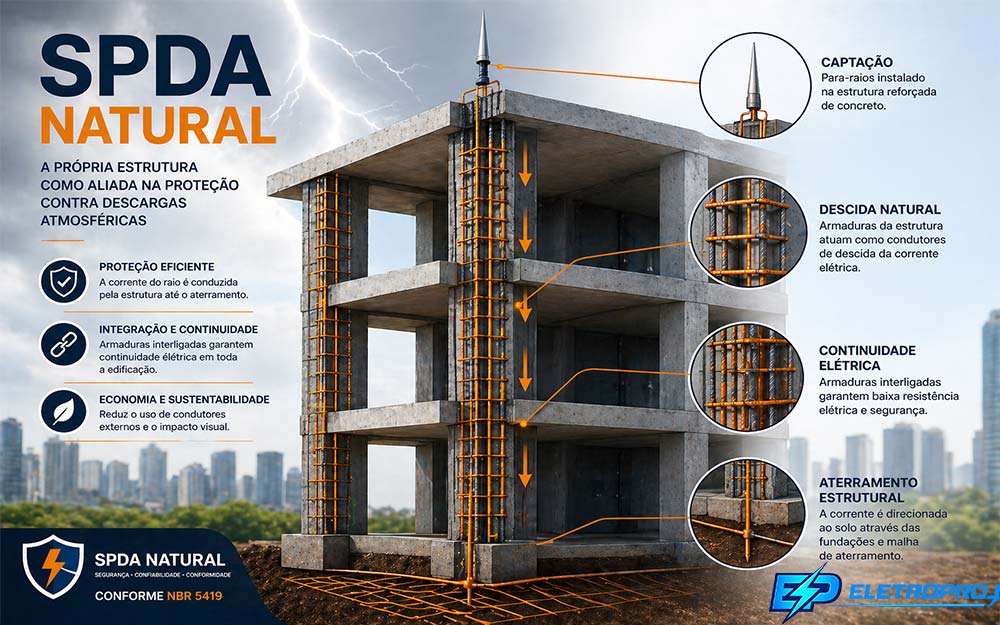

Os vergalhões de aço que formam pilares e fundações de prédios convencionais são a forma mais comum de componente natural. Num edifício de concreto armado, essas armaduras percorrem verticalmente toda a estrutura do topo até as fundações, formando um caminho condutor natural para a corrente de uma descarga atmosférica.
Para prédios novos, a norma de 2026 considera a armadura eletricamente contínua se pelo menos 50% das conexões entre barras horizontais e verticais estiverem firmemente conectadas, com emendas de no mínimo 20 vezes o diâmetro dos vergalhões. Para prédios existentes, é obrigatória a realização de um ensaio elétrico para confirmar essa continuidade antes de validar as armaduras como componentes naturais.
Um detalhe importante observado em adequações para AVCB: em edifícios mais antigos, raramente existem registros construtivos que comprovem como as armaduras foram montadas. Sem essa documentação, o ensaio de continuidade elétrica torna-se indispensável.
Estruturas metálicas e coberturas metálicas
Galpões industriais e edifícios com estrutura metálica também podem aproveitar seus próprios elementos como descidas naturais, desde que as estruturas de aço estejam interconectadas. Nesse caso, as vigas e pilares metálicos já distribuem a corrente de forma semelhante ao que os condutores de descida convencionais fariam.
Coberturas metálicas, chapas de revestimento, grades e ornamentações permanentes podem atuar como captores naturais, desde que atendam às espessuras mínimas definidas na norma e não estejam revestidas com isolante superior a 1 mm. Uma pintura anticorrosão ou revestimento de PVC com até 1 mm não impede o uso como componente natural, segundo a seção 5.3.2.16.5 da NBR 5419-3:2026.
O que não pode ser usado como componente natural
Há restrições claras. Estruturas compostas por armaduras protendidas (aquelas com cabos tensionados usadas em obras de grande vão, como viadutos e galpões especiais) estão expressamente proibidas pela norma. O risco é que a corrente do raio cause centelhamento perigoso que rompe o concreto e corrói os cabos de protensão.
Estruturas de alvenaria estrutural também estão fora de qualquer possibilidade de uso como descida ou aterramento natural. Tubulações com misturas explosivas ou inflamáveis em seu interior são igualmente vedadas como captores naturais, salvo em condições muito específicas.
Quando o SPDA natural é permitido pela norma atualizada
A versão atual da NBR 5419:2026 não apenas permite o uso de componentes naturais: ela incentiva. A Parte 3, em sua introdução, recomenda que o tipo e a localização do SPDA sejam considerados desde o projeto inicial da construção, justamente para otimizar o aproveitamento dos elementos condutores existentes.
Mas “permitido” e “liberado sem condições” são coisas diferentes.
Condições obrigatórias que a estrutura precisa atender
Para que um elemento estrutural seja validado como componente natural do SPDA, ele precisa passar por um processo formal, que começa no projeto de SPDA. O engenheiro responsável deve identificar quais elementos serão usados, verificar se atendem às condições técnicas e documentar tudo isso de forma que fique registrado e disponível para futuras inspeções.
Não basta o prédio ser de concreto armado. É preciso comprovar que as armaduras têm continuidade elétrica real, e não apenas presumida.
Como funciona a verificação de continuidade elétrica

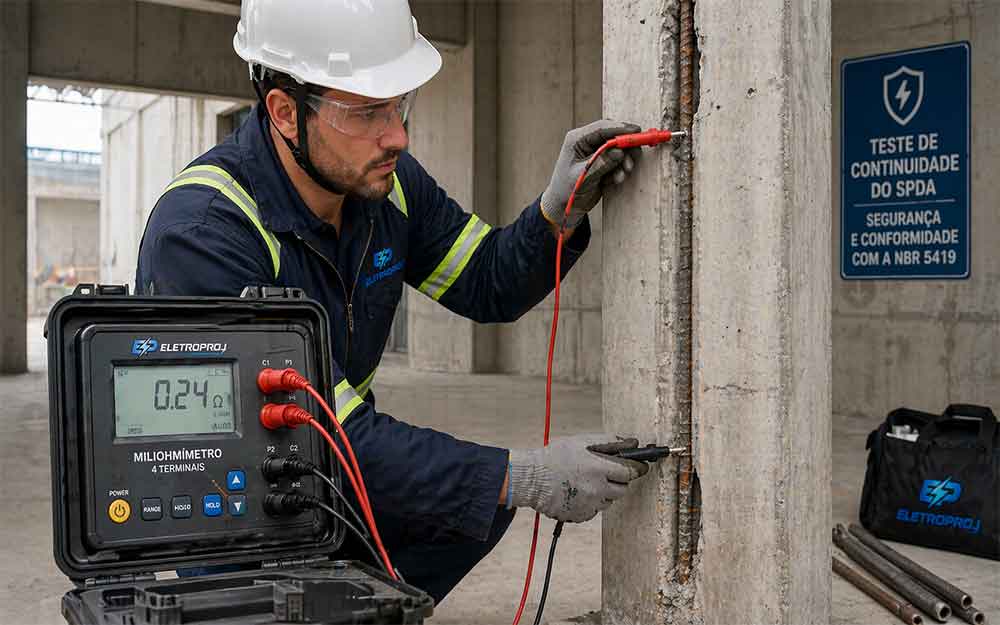

O ensaio de continuidade é a prova técnica de que o caminho elétrico dentro da estrutura existe e funciona. Ele é realizado com injeção de corrente entre pontos da estrutura, medindo a resistência ao longo do percurso. O limite aceito pela norma é 1 ohm. Qualquer medição acima disso invalida o elemento como componente natural.
O instrumento obrigatório para esse tipo de ensaio é o miliohmímetro, com configuração de quatro fios. A norma proíbe expressamente o uso de multímetro convencional e de terrômetro-alicate para essa medição, conforme o Anexo F da NBR 5419-3:2026. Esse ponto é frequentemente ignorado em laudos técnicos de baixa qualidade, o que compromete a validade da documentação.
Muitos síndicos e gestores de imóveis descobrem essa exigência somente quando precisam renovar o AVCB. O prédio pode ter estrutura de concreto armado e usar os pilares como descidas naturais há anos, mas sem o ensaio formal registrado, o sistema não está tecnicamente validado pela norma vigente.
SPDA natural e SPDA não natural: como eles se combinam na prática
Na maioria dos projetos reais, o que existe é um sistema híbrido: parte dos componentes é natural (aproveitando a estrutura) e parte é não natural (condutores e eletrodos instalados especificamente).
Por que quase todo prédio combina os dois
Um prédio de concreto armado pode ter seus pilares validados como descidas naturais, mas ainda assim precisar de um captor externo no topo, de um eletrodo de aterramento em anel ao redor da fundação, e de condutores adicionais em pontos onde a armadura não oferece continuidade suficiente.
É um equívoco comum imaginar que “SPDA natural” significa “não precisa de para-raios instalado”. O conceito se refere a partes do sistema que aproveitam a estrutura existente, não ao sistema como um todo. Esse é um dos pontos que diferenciam um projeto técnico sério de uma solução improvisada.
O papel do BEP na integração dos sistemas
Em prédios com componentes naturais, o BEP (Barra de Equipotencialização Principal) tem função ainda mais importante. É por ela que os condutores naturais (armaduras dos pilares, por exemplo) se interligam ao restante do sistema, incluindo o aterramento, as linhas de entrada de energia e os dispositivos de proteção contra surtos (DPS).
Sem uma barra de equipotencialização corretamente instalada e conectada, mesmo que os pilares tenham boa continuidade elétrica, o sistema não funciona como um conjunto integrado.
O que acontece quando a estrutura não atende aos requisitos
Nem toda edificação permite o uso de componentes naturais. Quando a estrutura não atende aos critérios, a solução passa a ser um SPDA com componentes exclusivamente não naturais, ou seja, condutores instalados do zero.
Alvenaria estrutural e armadura protendida: casos que a norma proíbe
Edifícios construídos em alvenaria estrutural (onde os blocos de tijolo cerâmico ou concreto sustentam a carga sem vigas e pilares de concreto armado convencionais) não podem ter seus elementos utilizados como descidas ou aterramento natural. A proibição é direta na NBR 5419-3:2026 e não admite exceções.
Estruturas protendidas, como mencionado antes, também estão expressamente fora dessa possibilidade. Esse detalhe faz diferença em projetos de galpões industriais modernos, onde a estrutura pode ser protendida e o projetista precisa dimensionar um SPDA completamente externo.
Quando a continuidade elétrica não pode ser confirmada
Para edificações existentes onde o projeto estrutural original não está disponível e não é possível fazer os ensaios elétricos com segurança (por exemplo, prédios sem acesso às armaduras), a norma é clara: sem comprovação, a armadura não pode ser validada. O engenheiro deverá recomendar um SPDA externo não natural.
Essa situação é frequente em edificações históricas e em prédios antigos de pequenas cidades, onde a documentação de obras simplesmente não existe. Em inspeções técnicas realizadas para adequação ao AVCB, esse cenário exige uma análise cuidadosa e, muitas vezes, soluções criativas para instalar os condutores sem comprometer a estética ou a integridade do imóvel.
SPDA natural exige projeto, laudo e documentação
Um aspecto que surpreende muitos proprietários e síndicos: mesmo quando o sistema usa componentes que já fazem parte do prédio, toda a documentação técnica exigida pela norma continua sendo obrigatória.
Por que a documentação é parte da exigência normativa
A seção 5.1.3 da NBR 5419-3:2026 é explícita ao dizer que os requisitos para uso de componentes naturais precisam estar “formalmente documentados”. Isso significa que o aproveitamento das armaduras ou da estrutura metálica não pode ser assumido tacitamente. Precisa estar registrado no projeto, comprovado por ensaios e incluído no laudo de inspeção.
Do ponto de vista do gestor do imóvel, isso tem implicação direta: a documentação incompleta pode invalidar o laudo técnico para fins de AVCB e colocar em risco a cobertura do seguro predial em caso de sinistro.
Muitos proprietários descobrem que o imóvel possui SPDA com componentes naturais, mas não possui a documentação de validação desses componentes. Esse ponto é, na prática, o problema mais recorrente encontrado em vistorias para renovação do AVCB.
O que deve constar no laudo de um sistema com componentes naturais
O laudo de SPDA de um sistema com componentes naturais precisa incluir, além dos itens comuns a qualquer laudo, a documentação de validação dos elementos estruturais utilizados. Isso abrange os resultados dos ensaios de continuidade elétrica, a identificação dos pontos ensaiados e a confirmação de que os requisitos da norma de 2026 foram atendidos.
Se a validação tiver sido feita durante a construção (para edificações novas), deve constar um relatório técnico com fotografias dos pontos inspecionados durante a obra. Para edificações existentes, os resultados das medições com miliohmímetro precisam estar registrados com os valores obtidos, a data de realização e a identificação do responsável técnico.
O sistema de proteção pode ser muito eficiente do ponto de vista técnico, mas sem essa documentação, ele não existe para fins de conformidade normativa.
Que tipo de imóvel você administra ou possui? Se quiser, descreva brevemente a estrutura e o que já existe instalado. Isso ajuda a indicar qual caminho costuma ser mais adequado para a regularização.
Perguntas Frequentes
O que é captor natural no SPDA? Captor natural é qualquer elemento metálico permanente da cobertura ou estrutura do prédio que pode substituir os captores instalados especificamente para o para-raios. Coberturas metálicas, ornamentações de aço e telhas metálicas com espessura adequada são exemplos. Para ser aceito como captor natural, o elemento precisa atender aos critérios de espessura mínima definidos na Tabela 3 da NBR 5419-3:2026 e não pode estar revestido com isolante acima de 1 mm.
Qualquer prédio de concreto armado pode usar SPDA natural? Não automaticamente. Prédios novos precisam ter suas armaduras construídas com as conexões corretas para garantir continuidade elétrica. Prédios existentes precisam passar por ensaios elétricos com miliohmímetro para comprovar essa continuidade. Se a continuidade não for confirmada, a armadura não pode ser validada como componente natural.
A NBR 5419 mudou as regras para SPDA natural em 2026? A versão de 2026 reforçou as exigências de documentação e ensaios para validação de componentes naturais e incluiu requisitos mais detalhados para edificações novas e existentes. Ela também tornou mais clara a proibição do uso de armaduras protendidas e alvenaria estrutural. Sistemas aprovados sob a versão anterior precisam ser avaliados para confirmar conformidade com os critérios atuais.
Minha empresa pode usar a estrutura metálica do galpão como descida de para-raios? Pode, desde que as estruturas de aço estejam interconectadas e atendam aos requisitos da seção 5.4.5 da norma. Um engenheiro eletricista precisa verificar as condições, definir os pontos de conexão com o subsistema de captação e aterramento, realizar os ensaios necessários e documentar tudo no projeto. Um galpão metálico sem essa validação formal não possui SPDA natural reconhecido pela norma.
Qual instrumento é usado para verificar a continuidade elétrica do SPDA natural? O instrumento obrigatório é o miliohmímetro (ou micro-ohmímetro) com configuração de quatro fios. A norma veda expressamente o uso de multímetro convencional e de terrômetro-alicate para esse ensaio. O valor máximo aceitável nas medições é de 1 ohm entre os pontos ensaiados.
