Para-Raio em Torre não é opcional, torres são alvos naturais de raios. Não por azar, mas por física. Quanto mais alto, mais exposto. Seja uma torre de telecomunicações, de energia ou uma grande estrutura metálica, todas enfrentam o mesmo risco. E a solução exige um sistema de proteção contra descargas atmosféricas projetado para esse nível de exposição, não um modelo genérico.
Se você administra, opera ou é responsável por uma torre e ainda não tem clareza sobre como funciona a proteção contra raios nesse tipo de estrutura, este artigo foi feito para você.
Torre é um dos alvos mais comuns de raios e tem motivo para isso
Por que a altura aumenta tanto o risco
Um raio se comporta como uma descarga elétrica que busca o caminho mais fácil entre a nuvem e o solo. Estruturas altas encurtam esse caminho. Quanto maior a torre, maior a probabilidade de ela ser atingida diretamente.
Há ainda um fenômeno específico para estruturas muito elevadas: em torres com centenas de metros, os próprios descargas podem partir de baixo para cima. Isso se chama líder ascendente, um processo em que a estrutura metálica, ao se eletrizar com a aproximação de uma nuvem carregada, passa a emitir um canal condutor em direção à nuvem. A NBR 5419-1:2026 destaca que, em estruturas muito altas, esse tipo de descarga ascendente pode se tornar predominante.
Na prática de projeto, torres de telecomunicações, mastros e estruturas altas recebem avaliações de risco diferenciadas justamente por isso. O número anual de eventos perigosos cresce com a altura da estrutura.
O que acontece quando um raio atinge uma torre sem proteção adequada
O dano mais evidente é físico: fusão de materiais, deformações em componentes metálicos, incêndio em equipamentos no topo. Mas o impacto vai além do ponto de impacto.
A corrente de uma descarga atmosférica percorre a estrutura inteira até chegar ao solo. No caminho, ela pode desviar para cabos de sinal, alimentação de energia, equipamentos de rádio, antenas e sistemas embarcados. O resultado é a destruição de transmissores, roteadores, baterias e toda a infraestrutura eletrônica instalada.
Em towers de telecomunicações que operam com prestação de serviço contínuo, um único evento não protegido pode gerar prejuízo financeiro expressivo, além de interrupção de serviços críticos. Esse risco é o principal argumento técnico e econômico para a proteção ser tratada como investimento, não como custo.
Como funciona um para-raio em torre na prática

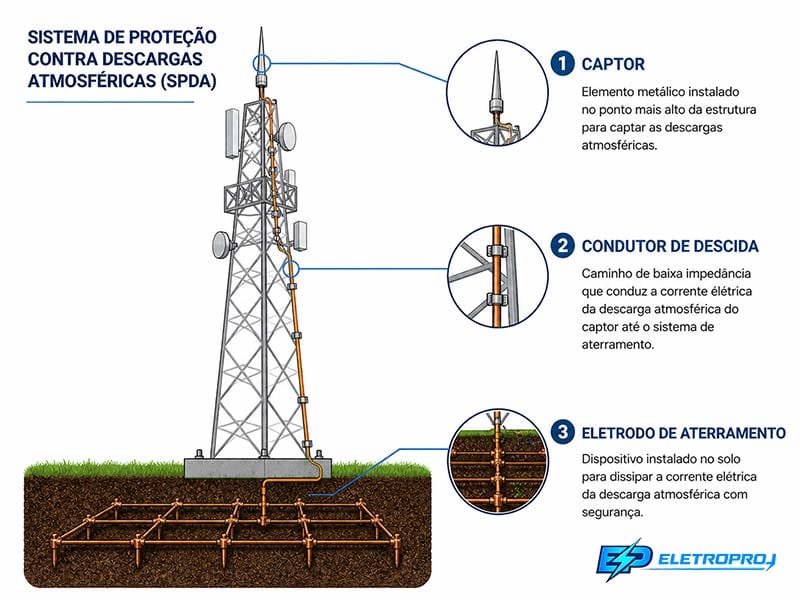

Um SPDA (Sistema de Proteção contra Descargas Atmosféricas) para torre segue a mesma lógica de qualquer outro sistema: interceptar o raio, conduzir a corrente com segurança e dispersá-la no solo. Mas as dimensões da estrutura e as particularidades de cada tipo de torre mudam bastante o projeto.
Captação: onde o raio é interceptado
O subsistema de captação é o ponto de recepção intencional da descarga. Em torres, esse papel pode ser desempenhado por captores instalados no topo da estrutura ou, em muitos casos, pela própria estrutura metálica da torre, o que a norma chama de componente natural.
Para entender melhor os diferentes tipos de captores e sistemas de proteção disponíveis, vale conhecer o guia completo sobre os tipos de SPDA. O mais importante é que o captor e seu posicionamento sejam dimensionados tecnicamente para cobrir toda a área da estrutura. Não adianta instalar qualquer haste no topo sem calcular o volume de proteção que ela realmente oferece.
Condução e aterramento: o caminho da corrente até o solo
Após o impacto, a corrente precisa descer pela estrutura sem causar centelhamentos perigosos para equipamentos próximos. Esse trajeto é feito pelos condutores de descida, que podem ser cabos instalados externamente ou a própria estrutura metálica da torre, quando eletricamente contínua.
No fundo da estrutura, os eletrodos de aterramento recebem essa corrente e a dissipam no solo. O dimensionamento do aterramento depende do tipo de solo local, da sua resistividade e da configuração dos eletrodos. Em muitos terrenos rochosos ou com solo seco, esse é o ponto mais crítico e mais caro do projeto.
Proteção interna: o que ninguém vê mas faz diferença
Uma torre de telecomunicações repleta de equipamentos eletrônicos precisa de uma camada adicional de proteção. Mesmo quando o sistema externo funciona perfeitamente, a corrente da descarga atmosférica gera campos eletromagnéticos que induzem tensões nos cabos internos.
É aqui que entram os DPS (Dispositivos de Proteção contra Surtos), instalados nas entradas de alimentação e de sinal. Eles funcionam como válvulas de segurança elétrica: quando uma sobretensão passa pelo cabo, o DPS desvia essa energia para o terra antes que ela chegue ao equipamento. Em inspeções técnicas realizadas em torres de telecomunicações, é comum encontrar equipamentos danificados por surtos justamente porque o sistema externo estava presente, mas os DPS não tinham sido instalados ou estavam com a vida útil esgotada.
O que a NBR 5419 atualizada exige para torres altas
A norma ABNT NBR 5419, atualizada em 2026, traz exigências específicas para estruturas de grande altura que muita gente desconhece. Para entender os detalhes completos da norma, há um guia completo da NBR 5419 disponível no site.
A regra dos 60 metros que muda tudo
Para estruturas com até 60 metros de altura, a proteção se concentra principalmente no topo e nas coberturas. A probabilidade de um raio atingir a fachada dessa estrutura é considerada baixa o suficiente para ser desconsiderada no projeto.
Mas a partir de 60 metros, o cenário muda completamente. A Parte 3 da norma vigente, estabelece que estruturas acima desse limite precisam de proteção complementar nas laterais. E mais: essa proteção complementar deve ser projetada para cobrir os 20% superiores da altura total que excedam 60 metros.
Pense em uma torre de 100 metros. Os 40 metros que ultrapassam o limite de 60 metros correspondem ao trecho superior da estrutura. Os 20% da altura total equivalem a 20 metros, contados a partir do topo. Toda essa faixa precisa de proteção lateral adicional, com captores posicionados especialmente em cantos, quinas, bordas e saliências significativas.
Descargas laterais: o perigo que vem pela fachada
Em estruturas muito altas, o raio não cai apenas de cima. Ele pode atingir varandas, saliências, antenas laterais e qualquer protuberância que esteja exposta nos andares superiores. Isso se chama descarga lateral.
A norma 2026 é clara ao exigir que essa possibilidade seja verificada pelo método da esfera rolante para nível de proteção IV, justamente nos trechos altos da estrutura. Esse ponto é frequentemente ignorado em projetos de torres mais antigas, que foram concebidos sem essa análise específica.
Métodos de posicionamento dos captores aceitos pela norma
A NBR 5419-3:2026, reconhece três métodos para determinar onde os captores precisam ser instalados: o método do ângulo de proteção, o método da esfera rolante e o método das malhas.
Para torres altas, a norma vigente restringe o método do ângulo de proteção. Acima de determinadas alturas, esse método deixa de ser aplicável e apenas a esfera rolante ou o método das malhas podem ser usados. Esse detalhe tem implicação direta no projeto: um engenheiro que usar o método errado para uma torre alta estará fora de conformidade com a norma, mesmo que o resultado final pareça razoável.
Tipos de torre e as diferenças no projeto de proteção
Torres de telecomunicações
São as estruturas mais comuns no contexto urbano e rural. Funcionam como suporte para antenas de celular, rádio, TV e transmissão de dados. Por concentrarem equipamentos eletrônicos sensíveis, a proteção interna contra surtos é tão importante quanto o sistema externo.
Em projetos de torres de telecomunicações, um erro frequente observado em campo é a ausência de DPS coordenados nas entradas de cabos de alimentação e sinal. O sistema externo pode estar impecável, mas sem essa proteção interna, um raio próximo já é suficiente para destruir os equipamentos via indução eletromagnética, sem sequer atingir a torre diretamente.
Torres metálicas autossustentantes e estaiadas
Torres metálicas têm uma vantagem estrutural: a própria estrutura pode ser usada como componente natural do SPDA. Mas para isso, ela precisa ter continuidade elétrica comprovada — ou seja, todas as junções e conexões precisam garantir que a corrente de um raio percorreu o trajeto certo até o eletrodo de aterramento, sem desvios.
Para estruturas industriais e galpões metálicos, o funcionamento é parecido, e há detalhes importantes sobre como o SPDA industrial é projetado nesse contexto.
Torres de energia e subestações
Torres de linhas de transmissão e torres de subestações elétricas trabalham em contexto de alta tensão e precisam de sistemas de proteção compatíveis com essa realidade. O aterramento, em especial, precisa ser dimensionado para dissipar correntes de descarga sem criar tensões de passo e toque perigosas para quem estiver próximo da base da torre.
Esse é um ponto que vai além da proteção do equipamento: é questão de segurança das pessoas que trabalham ou transitam na área.
Inspeção e manutenção do SPDA em torres: o que a norma diz
Instalar o para-raio é só o primeiro passo. Um sistema mal mantido pode perder sua eficácia sem que isso seja visível a olho nu. Conexões corroídas, condutores frouxos, eletrodos de aterramento com continuidade elétrica comprometida — tudo isso acontece de forma silenciosa ao longo do tempo.
Com que frequência inspecionar
A NBR 5419-3:2026, estabelece os intervalos de inspeção periódica com base no tipo de estrutura e nas condições de uso.
Torres que prestam serviços considerados essenciais, como telecomunicações e transmissão de energia, precisam ser inspecionadas a cada um ano. Para as demais estruturas, o intervalo máximo é de três anos. Vale lembrar que a inspeção deve ser realizada também após qualquer modificação na torre, após reformas e sempre que houver suspeita de que a estrutura foi atingida por raio.
O resultado dessa inspeção precisa estar documentado em um laudo SPDA, emitido por engenheiro eletricista com registro ativo no CREA, acompanhado da ART correspondente.
O que é verificado em cada inspeção
A inspeção periódica inclui verificação visual de corrosão nos captores e condutores, análise das conexões entre os componentes, medição da continuidade elétrica dos condutores não naturais com miliohmímetro e conferência dos DPS instalados.
A norma vigente é direta ao afirmar que a eficácia do SPDA não depende da medição de resistência do eletrodo de aterramento com telurômetro. O que importa é a continuidade elétrica de todo o circuito, verificada com o instrumento correto. Isso é diferente do que muitos técnicos ainda praticam no campo, especialmente em sistemas instalados antes da atualização de 2026.
A torre que administra uma operação ininterrupta merece o mesmo nível de rigor na manutenção que qualquer outro ativo crítico da infraestrutura. Se quiser, descreva brevemente o tipo de torre que você opera — isso ajuda a indicar qual costuma ser o caminho mais adequado para a inspeção.
Perguntas Frequentes
Torre metálica já é um para-raios por si mesma? Nem sempre. Uma torre metálica pode ser usada como componente natural do SPDA, mas somente se ela tiver continuidade elétrica comprovada e um sistema de aterramento adequado na base. Sem essas condições documentadas, ela não está conforme a norma.
Qual o nível de proteção geralmente exigido para torres? Depende da análise de risco específica de cada estrutura. A norma NBR 5419-2:2026 define o procedimento de cálculo considerando a localização geográfica, a altura, o tipo de uso e o conteúdo da torre. Torres de telecomunicações e estruturas com serviço essencial geralmente recebem nível de proteção I ou II, os mais rigorosos.
Uma torre com para-raios atrai mais raios do que uma sem? Não. O que o para-raio faz é captar o raio que já vai atingir a estrutura e direcioná-lo com segurança para o solo. A torre continuaria sendo atingida com ou sem o sistema instalado. A diferença é que, com proteção adequada, os danos são evitados.
O que mudou na NBR 5419 de 2026 para torres? A versão 2026 da norma detalha com mais precisão as exigências para proteção lateral em estruturas acima de 60 metros, incluindo a obrigatoriedade de análise pelo método da esfera rolante para nível de proteção IV nos trechos superiores. Também reforça os critérios de continuidade elétrica e o uso correto dos instrumentos de medição nas inspeções. Projetos elaborados com base na versão anterior (2015) precisam ser avaliados quanto à adequação.
Quem pode instalar e assinar o laudo de SPDA em uma torre? Engenheiro eletricista com registro ativo no CREA, habilitado para projetos e instalações elétricas. O laudo precisa ser acompanhado de ART (Anotação de Responsabilidade Técnica), que é o documento que formaliza a responsabilidade técnica do profissional pelos serviços executados.
Próximo passo
Se você é responsável por uma torre e ainda não tem certeza se o sistema de proteção instalado atende à norma vigente, o caminho mais seguro é uma avaliação técnica feita por um engenheiro habilitado.
A Eletroproj realiza projetos, instalações e laudos de SPDA para torres, estruturas metálicas e sistemas industriais, com base na NBR 5419:2026. Se quiser saber mais, entre em contato e descreva a estrutura que você precisa proteger.
Referência técnica: ABNT NBR 5419-1:2026, NBR 5419-2:2026, NBR 5419-3:2026 e NBR 5419-4:2026 — Proteção contra descargas atmosféricas.
