O que é o captor Franklin?

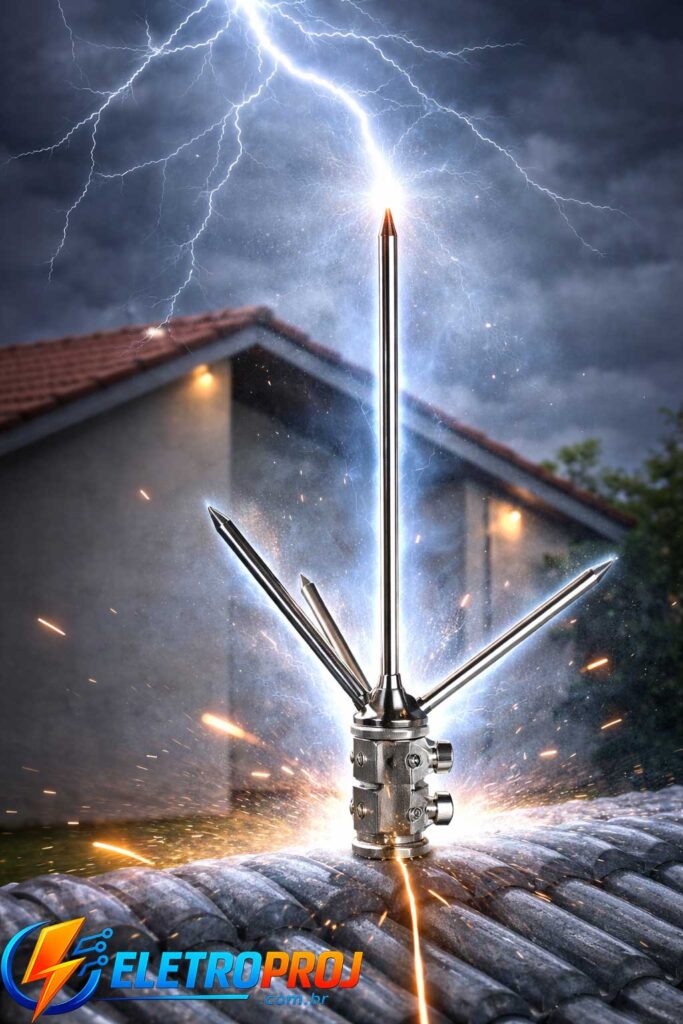

O captor Franklin é a haste metálica instalada no ponto mais alto de uma edificação para interceptar raios antes que eles atinjam a estrutura. É o componente mais visível de um sistema de para-raios (SPDA) e recebe esse nome em homenagem a Benjamin Franklin, que no século XVIII demonstrou que uma ponta metálica elevada poderia captar descargas atmosféricas de forma controlada.
De onde vem o nome “Franklin”
Benjamin Franklin realizou, em 1752, o famoso experimento com uma pipa durante uma tempestade. Ele provou que os raios são fenômenos elétricos e que uma haste metálica pontiaguda, conectada ao solo por um condutor, poderia captar essa descarga e direcioná-la com segurança para a terra.
O princípio é o mesmo até hoje: oferecer ao raio um caminho preferencial, protegendo o restante da edificação. Na linguagem técnica da ABNT NBR 5419, atualizada em 2026, esse componente é chamado de “captor vertical”. O termo “Franklin” é uma referência histórica consagrada no mercado, não uma nomenclatura oficial da norma.
Qual é a função do captor no sistema de para-raios
O captor é apenas a primeira peça do sistema completo de proteção contra descargas atmosféricas. Ele funciona como o ponto de entrada: recebe a descarga elétrica. Mas, sozinho, não protege nada.
Para o sistema funcionar, o raio captado pela haste precisa percorrer cabos condutores de descida até chegar ao aterramento, onde a energia é dissipada no solo. Sem essa sequência completa (captação, condução e aterramento), a haste no telhado não tem utilidade prática.
Se você quer entender como o sistema inteiro de para-raios funciona, do topo do prédio até o solo, vale conferir nosso artigo dedicado ao tema.
Como o captor Franklin funciona na prática?
O captor Franklin cria um ponto preferencial de incidência para o raio. Em vez de a descarga atingir qualquer lugar da edificação de forma imprevisível, ela é direcionada para a haste metálica, que está preparada para receber essa energia e conduzi-la com segurança até o solo.

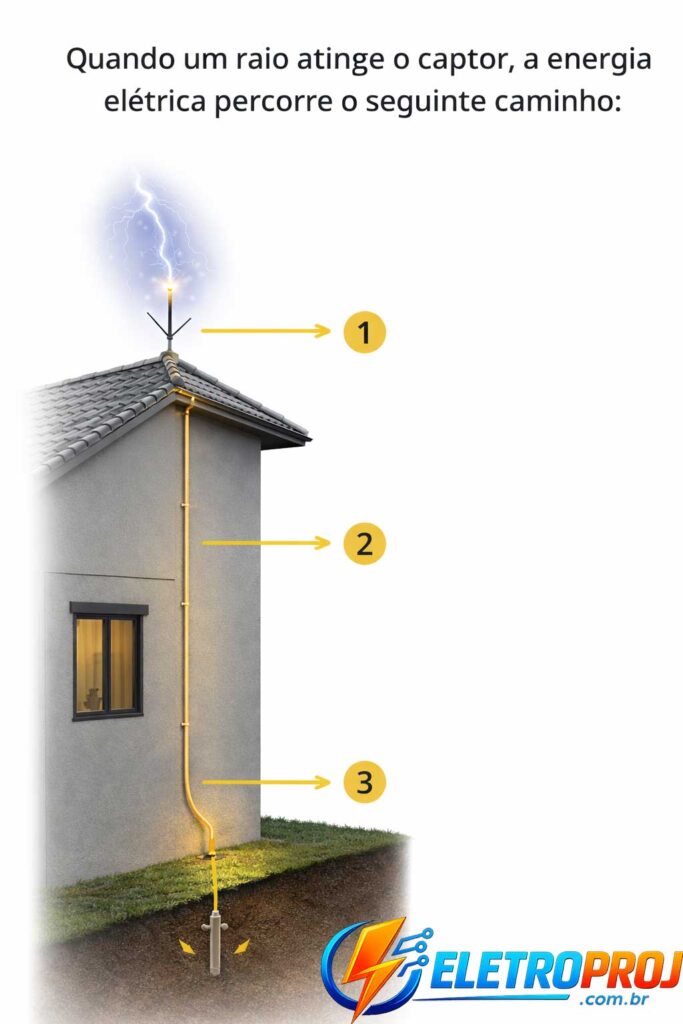

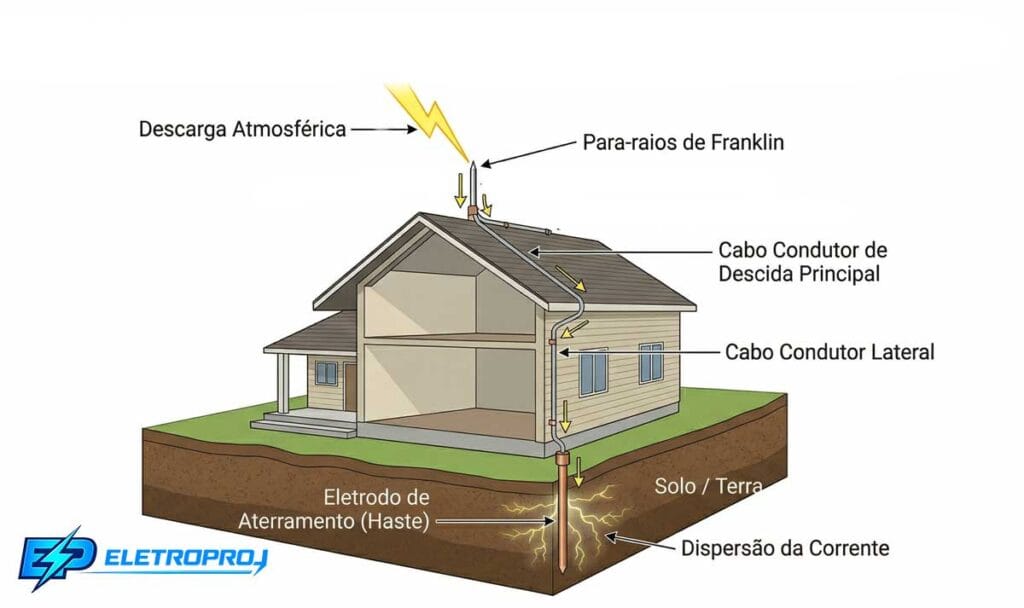

O caminho do raio: da haste até o solo
Quando um raio atinge o captor, a energia elétrica percorre um caminho definido:
- Captação: a haste metálica no topo da edificação recebe a descarga.
- Condução: cabos de cobre ou alumínio, fixados ao longo da parede externa do prédio, levam essa energia para baixo.
- Aterramento: no solo, eletrodos metálicos enterrados dissipam a corrente na terra.
Esse percurso acontece em frações de segundo. O objetivo é que toda a energia do raio percorra esse caminho controlado, sem passar pela estrutura do prédio, pela rede elétrica ou por equipamentos internos.

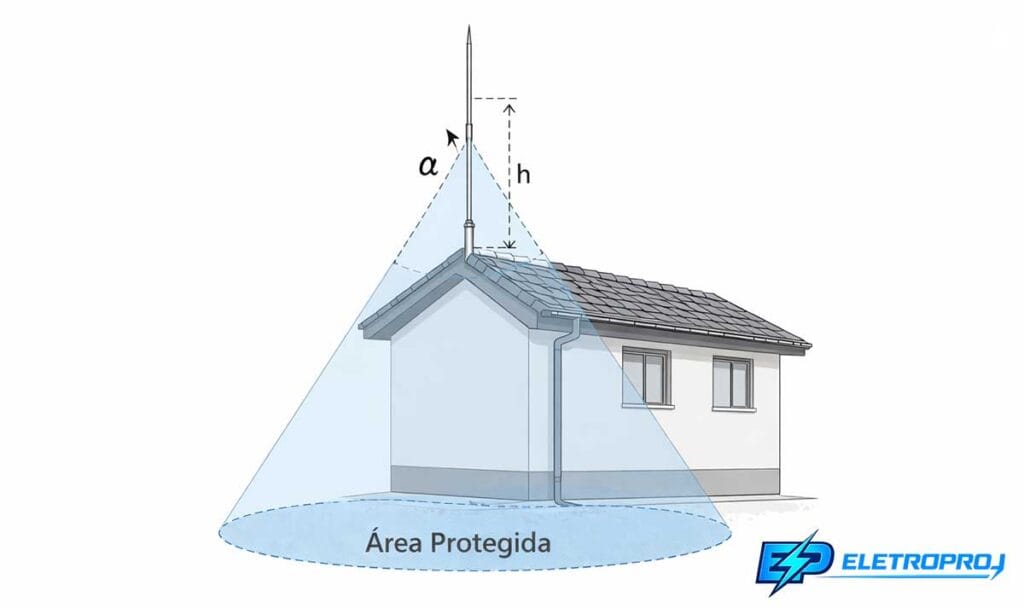

Qual é a área de proteção de um captor Franklin

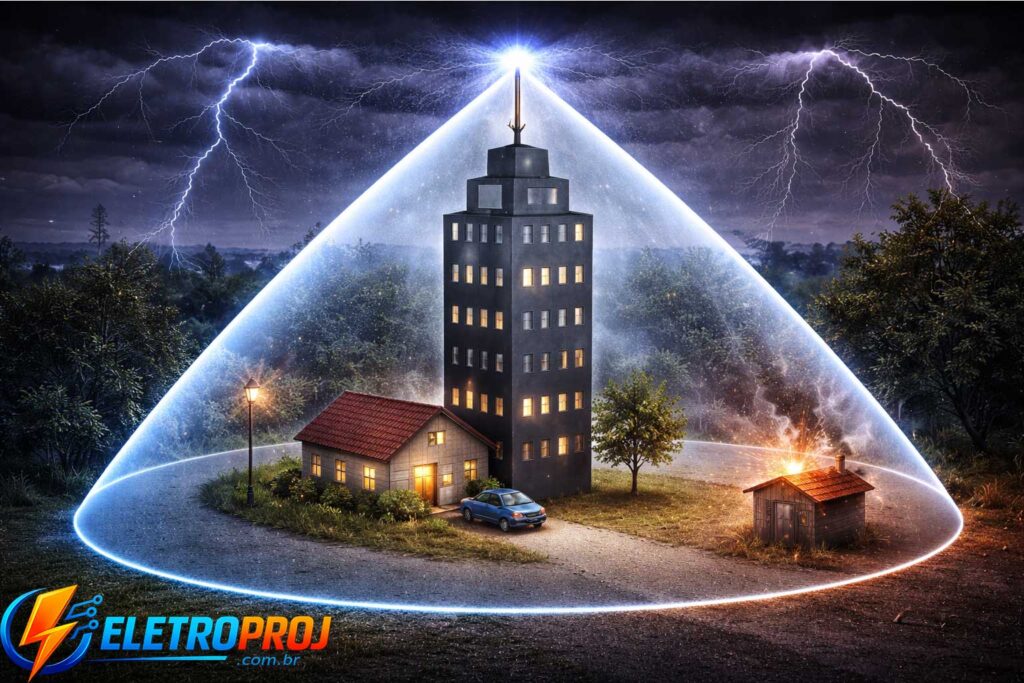

Um captor Franklin não protege uma área ilimitada. Segundo a Parte 3 da norma NBR 5419, o volume de proteção de um captor vertical corresponde a um cone imaginário com vértice na ponta da haste. Tudo que estiver dentro desse cone tem proteção contra incidência direta de raios.
O tamanho desse cone depende de dois fatores: a altura da haste acima do plano de referência (geralmente o telhado) e o nível de proteção definido na análise de risco. Quanto mais exigente o nível de proteção, menor o ângulo do cone e, portanto, menor a área coberta por cada haste. Isso pode significar a necessidade de várias hastes para cobrir toda a área do telhado.
Um detalhe importante: o nível de proteção não é definido pelo tipo de edificação (hospital, escola, condomínio), mas pelo resultado da análise de risco conforme a Parte 2 da norma. Na prática de projeto, é comum que edificações com grande circulação de pessoas ou materiais sensíveis exijam níveis mais restritivos, mas essa definição sempre passa por cálculo.
O captor Franklin tem limite de altura?
Sim, e esse é um ponto que muita gente desconhece. O método do ângulo de proteção (que é o método técnico por trás do captor Franklin) só pode ser usado até determinadas alturas. A versão 2026 da NBR 5419 mantém limites claros na Figura 1 da Parte 3: acima de certos valores de altura, o método deixa de ser aplicável e o projeto precisa adotar outro método, como a esfera rolante ou as malhas.
Na prática, isso significa que para prédios muito altos o captor Franklin pode não ser a solução adequada, mesmo que o instalador ofereça essa opção.
Captor Franklin atrai raios?
Essa é uma das dúvidas mais comuns. E a resposta curta é: não. O captor não “atrai” raios que cairiam em outro lugar.
O que realmente acontece durante uma descarga atmosférica
Um raio acontece quando a diferença de carga elétrica entre a nuvem e o solo atinge um ponto crítico. A haste metálica pontiaguda facilita a formação do chamado “líder ascendente”, uma corrente que sobe da ponta da haste em direção à nuvem, conectando-se ao raio em formação. Isso faz com que a descarga atinja a haste e não o telhado, a caixa d’água ou a antena.
Muitos síndicos se preocupam com a ideia de “atrair raios” para o prédio. Na prática, é o contrário: o raio já cairia naquela região. O captor apenas garante que, quando isso acontecer, a energia tem um caminho seguro para o solo. É a diferença entre o raio atingir uma haste preparada para isso ou atingir a quina do prédio, a antena ou o telhado desprotegido.
Muitos gestores chegam a essa pesquisa justamente porque receberam uma notificação ou recomendação técnica e ficam em dúvida sobre o que realmente é necessário. Cada edificação tem características próprias que influenciam a escolha do sistema. Você já recebeu algum laudo ou indicação sobre qual método seria mais adequado para o seu caso?
Quando o captor Franklin é indicado?
O método do ângulo de proteção (popularmente chamado de “método Franklin”) é mais indicado para edificações de porte pequeno a médio, com geometria simples e telhado de pouca extensão. É o sistema mais tradicional e, em muitos casos, o mais econômico.
Edificações onde o Franklin é mais usado

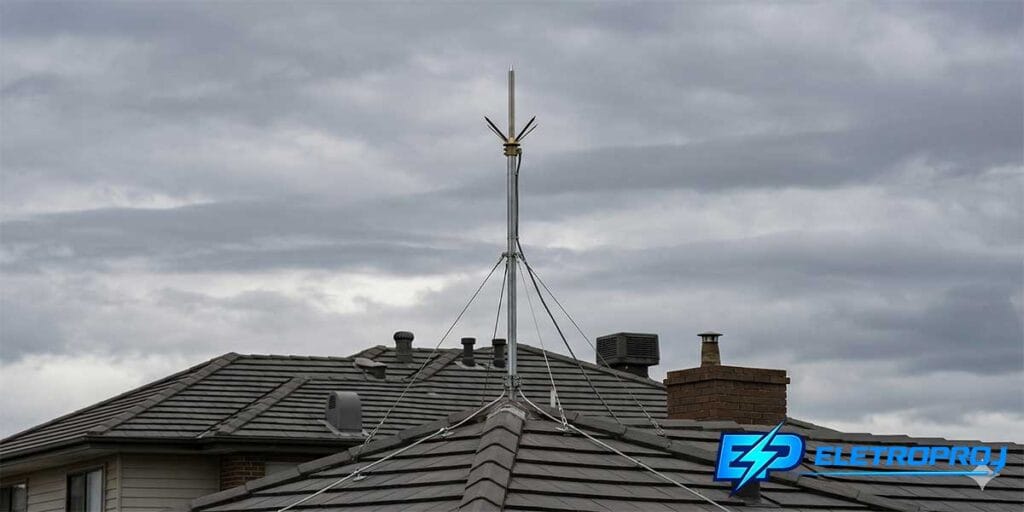

O captor Franklin é frequentemente instalado em casas e sobrados em áreas de alta incidência de raios, prédios residenciais de poucos andares, igrejas, escolas, pequenos comércios, galpões com cobertura metálica simples e torres de telecomunicação. Em edificações com telhado concentrado em uma área relativamente pequena, poucas hastes podem ser suficientes para cobrir toda a estrutura.
Quando outro método de captação pode ser mais adequado
O Franklin não é a melhor escolha para todas as situações. A norma NBR 5419 reconhece três métodos para posicionar o subsistema de captação: o método do ângulo de proteção (Franklin), o método da esfera rolante e o método das malhas.
Prédios muito altos, com telhados extensos ou geometria complexa, podem exigir mais hastes do que seria prático. Nesses casos, o método das malhas (muitas vezes chamado no mercado de “Gaiola de Faraday”) ou o uso de componentes naturais da própria estrutura de concreto armado costumam ser mais eficientes.
A definição do método ideal faz parte do projeto de SPDA e depende da análise de risco feita por engenheiro. Não é uma escolha do instalador nem do proprietário do imóvel. Se quiser entender as diferenças entre os métodos, confira o artigo Tipos de SPDA e Para-Raios: Guia Completo.
Para mais detalhes sobre o sistema Franklin completo, temos um artigo específico que aprofunda o tema.
Como é a instalação do captor Franklin?
A instalação de um sistema com captor Franklin envolve mais do que fixar uma haste no telhado. É um conjunto de componentes que precisam ser dimensionados, posicionados e conectados conforme a norma técnica.

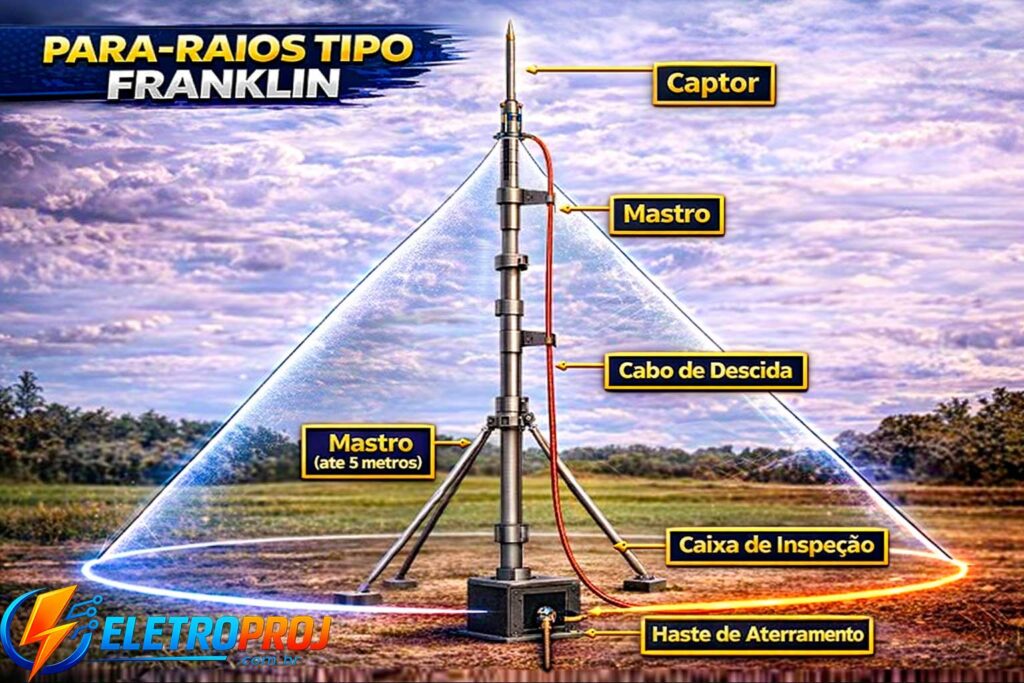

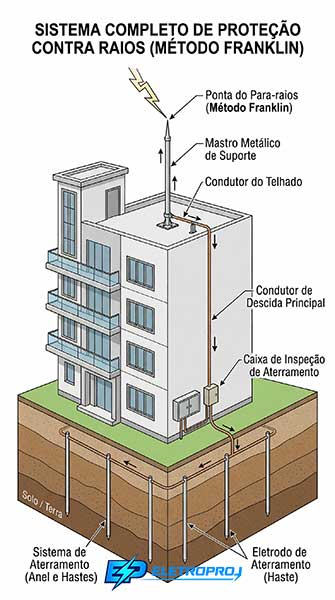

Componentes do sistema completo
Um sistema de para-raios com captor Franklin é composto por:
Captor (haste): peça metálica (geralmente aço inox, cobre ou aço zincado) fixada em mastro sobre o telhado. Segundo a Tabela 7 da Parte 3 da NBR 5419, captores verticais maciços devem ter seção mínima de 200 mm² e diâmetro mínimo de 16 mm. Não é necessário acessório na ponta.
Mastro de sustentação: estrutura que eleva a haste acima do ponto mais alto da edificação.
Condutores de descida: cabos de cobre nu ou alumínio que conectam o captor ao aterramento, descendo pelas paredes externas.
Sistema de aterramento: eletrodos (hastes) enterrados no solo, conectados aos condutores de descida, responsáveis por dissipar a energia do raio na terra.
Conectores e fixadores: peças que garantem a conexão elétrica entre todos os componentes.
Todos esses elementos precisam ser especificados no projeto, com materiais e dimensões definidos pela norma vigente.
Etapas básicas da instalação
De forma simplificada, a instalação segue esta sequência: elaboração do projeto de SPDA por engenheiro habilitado, instalação do sistema de aterramento, fixação dos condutores de descida nas paredes externas, instalação do mastro e da haste captora no telhado, conexão de todos os componentes e verificação da continuidade elétrica do sistema, seguida da emissão do laudo de conformidade com ART.
O tempo de instalação varia conforme o porte da edificação. Em uma casa ou sobrado, pode levar de 1 a 2 dias. Em um prédio comercial, de 3 a 7 dias.
A importância do projeto assinado por engenheiro
Instalar um sistema de para-raios sem projeto técnico é um dos erros mais frequentes observados em campo. O projeto de SPDA define quantas hastes são necessárias, onde cada uma deve ser posicionada, qual o caminho dos cabos de descida, quantos pontos de aterramento são exigidos e quais materiais devem ser usados. Tudo isso é calculado com base na geometria da edificação, no nível de proteção exigido e na análise de risco conforme a NBR 5419.
A própria norma, em sua versão de 2026, determina que o SPDA deve ser projetado e instalado por profissionais com conhecimento específico. Sem projeto assinado por engenheiro com ART (Anotação de Responsabilidade Técnica) registrada no CREA, o sistema é considerado irregular, mesmo que esteja fisicamente instalado. Isso pode impedir a emissão do AVCB e invalidar a cobertura do seguro predial.
Quanto custa um captor Franklin?
O preço de um captor Franklin como peça avulsa é relativamente baixo. Uma haste captora de aço inoxidável custa, em média, entre R$ 50 e R$ 250, dependendo do material e comprimento. Mas esse valor representa uma fração mínima do custo total do sistema.
Preço do captor (peça) versus preço do sistema completo
É importante não confundir o preço da haste com o custo da instalação. O captor é apenas um dos componentes. O investimento real está no conjunto: projeto, materiais (cabos, conectores, hastes de aterramento), mão de obra e laudo final.
Valores de referência para o sistema completo com captor Franklin:
- Casa ou sobrado: R$ 2.500 a R$ 6.000 (projeto + instalação + laudo)
- Prédio residencial pequeno (até 4 andares): R$ 8.000 a R$ 20.000
- Prédio médio (8 a 15 andares): R$ 15.000 a R$ 40.000
- Galpão industrial ou comercial: R$ 10.000 a R$ 30.000, dependendo da área
Esses valores incluem projeto assinado por engenheiro, instalação dos componentes e laudo de conformidade.
O que faz o preço variar
Vários fatores influenciam o custo final: altura e área da edificação, número de hastes necessárias (que depende do nível de proteção e da geometria do telhado), tipo de solo (solos com alta resistividade exigem aterramento mais elaborado), acesso ao telhado (andaimes e equipamentos de altura elevam o custo), região do país e necessidade de adequação de sistema existente.
O custo pode variar bastante dependendo da estrutura do imóvel. Você já recebeu algum orçamento ou ainda está na fase de entender como funciona o processo?
Manutenção e inspeção do sistema com captor Franklin
Um sistema de para-raios com captor Franklin não é “instale e esqueça”. Ele precisa de inspeção periódica para garantir que continua funcionando e conforme a norma.
Com que frequência o sistema precisa ser inspecionado
A versão 2026 da NBR 5419, na Parte 3, define os intervalos de inspeção periódica com base no tipo e uso da estrutura, não pelo nível de proteção:
- 1 ano: para estruturas com áreas classificadas (ambientes com risco de explosão), munição, explosivos, componentes tóxicos, locais expostos a corrosão atmosférica severa (regiões litorâneas, ambientes industriais agressivos) ou estruturas de fornecedores de serviços essenciais (energia, água, sinais, apoio à vida).
- 3 anos: para as demais estruturas.
Esse critério foi revisado na atualização de 2026. Na versão anterior da norma, os prazos eram diferentes. A mudança para 3 anos no caso geral não significa menos rigor, e sim uma adequação baseada na experiência acumulada.
Sem laudo válido, o Corpo de Bombeiros pode negar a renovação do AVCB (Auto de Vistoria do Corpo de Bombeiros). Em caso de sinistro, a seguradora pode recusar a cobertura se o laudo estiver vencido.
Sinais de que algo pode estar errado
Entre uma inspeção e outra, alguns sinais visíveis podem indicar problemas no sistema: haste captora torta, solta ou com sinais de oxidação intensa, cabos de descida soltos, rompidos ou desconectados, conexões com sinais de corrosão (manchas verdes em cobre, ferrugem em aço), obras ou reformas no telhado que possam ter deslocado componentes, e instalação de novas antenas, caixas d’água ou estruturas metálicas acima da linha de proteção original.
Em muitos edifícios antigos, encontramos sistemas onde a haste ainda está no lugar, mas as conexões dos cabos de descida foram rompidas por reformas ou simplesmente corroeram com o tempo. Um sistema com conexão interrompida pode não funcionar no momento em que for necessário.
Se você perceber qualquer um desses sinais, é recomendável solicitar uma inspeção técnica antes do prazo regular.
Muitos síndicos e gestores não sabem quando foi feita a última inspeção do sistema. Você tem essa informação disponível sobre o seu imóvel?
Perguntas Frequentes
O captor Franklin serve para qualquer tipo de imóvel?
O captor Franklin pode ser usado em diversos tipos de edificação, mas nem sempre é a melhor opção. Para casas, sobrados, pequenos prédios e galpões simples, costuma ser a solução mais prática e econômica. Prédios muito altos ou com telhados extensos podem se beneficiar mais de outros métodos de captação, como o método das malhas. A definição parte da análise de risco feita no projeto.
Posso instalar um captor Franklin por conta própria?
Não é recomendável. A instalação de para-raios exige projeto técnico assinado por engenheiro, cálculo de posicionamento das hastes, dimensionamento dos cabos e do aterramento, e emissão de laudo com ART. Uma instalação sem essas etapas é considerada irregular e não tem validade legal. Trabalhar em altura e com sistemas elétricos também envolve riscos sérios de segurança.
Qual a diferença entre captor Franklin e para-raios ionizante?
O captor Franklin é uma haste metálica simples, reconhecida pela norma brasileira NBR 5419 e aceita pelo Corpo de Bombeiros. O para-raios ionizante (ou PDC) utiliza um dispositivo que supostamente antecipa a captação do raio. A NBR 5419 não reconhece esse tipo de dispositivo, e a maioria dos órgãos técnicos brasileiros não aceita laudos baseados nele. Instalar um para-raios ionizante pode resultar em um sistema que não será aprovado nas vistorias.
O que mudou na norma de para-raios em 2026 que afeta o captor Franklin?
A atualização de 2026 da NBR 5419 trouxe algumas mudanças relevantes. Entre elas, o intervalo de inspeção periódica para estruturas comuns passou de 2 para 3 anos, e o critério para definir esse prazo agora é baseado no tipo e uso da estrutura, não no nível de proteção. A norma também reforçou que a medição de resistência de aterramento não é necessária para verificar a eficácia do SPDA, o que muda a forma como muitas inspeções eram conduzidas. Os requisitos técnicos de materiais e dimensões dos captores verticais foram mantidos.
