O laudo de aterramento é o documento técnico que comprova que o sistema de aterramento de uma edificação foi inspecionado por um engenheiro habilitado e está funcionando corretamente. Em linguagem simples: é o atestado de que a energia que precisa ir para o solo, de fato, vai.
O aterramento é um dos componentes mais críticos de qualquer instalação elétrica. Ele garante que, em caso de falha elétrica ou descarga atmosférica, a corrente seja desviada com segurança para a terra, sem passar pelas pessoas, pelos equipamentos ou pela estrutura do imóvel.
Muita gente descobre a exigência do laudo na hora errada: quando vai renovar o AVCB, quando a seguradora pede documentação ou quando a vistoria do Corpo de Bombeiros reprova a edificação. Entender o que é o laudo, quando ele é obrigatório e o que ele verifica evita essa situação.
O Que É o Laudo de Aterramento, Afinal?
O laudo de aterramento é um relatório técnico emitido por um engenheiro eletricista com registro ativo no CREA. Ele documenta os resultados de uma inspeção feita no sistema de aterramento da edificação, com medições, verificações e a conclusão sobre se o sistema está conforme a norma.
A diferença entre ter aterramento e ter laudo
Ter aterramento instalado não é a mesma coisa que ter o laudo. O aterramento é a parte física: os cabos, os eletrodos enterrados no solo, as conexões. O laudo é a prova de que esse conjunto foi inspecionado por um profissional habilitado e está funcionando corretamente.
É como a revisão do carro: o veículo pode estar na garagem, mas só depois da revisão feita e documentada você sabe se está em condições de rodar com segurança.
Em muitos edifícios que passam por inspeção técnica, o sistema estava instalado há anos, mas nunca havia sido formalmente verificado. O aterramento existia, mas ninguém sabia ao certo se as conexões estavam íntegras, se os condutores tinham continuidade elétrica ou se o solo ao redor dos eletrodos havia se degradado com o tempo.
O que o laudo comprova na prática
O laudo documenta que o sistema foi inspecionado visualmente, que foram realizados ensaios de continuidade elétrica nos condutores e nas ligações equipotenciais, e que o resultado está dentro do que a norma exige.
Ele também registra quem fez a inspeção, com qual instrumento e em que data, e inclui a ART (Anotação de Responsabilidade Técnica), que é o documento que vincula o engenheiro ao serviço prestado. Sem ART, o laudo não tem validade técnica nem legal.
Por que o aterramento precisa ser verificado periodicamente
O aterramento não é permanente por natureza. Com o tempo, os eletrodos sofrem corrosão, o solo ao redor seca ou muda de composição, conexões oxidam e a resistência do sistema pode aumentar até o ponto em que ele deixa de funcionar como deveria.
É comum encontrar sistemas que parecem intactos visualmente, mas que apresentam falhas de continuidade elétrica nas medições. Isso costuma gerar problemas graves em caso de curto-circuito ou de queda de raio, justamente quando o sistema é mais necessário.
Por Que o Aterramento É Tão Importante no SPDA?
O subsistema de aterramento é a parte final do sistema de proteção contra descargas atmosféricas (SPDA). Quando um raio atinge o para-raios, a corrente percorre um caminho desde o ponto de captação no topo da edificação até o solo. O aterramento é essa última etapa: dispersar toda aquela energia elétrica na terra, de forma controlada.
O que acontece sem aterramento adequado
Se o aterramento estiver com algum problema, a corrente do raio não consegue se dissipar corretamente. Ela se espalha pela estrutura da edificação, pelos sistemas elétricos internos e até pelo solo ao redor do imóvel.
Quando a corrente não encontra um caminho limpo até a terra, ela procura outro, e esse caminho nem sempre é um condutor elétrico. Pode ser a estrutura metálica do prédio, uma tubulação hidráulica, um cabo de rede. Qualquer equipamento conectado nesse momento pode ser danificado, e pessoas que estejam em contato com partes metálicas correm risco.
O aterramento e a segurança das pessoas
A NBR 5419-3:2026 aborda especificamente os riscos de tensão de toque (quando alguém encosta em uma superfície metálica energizada) e de tensão de passo (quando existe uma diferença de potencial entre dois pontos no chão, perto de onde a corrente está se dispersando). Esses dois fenômenos são mais comuns do que parecem, especialmente em galpões metálicos, postos de combustível e áreas abertas.
Um aterramento bem executado e periodicamente inspecionado reduz esses riscos a níveis seguros. Um aterramento com conexões soltas, corroídas ou eletrodos degradados pode não cumprir essa função quando mais importa.
Quando o Laudo de Aterramento É Obrigatório?
Na prática, o laudo de aterramento é exigido em qualquer edificação que possua SPDA instalado. Se há para-raios, há a obrigação de inspecioná-lo periodicamente e de comprovar essa inspeção por meio de documentação técnica.
Exigências do Corpo de Bombeiros e do AVCB
O Corpo de Bombeiros, ao vistoriar uma edificação para emitir ou renovar o AVCB, exige documentação técnica do SPDA, que inclui o laudo de inspeção do sistema. Sem o laudo válido, o AVCB não é emitido.
Isso compromete o funcionamento legal de condomínios, hospitais, escolas, hotéis, shoppings, igrejas e qualquer outra edificação sujeita a esse processo. Muitos gestores só descobrem essa exigência quando o prazo de renovação já está próximo. Para entender o que está incluído na documentação completa do sistema, vale conferir o artigo sobre o laudo SPDA.
Muitos síndicos só tomam conhecimento dessa exigência quando o AVCB já está para vencer. Foi algo parecido que motivou sua pesquisa?
Quando o seguro predial entra em cena
Esse ponto é frequentemente ignorado por proprietários e síndicos: a ausência de laudo técnico de aterramento válido pode ser usada pela seguradora como justificativa para negar o pagamento de sinistros causados por problemas elétricos ou por raios.
A apólice de seguro predial normalmente exige que o imóvel esteja em conformidade com as normas técnicas. Um laudo vencido ou inexistente é evidência suficiente de que a edificação não estava adequadamente mantida.
Prazo de validade: a cada quanto tempo refazer?

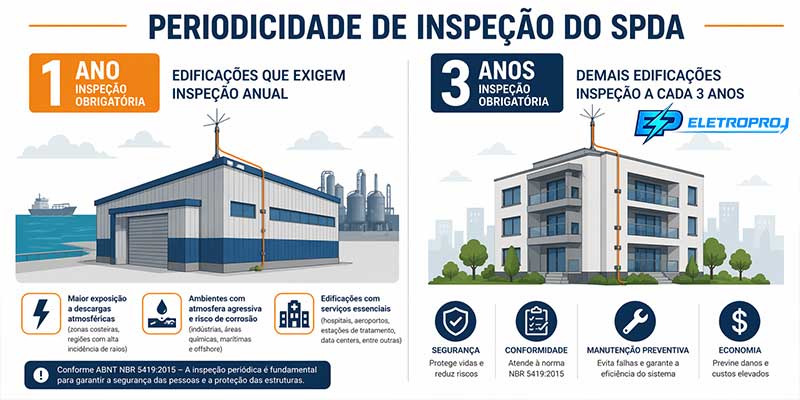

A NBR 5419-3:2026 (seção 7.3.2) define os intervalos máximos entre inspeções periódicas do SPDA:
- 1 ano para edificações com características especiais: estruturas em locais litorâneos ou com atmosfera industrialmente agressiva, edificações com áreas classificadas (como postos de combustível e depósitos de explosivos) e fornecedores de serviços essenciais, como energia elétrica e água.
- 3 anos para as demais edificações.
A própria norma recomenda inspeções visuais intermediárias para identificar danos visíveis, conexões soltas ou eventuais furtos de materiais, o que infelizmente acontece com alguma frequência em condutores de cobre expostos.
Para entender mais sobre a periodicidade e o que está incluído em cada inspeção, o artigo sobre manutenção de para-raios detalha esse processo.
O Que o Engenheiro Verifica na Hora do Laudo?
A inspeção que resulta no laudo segue um protocolo técnico definido pela norma. Não é uma verificação visual simples. Envolve medições específicas com instrumentos adequados, análise da documentação existente e avaliação do estado físico de todos os componentes do sistema.
Medição de continuidade elétrica
O principal ensaio do laudo de aterramento do SPDA é a medição de continuidade elétrica. Ele verifica se os condutores do sistema, o eletrodo de aterramento e as ligações equipotenciais estão eletricamente íntegros, ou seja, se a corrente consegue fluir por todo o sistema sem interrupção.
Para isso, o engenheiro utiliza um miliohmímetro, um instrumento de precisão projetado para medir resistências muito baixas. Os condutores são testados trecho por trecho, com os conectores de ensaio abertos, para garantir que cada segmento está funcionando de forma independente e correta.
A NBR 5419-3:2026 estabelece que a continuidade entre o subsistema de captação e a BEP (Barra de Equipotencialização Principal, o ponto central onde todos os condutores do sistema se encontram) deve ter valor máximo de 0,2 ohm. É uma exigência precisa, e atingi-la requer conexões bem executadas e materiais em bom estado.
O que NÃO é necessário medir no SPDA
Um ponto que frequentemente gera confusão: a NBR 5419-3:2026 é explícita na seção 7.1.4 ao afirmar que não é necessário medir a resistência de aterramento para verificar a eficácia do SPDA. O que a norma exige é a continuidade elétrica dos condutores, não a resistividade do solo medida com terrômetro.
Isso significa que os dois procedimentos têm finalidades distintas. O ensaio com terrômetro é aplicável ao aterramento elétrico geral da instalação, especialmente em contextos industriais e de NR-10. Já no contexto do SPDA, o ensaio de continuidade com miliohmímetro é o que a norma determina.
Um erro frequente observado em campo é o uso de multímetro comum na função ohmímetro para medir a continuidade do SPDA. A norma proíbe expressamente esse instrumento para esses ensaios. O multímetro não tem sensibilidade suficiente para detectar falhas em resistências baixas, e um laudo produzido com base nesse equipamento não tem respaldo técnico.
A documentação que deve acompanhar o laudo
Além dos resultados das medições, a documentação técnica do SPDA precisa incluir, segundo a NBR 5419-3:2026 (seção 7.5): identificação da edificação e dos responsáveis técnicos, número de registro do engenheiro no CREA e a ART emitida, projeto do sistema na condição as built (como foi efetivamente instalado) e dados sobre o solo quando aplicável.
Muitos imóveis possuem o SPDA instalado, mas sem essa documentação completa. Quando chega a hora de renovar o AVCB ou de fazer uma vistoria, falta justamente o registro técnico formal. Regularizar essa situação é o que um laudo bem elaborado faz.
Laudo de Aterramento de Máquinas e Equipamentos
Existe também uma outra categoria de laudo de aterramento que não está relacionada ao SPDA: o laudo de aterramento elétrico de máquinas e equipamentos industriais.
Diferença entre laudo SPDA e laudo industrial
O laudo de aterramento do SPDA verifica o subsistema de aterramento do para-raios, aquele que dispersa a corrente de um raio no solo. Já o laudo de aterramento de máquinas e equipamentos verifica se o maquinário industrial está devidamente aterrado para proteção dos operadores, conforme as exigências da NR-10 (Norma Regulamentadora de Segurança em Instalações e Serviços em Eletricidade).
Nesse contexto industrial, o engenheiro utiliza o terrômetro, que injeta corrente no solo e mede a resistência do sistema de aterramento, para confirmar se os equipamentos estão dentro dos limites de segurança. É um procedimento diferente do ensaio de continuidade do SPDA, com finalidade e instrumento distintos.
Indústrias, galpões e qualquer ambiente onde trabalhadores operam máquinas elétricas têm obrigatoriedade específica: sem o laudo de aterramento de máquinas, a empresa fica exposta a autuações do Ministério do Trabalho e, em caso de acidente, a processos trabalhistas.
Na prática, um galpão industrial frequentemente precisa dos dois documentos: o laudo do SPDA, para regularização junto ao Corpo de Bombeiros, e o laudo de aterramento de máquinas e equipamentos, para conformidade com a NR-10. Em muitas visitas técnicas, os dois são realizados de forma coordenada na mesma visita, já que parte da infraestrutura de aterramento é compartilhada.
Laudo de Aterramento e SPDA: Qual a Relação
O aterramento é uma das três partes que formam o SPDA. Sem um aterramento eficiente, o sistema de para-raios não funciona: ele captura o raio, conduz a energia pelo condutor de descida, mas essa energia precisa ser dissipada em algum lugar. Esse lugar é a malha de aterramento.
Se esse caminho não existir ou estiver deteriorado, a energia do raio busca outros trajetos, como a estrutura metálica do prédio, tubulações hidráulicas ou instalações elétricas internas. O resultado pode ser desde a queima de equipamentos até incêndios e acidentes com pessoas.
Por que os dois laudos podem ser emitidos juntos
Na prática de projeto e inspeção, o aterramento do SPDA e o aterramento elétrico geral da edificação costumam ser interligados em um sistema único pela BEP. Por isso, em muitos casos, um único engenheiro realiza a inspeção e emite um laudo integrado que cobre tanto o aterramento elétrico quanto o aterramento do para-raios.
Isso reduz custo, simplifica a documentação e evita inconsistências entre os dois sistemas. Se você já sabe que o seu imóvel precisa do laudo do SPDA, vale verificar se o aterramento pode ser inspecionado na mesma visita técnica.
Quanto Custa o Laudo de Aterramento?
O custo do laudo varia de acordo com o porte e a complexidade da edificação. Não existe um valor fixo, porque cada imóvel tem um sistema diferente: número de condutores a testar, extensão da malha de aterramento, quantidade de pontos de equipotencialização e facilidade de acesso aos componentes influenciam diretamente no tempo de inspeção.
Os principais fatores de variação são o tamanho da edificação, o número de pontos de medição, a dificuldade de acesso a coberturas, subsolos e shafts técnicos e a existência ou não de documentação prévia do sistema. Em edifícios antigos sem plantas ou documentação, o engenheiro precisa primeiro mapear o que existe antes de medir.
Em muitos casos, contratar o laudo de aterramento junto com o laudo do SPDA sai mais em conta do que contratar os dois separadamente. O engenheiro já está no local e já tem acesso ao sistema, o que reduz o tempo adicional necessário.
O imóvel que você administra já passou por alguma inspeção de aterramento recentemente, ou essa é a primeira vez que você está avaliando essa necessidade?
Para ter uma referência adequada ao seu caso, o mais indicado é solicitar uma visita técnica para avaliação do escopo real do serviço.
Perguntas Frequentes
O laudo de aterramento é a mesma coisa que o laudo do para-raios? Não exatamente. O laudo do SPDA abrange o sistema completo de proteção contra raios, incluindo captação, descida e aterramento. O laudo de aterramento pode se referir especificamente à parte do aterramento dentro desse sistema, ou ao aterramento elétrico de máquinas e equipamentos, que é um documento distinto com finalidade diferente.
Posso usar um multímetro comum para medir o aterramento do SPDA? Não. A NBR 5419-3:2026 proíbe expressamente o uso de multímetros na função ohmímetro para os ensaios de continuidade elétrica do SPDA. O instrumento correto é o miliohmímetro, que tem corrente de ensaio mínima definida pela norma e detecta falhas com a precisão necessária.
Quem pode emitir o laudo de aterramento? Apenas engenheiro eletricista com registro ativo no CREA e com ART emitida especificamente para o serviço. Laudo sem ART não tem validade técnica nem legal, independentemente de quem o elaborou ou como está apresentado.
O que acontece se eu não tiver o laudo em dia? As consequências mais imediatas são a impossibilidade de obter ou renovar o AVCB, o risco de invalidação do seguro predial em caso de sinistro e a responsabilização civil do responsável pela edificação se ocorrer algum acidente envolvendo o sistema elétrico ou o SPDA.
Próximo Passo
Se ao ler este artigo você percebeu que o seu imóvel pode estar sem laudo de aterramento válido, ou que o prazo já expirou, o caminho mais adequado é solicitar uma inspeção técnica com um engenheiro eletricista habilitado.
A regularizar antes evita multas, invalidação do seguro e responsabilidade pessoal. Nossa equipe realiza inspeções de SPDA com emissão de laudo e ART em conformidade com a NBR 5419:2026.
Se quiser, descreva brevemente o tipo de imóvel ou a dúvida principal que ficou. Isso ajuda a indicar qual costuma ser o caminho mais adequado para a sua situação.
