Se você já viu aquela haste metálica fina no topo de um prédio, de uma torre de igreja ou de um galpão industrial, provavelmente estava olhando para um sistema Franklin. É o modelo de para-raios (SPDA, Sistema de Proteção contra Descargas Atmosféricas) mais antigo e, ainda hoje, um dos mais instalados no Brasil.
Se você está pesquisando sobre o para-raio tipo Franklin, provavelmente quer saber se ele é adequado para o seu imóvel, como funciona ou qual a diferença em relação a outros métodos. Este artigo responde a tudo isso de forma prática, sem linguagem de engenharia.
Vale dizer: o SPDA Franklin é apenas um dos tipos de SPDA e para-raios previstos na norma brasileira. A escolha do método correto depende de vários fatores, e entender como o Franklin funciona é um bom ponto de partida.
O que é o SPDA tipo Franklin?
O sistema SPDA Franklin usa uma ou mais hastes metálicas pontiagudas posicionadas no ponto mais alto da edificação. Essas hastes funcionam como ponto preferencial de captação do raio, evitando que a descarga atinja diretamente a estrutura ou as pessoas dentro dela.
De onde vem o nome
O nome é referência a Benjamin Franklin, que no século XVIII demonstrou a natureza elétrica dos raios e propôs o uso de hastes metálicas para proteger edificações. O princípio básico permanece o mesmo até hoje, embora os materiais, dimensionamentos e exigências técnicas tenham evoluído bastante desde então.
Na linguagem da norma ABNT NBR 5419, atualizada em 2026, esse componente é chamado de captor vertical ou mastro. Ele não precisa ter nenhum acessório especial na ponta para funcionar. O que importa são suas dimensões físicas e seu posicionamento calculado pelo engenheiro.
Como o sistema capta o raio
A lógica é direta. A haste metálica é instalada no ponto mais elevado da cobertura. Quando uma descarga atmosférica se aproxima, a ponta cria um caminho preferencial para o raio, que é então conduzido de forma controlada por cabos metálicos até o sistema de aterramento enterrado no solo.
Sem esse caminho controlado, o raio poderia atingir qualquer ponto da estrutura de forma imprevisível, causando danos físicos, incêndios ou ferimentos graves.
Como funciona um SPDA Franklin na prática
O sistema funciona em três etapas: captação no topo, condução pela lateral e dissipação no solo. Cada parte tem função específica e precisa estar dimensionada corretamente para que o conjunto funcione de verdade.
Captação: onde o raio é recebido
O captor é a haste metálica instalada no ponto mais alto, ou nas bordas do telhado conforme necessário. A área que cada captor consegue proteger é calculada com base no conceito de ângulo de proteção, que explicamos na seção seguinte.
Em projetos reais de SPDA, um erro frequente observado em campo é assumir que um único captor cobre toda a cobertura sem fazer esse cálculo. O sistema existe fisicamente, mas a proteção real pode ser insuficiente para a área da edificação.
Condução: o caminho da corrente elétrica
Do captor, a corrente elétrica precisa ser levada ao solo com segurança pelos condutores de descida, cabos metálicos fixados na parte externa da edificação. A norma determina que esses condutores sigam o caminho mais curto e direto possível, em linha reta e vertical, evitando curvas e laços.
Um detalhe que passa despercebido em muitas instalações antigas: o condutor de descida não pode ter laços ou curvas em U. Quando isso acontece, a indutância do cabo cria resistência à passagem da corrente, o que pode resultar em centelhamentos laterais perigosos dentro da estrutura. Em inspeções técnicas, esse erro aparece com frequência.
Conforme a NBR 5419-3:2026, o número mínimo de condutores de descida depende do nível de proteção e do perímetro da edificação, com espaçamento máximo de 10 metros para os níveis de proteção I e II. E nunca menos de duas descidas, independentemente do tamanho do imóvel.
Aterramento: a corrente chega ao solo com segurança
O aterramento é a parte que mais influencia a eficiência real do sistema, e também a mais frequentemente subestimada. O eletrodo de aterramento, instalado em anel ao redor da edificação ou aproveitando a armadura das fundações, dispersa a corrente elétrica no solo.
As falhas mais comuns encontradas em inspeções incluem corrosão das hastes enterradas, conexões oxidadas, ausência de equipotencialização entre os sistemas elétricos e aterramento com dimensionamento insuficiente para o tipo de solo. Todas essas situações reduzem a eficiência do sistema de forma silenciosa, sem nenhum sinal visível para o leigo.
O ângulo de proteção e o que a NBR 5419:2026 determina

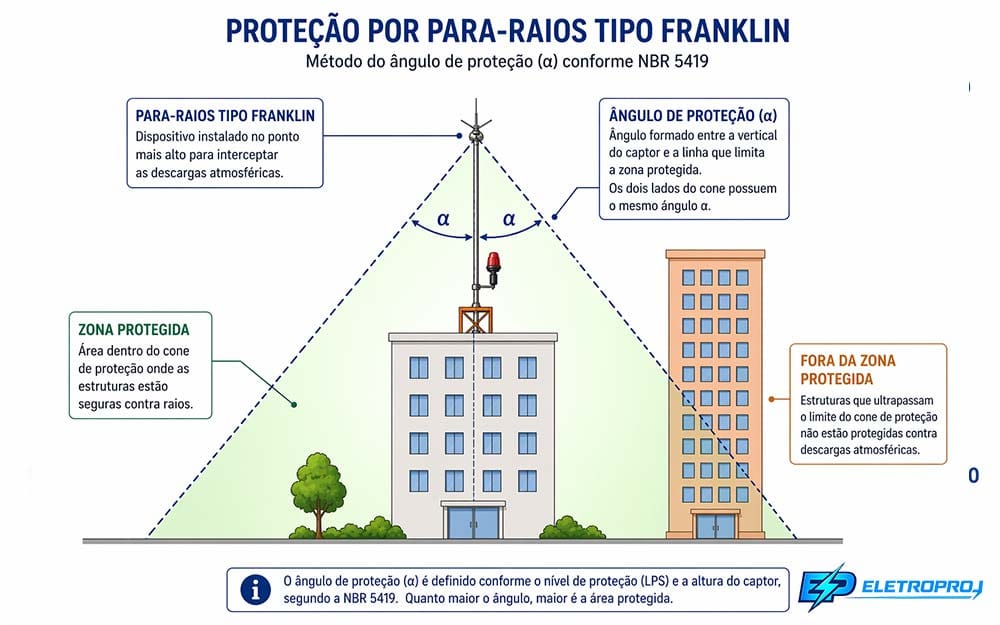

O método Franklin, do ponto de vista do dimensionamento técnico, é tratado pela norma vigente como método do ângulo de proteção. A partir da ponta do captor, projeta-se um cone imaginário. Tudo o que estiver dentro desse cone está protegido.

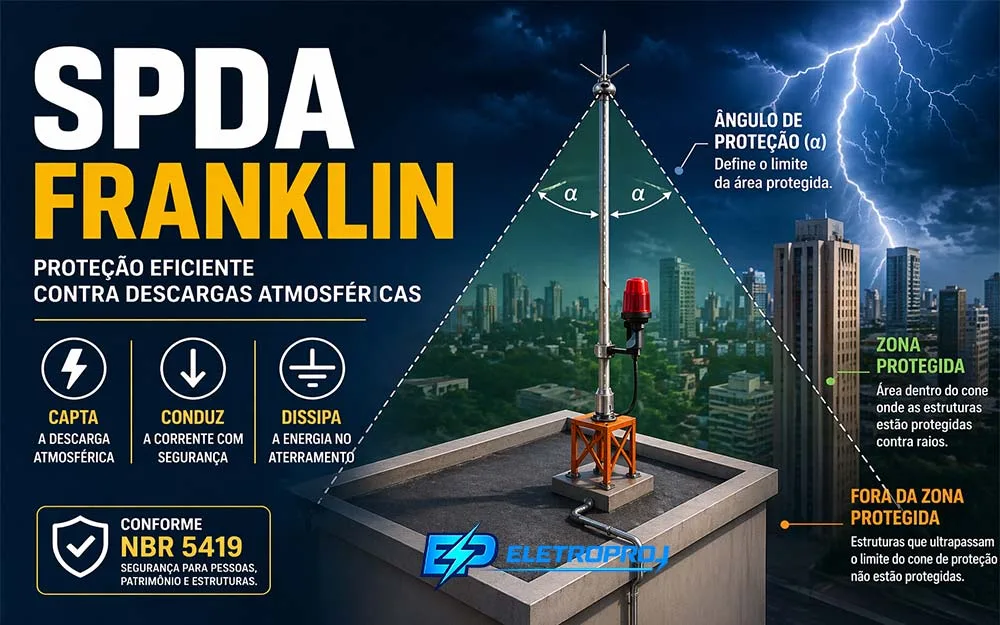

O cone invisível ao redor da ponta captora
O ângulo do cone depende de dois fatores: o nível de proteção do SPDA (que vai de I a IV, sendo I o mais rigoroso) e a altura do captor acima do plano de referência. Quanto mais elevado o nível de proteção exigido, mais fechado é o ângulo e menor a área coberta por cada ponta. Isso é calculado pelo engenheiro com base na análise de risco da edificação.
A norma atual deixa claro que esse método é uma simplificação do método da esfera rolante. Funciona bem para estruturas simples. Mas há um limite de altura que não pode ser ignorado.
Quando o método Franklin não é suficiente
Conforme a NBR 5419-3:2026, o método do ângulo de proteção só pode ser usado dentro de determinados limites de altura. Acima desses limites, apenas os métodos da esfera rolante ou das malhas podem ser aplicados. Na prática, isso significa que para edificações mais altas ou com geometria mais complexa, o Franklin puro pode ser insuficiente.
Muitos projetos antigos que usavam apenas a lógica visual de “instalei uma ponta, cobri o telhado” não passariam numa auditoria da norma atual. Esse critério foi reforçado na versão de 2026 da norma e é um ponto que distingue o Franklin de outros métodos.
Para qual tipo de edificação o SPDA Franklin é indicado?
O método Franklin atende bem edificações com formato simples, altura moderada e cobertura compacta. Na prática de engenharia, ele é amplamente utilizado em:
| Método | Como capta o raio | Aplicação mais comum |
|---|---|---|
| Franklin | Haste(s) metálica(s) no topo | Edificações menores, cobertura compacta |
| Gaiola de Faraday | Malha de condutores distribuída | Prédios maiores, hospitais, grandes coberturas |
| SPDA Estrutural | Armadura de aço do concreto | Edificações novas em concreto armado |
O Franklin costuma atender bem prédios residenciais de poucos pavimentos, igrejas, escolas de menor porte, clínicas e pequenos comércios. Para essas edificações, dificilmente o engenheiro vai recomendar algo diferente, desde que o nível de proteção calculado seja compatível.
Muitos síndicos só descobrem essa exigência quando precisam renovar o AVCB. Foi algo parecido que motivou sua pesquisa?
Quando o Franklin não é a melhor escolha
Para galpões industriais com grandes áreas de telhado, hospitais com geometria complexa ou edificações acima de certos limites de altura, a zona de proteção de uma ou poucas hastes pode não ser suficiente. Nesses casos, a Gaiola de Faraday ou o SPDA Estrutural costumam ser mais adequados, ou uma combinação dos métodos.
Um erro frequente observado em campo é a instalação de um único captor Franklin em um galpão metálico extenso, sem que a análise de risco tenha sido feita. O sistema existe, mas a proteção real é insuficiente para a área da edificação.
A definição do método correto parte sempre de um projeto de SPDA baseado na análise de risco da edificação. Sem esse estudo, não há como garantir que o sistema cobre o que precisa cobrir.

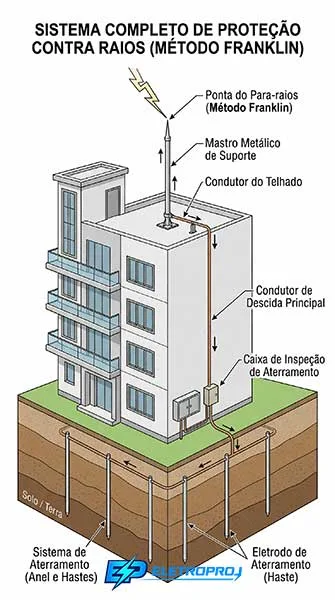

O que compõe um sistema Franklin completo e conforme a norma
Um SPDA Franklin não é só a haste no telhado. Conforme a NBR 5419-3:2026, o sistema completo inclui:
O captor (ou conjunto de captores): hastes metálicas verticais dimensionadas de acordo com o nível de proteção e a área a cobrir. Detalhes sobre especificações e preços estão em Captor Franklin: O Que É, Como Funciona e Preço.
Os condutores de descida: cabos metálicos que fazem o trajeto do topo ao aterramento, instalados em linha reta e vertical, com número mínimo definido pelo perímetro da edificação e pelo nível de proteção.
O subsistema de aterramento: eletrodo em anel ao redor da edificação, hastes verticais ou aproveitamento das armaduras de concreto, cada opção com condições específicas de uso.
As conexões de ensaio: pontos obrigatórios que permitem desconectar e testar a continuidade elétrica do sistema durante as inspeções periódicas.
A documentação técnica: projeto assinado por engenheiro eletricista com registro no CREA e ART. Sem isso, o sistema pode estar bem instalado fisicamente, mas não tem validade técnico-legal. O laudo SPDA é o documento que comprova a conformidade após a instalação ou cada inspeção.
Cada edificação possui características específicas que influenciam o dimensionamento. O imóvel que você administra possui grande área de cobertura ou circulação intensa de pessoas?
SPDA Franklin comparado a outros métodos
Franklin vs Gaiola de Faraday
A principal diferença está na forma de captação. O Franklin usa hastes pontiagudas que criam zonas de proteção em cone. A Gaiola de Faraday utiliza uma malha de cabos condutores espalhada por toda a cobertura, criando uma área de captação muito mais distribuída.
Na prática de projeto, a Gaiola é mais indicada para prédios maiores, hospitais e edificações com grande área de cobertura, justamente porque protege de forma mais uniforme. Já o Franklin costuma ser suficiente para edificações menores, onde a zona de proteção da haste abrange toda a área necessária.
Franklin vs para-raio ionizante (ESE)
O para-raio ionizante, também chamado ESE (Early Streamer Emission), é comercializado com a promessa de uma área de proteção muito maior que o Franklin convencional. Mas há um ponto crítico que precisa ser dito claramente: a ABNT NBR 5419:2026 não reconhece esse dispositivo como método válido de proteção. A norma considera apenas as dimensões físicas do captor para o cálculo do volume de proteção, e não aceita os parâmetros de “alcance estendido” que os fabricantes de ESE divulgam.
Em avaliações de conformidade com a norma vigente, sistemas com para-raio ionizante instalado no lugar de um SPDA projetado são considerados inadequados e não atendem às exigências do Corpo de Bombeiros para emissão do AVCB. Entenda melhor em Para-Raio Ionizante: O Que É e Por Que Evitar.
Perguntas Frequentes
O para-raio Franklin funciona sozinho ou precisa de aterramento? Não funciona sozinho. O captor é apenas a parte de captação. Sem o sistema de aterramento e os condutores de descida corretamente instalados, a energia do raio não tem caminho seguro para se dissipar, e o risco de danos à edificação continua presente.
O para-raio Franklin atrai mais raios para o imóvel? Não exatamente. O sistema oferece um caminho preferencial e seguro caso o raio venha a atingir aquela área. Sem proteção, o raio poderia atingir qualquer ponto da estrutura de forma imprevisível. O para-raio não “chama” raios que não viriam, mas controla para onde vai aquele que já estaria destinado à estrutura.
Um SPDA Franklin precisa de laudo técnico? Sim. A norma exige inspeções periódicas com emissão de laudo técnico por engenheiro eletricista com ART. Conforme a NBR 5419-3:2026, o intervalo máximo é de 1 ano para estruturas com risco mais elevado (áreas classificadas, locais com atmosfera corrosiva severa, edificações de serviços essenciais) e de 3 anos para as demais. Sem laudo válido, o AVCB não é emitido nem renovado.
A atualização de 2026 da NBR 5419 mudou alguma exigência para o método Franklin? A estrutura geral do método do ângulo de proteção permanece reconhecida, mas a norma de 2026 reforça os limites de altura para sua aplicação e os critérios de posicionamento dos captores. Instalações dimensionadas com base em versões anteriores podem não atender integralmente ao que a norma vigente estabelece, especialmente em edificações mais altas ou com coberturas irregulares. Uma inspeção por engenheiro habilitado é a forma mais segura de verificar a conformidade.
Como saber se o método Franklin é adequado para o meu imóvel? A escolha depende da altura da construção, da área e geometria da cobertura, da localização geográfica e do tipo de ocupação. Não é uma decisão que se toma pela aparência ou pelo custo do sistema. O caminho correto é a análise de risco prevista na NBR 5419, realizada por engenheiro eletricista habilitado.
Próximo passo
O SPDA Franklin é uma solução consolidada, reconhecida pela norma vigente e eficiente quando bem dimensionado e instalado. O problema não está no método, mas na forma como ele é executado na maioria dos imóveis: sem projeto técnico, sem documentação adequada e sem inspeções periódicas.
Se depois de ler este artigo você ficou com dúvida sobre se o sistema instalado no seu imóvel está realmente em conformidade com a NBR 5419:2026, o próximo passo é uma inspeção técnica feita por engenheiro eletricista habilitado. Se quiser, você pode descrever brevemente o tipo de imóvel ou a dúvida principal. Nossa equipe pode ajudar com esse diagnóstico. Fale com a gente.
Referência técnica: ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS. ABNT NBR 5419-3:2026 – Proteção contra descargas atmosféricas – Parte 3: Danos físicos a estruturas e perigo à vida. Rio de Janeiro: ABNT, 2026.
