Se você já viu aquelas grades de fio metálico percorrendo o teto de um prédio residencial ou comercial, provavelmente estava olhando para um SPDA do tipo gaiola de Faraday. É o modelo de para-raios (SPDA – Sistema de Proteção contra Descargas Atmosféricas) mais comum em edificações com cobertura plana, e também um dos mais eficientes quando dimensionado corretamente.
Mas como exatamente ele funciona? Por que em alguns prédios se usa esse sistema e em outros aparece aquela haste pontuda isolada? E o que a norma vigente exige?
Este artigo responde a essas perguntas de forma direta.
O que é o SPDA gaiola de Faraday e por que o nome faz sentido
O sistema recebe o nome do físico Michael Faraday, que no século XIX demonstrou que uma gaiola metálica condutora protege seu interior de campos elétricos externos. A ideia aplicada ao para-raios é parecida: em vez de concentrar a proteção em um único ponto elevado, o sistema distribui captores por toda a superfície da cobertura, formando uma espécie de envoltório protetor ao redor da estrutura.
Na prática, isso significa uma rede de fios condutores instalados sobre o telhado. Quando um raio cai, ele encontra esses condutores antes de atingir qualquer outro ponto da edificação, e a corrente elétrica é conduzida com segurança até o solo.
A lógica da proteção por envoltório
Imagine uma gaiola metálica cobrindo toda a superfície de um prédio. Qualquer descarga atmosférica que tente penetrar nessa estrutura vai interceptar os fios antes de chegar ao telhado, às instalações internas ou às pessoas dentro do edifício.
É exatamente isso o que a malha de captação faz. Em vez de depender de um único ponto de atração (como o captor Franklin), ela distribui a proteção por toda a área exposta. Quanto mais próximos os fios, mais refinada a proteção.
Diferença prática em relação ao captor Franklin

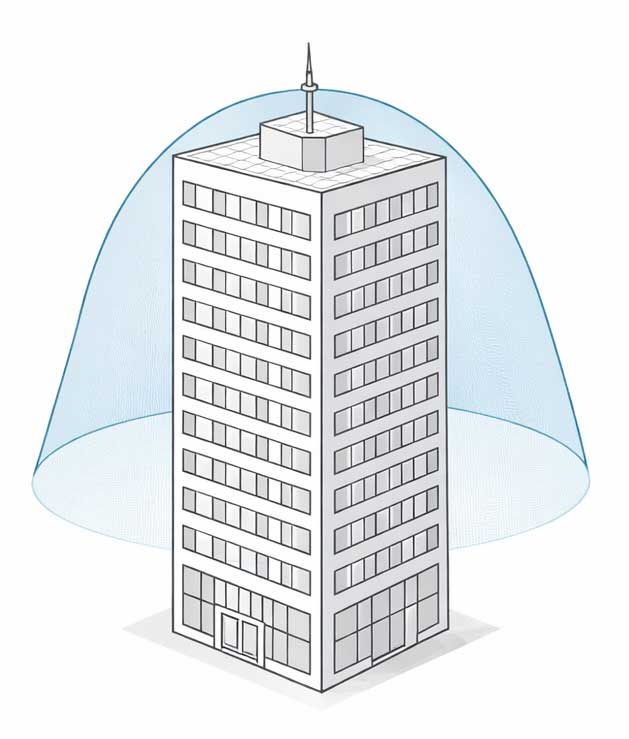

O captor Franklin é uma haste vertical que cria um “cone de proteção” em torno de si. Funciona bem para edificações de menor porte ou com geometria simples, mas tem limitações em coberturas amplas ou com muitas saliências.

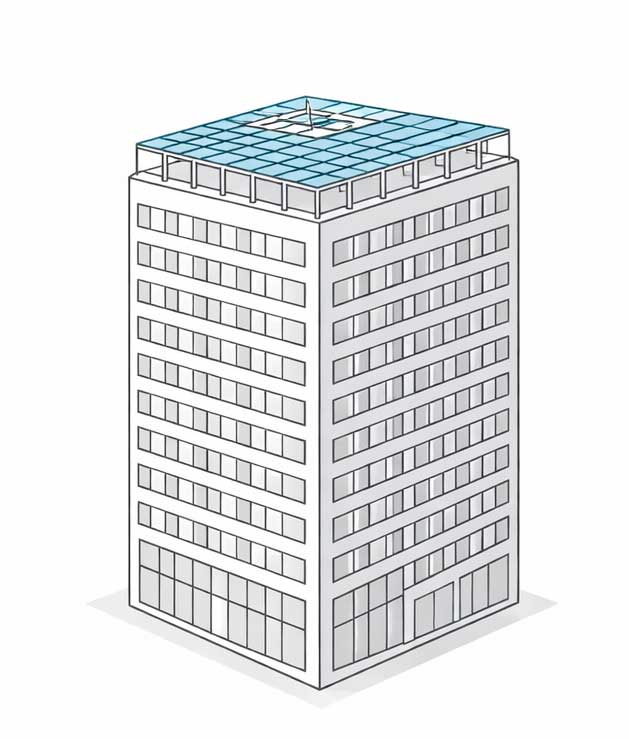

A gaiola de Faraday, por outro lado, cobre toda a superfície. Não cria zonas desprotegidas no meio do telhado nem depende de um único ponto de atração. Para quem quiser entender melhor as diferenças entre todos os tipos disponíveis, o artigo sobre tipos de SPDA e para-raios traz um panorama completo.
Como a malha de captação funciona na prática
A grade de fios sobre o telhado
Na instalação, o engenheiro define uma malha: uma grade de condutores metálicos que cobre toda a área da cobertura. Os fios seguem o caminho mais curto e reto possível, formando módulos quadrados ou retangulares ao longo de toda a superfície.
A norma ABNT NBR 5419, atualizada em 2026, exige que os condutores sejam instalados na periferia da cobertura (nas platibandas, por exemplo) e sobre qualquer saliência do telhado, como caixas d’água, casas de máquina e dutos. Se o telhado tiver inclinação maior que 10%, os condutores também precisam cobrir as cumeeiras.
Um ponto importante: a norma é clara ao dizer que o método das malhas não pode ser aplicado em superfícies curvas. Ele é indicado para coberturas planas ou com inclinação suave.
O que a norma exige nas dimensões da malha
As dimensões dos módulos da malha dependem do nível de proteção (NP) do SPDA, que é definido a partir de uma análise de risco da edificação. Segundo a Parte 3 da NBR 5419:2026 (seção 5.3.2), os valores máximos são:
- NP I (proteção mais rigorosa): módulos de até 5 x 5 metros
- NP II: módulos de até 10 x 10 metros
- NP III: módulos de até 15 x 15 metros
- NP IV: módulos de até 20 x 20 metros
Quanto mais rigoroso o nível de proteção exigido, mais apertada precisa ser a malha. Em hospitais, indústrias com risco de explosão ou edificações com muita circulação de pessoas, o nível I é frequentemente o mais indicado.
Um detalhe técnico relevante: a norma permite aumentar uma das dimensões do módulo em até 25%, desde que o perímetro total do módulo não ultrapasse o valor calculado. Na prática, isso dá um certo grau de flexibilidade ao engenheiro para adaptar a malha à geometria real do telhado.

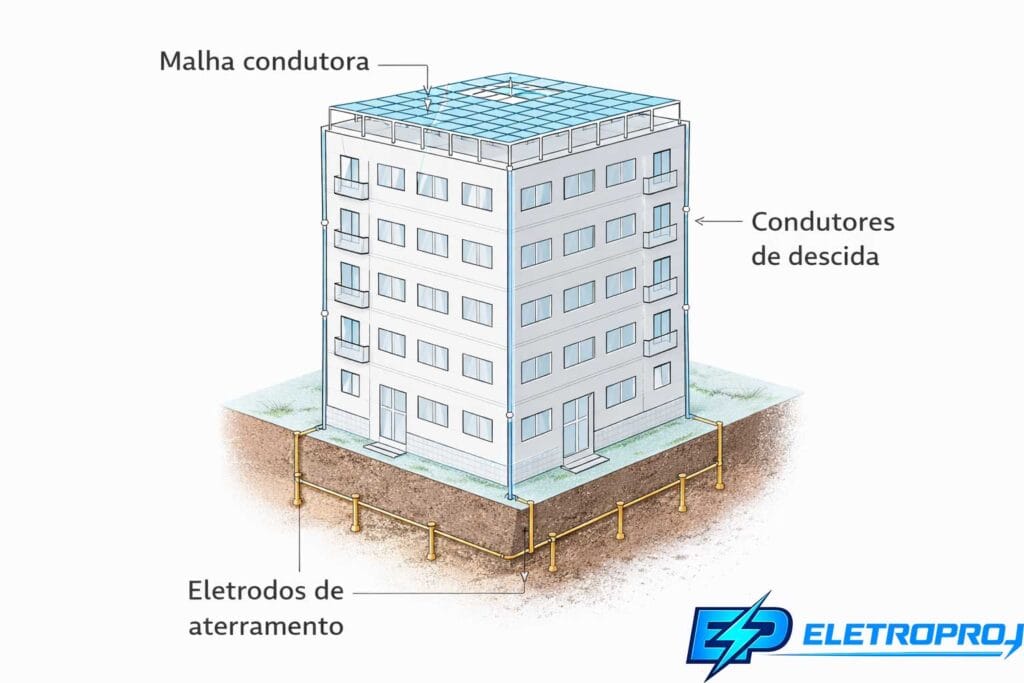

Os outros dois componentes que completam o sistema

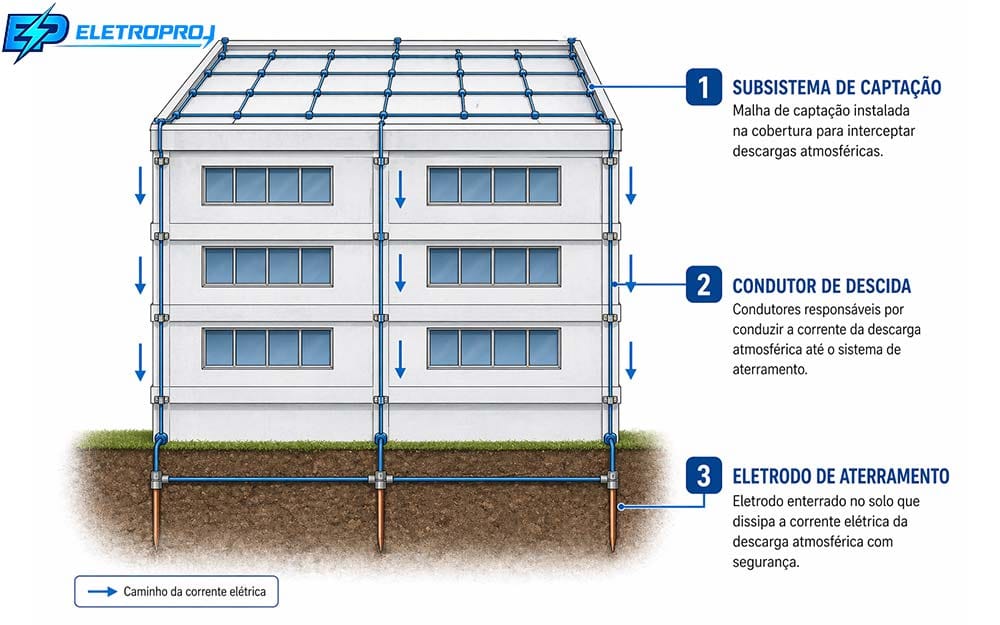

A malha de captação no telhado é apenas o primeiro subsistema. Por si só, ela intercepta o raio, mas não basta. A corrente elétrica precisa ter um caminho seguro para chegar ao solo e se dissipar lá, longe da estrutura e das pessoas.
Condutores de descida: quantos e onde
Os condutores de descida são os fios verticais que conectam a malha do telhado ao sistema de aterramento no solo. Eles percorrem as laterais do prédio, normalmente pelos cantos da fachada, e precisam seguir o caminho mais curto e retilíneo possível.
A norma estabelece um número mínimo de descidas baseado no perímetro do prédio e no nível de proteção adotado. O espaçamento máximo entre condutores de descida é de 10 metros para os níveis I e II, 15 metros para o nível III e 20 metros para o nível IV. Em nenhuma situação o sistema pode ter menos do que dois condutores de descida.
Em inspeções técnicas realizadas em edifícios com SPDA mais antigo, um problema frequente é encontrar descidas em número insuficiente ou com laços e desvios que aumentam o percurso da corrente. Isso reduz a eficiência do sistema e pode gerar centelhamentos perigosos dentro da estrutura.
Aterramento: onde a energia se dissipa
O eletrodo de aterramento é a parte enterrada do sistema. É ele quem dissipa a energia do raio no solo, de forma controlada e segura.
A qualidade do aterramento depende muito do tipo de solo de cada local. Solos úmidos conduzem melhor do que solos secos ou rochosos. Por isso, o projeto de SPDA precisa considerar a resistividade do terreno antes de definir o eletrodo.
Para entender mais sobre esse componente específico, o artigo sobre malha de aterramento SPDA aprofunda o tema. A equipotencialização, que é a interligação de todas as partes metálicas da edificação ao sistema de aterramento, é outro item crítico que a norma vigente exige e que frequentemente é ignorado em instalações mais antigas.
Quando a gaiola de Faraday é a melhor escolha para um prédio
Nem todo prédio precisa de uma gaiola de Faraday. A decisão sobre qual tipo de SPDA usar começa sempre com uma análise de risco, conforme prevê a norma NBR 5419:2026. Essa análise leva em conta fatores como a localização da edificação, a frequência de raios na região, o tipo de uso, o número de pessoas e as consequências de um eventual sinistro.
Coberturas planas e grandes áreas
A gaiola de Faraday é especialmente indicada para edificações com coberturas planas e de grande área: prédios residenciais de múltiplos andares, condomínios, hospitais, shoppings, supermercados, galpões com cobertura plana e escolas. Nesses casos, um único captor Franklin não teria ângulo de proteção suficiente para cobrir toda a superfície exposta.
Para edificações que exigem nível de proteção I ou II, como hospitais, indústrias químicas ou edifícios com grande concentração de pessoas, a malha de captação com módulos de 5×5 ou 10×10 metros é praticamente obrigatória. Um projeto de SPDA bem elaborado vai identificar isso na etapa de análise de risco.
Quando o Franklin não é suficiente
O método do ângulo de proteção, usado no Franklin, tem limitações de altura e cobre apenas a área dentro do seu cone. Em coberturas amplas, ele deixa zonas desprotegidas no centro do telhado. A gaiola de Faraday resolve esse problema ao distribuir a proteção por toda a superfície.
Os dois métodos podem inclusive ser usados em conjunto na mesma edificação, como a norma permite. Em prédios altos, por exemplo, a gaiola de Faraday cobre a cobertura e captores adicionais protegem as laterais acima de 60 metros de altura.
Cada edificação tem uma solução adequada. Síndicos e gestores que não sabem ao certo qual o tipo de sistema instalado no seu imóvel, ou se ele ainda atende às exigências vigentes: esse é um dos pontos mais recorrentes que aparecem nas adequações para renovação do AVCB.
O que pode dar errado: erros comuns nesse tipo de instalação
Um SPDA do tipo gaiola de Faraday instalado de forma incorreta pode não proteger nada, gerando ainda uma falsa sensação de segurança. Em avaliações de conformidade com a NBR 5419, alguns problemas aparecem com frequência.
Malha com dimensões erradas
O erro mais comum é usar módulos maiores do que o nível de proteção exige. Um prédio classificado como NP I, por exemplo, deveria ter malha de 5×5 metros. Se o instalador usou 10×10 por economia de material, o sistema está tecnicamente irregular, mesmo que o prédio tenha um para-raios visível no telhado.
Outro problema frequente: condutores que não cobrem as saliências da cobertura. Caixas d’água, casas de máquinas, estruturas de antenas e coberturas de escadas precisam estar dentro da área protegida pela malha. Quando isso não acontece, esses pontos ficam vulneráveis a impacto direto.
Descidas insuficientes ou mal posicionadas
Em muitos edifícios antigos, o SPDA foi instalado com apenas um ou dois condutores de descida, independentemente do perímetro do prédio. A versão atual da norma é clara sobre o espaçamento máximo entre descidas. Quando há menos descidas do que o necessário, a corrente do raio não se divide adequadamente e aumenta o risco de danos internos à estrutura.
Condutores com curvas fechadas ou laços também reduzem a eficiência da descida, e esse é um detalhe que a NBR 5419:2026 aborda diretamente na Parte 3.
Se o seu prédio possui SPDA instalado há mais de cinco anos e nunca passou por uma inspeção técnica formal, há grande chance de existirem não conformidades com a norma vigente. Isso é especialmente relevante se o imóvel está em processo de renovação do AVCB junto ao Corpo de Bombeiros.
Manutenção e inspeção do SPDA gaiola de Faraday: o que a norma exige
Instalar o sistema não é suficiente. A NBR 5419-3:2026 determina, na seção 7.3, que todo SPDA instalado deve ter um plano de inspeção e manutenção devidamente documentado.
As inspeções periódicas precisam ser feitas por profissional qualificado, com emissão de relatório técnico. Os intervalos máximos definidos pela norma vigente são:
- 1 ano: para estruturas em áreas com risco de explosão, materiais tóxicos, corrosão severa (como regiões litorâneas) ou que prestam serviços essenciais como energia, água e saúde
- 3 anos: para as demais estruturas
Durante a inspeção, o engenheiro verifica a integridade dos condutores, a ausência de corrosão, o estado das conexões, a continuidade elétrica do sistema e se houve alguma reforma que possa ter comprometido a proteção. Qualquer não conformidade deve ser registrada em relatório e corrigida pelo responsável pela edificação.
O laudo de SPDA é o documento que formaliza esse processo e é exigido pelo Corpo de Bombeiros para a emissão e renovação do AVCB. Sem esse documento válido, o imóvel pode ter a renovação bloqueada ou ser autuado em vistoria.
Diferente do que era comum em instalações mais antigas, a versão 2026 da norma reforça que o plano de inspeção deve estar descrito na documentação técnica do projeto desde o início. Isso garante rastreabilidade e responsabilidade técnica ao longo de toda a vida útil do sistema.
O imóvel que você administra já passou por inspeção técnica nos últimos três anos? Esse prazo costuma passar despercebido, especialmente em condomínios que não têm um engenheiro de referência acompanhando as manutenções preventivas.
Perguntas Frequentes
SPDA gaiola de Faraday é obrigatório em prédios?
Não existe uma lei federal que determine especificamente o uso da gaiola de Faraday. O que existe é a obrigatoriedade de ter um SPDA adequado ao risco da edificação, conforme a NBR 5419. O tipo de sistema, seja gaiola de Faraday, Franklin ou outro, é definido por uma análise de risco feita por engenheiro habilitado. Na prática, o Corpo de Bombeiros exige laudo de SPDA para emissão e renovação do AVCB na maioria dos estados, e o sistema precisa estar em conformidade com a norma vigente.
Qual a diferença entre gaiola de Faraday e Franklin no para-raios?
O captor Franklin é uma haste vertical que cria um cone de proteção ao redor de si. A gaiola de Faraday distribui a proteção por toda a superfície da cobertura por meio de uma malha de condutores. O Franklin é mais adequado para estruturas simples e de menor porte. A gaiola de Faraday é indicada para coberturas planas e grandes áreas, onde o Franklin não conseguiria proteger todos os pontos da cobertura.
A gaiola de Faraday pode ser usada em telhados inclinados?
Com restrições. A norma NBR 5419-3:2026 é clara: o método das malhas não pode ser aplicado em superfícies curvas. Para telhados com inclinação maior que 10%, os condutores precisam ser posicionados também sobre as cumeeiras. Para coberturas com geometria mais complexa, pode ser necessário combinar o método das malhas com o método da esfera rolante ou usar o método do ângulo de proteção em partes específicas.
A NBR 5419 mudou alguma coisa sobre a gaiola de Faraday em 2026?
A versão 2026 da norma manteve os mesmos critérios de dimensionamento da malha (módulos de 5×5 a 20×20 metros conforme o nível de proteção), mas reforçou as exigências de documentação, plano de inspeção e manutenção. Os intervalos de inspeção periódica passaram a ser definidos em 1 e 3 anos dependendo do tipo de estrutura. Além disso, a norma atualizada detalhou mais a integração entre o SPDA externo e a proteção interna contra surtos (DPS), que na versão anterior era menos desenvolvida.
Quanto custa instalar um SPDA tipo gaiola de Faraday?
O custo varia bastante dependendo do tamanho da edificação, do nível de proteção exigido, do tipo de solo para o aterramento e da quantidade de condutores necessários. O preço de um sistema completo para um prédio residencial de porte médio costuma incluir projeto técnico com ART, instalação e laudo final. Solicitar um orçamento com visita técnica é sempre o caminho mais seguro para ter um valor real e um dimensionamento correto.
O que fazer agora
Se você administra um condomínio, edifício comercial ou qualquer outra edificação com para-raios instalado e não sabe ao certo qual é o tipo do sistema, se ele está conforme a norma ou se o laudo ainda é válido, o próximo passo é uma inspeção técnica por engenheiro habilitado.
Muitos imóveis possuem SPDA visível no telhado, mas sem documentação técnica adequada, sem laudo vigente ou com instalação que não atende mais ao que a versão atual da norma exige. Em alguns casos, basta adequar o sistema existente. Em outros, o projeto precisa ser revisado.
