Um para-raios que parece estar no lugar certo, com os cabos instalados e a haste fincada no solo, pode ainda assim não funcionar. E o motivo quase nunca é visível a olho nu.
O que garante que o raio vai percorrer o caminho certo do topo do edifício até o solo é a continuidade elétrica do sistema. Para medir isso com precisão, a norma ABNT NBR 5419, atualizada em 2026, exige um instrumento específico: o miliohmímetro. E proíbe expressamente o uso do multímetro convencional.
Neste artigo você vai entender por que isso importa, o que o miliohmímetro faz que outros instrumentos não fazem, e o que está em jogo quando essa medição é feita com o instrumento errado.
O que é continuidade elétrica e por que ela importa no para-raios
O caminho que o raio precisa percorrer

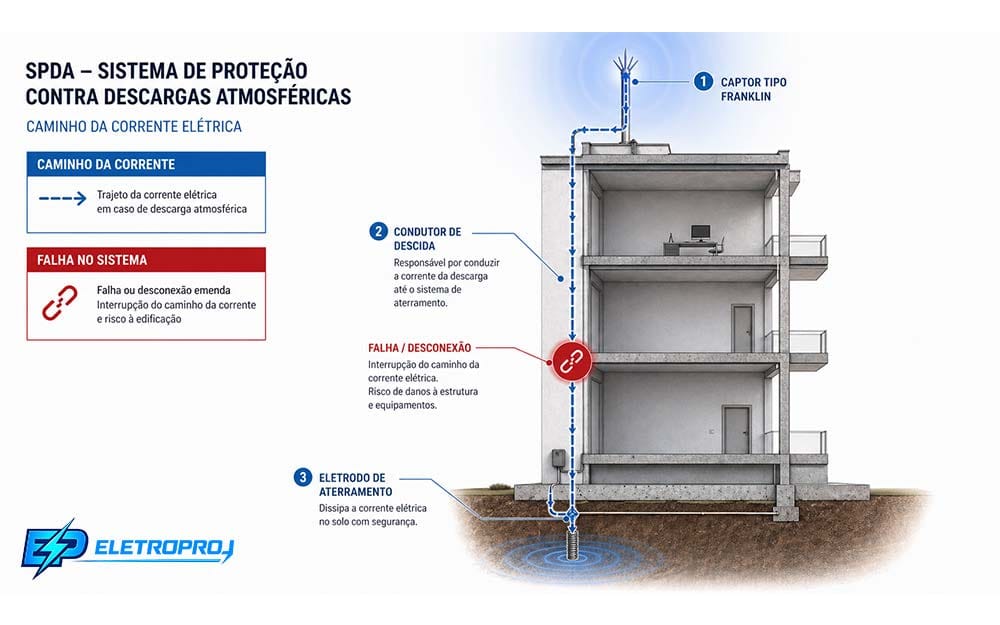

Um SPDA (Sistema de Proteção contra Descargas Atmosféricas) funciona criando um caminho de baixa resistência para a corrente do raio. Quando uma descarga atmosférica atinge o captor no topo do edifício, ela precisa descer pelos condutores instalados nas paredes ou estrutura e chegar ao eletrodo de aterramento enterrado no solo.
Esse trajeto todo tem que ser eletricamente contínuo. Pense como uma estrada sem interrupções: se houver qualquer bloqueio no meio, a corrente vai procurar outro caminho, e esse caminho pode ser a fiação elétrica, as colunas de concreto ou até as pessoas.
O que acontece se esse caminho estiver interrompido
Na prática de inspeções técnicas, uma das falhas mais recorrentes em sistemas mais antigos é exatamente essa: um conector frouxo, uma solda mal feita ou um cabo corroído que interrompem a continuidade elétrica em algum trecho do sistema.
O problema é que conexões mal feitas nem sempre aparecem na inspeção visual. Um condutor pode estar aparentemente firme, mas com resistência elétrica elevada naquele ponto, o que compromete o funcionamento do sistema inteiro.
É para detectar esse tipo de falha que existe o ensaio de continuidade elétrica, e é para esse ensaio que o miliohmímetro foi criado.
O que é o miliohmímetro e o que ele mede
Por que a resistência medida é muito pequena
O miliohmímetro é um instrumento de medição de resistência elétrica muito baixa. O próprio nome entrega: ele trabalha na escala de miliohms (milésimos de ohm). Para ter uma referência, a resistência de um cabo de cobre bem conectado, de poucos metros de comprimento, pode ser de 0,01 ohm ou menos.

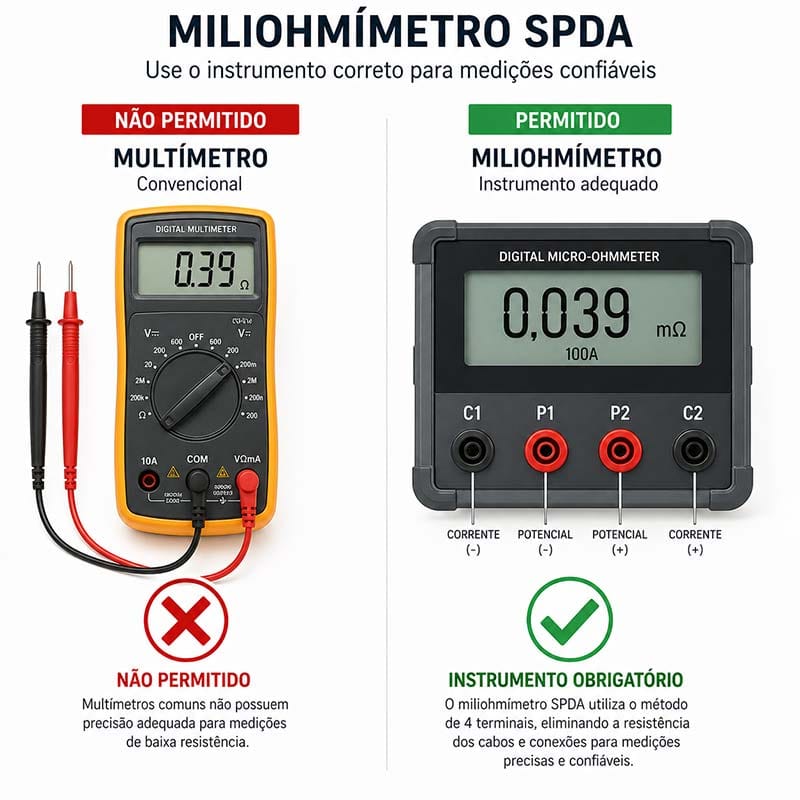

Um multímetro comum não consegue medir com precisão valores tão pequenos. A resolução dele simplesmente não chega lá. É como tentar pesar um grão de arroz em uma balança de banheiro.
A configuração de quatro fios: o que muda na prática
A versão 2026 da NBR 5419 é precisa quanto ao tipo de instrumento: ele deve utilizar a configuração de quatro fios, também chamada de configuração Kelvin. Dois fios injetam a corrente de teste no condutor, outros dois medem a queda de tensão.
Esse arranjo elimina um erro clássico: a resistência dos próprios cabos do instrumento. Quando os pontos de medição estão a dezenas de metros de distância uns dos outros, como ocorre em um prédio de vários andares, esse erro seria significativo. A norma estabelece que a corrente de injeção deve estar entre 1 A e 5 A, em frequência diferente de 60 Hz e seus múltiplos.
Por que o multímetro comum não é aceito pela NBR 5419:2026
O que a norma diz exatamente
Esse é um ponto que vale sublinhar, porque gera confusão com frequência. A Parte 3 da norma ABNT NBR 5419, na versão vigente de 2026, é direta: multímetros em função de ohmímetro não são permitidos para o ensaio de continuidade elétrica dos condutores de descida. E isso aparece de forma explícita nos procedimentos de medição dos subsistemas de descida, do eletrodo de aterramento e das ligações equipotenciais.
A razão técnica é dupla: o multímetro não tem resolução adequada para valores de resistência tão baixos, e não usa a configuração de quatro fios que elimina a interferência da resistência dos cabos de medição.
O erro que invalida o laudo
Em avaliações de conformidade com a NBR 5419, um erro frequente observado em campo é exatamente a substituição do miliohmímetro pelo multímetro por conveniência ou por desconhecimento. Isso pode até gerar uma leitura de “zero ohms” na tela, que parece positiva, mas não é confiável.
Se o laudo de SPDA for gerado com base em medições feitas com instrumento inadequado, ele não atende à norma. Um AVCB emitido com laudo irregular pode ser questionado em vistoria posterior. E a responsabilidade técnica recai diretamente sobre o engenheiro que assinou a ART.
Você já precisou renovar o laudo do para-raios e ficou na dúvida sobre quais ensaios foram realmente realizados? Descrever brevemente o imóvel nos comentários pode ajudar a entender o que costuma ser exigido em cada caso.
Quando o miliohmímetro é usado na inspeção do SPDA
Descidas não visíveis: o ponto crítico
Nos edifícios mais antigos, é comum que os condutores de descida estejam embutidos na alvenaria ou dentro das colunas de concreto. Nesses casos, a inspeção visual não consegue verificar se existe continuidade elétrica.
É aqui que o miliohmímetro se torna indispensável. A norma determina que a medição de continuidade deve ser realizada em todas as descidas não visíveis. O processo envolve abrir os conectores de ensaio previstos no projeto e medir trecho por trecho.
Esse tipo de inspeção faz parte da manutenção periódica do para-raios, que a versão 2026 da norma exige em intervalos de 1 ano para estruturas de alto risco (como hospitais, postos de combustível e áreas com explosivos) e de 3 anos para as demais edificações.
Aterramento e ligações equipotenciais
O miliohmímetro também é necessário para verificar a continuidade do eletrodo de aterramento e das ligações equipotenciais quando elas não podem ser confirmadas visualmente. Isso inclui o trecho entre o eletrodo de aterramento e a barra de equalização de potencial (BEP), as conexões internas do sistema e os elementos metálicos conectados ao SPDA.
Para o ensaio de ligações equipotenciais, a norma aceita também um instrumento alternativo, desde que ele forneça corrente de pelo menos 0,2 A e tensão em vazio entre 4 V e 24 V. Mas para os demais ensaios, o miliohmímetro com configuração de quatro fios é o instrumento de referência.
O que acontece se a medição for feita com o instrumento errado
Laudo recusado, AVCB em risco
Um laudo de SPDA tem valor técnico e legal. Ele comprova que o sistema foi inspecionado seguindo os procedimentos da norma, com os instrumentos corretos, por profissional habilitado. Quando o ensaio é feito com multímetro convencional, essa cadeia de conformidade se rompe.
Na prática, o Corpo de Bombeiros pode rejeitar a documentação ou questionar a validade do laudo em renovações do AVCB. Em caso de sinistro, a análise técnica pode revelar que o laudo foi emitido com base em procedimento inadequado, o que traz consequências para o responsável pelo imóvel.
Responsabilidade técnica e ART
O engenheiro que emite o laudo assina uma ART (Anotação de Responsabilidade Técnica) junto ao CREA, assumindo responsabilidade pelo que foi medido e concluído. Utilizar instrumento inadequado não é só uma falha técnica: é uma não conformidade normativa com impacto direto sobre essa responsabilidade.
Esse é um dos pontos frequentemente ignorados por empresas que prestam serviços de inspeção sem o equipamento adequado. A pergunta certa a fazer antes de contratar qualquer inspeção é: qual instrumento será utilizado no ensaio de continuidade?
Perguntas Frequentes
O miliohmímetro mede a resistência de aterramento do para-raios? Não. São medições diferentes. O miliohmímetro mede a continuidade elétrica dos condutores do SPDA, verificando se o caminho está íntegro. A resistência de aterramento é medida por outro instrumento, chamado terrômetro. E a norma NBR 5419-3:2026 é clara: a medição de resistência de aterramento não é necessária para verificar a eficácia do SPDA.
Qualquer engenheiro pode fazer o ensaio com miliohmímetro? A inspeção periódica do SPDA deve ser realizada por profissional qualificado, com habilitação, competência e experiência em inspeções, conforme a norma vigente. Na prática, engenheiros eletricistas com CREA ativo e conhecimento específico em SPDA são os responsáveis por emitir laudos com ART.
O que muda com a NBR 5419 atualizada em 2026 na medição de continuidade? A versão 2026 da norma detalha os procedimentos de ensaio de continuidade no Anexo F (normativo), que passou a ser mais específico quanto às configurações de instrumento aceitas, ao tipo de corrente de injeção e aos métodos de medição por injeção direta e por injeção induzida. Essa estruturação normativa reforça a obrigatoriedade do miliohmímetro e torna mais claro o que é e o que não é aceito.
O terrômetro-alicate também pode ser usado na medição de continuidade do SPDA? Não. A norma NBR 5419-3:2026 proíbe expressamente o uso do terrômetro-alicate para os ensaios de continuidade elétrica dos condutores de descida e do eletrodo de aterramento. Apenas o miliohmímetro com configuração de quatro fios atende aos requisitos descritos no Anexo F da norma.
Próximo passo
Se a inspeção do para-raios do seu imóvel está próxima do vencimento, ou se você tem dúvida sobre como foi feita a última medição, vale conversar com um engenheiro eletricista antes de renovar o laudo. Verificar se o profissional utiliza o instrumento adequado é uma pergunta simples que pode poupar problemas futuros.
