Um raio que cai em um galpão industrial pode gerar consequências muito diferentes de um raio que atinge um prédio residencial. Em uma fábrica, o risco não é só o dano físico à estrutura. Existe a possibilidade de incêndio em estoques, explosão em áreas com substâncias inflamáveis, queima de equipamentos de produção e interrupção de operações inteiras.
É por isso que o SPDA industrial, ou seja, o sistema de proteção contra descargas atmosféricas (para-raios) aplicado a galpões, fábricas e estruturas industriais, tem exigências e características específicas que vão além do modelo padrão instalado em prédios residenciais.
Por que galpões e fábricas precisam de atenção especial contra raios
O risco é maior do que parece
A norma ABNT NBR 5419, atualizada em 2026, reconhece que os efeitos de uma descarga atmosférica em uma estrutura industrial podem variar entre “menos graves” e “danos inaceitáveis com perda de produção”, dependendo do conteúdo da edificação. Isso não é texto genérico de norma: é o reconhecimento de que uma fábrica de alimentos, uma refinaria e um galpão de logística têm riscos completamente diferentes entre si.

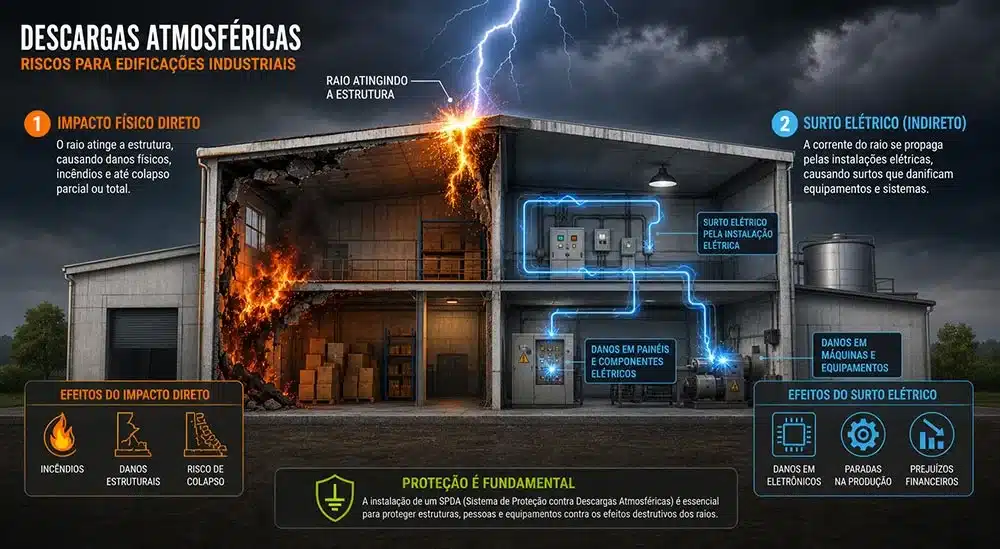

Além da ameaça direta do raio atingindo a estrutura, existe o risco de surtos elétricos que percorrem a instalação e queimam equipamentos internos, mesmo quando o raio não toca fisicamente o prédio. Em ambientes industriais com maquinário eletrônico sofisticado, esse dano indireto frequentemente é mais caro do que o dano físico visível.
Qualquer gestor de uma unidade industrial que já vivenciou uma parada não programada por queima de inversor ou CLP sabe exatamente do que estamos falando.
O que a norma diz sobre estruturas industriais
A NBR 5419-1:2026 lista expressamente as indústrias como estruturas cujos efeitos das descargas atmosféricas incluem danos que vão até consequências inaceitáveis para o processo produtivo. Para indústrias químicas, refinarias e usinas, a norma prevê riscos ambientais além dos danos à planta.
Isso significa que a análise de risco para uma estrutura industrial normalmente resulta em níveis de proteção mais exigentes, e que o sistema projetado precisa contemplar tanto a proteção externa (captores, condutores de descida, aterramento) quanto a proteção interna (DPS, equipotencialização, blindagem).
Se o seu galpão ou fábrica nunca passou por uma análise de risco formal, provavelmente o sistema instalado foi dimensionado a olho, o que é diferente de ser dimensionado corretamente.
Galpão metálico tem para-raios embutido na estrutura?
Essa é uma das dúvidas mais comuns entre gestores de galpões. A resposta honesta: pode ter, mas depende de verificação técnica.
Quando a estrutura metálica pode ser aproveitada como SPDA

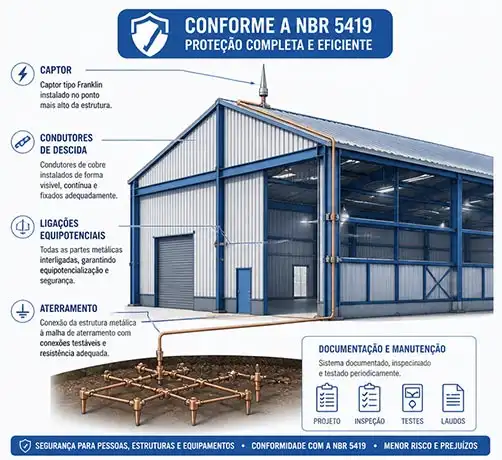

A NBR 5419-3:2026 permite que elementos metálicos da própria construção sejam usados como componentes naturais do SPDA. Pilares metálicos, vigas e coberturas metálicas podem funcionar como condutores de descida, ou seja, o caminho pelo qual a corrente do raio desce até o aterramento, sem precisar de um condutor adicional externo.
O mesmo vale para coberturas de chapas metálicas: se a continuidade elétrica entre as partes for garantida de forma durável (por solda, aparafusamento ou frisamento), e se a espessura da chapa atender aos valores mínimos da norma, essa cobertura pode funcionar como subsistema de captação natural.
Entendendo de forma simples: a estrutura metálica do galpão pode ser o próprio para-raios, desde que o conjunto seja eletricamente contínuo de cima a baixo.
Para conhecer os diferentes métodos de captação disponíveis para estruturas industriais, vale consultar o guia sobre tipos de SPDA e para-raios, que explica as diferenças entre os sistemas.
O que precisa ser verificado antes de usar a estrutura como componente natural
Usar a estrutura metálica como SPDA não é automático. A norma é clara: esses requisitos precisam estar formalmente documentados, e os elementos metálicos precisam permanecer definitivamente na estrutura sem que suas características sejam alteradas.

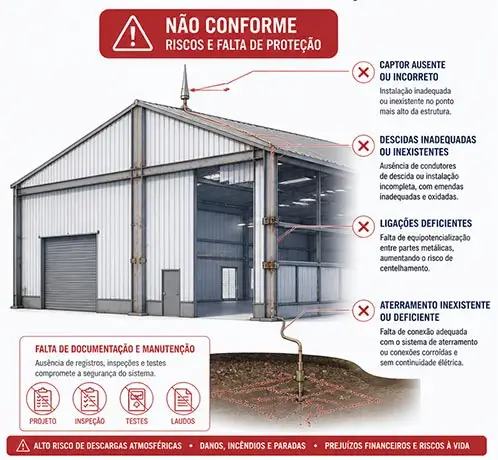

Na prática de inspeções realizadas em galpões industriais, um problema frequente é encontrar conexões entre peças metálicas que não garantem continuidade elétrica real. Parafusos com ferrugem avançada, emendas sem contato firme, ou seções que foram modificadas em reformas sem que o SPDA fosse recalculado. Nesses casos, o galpão parece ter proteção, mas na prática não tem.
A verificação é feita por meio de ensaio de continuidade elétrica, conforme o Anexo F da NBR 5419-3:2026. Esse ensaio não é feito com multímetro comum: o equipamento correto para a medição é o miliohmímetro, capaz de identificar resistências muito baixas que o multímetro convencional simplesmente não consegue registrar com precisão.
Quando a estrutura metálica não é suficiente
Se a continuidade elétrica não puder ser comprovada por ensaio, ou se não for possível realizá-lo, a norma é direta: a armadura ou estrutura metálica não pode ser usada como componente natural do SPDA. Nesse caso, um sistema externo não natural precisa ser instalado.
Reformas que alteram a estrutura original também obrigam a revisão do projeto de SPDA. Um galpão que instalou mezanino metálico, ampliou a área coberta ou adicionou estruturas adjacentes sem revisar o sistema de proteção pode estar fora de conformidade com a norma vigente, mesmo que o SPDA original tenha sido instalado corretamente.
Postos de combustível, indústrias químicas e áreas com risco de explosão: como o SPDA muda
O que é SPDA isolado e quando ele é exigido pela norma
Em estruturas normais, o sistema de para-raios pode ser fixado diretamente na edificação. Os condutores de descida sobem pelas paredes externas, os captores ficam no telhado, e tudo é conectado ao aterramento. Esse é o chamado SPDA não isolado.
Em locais com risco de explosão ou incêndio elevado, como postos de combustível, indústrias químicas, fábricas de fogos de artifício ou locais com armazenamento de materiais inflamáveis, esse modelo padrão não é adequado. A norma ABNT NBR 5419-3:2026 exige que nesses casos seja avaliado o uso de um SPDA isolado.
No SPDA isolado, os captores e condutores de descida são mantidos a uma distância de segurança das partes metálicas da estrutura e das instalações internas. O objetivo é evitar que o calor gerado pelo ponto de impacto do raio, ou pelas faíscas nos condutores, alcance áreas com atmosfera explosiva. Um raio que aterrissa em um captor mal posicionado sobre um tanque de combustível pode provocar exatamente o acidente que o sistema deveria evitar.
Cuidados específicos com condutores e captores em zonas de risco
A NBR 5419-3:2026 determina que em estruturas com áreas classificadas (zonas onde há presença de atmosfera potencialmente explosiva), os captores devem estar a pelo menos 1 metro de distância dessas áreas. Os condutores de descida devem ficar fora da zona de risco sempre que possível.
Quando isso não for viável, os condutores precisam ser dimensionados de forma que a temperatura máxima que atingem durante a passagem da corrente do raio não supere a temperatura de autoignição do material presente na área.
Esse é um ponto que exige cálculo específico e não pode ser resolvido com tabelas genéricas. Em avaliações de conformidade com a NBR 5419 realizadas em postos de combustível e armazéns com produtos químicos, é comum encontrar sistemas instalados sem essa análise, o que tecnicamente coloca todo o projeto em situação irregular.
DPS: a parte interna da proteção que muita indústria ignora
O que acontece com os equipamentos quando cai um raio perto
Mesmo que o raio não atinja diretamente o galpão, a descarga atmosférica próxima gera um campo eletromagnético que induz sobretensões nas redes elétricas e de dados. Essas sobretensões viajam pelos cabos e entram nos equipamentos internos, podendo queimar placas de controle, inversores de frequência, CLPs, servidores e sensores.
Em uma linha de produção automatizada, a queima de um único componente eletrônico pode parar a operação por horas ou dias.
Por que o DPS é obrigatório mesmo quando já existe para-raios externo
O sistema externo de captação e condução cuida do raio que atinge diretamente a estrutura. Mas ele não protege os equipamentos internos contra surtos conduzidos pela rede elétrica ou de sinal. Para isso existe o DPS, o dispositivo de proteção contra surtos, que deve ser instalado na entrada de cada zona de proteção.

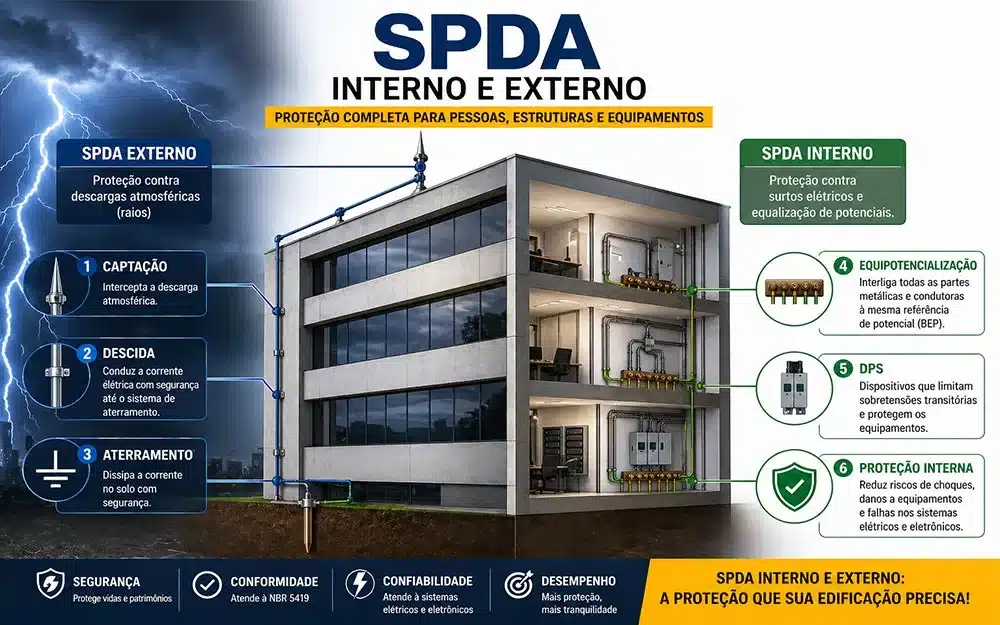

Entender a diferença entre a proteção externa e a interna, e como elas se complementam, é fundamental para que o sistema funcione de forma completa. O artigo sobre SPDA e MPS: proteção interna e externa explicada detalha como essas duas camadas se relacionam na prática.
A versão atual da NBR 5419:2026 reforça que a proteção interna não é acessório: é parte obrigatória do sistema. Indústrias que possuem o para-raios no telhado mas nunca instalaram DPS coordenados nos painéis elétricos estão com o sistema incompleto, independentemente da qualidade do sistema externo.
Com que frequência o SPDA industrial precisa ser inspecionado?
O intervalo depende do tipo de atividade
A NBR 5419-3:2026 define os intervalos de inspeção com base nas características da estrutura, não nos níveis de proteção do sistema. Para estruturas industriais que contenham áreas classificadas (zonas 0, 1, 20 ou 21), materiais explosivos, componentes tóxicos ou que estejam sujeitas à corrosão atmosférica severa (como indústrias litorâneas ou com atmosfera agressiva), a inspeção periódica deve ocorrer em intervalos de até 1 ano.
Para as demais estruturas industriais, o intervalo máximo é de 3 anos.
Isso é diferente do que muitos laudos antigos indicavam. Com a atualização de 2026 da norma, o critério está diretamente ligado ao tipo de atividade e à agressividade do ambiente, e não a um prazo único para todos os casos.
Sobre o processo completo de manutenção e os itens que devem ser verificados em cada inspeção, o artigo sobre manutenção de para-raios traz uma explicação detalhada.
O que acontece depois de uma descarga direta
Sempre que houver suspeita de que o SPDA foi atingido por uma descarga atmosférica, ou quando um contador de raios instalado no sistema registrar uma ocorrência, a norma exige uma inspeção não planejada. Isso inclui verificação visual dos captores, condutores de descida e conexões de aterramento, além da checagem dos DPS instalados.
Galpões sem contador de raios, que é um dispositivo simples e de baixo custo, frequentemente ficam sem essa verificação porque o gestor simplesmente não sabe se o sistema foi solicitado.
Qual documentação o gestor industrial precisa ter em mãos?
Projeto, laudo e ART: o trio mínimo
Todo SPDA instalado em uma estrutura industrial precisa estar respaldado por documentação técnica. A norma estabelece que essa documentação deve incluir a identificação da estrutura, a análise de risco, a definição do nível de proteção adotado, os desenhos com dimensionamento de todos os componentes e os valores de distância de segurança utilizados.
O laudo SPDA é o documento que comprova que o sistema foi inspecionado e está conforme a norma. Ele deve ser emitido por engenheiro eletricista com registro ativo no CREA e acompanhado de ART, que é a Anotação de Responsabilidade Técnica. Sem ART, o documento não tem validade técnica ou legal.
O papel do as-built em adequações e auditorias
O as-built é a documentação que mostra o sistema como foi de fato instalado, e não apenas como estava planejado no projeto original. Em estruturas industriais que passaram por reformas, ampliações ou mudanças de uso, o as-built é o ponto de partida para qualquer nova inspeção ou adequação.
Em vistorias realizadas para regularização de unidades industriais, um dos problemas mais recorrentes é encontrar sistemas instalados há anos sem nenhuma documentação técnica disponível. O gestor não sabe o que foi instalado, em quais pontos estão os eletrodos de aterramento, quais materiais foram usados nem quando foi a última inspeção. Regularizar esse tipo de situação costuma ser mais trabalhoso e caro do que teria sido manter a documentação em dia desde o início.
Cada mudança no processo produtivo que altere o conteúdo ou o risco da edificação também pode exigir revisão do projeto e nova análise de risco. Uma fábrica que passou a armazenar produtos inflamáveis depois que o SPDA foi projetado, por exemplo, pode precisar de adequações no sistema de proteção para continuar conforme a norma.
Perguntas Frequentes
Galpão metálico já tem proteção contra raios ou precisa de SPDA separado? Depende. A estrutura metálica pode ser aproveitada como componente natural do SPDA, mas somente se a continuidade elétrica de cima a baixo for comprovada por ensaio técnico e estiver formalmente documentada. Se essa verificação nunca foi feita, não é possível afirmar que o galpão está protegido apenas por ser de metal.
Posto de combustível precisa de para-raios especial? Sim. Em locais com risco de explosão, a NBR 5419-3:2026 determina que o SPDA isolado deve ser avaliado, pois o sistema comum fixado diretamente na estrutura pode gerar risco de centelhamento em áreas com atmosfera explosiva. O projeto exige análise específica das zonas classificadas e dimensionamento detalhado.
A NBR 5419 mudou alguma coisa para indústrias em 2026? A versão 2026 da norma detalhou melhor os critérios de inspeção e a documentação exigida, além de reforçar os requisitos para estruturas com risco de explosão. O intervalo de inspeção passou a ser definido pelo tipo de atividade e agressividade do ambiente, com prazo de 1 ano para estruturas de maior risco, o que representa uma diferença importante em relação a interpretações anteriores.
O SPDA protege os equipamentos internos da fábrica? O para-raios externo protege a estrutura contra o impacto direto do raio. Para proteger os equipamentos internos contra surtos elétricos induzidos, é necessário instalar DPS coordenados nas entradas de energia e de sinal. Os dois sistemas trabalham juntos e são obrigatórios pela norma.
Quem pode assinar o laudo de SPDA industrial? Engenheiro eletricista com registro ativo no CREA e habilitação para a atividade. O laudo deve ser acompanhado de ART. Empresas que emitem laudo sem ART ou com profissional sem habilitação adequada estão entregando um documento sem validade técnica ou legal.
