Quando um motor começa a superaquecer sem motivo aparente ou uma luminária industrial pisca constantemente, uma causa frequente não está no equipamento em si, está no cabo que o alimenta. A perda de tensão ao longo de um condutor elétrico é um fenômeno simples de entender, mas devastador quando ignorado em projeto: reduz a vida útil de motores, provoca falhas em equipamentos sensíveis e pode reprovar instalações em laudos técnicos com base na NBR 5410.
Este guia apresenta o cálculo de queda de tensão de forma completa e aplicada: fórmulas para circuitos monofásicos e trifásicos, os limites exigidos pela NBR 5410, exemplos resolvidos com dados reais e o processo inverso de encontrar a seção mínima do cabo antes de executar a instalação. Para quem quer agilizar o trabalho no dia a dia, o portal Cálculos Elétricos disponibiliza uma calculadora interativa que automatiza cada um desses passos, especialmente útil em projetos com múltiplos circuitos.
O que é queda de tensão e por que ela compromete sua instalação

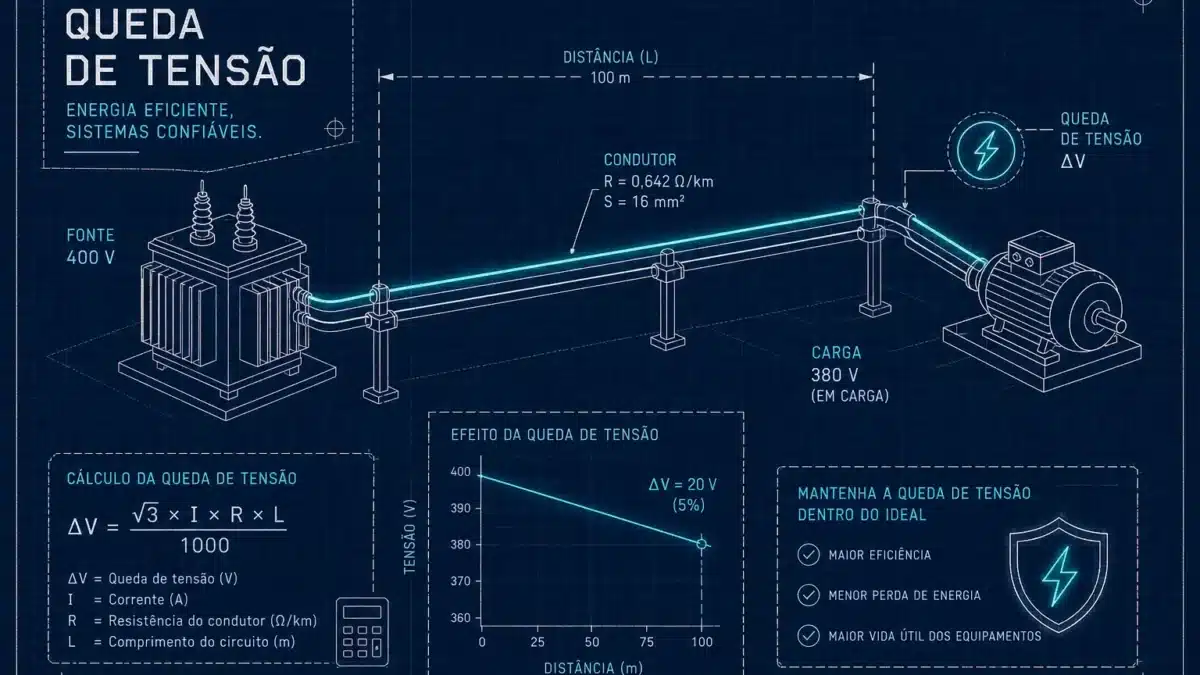

Todo condutor tem resistência elétrica. Quando a corrente percorre esse condutor, parte da tensão é consumida pelo próprio cabo antes de chegar à carga, exatamente como prevê a Lei de Ohm. A diferença entre a tensão na origem do circuito e a tensão no ponto de utilização é o que chamamos de queda de tensão, representada por ΔV. As consequências práticas são concretas: lâmpadas que piscam sob carga, motores que não atingem o torque nominal e equipamentos eletrônicos que desligam por subtensão.
Em instalações industriais, essa queda representa risco real de queima de enrolamentos em motores trifásicos. O motor tenta compensar a tensão reduzida absorvendo mais corrente, o que eleva a temperatura interna até o ponto de falha. Um problema que começa no dimensionamento do cabo termina na substituição do equipamento.
Por que a resistência do condutor causa a perda de tensão
A resistência de um condutor depende de três fatores: material, comprimento e seção transversal. Quanto maior o comprimento e menor a seção, maior a resistência e, consequentemente, maior a perda de tensão. O material também importa: o cobre tem resistividade de aproximadamente 0,017 Ω·mm²/m a 20 °C, enquanto o alumínio fica em torno de 0,0265 Ω·mm²/m, uma diferença significativa que, dependendo dos valores de referência adotados, representa entre 50% e 65% a mais de resistividade. Para o mesmo circuito, um cabo de alumínio exige seção maior para entregar o mesmo resultado.
Situações reais onde isso aparece em projetos
Os cenários mais críticos surgem em instalações com grandes distâncias. Um circuito de chuveiro com cabo de 2,5 mm² em 30 metros, por exemplo, pode facilmente ultrapassar o limite normativo dependendo da potência da carga, o cálculo de queda de tensão é o que determina isso. Um motor de bomba instalado a 80 metros do quadro de distribuição é um caso clássico: sem verificar a queda, o profissional arrisca reprovar o circuito e ter que refazer a instalação. Em galpões industriais com iluminação distribuída ao longo de 100 metros ou mais, o dimensionamento de condutores por queda de tensão muitas vezes define uma bitola maior do que a exigida apenas pela corrente nominal, e é aí que esse cálculo se torna decisivo.
O que a NBR 5410 estabelece como limite admissível
A NBR 5410:2004 define limites que todo projeto elétrico precisa respeitar. O limite total depende da fonte de alimentação: instalações alimentadas pela rede pública de baixa tensão têm limite de 5%, enquanto instalações com fonte própria (subestação ou gerador) podem chegar a 7%. Em qualquer caso, os circuitos terminais, do quadro de distribuição até a carga, estão sujeitos a um limite de 4%, independentemente da fonte. A norma prevê ainda acréscimos específicos para trechos muito longos; consulte a cláusula pertinente da NBR 5410 para verificar se há fatores adicionais aplicáveis ao seu projeto.
Fonte de alimentação e o limite que se aplica ao seu projeto
| Fonte de alimentação | Limite total (%) | Limite circuito terminal (%) |
|---|---|---|
| Rede pública de baixa tensão | 5% | 4% |
| Subestação própria (transformador) | 7% | 4% |
| Gerador particular | 7% | 4% |
O circuito terminal está sempre sujeito ao limite de 4%, mesmo em instalações com subestação própria. Isso significa que o trecho do quadro de distribuição até a tomada ou o motor tem esse teto fixo, e o alimentador precisa ser dimensionado para deixar margem suficiente dentro do total permitido pela norma.
Convertendo percentual em volts para as tensões mais comuns
A fórmula de conversão é direta: ΔV (V) = V_nominal × (% ÷ 100). A tabela abaixo mostra os limites em volts para as tensões mais usadas em instalações brasileiras:
| Tensão nominal | Limite de 4% (V) | Limite de 5% (V) |
|---|---|---|
| 127 V | 5,08 V | 6,35 V |
| 220 V | 8,80 V | 11,00 V |
| 380 V | 15,20 V | 19,00 V |
| 400 V | 16,00 V | 20,00 V |
Após realizar o cálculo de queda de tensão em volts, o profissional compara o resultado com esses valores de referência para confirmar se o cabo escolhido está dentro do admissível pela norma.
Cálculo de queda de tensão monofásico: passo a passo com exemplo real
Para circuitos monofásicos (Fase + Neutro) e bifásicos (Fase + Fase), a fórmula usa o fator 2 porque a corrente percorre o cabo na ida e retorna pelo neutro, dobrando o comprimento elétrico efetivo do circuito. Entender esse detalhe evita erros nos projetos que envolvem circuitos de uso geral e pontos de iluminação.
As variáveis da fórmula e o que cada uma representa
A fórmula completa com resistividade é: ΔV = (2 × ρ × I × L) / S, onde ΔV é a queda em volts, ρ é a resistividade do condutor (0,017 Ω·mm²/m para cobre a 20 °C), I é a corrente em ampères, L é o comprimento em metros e S é a seção em mm². Muitos profissionais preferem a versão com condutividade: ΔV = (2 × I × L) / (58 × S), onde 58 é a condutividade do cobre em m/(Ω·mm²) a 20 °C. Para cálculos de projeto conforme a NBR 5410, recomenda-se considerar a temperatura de operação do condutor, o valor de condutividade ajustado para 35 °C é de aproximadamente 56 m/(Ω·mm²), o que resulta em quedas ligeiramente maiores e dimensionamentos mais conservadores. As duas abordagens chegam ao mesmo resultado quando a mesma temperatura de referência é usada.
Exemplo prático: carga de 2.000 W em 220 V com cabo de 2,5 mm²
Dados: potência de 2.000 W, tensão de 220 V, comprimento de 30 m, cabo de cobre 2,5 mm².
Passo 1: calcular a corrente. I = P ÷ V = 2.000 ÷ 220 ≈ 9,09 A.
Passo 2: aplicar a fórmula. ΔV = (2 × 9,09 × 30) ÷ (58 × 2,5) = 545,4 ÷ 145 ≈ 3,76 V.
Passo 3: converter para percentual. %ΔV = (3,76 ÷ 220) × 100 ≈ 1,71%. Com esse resultado bem abaixo do limite de 4% para circuitos terminais, o cabo de 2,5 mm² está aprovado para esse circuito, sobra margem confortável.
Cálculo de queda de tensão trifásico: quando o fator √3 entra na equação
Circuitos trifásicos equilibrados usam o fator √3 (aproximadamente 1,732) no lugar do fator 2. Esse valor vem da relação entre tensão de linha e tensão de fase em sistemas trifásicos. Como √3 é menor que 2, a queda trifásica é sempre menor do que a monofásica para os mesmos valores de corrente, comprimento e seção, na prática, cerca de 13% menor, o que pode significar a possibilidade de usar cabos mais finos para a mesma distância e corrente em instalações industriais de longa distância.
A fórmula trifásica e como ela difere da monofásica
A fórmula trifásica é: ΔV = (√3 × ρ × I × L) / S. O resultado representa a queda na tensão de linha, e a tensão de referência para o cálculo do percentual é a tensão entre fases: 380 V ou 400 V, conforme o sistema. Para circuitos com motor, a corrente precisa ser calculada considerando o fator de potência, o que muda os dados de entrada, mas não a estrutura da fórmula.
Exemplo com alimentador de motor industrial a 60 metros
Dados: motor de 10 kW, 380 V, fator de potência 0,85, distância de 60 m, cabo de cobre 6 mm².
Passo 1: calcular a corrente trifásica. I = P ÷ (√3 × V × cos φ) = 10.000 ÷ (1,732 × 380 × 0,85) = 10.000 ÷ 559,2 ≈ 17,88 A.
Passo 2: aplicar a fórmula trifásica. ΔV = (1,732 × 0,01724 × 17,88 × 60) ÷ 6 ≈ 32,05 ÷ 6 ≈ 5,34 V.
Passo 3: converter para percentual. %ΔV = (5,34 ÷ 380) × 100 ≈ 1,40%. O cabo de 6 mm² entrega uma queda de apenas 1,4%, bem dentro do limite de 5% para instalações alimentadas pela rede pública. Se o resultado tivesse excedido o limite, a solução seria aumentar para a seção comercial imediatamente superior: 10 mm².
Como dimensionar a bitola do cabo pela queda de tensão
Na verificação, o profissional testa um cabo já escolhido. No dimensionamento de condutores por queda de tensão, o processo é inverso: encontra-se a seção mínima que garante queda dentro do limite normativo, para depois selecionar o cabo comercial correspondente. Esse é o caminho correto quando o circuito ainda está em projeto e a bitola não foi definida por outro critério.
A fórmula inversa para encontrar a seção mínima
Isolando S na fórmula monofásica, chega-se a: S = (2 × ρ × I × L) / (V × ΔV%), onde ΔV% é o limite admissível em decimal (0,04 para 4%) e o produto V × ΔV% representa o limite máximo de queda em volts, por exemplo, 220 × 0,04 = 8,8 V. O resultado é a seção mínima teórica. Como cabos não existem em qualquer valor calculado, o profissional arredonda para a seção comercial imediatamente superior.
Cálculo de queda de tensão para dimensionamento: carga de 6.000 W a 90 metros
Dados: potência de 6.000 W, tensão de 220 V, comprimento de 90 m, limite de 4% da norma.
Passo 1: calcular a corrente de projeto. Com carga resistiva pura, I = P ÷ V = 6.000 ÷ 220 ≈ 27,27 A.
Passo 2: aplicar a fórmula inversa com resistividade do cobre (ρ = 0,01724 Ω·mm²/m). S = (2 × 0,01724 × 27,27 × 90) ÷ (220 × 0,04) = 84,62 ÷ 8,8 ≈ 9,62 mm².
Passo 3: selecionar o cabo comercial. Não existe cabo de 9,62 mm² no mercado, então o profissional especifica o imediatamente superior: 10 mm². Esse é o menor cabo que garante conformidade com o limite normativo nesse circuito.
Cobre ou alumínio: o que muda no cálculo
Para alumínio, basta substituir a resistividade: 0,0265 Ω·mm²/m no lugar de 0,017, ou condutividade 35,38 no lugar de 58. O resultado sempre exige uma seção maior, pois o alumínio conduz menos para a mesma bitola. Em instalações industriais com grandes distâncias, essa diferença impacta diretamente no custo e no peso do sistema. Vale calcular os dois materiais quando houver dúvida, comparando o custo total de cada opção antes de especificar o condutor. Para entender as restrições práticas ao uso de cabos de alumínio em baixa tensão, veja uma análise técnica sobre o tema (por que os cabos de alumínio têm restrições).
Ferramentas práticas e boas práticas que profissionais usam
Somando quedas em trechos diferentes: o erro que muita gente comete
A queda total de uma instalação é a soma das quedas em cada trecho, do ponto de entrega da concessionária até o ponto de utilização mais afastado. Um alimentador com queda de 2,5% somado a um circuito terminal com queda de 3% resulta em 5,5%, ultrapassando o limite de 5% para instalações alimentadas pela rede pública, mesmo que cada trecho individualmente pareça aceitável. Negligenciar essa soma é um dos erros mais recorrentes em projetos sem verificação sistemática.
Uma distribuição conservadora adotada por projetistas experientes, e recomendada em manuais de projeto, é reservar até 1% para o trecho da medição ao quadro geral, até 2% para o alimentador do quadro geral ao quadro de distribuição, e até 2% para o circuito terminal. Essa divisão garante margem de segurança, facilita o dimensionamento sem esgotar o limite em um único trecho e entrega um projeto mais fácil de auditar em laudo. Atenção: trata-se de uma prática recomendada, não de uma exigência literal da NBR 5410.
Calculadora do Cálculos Elétricos: o atalho do profissional
O portal Cálculos Elétricos disponibiliza uma calculadora interativa que automatiza todas as fórmulas deste guia. O profissional insere os dados do circuito, corrente, comprimento, seção e material do condutor, e obtém instantaneamente o resultado em volts e em percentual, com comparação direta contra o limite normativo. Em projetos com 20 ou 30 circuitos, a diferença entre calcular manualmente e usar a ferramenta é medida em horas de trabalho. Acesse o portal e veja quanto tempo você economiza no próximo projeto. Complementarmente, ferramentas online como a calculadora de queda de tensão AS3008 podem servir para validação rápida de resultados.
Conclusão
O cálculo de queda de tensão não é uma etapa opcional em projetos elétricos: é um critério normativo que define a seção final do cabo e determina se a instalação opera dentro dos parâmetros para os quais os equipamentos foram projetados. As fórmulas para mono e trifásico são diretas, os limites da NBR 5410 são claros e os exemplos deste guia mostram que o processo é completamente repetível para qualquer circuito.
Escolher a seção errada do condutor não é apenas um erro de cálculo. Um motor que opera com tensão insuficiente consome mais corrente, esquenta mais e falha antes do tempo, comprometendo a vida útil do equipamento, expondo pessoas a risco e colocando a instalação em desconformidade normativa. Uma instalação reprovada em laudo técnico gera retrabalho, custo e responsabilidade profissional direta.
Para aplicar tudo isso de forma prática, explore a calculadora do Cálculos Elétricos e os outros guias do portal sobre dimensionamento de condutores, ampacidade de cabos e NBR 5410 queda de tensão. O conhecimento está aqui: Projetos Elétricos, SPDA e Aterramento e a Home, EletroProj. Use no próximo projeto e veja a diferença.
