Se o disjuntor para chuveiro vem desarmando logo após a instalação, seja imediatamente ao ligar ou depois de alguns minutos de banho, , a situação é comum e, na maioria dos casos, completamente evitável.
Na maior parte das ocorrências, a causa está na instalação, não no aparelho em si: disjuntor subdimensionado, curva inadequada para o tipo de carga, cabo com seção insuficiente ou circuito compartilhado com outros equipamentos. Instalações residenciais chegam a esse estado, com frequência, por falta de informação técnica sobre como dimensionar corretamente cada componente, e não por negligência do morador.
Aqui no portal Cálculos Elétricos, essa dúvida aparece com regularidade entre leitores, engenheiros e técnicos. Por isso, este guia reúne os critérios da NBR 5410 em linguagem direta: como calcular a amperagem do disjuntor para chuveiro, escolher a curva correta, definir a bitola do cabo e identificar as causas mais comuns de desarme.

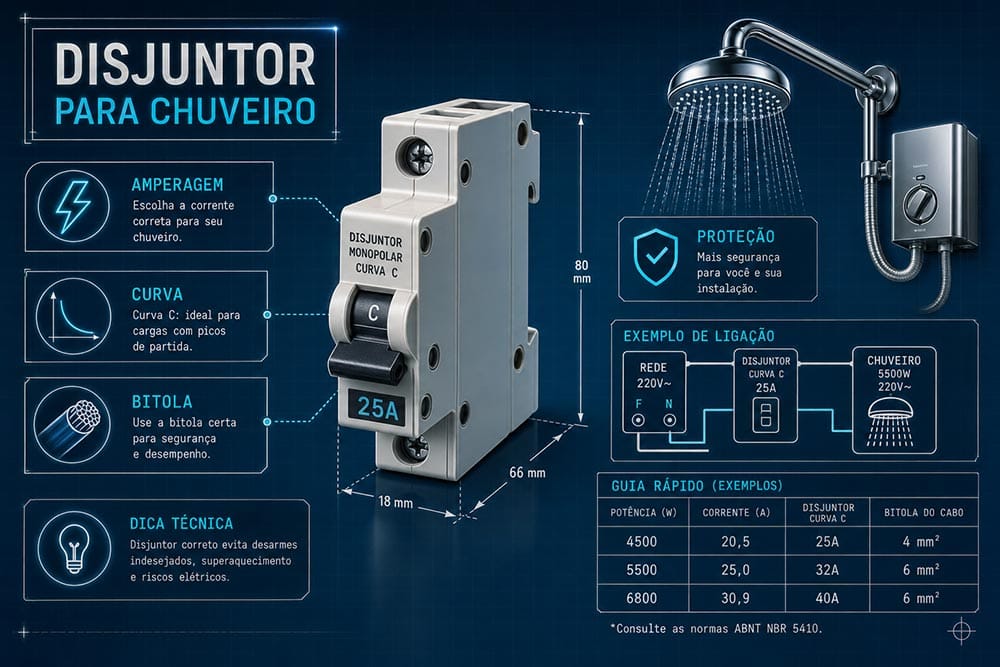

Como calcular a amperagem do disjuntor para chuveiro
A fórmula que resolve o dimensionamento em 30 segundos
A lógica é simples: corrente (A) = potência (W) dividida pela tensão (V). Um chuveiro de 5.500W operando em 220V consome 5.500 ÷ 220 = 25A. Esse é o valor de projeto.
O disjuntor escolhido deve ser o valor comercial imediatamente acima da corrente calculada, nunca abaixo. Para 25A de corrente de projeto, o disjuntor correto é 30A, o próximo valor disponível no mercado. Usar um disjuntor de 25A nesse caso garante desarmes constantes, porque a corrente nominal do aparelho iguala o limite do dispositivo de proteção.
Um detalhe que muda tudo: a tensão de operação. O mesmo chuveiro de 5.500W ligado em 127V puxa 5.500 ÷ 127 = 43,3A. Isso significa cabo mais grosso, disjuntor maior e toda uma instalação mais robusta. Antes de qualquer dimensionamento, confirme a tensão de operação na embalagem do chuveiro. Esse dado define tudo que vem depois.
Se preferir confirmar cálculos e ver exemplos práticos, consulte o guia completo de Cálculo de Queda de Tensão: Guia Completo, que reúne procedimentos e tabelas úteis para dimensionamento.
Tabela de referência por potência: 127V e 220V
As três potências mais comuns no mercado brasileiro seguem padrões bem definidos de corrente e disjuntor. A tabela abaixo cruza potência e tensão para facilitar a consulta rápida:
| Potência (W) | Corrente em 127V | Disjuntor em 127V | Corrente em 220V | Disjuntor em 220V |
|---|---|---|---|---|
| 4.500W | ~35,4A | 40A | ~20,5A | 25A |
| 5.500W | ~43,3A | 50A | 25A | 30A |
| 7.500W | ~59,1A | 63A | ~34,1A | 40A |
O caso do chuveiro de 7.500W em 127V merece atenção especial. Com quase 59A de corrente, ele exige disjuntor de 63A e cabo de 16mm². Muitos modelos dessa potência são fabricados exclusivamente para 220V, justamente porque operar na tensão mais baixa torna a instalação extremamente pesada. Verifique sempre na embalagem se o chuveiro é compatível com 127V antes de dimensionar o circuito para essa tensão.
Curva B ou curva C: qual disjuntor protege melhor o banheiro?
Por que cargas resistivas exigem curva B
A diferença entre as curvas está no gatilho de disparo magnético: a curva B atua entre 3 e 5 vezes a corrente nominal; a curva C, entre 5 e 10 vezes. A curva B é, portanto, mais sensível e reage mais rápido diante de correntes anormais.
O chuveiro é uma carga puramente resistiva. Sem motor, sem pico de partida, sem surto de corrente ao ligar. Ele simplesmente aquece água por meio de uma resistência elétrica, com corrente estável e previsível desde o primeiro segundo. Para esse perfil de carga, a curva B é o padrão técnico correto.
A regra prática consolidada: curva B para calor (chuveiro, aquecedor, forno elétrico) e curva C para movimento (motor de geladeira, bomba d’água, ar-condicionado). Guardar essa distinção evita erros na compra e na especificação em projeto.
O risco real de usar curva C no banheiro
Usar curva C num circuito de chuveiro não provoca desarme imediato nem deixa a instalação obviamente defeituosa. O problema é mais sutil: em caso de curto-circuito, a curva C demora mais para atuar, deixando a fiação exposta a correntes elevadas por um tempo maior. Esse tempo extra aquece o cabo, pode fundir a isolação e, em casos graves, inicia um incêndio.
No banheiro, a umidade aumenta o risco de arco elétrico. Usar a proteção mais rápida disponível, a curva B, é uma decisão de segurança antes de ser uma exigência técnica. Ao comprar o disjuntor do chuveiro, confirme que a embalagem especifica “curva B”. Não presuma: grande parte dos produtos em prateleira vem configurada como curva C por padrão, pois essa é a opção mais comum para circuitos gerais, informação que consta nos catálogos técnicos de fabricantes como WEG, Schneider Electric e Siemens. Para entender melhor as diferenças entre as curvas dos disjuntores B, C e D, consulte material técnico que compara os testes magnéticos de cada curva.
Bitola do cabo e disjuntor para chuveiro: o que a NBR 5410 exige
Seção mínima por faixa de amperagem
A NBR 5410 é clara: o cabo deve ser dimensionado pela corrente real do chuveiro, não pelo valor nominal do disjuntor. Dimensionar o cabo pelo disjuntor é um erro frequente que resulta em superaquecimento silencioso da fiação, especialmente em instalações mais antigas, onde a bitola original foi projetada para um chuveiro menos potente.
Na prática, para circuitos em 220V com correntes de projeto de até 34A (equivalente a chuveiros de até 7.500W), a seção de 6mm² atende às condições padrão de instalação conforme a Tabela 36 da NBR 5410, considerando método de instalação B1 e temperatura ambiente de até 30°C. Para correntes entre 40A e 50A, especialmente em 127V, a seção recomendada sobe para 10mm². Temperatura ambiente acima de 30°C ou cabos agrupados no mesmo conduíte reduzem a capacidade do condutor, nesses casos, a seção calculada precisa ser majorada com os fatores de correção da própria norma. Para consulta sobre o padrão de cabos segundo a NBR 5410, há materiais didáticos que detalham os métodos de instalação e tabelas de capacidade de corrente.
Por que o chuveiro precisa de circuito exclusivo
A NBR 5410, no item 4.2.4.6, determina que qualquer equipamento com corrente nominal superior a 10A deve ter circuito independente. Todo chuveiro residencial se enquadra nessa categoria. Isso significa um disjuntor próprio no quadro e um par de cabos exclusivo desde o quadro até o ponto de instalação, sem compartilhamento com tomadas, iluminação ou qualquer outro aparelho.
Dois chuveiros no mesmo circuito, ou um chuveiro dividindo o disjuntor com um ar-condicionado, são causas diretas de sobrecarga e desarme frequente. A soma das correntes ultrapassa a capacidade do dispositivo de proteção, e o resultado é exatamente o problema descrito no início: o disjuntor que desarma sem aviso aparente. A solução não é trocar o disjuntor por um maior; é criar o circuito exclusivo que a norma determina.
A NBR 5410 também proíbe conectar o chuveiro via tomada com plugue (restrição aplicável a cargas superiores a 10A, conforme a norma). A conexão deve ser direta, com conector porcelana ou equivalente, fixado de forma permanente. Não é um detalhe estético: é um requisito de segurança para uma carga que opera com correntes elevadas de forma contínua. Para procedimentos de instalação próximas ao ponto de uso, veja também orientações sobre como instalar tomadas corretamente no post de Como Instalar Tomada Dupla, que aborda cuidados de montagem e conexões seguras (mesmo que, no caso do chuveiro, a norma recomende não usar tomada).
Monopolar ou bipolar: a escolha que define a segurança em 220V
Como a tensão de 220V bifásica funciona e por que exige bipolar
Em circuitos de 127V, o chuveiro é alimentado por fase e neutro. O disjuntor monopolar protege apenas o condutor de fase, que é o único fio energizado, configuração correta para essa tensão.
Em 220V bifásico, a situação muda completamente. Os dois fios que alimentam o chuveiro são fases ativas: não existe neutro nesse circuito. Se um disjuntor monopolar for usado, apenas uma das fases é seccionada em caso de falha. A outra permanece energizada, criando risco grave de choque elétrico ao manusear o aparelho, trocar a resistência ou encostar no gabinete.
A regra é direta: chuveiro em 127V usa disjuntor monopolar; chuveiro em 220V usa disjuntor bipolar, sem exceção. Não há cenário em que essa troca seja tecnicamente aceitável.
Para entender características e limites de dispositivos monopolares e sua aplicação correta, há artigos técnicos que explicam o funcionamento do disjuntor monopolar e quando ele é adequado.
O que a norma diz sobre os chamados “falsos bipolares”
Em instalações mais antigas, é comum encontrar dois disjuntores monopolares lado a lado com as alavancas acopladas por uma presilha plástica, simulando um bipolar. A NBR 5410 proíbe explicitamente essa solução. A presilha não garante seccionamento mecânico simultâneo dos dois polos: em caso de curto-circuito, um polo pode desarmar e o outro continuar energizado.
O resultado é uma situação de risco real: o disjuntor parece desligado, mas metade do circuito ainda está ativo. Quem vai trocar a resistência do chuveiro confiando que a energia foi cortada pode levar um choque. A solução correta é instalar um disjuntor bipolar certificado, com os dois polos acoplados mecanicamente de fábrica, garantindo abertura simultânea independentemente do polo que detectou a falha.
Por que o disjuntor do chuveiro desarma e como resolver
Curto-circuito na fiação: sinal de urgência
Disjuntor que desarma imediatamente ao ligar o chuveiro aponta, com alta probabilidade, para curto-circuito. Isso acontece quando a isolação dos cabos se degrada pelo acúmulo de calor ao longo do tempo, fazendo os condutores de cobre se tocarem diretamente. A corrente resultante é altíssima, e o disjuntor reage em frações de segundo.
A inspeção deve cobrir todo o trecho da fiação, desde a caixa de passagem até o ponto de instalação do chuveiro. Trechos com isolação queimada ou ressecada precisam ser substituídos integralmente, não apenas emendados. Religar o disjuntor repetidamente sem investigar a causa agrava o dano na instalação a cada tentativa. Para passos práticos sobre como proceder quando o disjuntor do chuveiro desarma, há guias que listam inspeções e testes rápidos que o eletricista deve executar.
Sobrecarga por troca de chuveiro sem atualizar a instalação
Quando o desarme acontece após alguns minutos de uso, o diagnóstico mais comum é sobrecarga térmica. A fiação acumula calor gradualmente até o ponto em que o disjuntor atua por proteção. Isso indica que a corrente está acima da capacidade dos cabos instalados.
O cenário mais típico é a troca de um chuveiro de menor potência por um modelo mais potente sem atualizar o circuito. Substituir um aparelho de 4.500W por um de 6.800W sem trocar o cabo e o disjuntor é a receita exata para esse tipo de problema. A solução envolve recalcular a corrente do novo aparelho, substituir o disjuntor pelo valor correto e, na maioria dos casos, trocar a bitola do cabo. Não existe atalho.
Quando a situação exige um eletricista
Qualquer intervenção no quadro de distribuição ou na fiação do chuveiro deve ser feita por eletricista habilitado. O risco não se limita ao choque imediato: instalações mal dimensionadas figuram entre as principais causas de incêndio elétrico residencial no Brasil. O problema silencioso, o cabo esquentando devagar dentro da parede, é mais perigoso do que o desarme visível.
Se você identificou qualquer um dos sintomas descritos neste guia, não adie a inspeção profissional. O custo de refazer o circuito é muito menor do que as consequências de um sinistro elétrico.
Resumo: do cálculo ao disjuntor para chuveiro correto
O dimensionamento segue uma lógica linear. Calcule a corrente dividindo a potência do chuveiro (em W) pela tensão de operação (em V), depois escolha o valor comercial de disjuntor imediatamente acima desse resultado. Confirme que o produto especifica curva B na embalagem e defina a bitola do cabo pela corrente de projeto, não pelo disjuntor. Chuveiro em 220V exige disjuntor bipolar, ponto final.
Seguir a NBR 5410 nesse dimensionamento não é burocracia. É o que reduz significativamente o risco de aquecimento excessivo, incêndio e choque elétrico, garantindo que a instalação suporte o uso diário por anos sem intervenções frequentes. Para escolher o disjuntor para chuveiro certo, basta ter em mãos dois dados da embalagem do aparelho: potência e tensão. Com eles, todos os cálculos deste guia ficam acessíveis em menos de um minuto.
Para aprofundar o conhecimento sobre aterramento residencial e proteção diferencial (DR) no banheiro, o portal Cálculos Elétricos reúne guias técnicos, ferramentas de cálculo interativas e conteúdo baseado nas normas vigentes, desenvolvidos especificamente para o contexto brasileiro. Como leitura complementar sobre proteção contra descargas atmosféricas e aterramento, consulte também o material sobre Para-Raio em Torre: Evite Danos e Prejuízos.
