O que é resistência elétrica?
Resistência elétrica é a capacidade que todo material tem de dificultar a passagem de corrente elétrica. Quanto maior a resistência, menos corrente consegue passar. Quanto menor, mais corrente flui. É uma propriedade física presente em qualquer material, do cobre dos fios elétricos da sua casa até a borracha que reveste esses fios.
A unidade de medida da resistência elétrica é o ohm, representado pelo símbolo Ω (a letra grega ômega). O nome é uma homenagem ao físico alemão Georg Simon Ohm, que descreveu matematicamente a relação entre tensão, corrente e resistência no século XIX.
A analogia do cano de água
Imagine um cano de água. A água que flui pelo cano representa a corrente elétrica. A pressão que empurra a água é a tensão (voltagem). Agora imagine que você aperta o cano com a mão, reduzindo a passagem. Esse aperto é a resistência elétrica.
Quanto mais você aperta, menos água passa, mesmo que a pressão continue a mesma. Nos circuitos elétricos acontece a mesma coisa: quanto maior a resistência, menor a corrente que consegue circular para uma mesma tensão aplicada.
Qual a unidade de medida da resistência elétrica?
A resistência é medida em ohms (Ω). Na prática, como os valores podem ser muito grandes, usamos prefixos para facilitar:
- 1 Ω (um ohm): resistência muito baixa, encontrada em fios curtos e grossos.
- 1 kΩ (um quilo-ohm) = 1.000 Ω: valor comum em circuitos com Arduino e projetos de eletrônica básica.
- 1 MΩ (um mega-ohm) = 1.000.000 Ω: valor alto, usado em circuitos de alta impedância e sensores.
Para ter uma referência: um pedaço curto de fio de cobre tem resistência de frações de ohm. Já a borracha isolante que reveste esse fio pode ter resistência de milhões de mega-ohms.

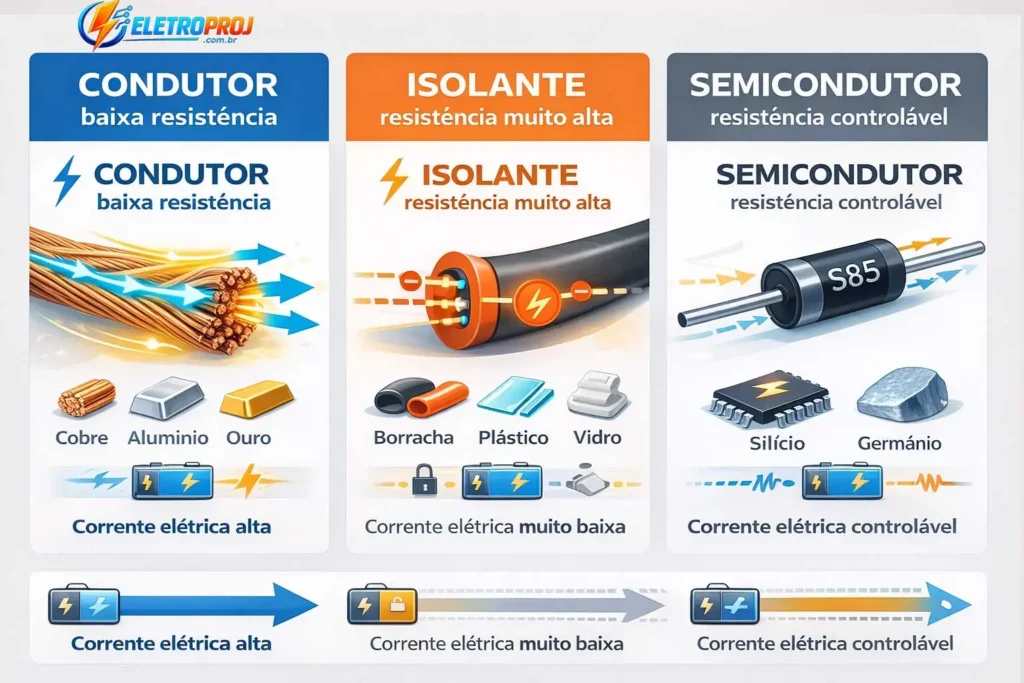

Condutor, isolante e semicondutor: por que a resistência muda?

Nem todo material se comporta da mesma forma diante da corrente elétrica. É a resistência que define essa diferença:
Condutores são materiais com resistência muito baixa. Permitem que a corrente passe com facilidade. Exemplos: cobre, alumínio, ouro e prata. Por isso os fios elétricos são feitos de cobre, um excelente condutor.
Isolantes são materiais com resistência extremamente alta. Praticamente impedem a passagem de corrente. Exemplos: borracha, vidro, plástico e cerâmica. Por isso a capa dos fios é feita de plástico: para proteger você do choque.
Semicondutores ficam no meio do caminho. Materiais como silício e germânio têm resistência intermediária que pode ser controlada. Essa propriedade é a base de todos os chips, transistores e componentes eletrônicos modernos.

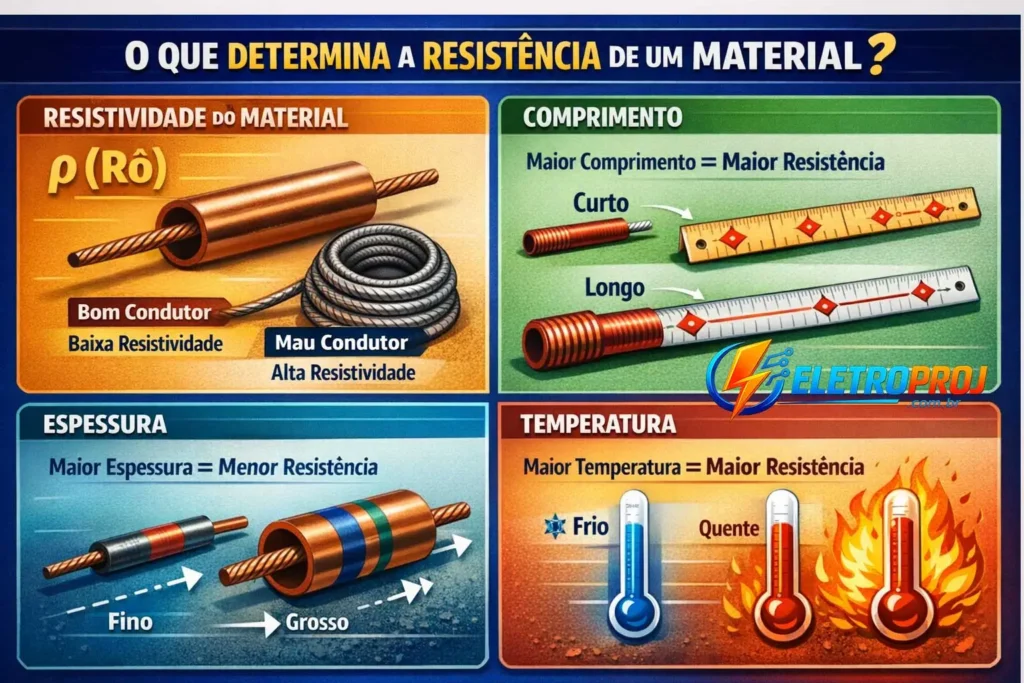

O que determina a resistência de um material?

A resistência elétrica de um condutor não é aleatória. Ela depende de quatro fatores físicos: o material de que é feito, seu comprimento, sua espessura e sua temperatura. Entender esses fatores ajuda a explicar, por exemplo, por que o fio do chuveiro elétrico é grosso e curto, enquanto o filamento de uma lâmpada incandescente é fino e longo.
Resistividade: a “impressão digital” elétrica do material
Cada material tem uma resistividade própria, representada pela letra grega ρ (rô). A resistividade indica o quanto aquele material, por natureza, dificulta a passagem de corrente.
O cobre, por exemplo, tem resistividade muito baixa (cerca de 1,7 × 10⁻⁸ Ω·m), o que faz dele um ótimo condutor. Já o níquel-cromo, usado nas resistências de chuveiros elétricos, tem resistividade bem mais alta (cerca de 1,1 × 10⁻⁶ Ω·m), o que faz com que ele aqueça ao conduzir corrente.
Pense na resistividade como uma característica do “tipo” de material. Dois fios com o mesmo comprimento e a mesma espessura terão resistências diferentes se forem feitos de materiais diferentes. Para se aprofundar nessa grandeza, confira o artigo sobre Resistividade: O Que É e Qual a Diferença Para Resistência.
Comprimento, espessura e temperatura
Além do material, três fatores práticos alteram a resistência de um condutor:
Comprimento: quanto mais longo o condutor, maior a resistência. Um fio de cobre com 100 metros tem muito mais resistência do que o mesmo fio com 1 metro. O caminho que a corrente percorre é maior, então encontra mais oposição.
Área da seção transversal (espessura): quanto mais grosso o condutor, menor a resistência. Um fio grosso oferece mais “espaço” para a corrente passar, assim como um cano mais largo deixa mais água fluir. Por isso cabos de chuveiro elétrico e de instalações de alta corrente são sempre grossos.
Temperatura: na maioria dos metais, a resistência aumenta quando a temperatura sobe. Os átomos do material vibram mais com o calor e dificultam o fluxo de elétrons. É por isso que um filamento de lâmpada incandescente, quando aceso e muito quente, tem resistência bem maior do que quando está frio e apagado.
A fórmula da resistência de um condutor (Segunda Lei de Ohm)
A relação entre esses fatores é descrita por uma fórmula conhecida como Segunda Lei de Ohm:
Onde:
- R = resistência elétrica (em ohms, Ω)
- ρ = resistividade do material (em Ω·m)
- L = comprimento do condutor (em metros)
- A = área da seção transversal (em m²)
Exemplo resolvido: qual a resistência de um fio de cobre com 50 metros de comprimento e seção transversal de 2,5 mm² (0,0000025 m²)?
Dados: ρ do cobre = 1,7 × 10⁻⁸ Ω·m, L = 50 m, A = 2,5 × 10⁻⁶ m².
Ou seja, 50 metros de fio de cobre com essa espessura têm apenas 0,34 Ω de resistência. Isso confirma por que o cobre é tão usado em instalações elétricas: mesmo em distâncias longas, a resistência permanece baixa.
Para mais exemplos com essa fórmula, veja o artigo Segunda Lei de Ohm: Fórmula e Exemplos Resolvidos.
Como calcular resistência elétrica com a Lei de Ohm?
A Lei de Ohm é a ferramenta mais usada para calcular resistência elétrica em circuitos. Ela relaciona três grandezas que você vai encontrar em qualquer projeto elétrico ou eletrônico: tensão (V), corrente (I) e resistência (R). Se você conhece duas delas, calcula a terceira.
A fórmula V = R × I na prática
A Lei de Ohm é expressa assim:
V = R × I
Onde:
- V = tensão elétrica, medida em volts (V)
- R = resistência elétrica, medida em ohms (Ω)
- I = corrente elétrica, medida em ampères (A)
Na prática, a forma mais útil para quem precisa descobrir a resistência é a variação:
Essa versão responde à pergunta: “se eu tenho uma tensão aplicada e uma corrente circulando, qual é a resistência do componente?”
Exemplo resolvido passo a passo
Situação: você tem uma lâmpada ligada em uma tomada de 127 V e mede que a corrente passando por ela é de 0,5 A. Qual a resistência do filamento dessa lâmpada?
Passo 1: identifique os dados. Tensão (V) = 127 V. Corrente (I) = 0,5 A.
Passo 2: aplique a fórmula.
Passo 3: interprete o resultado. O filamento da lâmpada tem 254 Ω de resistência. É essa resistência que limita a corrente e faz o filamento aquecer até emitir luz.
Agora um segundo exemplo, muito comum em projetos de eletrônica. Você quer acender um LED com uma fonte de 5 V. O LED precisa de 20 mA (0,02 A) para funcionar e tem uma queda de tensão de 2 V. Qual resistor colocar em série?
Passo 1: calcule a tensão que sobra para o resistor. V no resistor = 5 V – 2 V = 3 V.
Passo 2: aplique a fórmula.
Passo 3: interprete. Um resistor de 150 Ω limita a corrente em 20 mA e protege o LED. Na prática, o valor comercial mais próximo é exatamente 150 Ω, disponível em qualquer loja de componentes.
Quando usar cada variação da fórmula
A Lei de Ohm tem três formas, e cada uma serve para uma situação diferente:
é a mais usada quando você precisa descobrir ou escolher um resistor. Você sabe a tensão disponível e a corrente desejada, e calcula a resistência necessária. É o caso clássico de quem está montando um circuito e precisa dimensionar um componente.
é útil quando você já tem o resistor e quer saber quanta corrente vai circular. Por exemplo: com uma fonte de 9 V e um resistor de 1 kΩ (1.000 Ω), a corrente será 9 / 1.000 = 0,009 A, ou seja, 9 mA.
V = R × I responde “qual a tensão sobre esse componente?”. É usada para conferir a queda de tensão em um resistor dentro de um circuito. Com 9 mA passando por um resistor de 1 kΩ, a queda de tensão nele é 1.000 × 0,009 = 9 V.
Para uma explicação mais detalhada com exercícios de cada variação, veja o artigo completo sobre a Lei de Ohm: Explicação Simples com Exemplos Práticos.

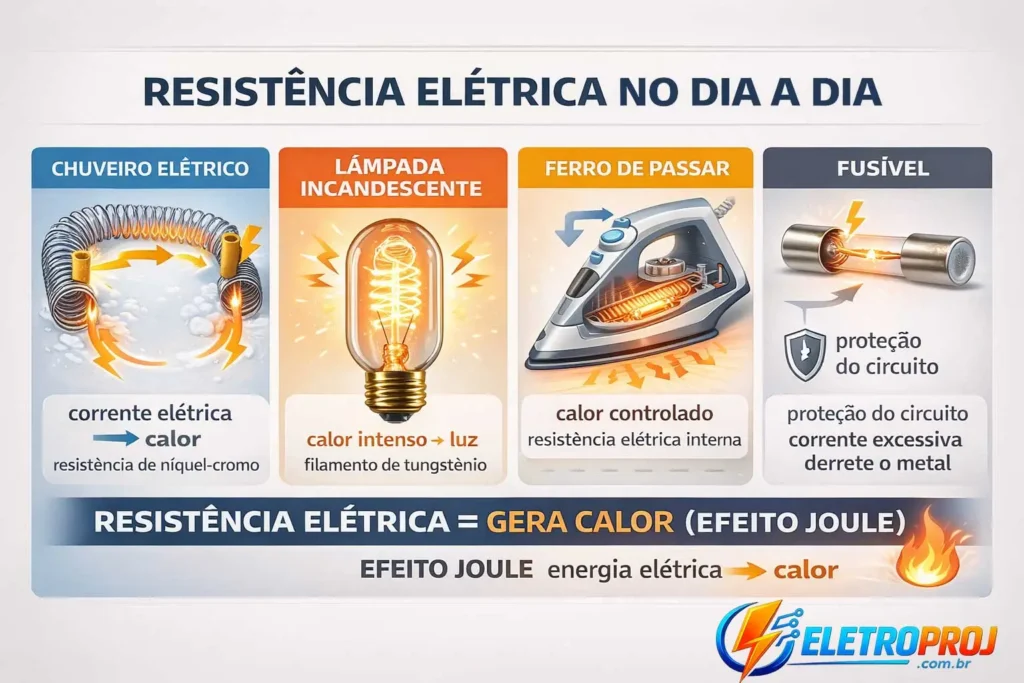

Resistência elétrica no dia a dia

A resistência elétrica não existe só dentro de circuitos eletrônicos. Ela está presente em vários aparelhos que você usa todos os dias, quase sempre com o mesmo princípio: a corrente elétrica passa por um material resistivo, encontra dificuldade e essa dificuldade gera calor. Esse fenômeno tem nome: efeito Joule.
Chuveiro elétrico
O chuveiro elétrico é o exemplo mais direto de resistência elétrica em ação no cotidiano brasileiro. Dentro dele existe uma resistência feita de uma liga metálica chamada níquel-cromo, escolhida justamente porque tem resistividade alta e suporta temperaturas extremas sem se romper.
Quando você liga o chuveiro, a corrente elétrica passa por essa resistência e encontra grande oposição. A energia que a corrente “perde” ao atravessar o material se transforma em calor, que aquece a água.
O seletor de temperatura do chuveiro (inverno, verão, desligado) funciona mudando o caminho que a corrente percorre dentro da resistência. Na posição “inverno”, a corrente passa por um trecho mais curto da resistência. Trecho mais curto significa menos resistência, o que permite mais corrente e gera mais calor. Na posição “verão”, o trecho é mais longo, a resistência é maior, a corrente é menor e a água esquenta menos.
Para entender esse mecanismo em detalhes, veja o artigo sobre Resistência do Chuveiro Elétrico: Como Funciona.
Lâmpada incandescente e ferro de passar
A lâmpada incandescente funciona com o mesmo princípio do chuveiro, levado ao extremo. Dentro do bulbo de vidro existe um filamento muito fino de tungstênio. Quando a corrente passa por esse filamento, a resistência é tão alta e o aquecimento tão intenso que o tungstênio atinge cerca de 2.500 °C e começa a emitir luz visível.
O tungstênio é usado justamente porque tem o ponto de fusão mais alto entre os metais (cerca de 3.400 °C), então aguenta essa temperatura sem derreter. O bulbo é preenchido com gás inerte para evitar que o filamento se oxide e quebre.
O ferro de passar roupa segue a mesma lógica. Dentro dele existe uma resistência que converte energia elétrica em calor controlado. Um termostato regula a temperatura, ligando e desligando a resistência para manter o calor na faixa que você selecionou (algodão, seda, linho).
Fusível: a resistência que protege
O fusível é um caso especial de resistência elétrica usada como dispositivo de segurança. Ele é basicamente um pequeno trecho de metal com ponto de fusão baixo (geralmente uma liga de estanho e chumbo) colocado em série no circuito.
Em condições normais, a corrente passa pelo fusível sem problemas. Mas se a corrente ultrapassar o limite seguro, por exemplo, por causa de um curto-circuito, o calor gerado pela resistência do fusível derrete o metal interno. Isso abre o circuito e interrompe a corrente, protegendo os fios e os equipamentos antes que algo pegue fogo.
Por isso o fusível “queima”: ele foi projetado para ser o ponto mais fraco do circuito, sacrificando-se para proteger o resto. Quando isso acontece, basta trocar o fusível por um novo do mesmo valor de corrente.
Perceba que em todos esses casos o princípio é o mesmo: a resistência elétrica transforma energia elétrica em calor. A diferença está na intenção. No chuveiro e no ferro, o calor é o objetivo. Na lâmpada, o calor é tão extremo que gera luz. No fusível, o calor é o mecanismo de proteção.
Qual a diferença entre resistência e resistor?
Resistência é uma propriedade física. Resistor é um componente eletrônico. Essa confusão é uma das mais comuns entre iniciantes e acontece porque, no dia a dia, muita gente usa os dois termos como sinônimos. Mas entender a diferença ajuda a falar sobre circuitos com mais clareza.
Resistência como propriedade vs. resistor como componente
Resistência elétrica é a propriedade que qualquer material tem de se opor à passagem de corrente. Um fio de cobre tem resistência. Um pedaço de borracha tem resistência. A água da torneira tem resistência. Até o seu corpo tem resistência elétrica. É uma grandeza física, medida em ohms (Ω), que existe independentemente de alguém ter fabricado alguma coisa.
Resistor é um componente fabricado com o propósito específico de oferecer uma resistência conhecida e controlada dentro de um circuito. Ele é projetado para ter um valor exato (ou muito próximo disso), como 220 Ω, 1 kΩ ou 10 kΩ. Quando um engenheiro ou técnico projeta um circuito e precisa limitar a corrente em determinado ponto, ele coloca um resistor ali.
Pense assim: resistência está para resistor como peso está para haltere. O peso é a propriedade física, o haltere é o objeto projetado para ter um peso específico. Tudo tem peso, mas nem tudo é um haltere.
Para conhecer os diferentes tipos de resistores, como funcionam e onde cada um é usado, veja o artigo Resistor: O Que É, Para Que Serve e Como Funciona.
Quando cada termo é usado
Na prática, o uso dos termos varia conforme o contexto.
Em eletricidade e instalações, o termo “resistência” é mais comum. Eletricistas falam em “resistência do chuveiro”, “resistência do fio” e “resistência de isolamento”. Aqui o foco é na propriedade do material ou na peça que gera calor.
Em eletrônica e circuitos, o termo “resistor” é o padrão. Técnicos e projetistas dizem “coloque um resistor de 330 Ω” ou “o resistor queimou”. Aqui o foco é no componente com valor definido que faz parte de um circuito.
Existe ainda um caso que mistura os dois: quando alguém chama a peça do chuveiro de “resistência”. Tecnicamente, a peça é um resistor de fio (um componente), e a resistência é a propriedade que faz ele esquentar. Mas o uso popular consagrou “resistência do chuveiro” e todo mundo entende. Não vale a pena corrigir alguém por isso, o importante é saber que o fenômeno por trás é o mesmo.

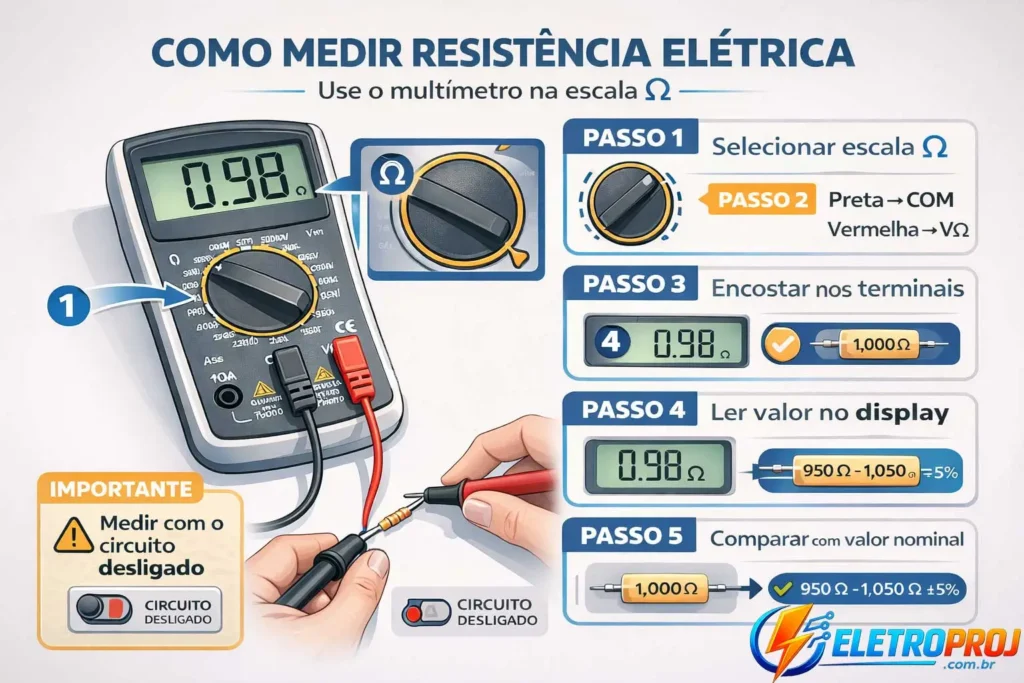

Como medir resistência elétrica na prática?

Para medir a resistência elétrica de um componente ou trecho de circuito, você usa um multímetro na escala de ohms (Ω). É uma das medições mais simples e mais úteis na eletrônica e na manutenção elétrica. Com ela, você consegue verificar se um resistor está bom, se um fio está rompido ou se uma resistência de chuveiro precisa ser trocada.
Medindo com multímetro: passo a passo
O multímetro (também chamado de multiteste) é o instrumento mais acessível para medir resistência. Pode ser digital ou analógico, e ambos funcionam para essa medição. Siga estes passos:
Passo 1: gire a chave seletora do multímetro para a escala de resistência, identificada pelo símbolo Ω. Se o multímetro não tem escala automática, escolha a faixa que você imagina ser a mais próxima do valor esperado. Por exemplo, para medir um resistor de 4,7 kΩ, selecione a faixa de 20 kΩ.
Passo 2: conecte as pontas de prova nas entradas corretas. A ponta preta vai na entrada COM (comum) e a ponta vermelha na entrada marcada com Ω ou VΩ.
Passo 3: encoste as duas pontas de prova nos terminais do componente que você quer medir. Não importa a polaridade: resistência não tem lado positivo ou negativo.
Passo 4: leia o valor no display. Se o multímetro mostrar “OL” ou “1” no canto esquerdo, significa que o valor está acima da faixa selecionada. Gire para uma faixa maior e meça novamente.
Passo 5: compare o valor medido com o valor nominal do componente. Se você está medindo um resistor de 1 kΩ com tolerância de 5%, qualquer valor entre 950 Ω e 1.050 Ω está dentro do esperado.
Cuidados para não errar a medição
Alguns erros simples podem gerar leituras completamente erradas. Preste atenção nestes pontos:
Desligue o circuito antes de medir. O componente deve estar sem energia. Se houver tensão no circuito, o multímetro vai mostrar valores incorretos e, em alguns casos, pode até ser danificado. Essa é a regra mais importante.
Desconecte pelo menos um terminal do componente. Se o resistor estiver soldado na placa e conectado a outros componentes, a medição pode incluir caminhos paralelos que alteram o resultado. O ideal é dessoldar ao menos um lado do resistor antes de medir. Se não for possível, tenha em mente que o valor lido pode ser menor do que o real.
Não toque nas pontas metálicas com os dedos. Seu corpo tem resistência elétrica (entre dezenas de kΩ e alguns MΩ, dependendo das condições da pele). Se você tocar nas duas pontas ao mesmo tempo que encosta no componente, a resistência do seu corpo entra em paralelo com a do componente e reduz a leitura.
Verifique a bateria do multímetro. Multímetros com bateria fraca podem mostrar valores instáveis ou imprecisos na escala de resistência. Se os números ficarem oscilando sem motivo, troque a bateria.
Para um guia mais detalhado com fotos e dicas de diagnóstico, veja o artigo Como Medir Resistência com Multímetro: Passo a Passo.
Perguntas Frequentes
Resistência elétrica pode ser zero?
Em condições normais, não. Todo material oferece pelo menos um mínimo de oposição à corrente. Porém, existe um fenômeno chamado supercondutividade: quando certos materiais são resfriados a temperaturas extremamente baixas (próximas de -270 °C), sua resistência cai literalmente a zero. Nessa condição, a corrente circula sem nenhuma perda de energia. Hoje a supercondutividade é usada em equipamentos muito específicos, como aparelhos de ressonância magnética em hospitais e aceleradores de partículas. Ainda não é algo viável para o dia a dia por causa da necessidade de refrigeração extrema.
O corpo humano tem resistência elétrica?
Sim. A resistência do corpo humano varia bastante dependendo das condições, mas costuma ficar entre 1.000 Ω e 100.000 Ω. A pele seca oferece mais resistência. Já a pele molhada, com suor ou em contato com água, reduz drasticamente essa resistência, permitindo que uma corrente muito maior passe pelo corpo. É por isso que o risco de choque elétrico é muito maior quando você está molhado. Uma corrente a partir de 10 mA já causa dor, e acima de 100 mA pode ser fatal, pois interfere no ritmo do coração.
Por que fios mais grossos esquentam menos?
Porque um fio mais grosso tem uma área de seção transversal maior, o que resulta em resistência menor. Com menos resistência, menos energia é convertida em calor ao longo do fio. É por esse motivo que instalações elétricas que conduzem correntes altas, como o circuito do chuveiro ou do ar-condicionado, usam fios com seção de 4 mm² ou 6 mm², enquanto circuitos de iluminação comum usam fios de 1,5 mm². Usar um fio fino demais para uma corrente alta faz o fio esquentar, o que pode derreter a isolação e causar incêndio.
Qual a resistência elétrica de um chuveiro?
Depende da potência do chuveiro e da tensão da rede. Você pode calcular usando a fórmula R = V² / P. Por exemplo, um chuveiro de 5.500 W ligado em uma rede de 220 V tem resistência de: R = 220² / 5.500 = 48.400 / 5.500 = 8,8 Ω. Já o mesmo chuveiro de 5.500 W em uma rede de 127 V teria: R = 127² / 5.500 = 16.129 / 5.500 = 2,9 Ω. Perceba como a resistência é bem baixa, o que permite a passagem de correntes altas (acima de 25 A) necessárias para aquecer a água.
Agora que você entende o que é resistência elétrica, como ela funciona e onde está presente no seu dia a dia, fica mais fácil avançar para os próximos passos. Se você precisa calcular a resistência certa para um circuito, o artigo sobre a Lei de Ohm: Explicação Simples com Exemplos Práticos traz exercícios resolvidos que vão consolidar esse conhecimento. Se a sua dúvida é sobre o componente em si, como identificar valores e escolher o tipo certo, comece pelo artigo Resistor: O Que É, Para Que Serve e Como Funciona. E se você quer colocar a mão na massa e testar componentes, o guia Como Medir Resistência com Multímetro: Passo a Passo mostra o processo completo com dicas práticas.
