Resistividade do Cobre: Valor Exato + Fórmula (Calcule em Segundos)

Valor da resistividade do cobre e posição entre os materiais condutores

O cobre possui resistividade elétrica de 1,72 × 10⁻⁸ Ω·m a 20 °C.

O que o torna um dos materiais mais condutores encontrados na natureza e o condutor metálico mais utilizado na indústria elétrica mundial.

Esse valor baixíssimo significa que o cobre oferece pouquíssima oposição à passagem de corrente elétrica, resultando em menor perda de energia e maior eficiência nas instalações.

A temperatura de referência de 20 °C é usada como padrão internacional para comparação entre materiais condutores, pois a resistividade varia com a temperatura.

Veja o valor da resistividade do cobre nas principais unidades utilizadas na prática:

• 1,72 × 10⁻⁸ Ω·m (Sistema Internacional)
• 1,72 × 10⁻² μΩ·m (microohm-metro)
• 0,01724 Ω·mm²/m (unidade comum em normas de cabos elétricos)

Esse valor é medido para o cobre eletrolítico recozido de alta pureza, que é o tipo utilizado como referência pelo padrão IACS (International Annealed Copper Standard), base para a classificação da condutividade de metais e ligas.

Comparação com prata, alumínio, ouro e outros metais

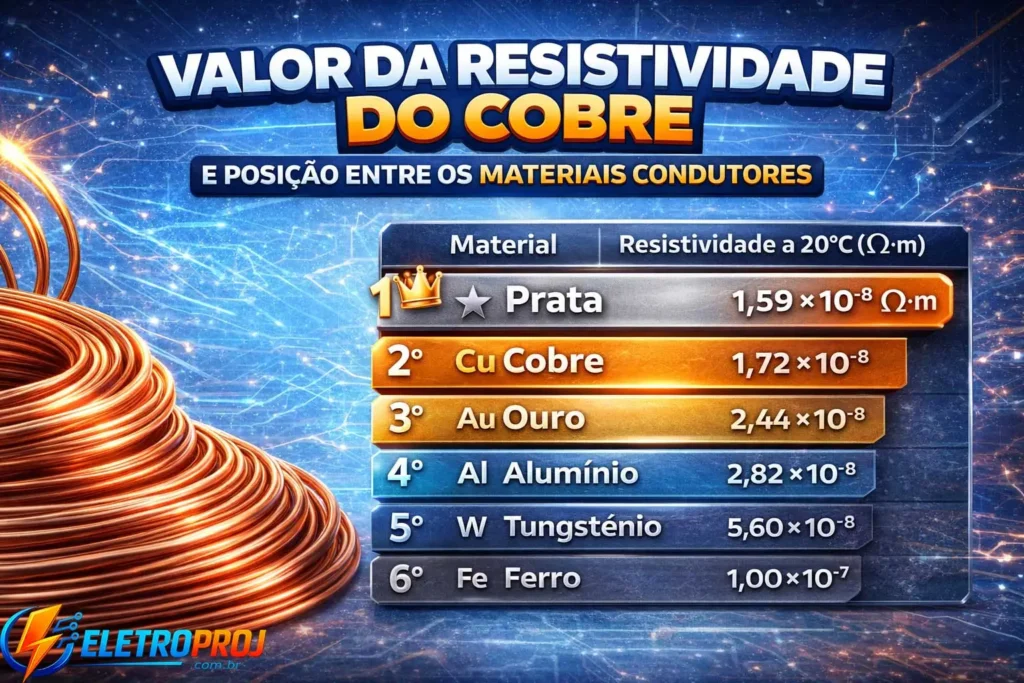

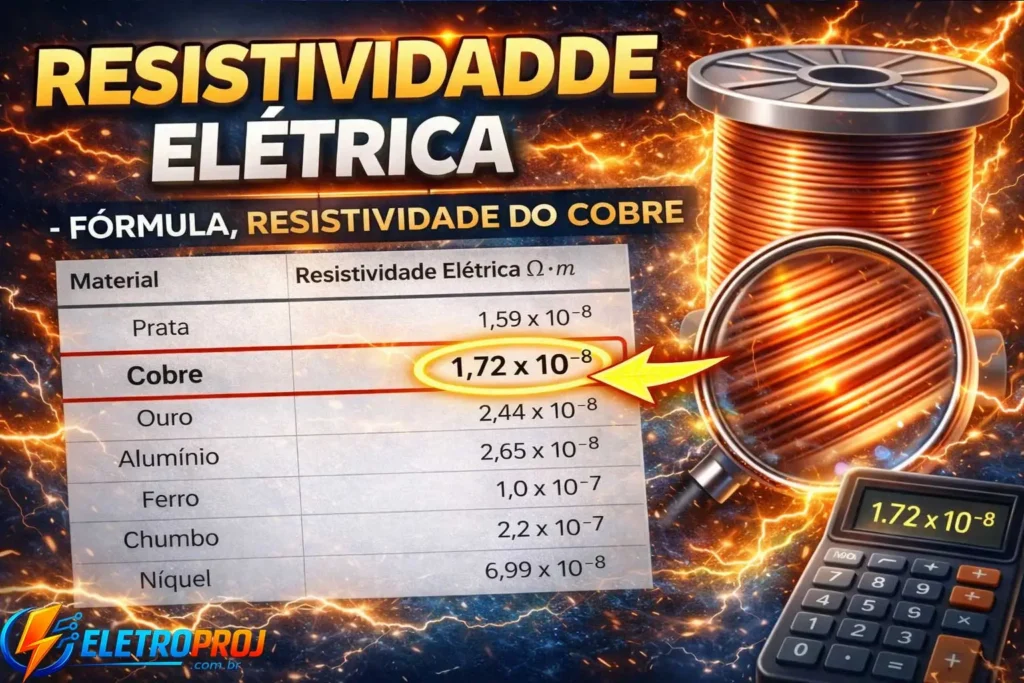

A resistividade do cobre só perde para a prata entre os metais puros. Veja a comparação:

Apesar de a prata ter resistividade ligeiramente menor, seu custo elevado inviabiliza o uso em larga escala. O ouro, apesar de ser excelente condutor, também é utilizado apenas em aplicações específicas de alta precisão, como conectores eletrônicos e circuitos de alta confiabilidade.

O alumínio, com resistividade cerca de 64% maior que a do cobre, exige cabos de seção transversal maior para conduzir a mesma quantidade de corrente com a mesma eficiência.

Por que o cobre é o condutor padrão da indústria elétrica

O cobre se consolidou como o material condutor padrão por reunir um conjunto de características que nenhum outro metal oferece ao mesmo tempo:

• Baixíssima resistividade, garantindo alta eficiência na condução de corrente
• Alta resistência mecânica, suportando tração, dobramento e instalação sem romper
• Excelente ductilidade, permitindo ser estirado em fios muito finos sem perder propriedades
• Boa resistência à corrosão, especialmente quando comparado ao alumínio e ao ferro
• Facilidade de solda e conexão, reduzindo perdas em emendas e terminais
• Disponibilidade e custo viável, em comparação com metais de resistividade similar como prata e ouro

Esses fatores fazem do cobre a escolha padrão em cabos residenciais, industriais, transformadores, motores elétricos, placas de circuito impresso e linhas de transmissão de energia.

A resistividade do cobre, combinada com todas essas propriedades, é o principal motivo pelo qual ele permanece como referência no padrão IACS e base de comparação para qualquer novo material condutor desenvolvido pela indústria.

O que é resistividade do cobre?

A resistividade do cobre é uma propriedade intrínseca que indica o quanto o cobre se opõe à passagem de corrente elétrica, independentemente do seu formato ou tamanho.

Em outras palavras: quanto maior a resistividade, pior o material conduz eletricidade. Quanto menor, melhor condutor ele é.

Esse conceito é fundamental para entender por que certos materiais, como o cobre, são amplamente usados em instalações elétricas, enquanto outros, como a borracha, funcionam como isolantes.

Definição de resistividade e diferença em relação à resistência elétrica

Muita gente confunde resistividade com resistência elétrica, mas são conceitos distintos.

• Resistência elétrica (R) depende do formato do material: comprimento, espessura e temperatura influenciam diretamente seu valor.
• Resistividade elétrica (ρ) é uma característica do próprio material, independente da forma que ele assume.

Um exemplo prático: dois fios de cobre com comprimentos diferentes terão resistências diferentes. Mas a resistividade do cobre será a mesma nos dois fios, porque é uma propriedade do material.

Essa distinção é importante especialmente no dimensionamento de cabos elétricos, onde engenheiros precisam calcular tanto a resistência do condutor quanto conhecer a resistividade do material escolhido.

Unidade de medida: ohm·metro (Ω·m) e suas variações práticas

A unidade padrão de resistividade no Sistema Internacional (SI) é o ohm·metro (Ω·m).

Na prática, como os valores de resistividade dos bons condutores são extremamente pequenos, também se usam:

• Ω·mm²/m (comum em tabelas de cabos e normas elétricas)
• μΩ·cm (microohm-centímetro, usado em laboratórios e especificações técnicas)

Para o cobre, por exemplo, a resistividade a 20 °C é de aproximadamente 1,72 × 10⁻⁸ Ω·m, um valor muito baixo que reflete sua excelente capacidade de conduzir corrente elétrica.

Conhecer a unidade correta evita erros de cálculo, especialmente ao converter valores entre normas internacionais e brasileiras.

Como a resistividade é uma propriedade intrínseca do material

Dizer que a resistividade é uma propriedade intrínseca significa que ela depende apenas da natureza do material, e não da sua geometria.

Isso acontece porque a resistividade está ligada diretamente à estrutura atômica do material:

• Em bons condutores como o cobre, os elétrons livres se movem com facilidade pela rede cristalina.
• Em materiais isolantes, os elétrons estão fortemente presos aos átomos, dificultando o fluxo de corrente.
• Em semicondutores, esse comportamento é intermediário e pode ser controlado.

A resistividade também varia com a temperatura, com a presença de impurezas e com deformações na estrutura do material, mas esses fatores não mudam o fato de que ela é uma característica fundamental de cada substância.

É por isso que tabelas técnicas e normas como a ABNT utilizam a resistividade como referência para comparar e selecionar materiais condutores em projetos elétricos.

Segunda lei de Ohm: Fórmula e cálculo da resistividade do cobre

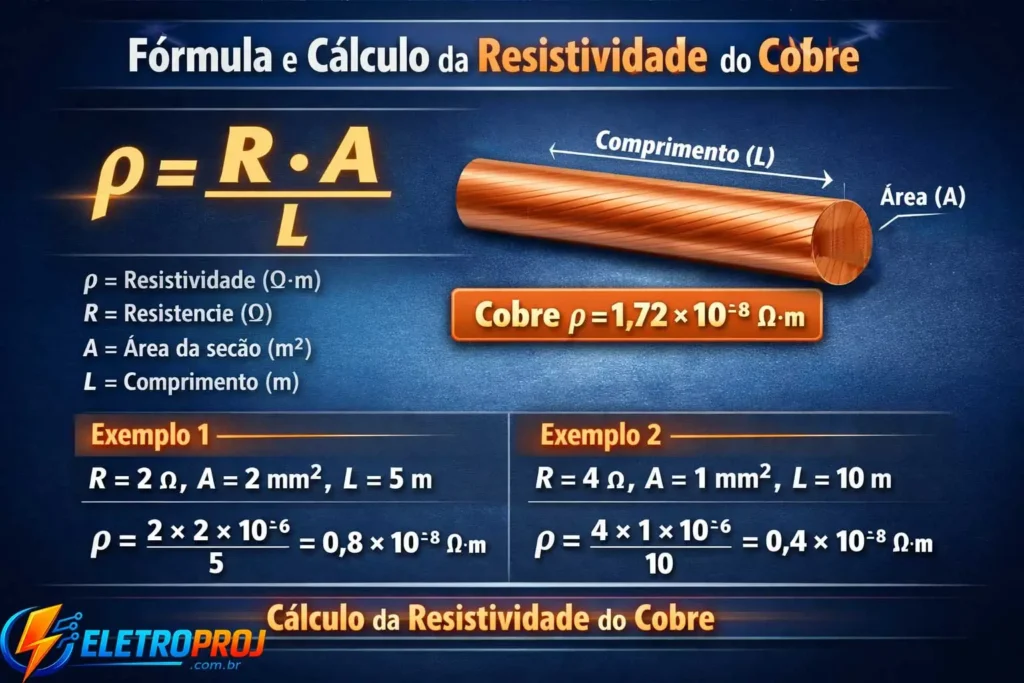

A fórmula da resistividade (segunda lei de Ohm) permite calcular a resistência elétrica de qualquer condutor de cobre a partir de suas dimensões físicas. Com ela, engenheiros e técnicos conseguem dimensionar corretamente cabos e fios para cada aplicação, evitando perdas de energia e riscos elétricos.

Equação fundamental:

A relação entre resistividade, resistência e geometria do condutor é expressa pela seguinte equação:

$\rho = \frac{R \cdot A}{L}$

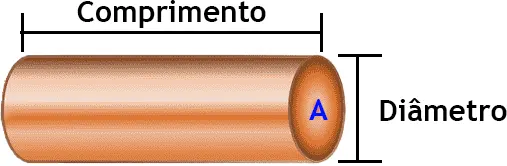

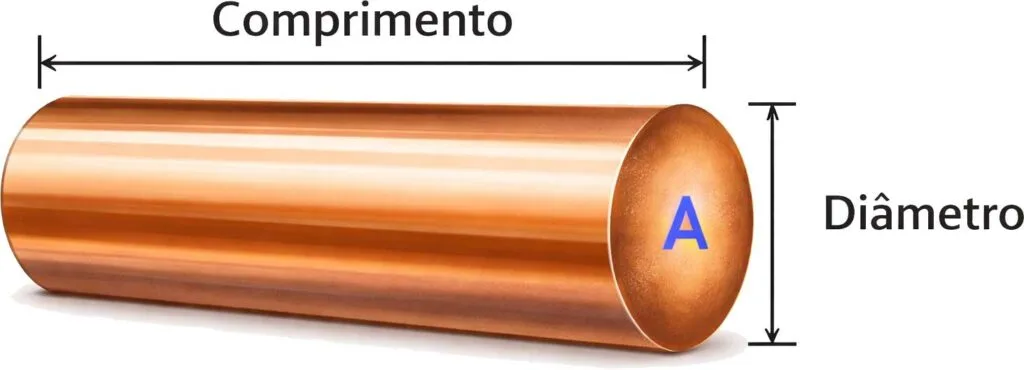

$A = \pi \left( \frac{d}{2} \right)^2$

Onde:

• ρ (rô) = resistividade do material (Ω·m)
• R = resistência elétrica do condutor (Ω)

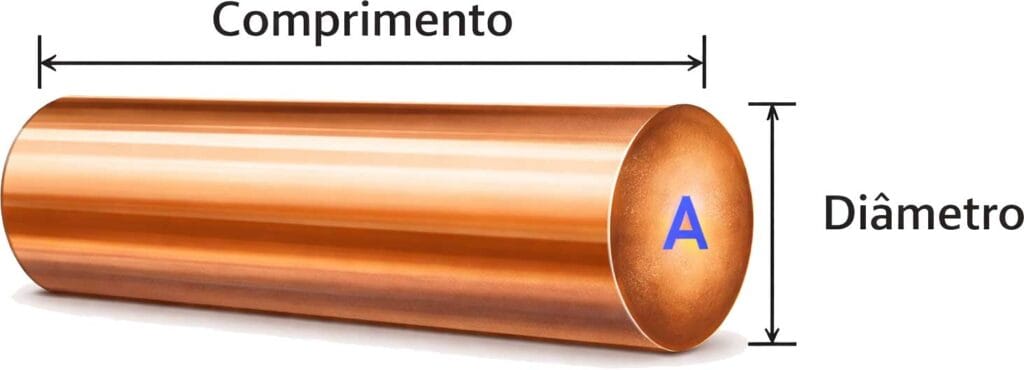

• A = área da seção transversal do condutor (m²)
• L = comprimento do condutor (m)
• d = diâmetro (m)

Essa equação pode ser reorganizada para calcular qualquer uma das variáveis, dependendo do que se conhece:

• Para calcular a resistência: $\Large R = \frac{\rho \cdot L}{A}$

• Para calcular o comprimento: $\Large L = \frac{R \cdot A}{\rho}$

• Para calcular a seção transversal: $\Large A = \frac{\rho \cdot L}{R}$

Na prática, a forma mais utilizada é $\large R = \frac{\rho \cdot L}{A}$ , pois o objetivo mais comum é descobrir a resistência ôhmica de um fio ou cabo de cobre com dimensões conhecidas.

Como calcular a resistência de um fio de cobre com a fórmula

Para aplicar a fórmula corretamente, siga este passo a passo:

1. Identifique a resistividade do cobre a 20 °C: ρ = 1,72 × 10⁻⁸ Ω·m
2. Meça ou obtenha o comprimento do condutor em metros (m)
3. Calcule a área da seção transversal em metros quadrados (m²)
4. Aplique a fórmula: $\large R = \frac{\rho \cdot L}{A}$

Um ponto de atenção importante: a seção transversal de cabos é frequentemente indicada em mm² nas normas e catálogos técnicos. Para usar na fórmula no SI, é necessário converter:

• 1 mm² = 1 × 10⁻⁶ m²

Essa conversão é uma das principais fontes de erro em cálculos de resistência de condutores, especialmente entre estudantes e técnicos iniciantes.

Exemplos práticos de cálculo com diferentes seções transversais e comprimentos

Exemplo 1: fio residencial simples

Um fio de cobre com seção de 2,5 mm² e comprimento de 30 metros, usado em um circuito residencial de tomadas:

• ρ = 1,72 × 10⁻⁸ Ω·m
• L = 30 m
• A = 2,5 mm² = 2,5 × 10⁻⁶ m²

$\large R = \frac{1{,}72 \times 10^{-8} \cdot 30}{2{,}5 \times 10^{-6}}$ = 0,206 Ω

Exemplo 2: cabo industrial de maior bitola

Um cabo de cobre com seção de 16 mm² e comprimento de 100 metros, em uma instalação industrial:

• ρ = 1,72 × 10⁻⁸ Ω·m
• L = 100 m
• A = 16 mm² = 16 × 10⁻⁶ m²

R = (1,72 × 10⁻⁸ × 100) / 16 × 10⁻⁶ = 0,1075 Ω

Esses exemplos mostram como cabos de maior seção transversal apresentam menor resistência, reduzindo a queda de tensão e as perdas ôhmicas na instalação.

Relação entre resistividade e condutividade:

A resistividade e a condutividade elétrica são grandezas inversamente proporcionais. Isso significa que:

$\sigma = \frac{1}{\rho}$

Onde:

• σ (sigma) = condutividade elétrica (S/m ou A/V·m)
• ρ (rô) = resistividade elétrica (Ω·m)

Para o cobre a 20 °C:

• ρ = 1,72 × 10⁻⁸ Ω·m
• σ = 1 / 1,72 × 10⁻⁸ = aproximadamente 5,8 × 10⁷ S/m

Na prática, isso significa que o cobre conduz eletricidade com altíssima eficiência. Quanto maior a condutividade elétrica σ, menor a energia dissipada em forma de calor ao longo do condutor.

Esse valor de condutividade é a base do padrão IACS, que define a condutividade do cobre recozido como 100% IACS, sendo a referência para comparar todos os outros materiais condutores utilizados na indústria elétrica.

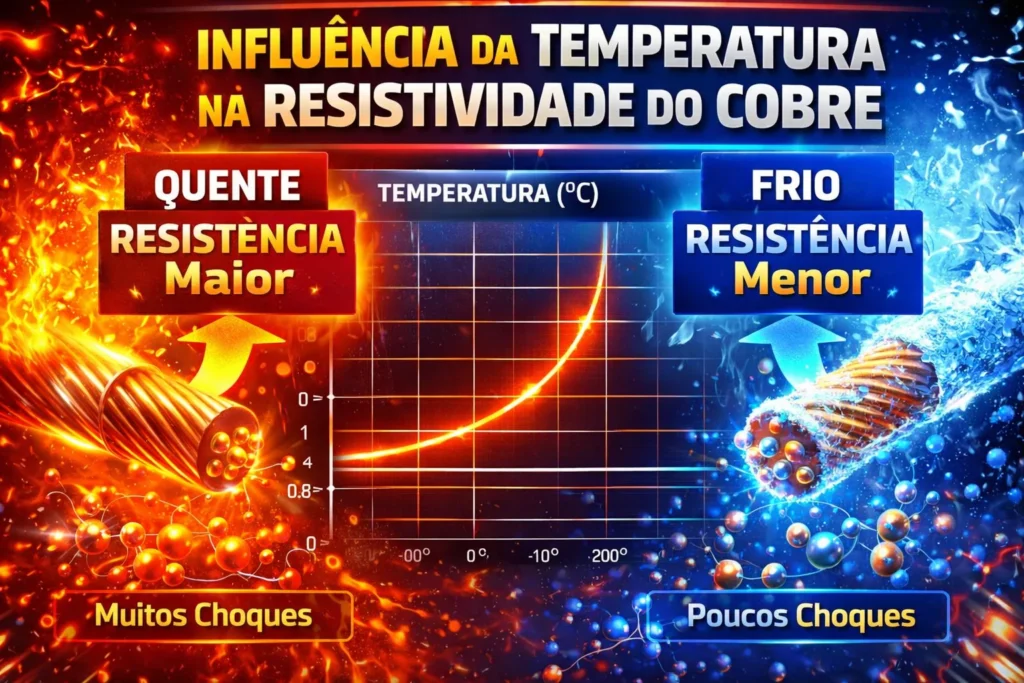

4. Influência da temperatura na resistividade do cobre

A resistividade do cobre não é um valor fixo: ela varia de acordo com a temperatura do condutor. Quanto maior a temperatura, maior a resistividade e, consequentemente, maior a resistência elétrica do cabo ou fio de cobre.

Esse comportamento tem impacto direto no desempenho de instalações elétricas, no dimensionamento de cabos e na eficiência de equipamentos como transformadores e motores elétricos.

Coeficiente de temperatura positivo (α) do cobre

O cobre é um material com coeficiente de temperatura positivo, o que significa que sua resistividade aumenta proporcionalmente com o aumento da temperatura.

Esse coeficiente é representado pela letra grega α (alfa) e, para o cobre, seu valor de referência a 20 °C é:

• α = 0,00393 °C⁻¹ (ou aproximadamente 0,4% por grau Celsius)

Na prática, isso significa que para cada 1 °C de aumento na temperatura do condutor, a resistividade do cobre aumenta cerca de 0,4% em relação ao valor de referência a 20 °C.

Esse dado é fundamental em projetos elétricos que operam em ambientes com variações térmicas significativas, como indústrias, subestações e sistemas de energia solar.

Equação de variação: ρ(T) = ρ₀ · [1 + α · (T − T₀)]

A variação da resistividade do cobre com a temperatura é calculada pela seguinte equação:

ρ(T) = ρ₀ · [1 + α · (T − T₀)]

Onde:

• ρ(T) = resistividade na temperatura T (Ω·m)
• ρ₀ = resistividade na temperatura de referência (1,72 × 10⁻⁸ Ω·m a 20 °C)
• α = coeficiente de temperatura do cobre (0,00393 °C⁻¹)
• T = temperatura de operação do condutor (°C)
• T₀ = temperatura de referência (20 °C)

Exemplo prático:

Um cabo de cobre operando a 70 °C, temperatura máxima comum em cabos com isolamento termoplástico:

ρ(70) = 1,72 × 10⁻⁸ · [1 + 0,00393 · (70 − 20)]

ρ(70) = 1,72 × 10⁻⁸ · [1 + 0,1965]

ρ(70) = 1,72 × 10⁻⁸ · 1,1965 = 2,058 × 10⁻⁸ Ω·m

Ou seja, a resistividade do cobre a 70 °C é cerca de 20% maior do que a 20 °C, o que eleva proporcionalmente a resistência do condutor e as perdas na instalação.

Comportamento do cobre em temperaturas criogênicas e elevadas

A resistividade do cobre se comporta de forma distinta nos extremos de temperatura:

Em temperaturas muito baixas (criogênicas):

• A resistividade do cobre diminui progressivamente à medida que a temperatura se aproxima do zero absoluto (−273,15 °C)
• Próximo ao zero absoluto, a vibração da rede cristalina é mínima, reduzindo o espalhamento dos elétrons livres
• O cobre, porém, não se torna supercondutor, pois não apresenta resistividade nula em nenhuma temperatura

Em temperaturas elevadas:

• A resistividade aumenta de forma aproximadamente linear até cerca de 500 °C
• Acima disso, o cobre começa a sofrer alterações estruturais, perdendo propriedades mecânicas e elétricas
• Em instalações industriais e de geração de energia, o limite prático de operação contínua fica entre 90 °C e 150 °C, dependendo do tipo de isolamento do cabo

Esse comportamento reforça a importância de operar os condutores de cobre dentro das faixas de temperatura especificadas pelas normas técnicas.

Impacto do aquecimento joule na resistividade em cabos sob carga

Quando uma corrente elétrica percorre um condutor de cobre, parte da energia é dissipada em forma de calor. Esse fenômeno é chamado de efeito Joule e é calculado por:

Q = R · I² · t

Onde:

• Q = calor dissipado (J)
• R = resistência do condutor (Ω)
• I = corrente elétrica (A)
• t = tempo (s)

O problema é que esse aquecimento gera um ciclo que se retroalimenta:

1. A corrente elétrica aquece o condutor pelo efeito Joule
2. O aumento de temperatura eleva a resistividade do cobre
3. A maior resistividade aumenta a resistência do condutor
4. A maior resistência gera mais calor para a mesma corrente

Esse ciclo é especialmente crítico em situações de sobrecarga elétrica, onde a corrente supera a capacidade nominal do cabo. É por isso que normas como a ABNT NBR 5410 estabelecem fatores de correção de temperatura para o dimensionamento de condutores, garantindo que a resistividade do cobre em operação real seja considerada no projeto elétrico.
