Tabela de Cores de Resistores (Atualizada 2026) → Descubra o Valor em Segundos

Por Que os Resistores Recebem Faixas Coloridas em Vez de Valores Impressos

O corpo de um resistor axial é pequeno demais para receber a impressão legível de um valor numérico. A solução adotada pela indústria foi a marcação axial por faixas coloridas, um sistema visual que permite identificar o valor de resistência sem a necessidade de instrumentos.

As razões para o uso do código de cores são:

• Tamanho reduzido: resistores comuns têm entre 2 mm e 6 mm de comprimento, o que inviabiliza a impressão de texto legível
• Leitura em qualquer orientação: as faixas são visíveis independentemente de como o componente está posicionado na bancada ou na placa
• Durabilidade: a tinta aplicada sobre o corpo cerâmico ou de filme resiste a altas temperaturas e ao desgaste mecânico
• Padronização global: o mesmo código é reconhecido por técnicos e engenheiros em qualquer país

Vale distinguir: resistores SMD (para montagem superficial) geralmente recebem um código numérico impresso, pois são manipulados de forma diferente. O código de cores é característico dos resistores de furo passante, também chamados de componentes axiais ou through-hole.

Histórico e Padronização do Sistema IEC de Código de Cores

O código de cores para resistores foi desenvolvido na década de 1920 e formalmente padronizado pela IEC (Comissão Eletrotécnica Internacional) na norma IEC 60062.

A evolução do sistema seguiu a demanda da indústria eletrônica:

• Anos 1920: primeiros resistores comerciais com marcação por cores, sem padronização formal
• Anos 1950: adoção ampla do sistema de 4 faixas com a expansão da eletrônica de consumo
• Anos 1970 e 1980: introdução do sistema de 5 faixas para resistores de precisão com tolerâncias mais estreitas
• Atualidade: a norma IEC 60062 define o sistema de até 6 faixas, incluindo o coeficiente de temperatura

A padronização pela IEC tornou o código universalmente reconhecido. Isso significa que um resistor fabricado no Japão, na Alemanha ou no Brasil segue exatamente a mesma lógica de leitura. A norma também especifica as cores permitidas e seus valores associados, eliminando ambiguidades na identificação de componentes em projetos eletrônicos ao redor do mundo.

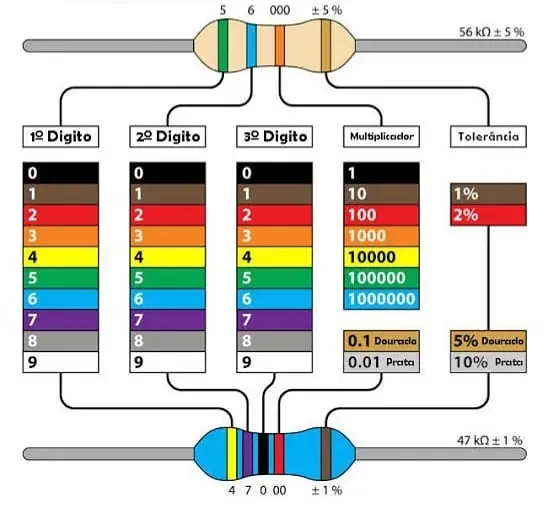

Tabela de Cores de Resistores: Estrutura e Significado

A tabela de cores do resistor é um sistema padronizado que associa cada cor a um valor numérico específico. Com ela, é possível calcular o valor de resistência, o multiplicador e a tolerância de qualquer resistor de furo passante apenas observando as faixas coloridas em seu corpo.

As 12 Cores da Tabela e Seus Valores Numéricos Associados

A tabela EIA (Electronic Industries Alliance) define 12 cores utilizadas no código de resistores. Cada cor representa um valor fixo, independentemente da posição em que aparece no componente.

Confira a tabela completa:

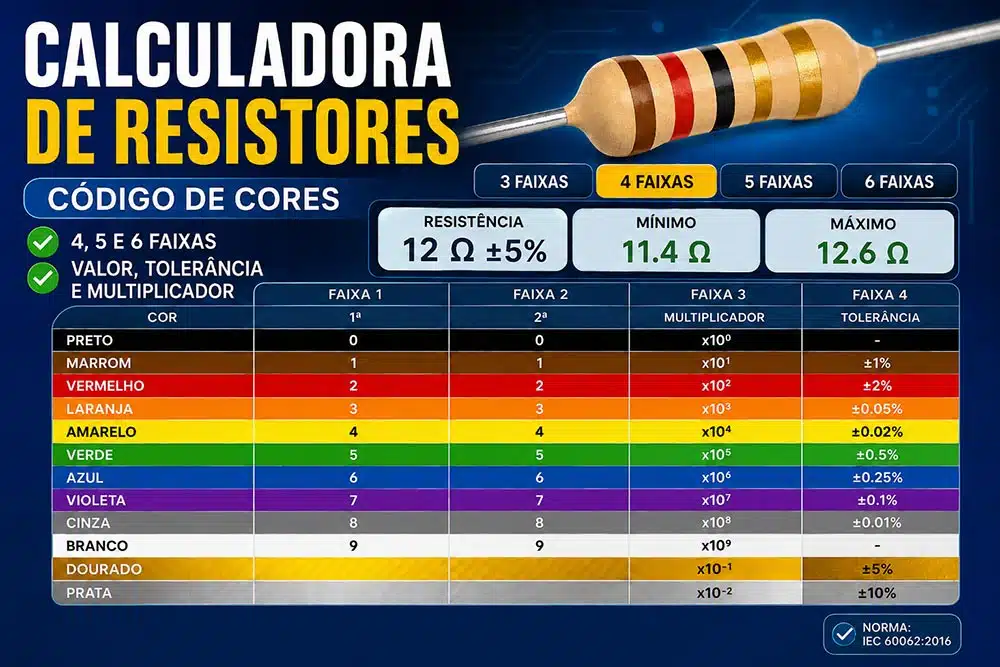

Uma maneira clássica de memorizar a sequência do preto ao branco é a frase mnemônica Prefeitura Municipal de Valinhos lava vaca com bosta, onde cada inicial corresponde a uma cor na ordem crescente. Existem outras variações didáticas amplamente usadas em cursos técnicos de eletrônica.

Como Cada Posição de Faixa Representa um Dígito Significativo

No código de cores, a posição de cada faixa tem uma função específica. As primeiras faixas sempre representam os dígitos significativos do valor de resistência.

• Primeira faixa: primeiro dígito significativo
• Segunda faixa: segundo dígito significativo
• Terceira faixa (em resistores de 5 ou 6 faixas): terceiro dígito significativo

Os dígitos significativos formam o número base da resistência antes da aplicação do multiplicador. Por exemplo, as cores marrom e vermelho nas duas primeiras faixas representam os dígitos 1 e 2, formando o número base 12.

É importante observar que a primeira faixa nunca é preta em resistores convencionais, pois isso representaria um zero como dígito inicial, o que não faz sentido numericamente. Esse detalhe ajuda a identificar qual extremidade do resistor deve ser lida primeiro.

O Papel do Multiplicador na Tabela de Cores do Resistor

O multiplicador é a faixa que define a potência de 10 pela qual os dígitos significativos serão multiplicados. Ele transforma o número base no valor real de resistência em ohms.

Veja os valores de multiplicador para cada cor:

O dourado e o prateado aparecem exclusivamente como multiplicador ou como faixa de tolerância. Eles permitem representar valores de resistência abaixo de 10 ohms, como 1,5 Ω ou 2,7 Ω, que são comuns em circuitos de potência e fontes chaveadas.

Tolerância e Sua Representação na Tabela

A tolerância indica a margem de variação permitida em relação ao valor nominal de resistência. Um resistor de 1.000 Ω com tolerância de 5% pode ter na prática um valor entre 950 Ω e 1.050 Ω.

As cores usadas para representar a tolerância são:

A tolerância percentual é um fator decisivo na escolha do componente:

• Circuitos gerais e projetos didáticos: tolerância de ± 5% (faixa dourada) é suficiente
• Filtros, osciladores e amplificadores de precisão: tolerância de ± 1% ou menor é necessária
• Instrumentação e metrologia: tolerâncias de ± 0,1% ou abaixo são exigidas

Resistores com faixa prateada (± 10%) ou sem faixa de tolerância (± 20%) são raramente usados em projetos modernos, aparecendo principalmente em equipamentos antigos ou em aplicações onde a precisão não é crítica.

Resistor de 4 Faixas: Como Identificar e Calcular o Valor

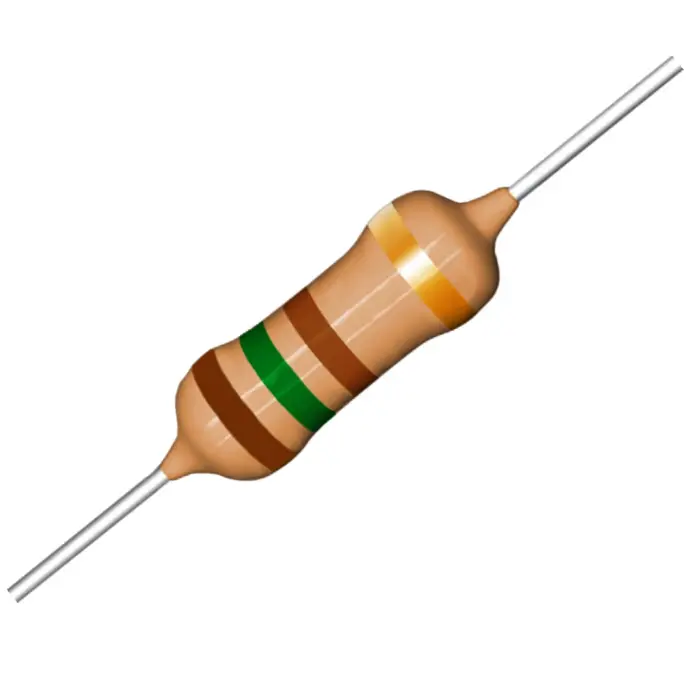

O resistor de 4 faixas é o tipo mais comum encontrado em kits de eletrônica, projetos didáticos e equipamentos de consumo. Nele, duas faixas representam os dígitos significativos, uma faixa indica o multiplicador e a última faixa define a tolerância.

Posição e Leitura das Duas Faixas de Dígitos

A leitura começa sempre pela extremidade que concentra as faixas mais próximas entre si. Essa extremidade contém a primeira faixa significativa e deve ser posicionada à esquerda antes de iniciar a leitura.

Para identificar o lado correto de leitura:

• A faixa de tolerância (dourada ou prateada) fica sempre na extremidade direita
• A primeira faixa significativa está mais próxima da borda esquerda do componente
• Se houver dúvida, o dourado e o prateado nunca ocupam a posição de primeiro dígito

Com o resistor orientado corretamente:

• Primeira faixa: fornece o primeiro dígito significativo
• Segunda faixa: fornece o segundo dígito significativo

Esses dois dígitos formam o número base do valor de resistência. Por exemplo, marrom (1) seguido de verde (5) forma o número base 15.

Leitura do Multiplicador na Terceira Faixa

A terceira faixa do resistor de 4 faixas é sempre o multiplicador. Ela define por qual potência de 10 o número base será multiplicado, determinando a grandeza final do valor em ohms.

Aplicando ao exemplo anterior:

• Primeira faixa: marrom = 1
• Segunda faixa: verde = 5
• Terceira faixa: vermelho = × 100

Cálculo: 15 × 100 = 1.500 Ω (1,5 kΩ)

Outros exemplos práticos para fixar a leitura:

O uso do multiplicador dourado (× 0,1) e prateado (× 0,01) é reservado para resistores de baixíssimo valor ôhmico, como os usados em circuitos de medição de corrente e proteção de baterias.

Interpretação da Faixa de Tolerância (4ª Faixa)

A quarta e última faixa do resistor de 4 faixas indica a tolerância percentual do componente. Ela define o intervalo dentro do qual o valor real de resistência pode variar em relação ao valor nominal.

As cores mais comuns nessa posição são:

• Dourado: ± 5% (a mais encontrada em resistores de uso geral)
• Prateado: ± 10% (menos precisa, presente em componentes mais antigos)
• Marrom: ± 1% (quando aparece na 4ª faixa de um resistor de 4 faixas, indica alta precisão)

Para calcular o intervalo real de um resistor de 1.500 Ω com tolerância de ± 5%:

• Variação: 1.500 × 0,05 = 75 Ω
• Valor mínimo: 1.500 – 75 = 1.425 Ω
• Valor máximo: 1.500 + 75 = 1.575 Ω

Esse intervalo é aceitável para a maioria das aplicações gerais. Em circuitos onde a precisão do valor de resistência impacta diretamente o desempenho, como filtros ativos e osciladores, a tolerância de ± 5% pode não ser suficiente.

Exemplos Práticos de Cálculo com Resistores de 4 Faixas

A seguir, três exemplos completos de leitura e cálculo, do mais simples ao mais desafiador:

Exemplo 1: resistor marrom, preto, vermelho, dourado

• 1ª faixa: marrom = 1
• 2ª faixa: preto = 0
• 3ª faixa: vermelho = × 100
• 4ª faixa: dourado = ± 5%
• Resultado: 1.000 Ω (1 kΩ) ± 5%

Este é um dos resistores mais usados em circuitos com Arduino e microcontroladores em geral.

Exemplo 2: resistor amarelo, violeta, laranja, dourado

• 1ª faixa: amarelo = 4
• 2ª faixa: violeta = 7
• 3ª faixa: laranja = × 1.000
• 4ª faixa: dourado = ± 5%
• Resultado: 47.000 Ω (47 kΩ) ± 5%

Valor muito comum em circuitos de polarização de transistores e entradas de alta impedância.

Exemplo 3: resistor vermelho, vermelho, dourado, prateado

• 1ª faixa: vermelho = 2
• 2ª faixa: vermelho = 2
• 3ª faixa: dourado = × 0,1
• 4ª faixa: prateado = ± 10%
• Resultado: 2,2 Ω ± 10%

Resistores de valor muito baixo como este são usados em circuitos de sensoriamento de corrente e limitação em fontes de alimentação.

Uma dica prática: sempre confirme o valor lido com um multímetro no modo ohmmeter antes de soldar o componente na placa, especialmente quando as cores estiverem desgastadas ou sob iluminação desfavorável.

Resistor de 5 Faixas: Maior Precisão no Código de Cores

O resistor de 5 faixas é utilizado quando o projeto exige maior precisão no valor de resistência. Em vez de dois dígitos significativos, ele apresenta três, o que permite representar valores com mais exatidão e trabalhar com tolerâncias mais estreitas, como ± 1% e ± 2%.

Diferenças Estruturais em Relação ao Sistema de 4 Faixas

À primeira vista, um resistor de 5 faixas pode parecer similar ao de 4 faixas. A diferença estrutural está na quantidade de informação codificada e na função de cada posição.

Comparando os dois sistemas:

A principal consequência prática dessa diferença é a precisão do valor representado. Enquanto o sistema de 4 faixas forma números base de dois dígitos (como 15, 47 ou 22), o sistema de 5 faixas forma números base de três dígitos (como 150, 471 ou 220), permitindo especificar valores com muito mais granularidade.

Um ponto de atenção na identificação: resistores de 5 faixas frequentemente apresentam a faixa de tolerância em marrom (± 1%), o que pode causar confusão com a primeira faixa significativa, já que o marrom também representa o dígito 1. Nesses casos, observar o espaçamento entre as faixas ajuda a determinar o lado correto de leitura.

Leitura dos Três Dígitos Significativos Consecutivos

No resistor de 5 faixas, as três primeiras faixas formam juntas o número base da resistência. A lógica de leitura segue o mesmo princípio do sistema de 4 faixas, mas com um dígito adicional.

Exemplo de leitura:

• 1ª faixa: marrom = 1
• 2ª faixa: verde = 5
• 3ª faixa: preto = 0
• 4ª faixa: vermelho = × 100
• 5ª faixa: marrom = ± 1%

Cálculo: 150 × 100 = 15.000 Ω (15 kΩ) ± 1%

Comparando com um resistor de 4 faixas equivalente (marrom, verde, laranja, dourado):

• 4 faixas: 15 × 1.000 = 15.000 Ω ± 5%
• 5 faixas: 150 × 100 = 15.000 Ω ± 1%

O valor nominal é o mesmo, mas a tolerância do resistor de 5 faixas é cinco vezes mais precisa. Isso significa que o componente de 5 faixas garante um valor real entre 14.850 Ω e 15.150 Ω, enquanto o de 4 faixas pode variar entre 14.250 Ω e 15.750 Ω.

Quando e Por Que Usar Resistores de 5 Faixas em Projetos

A escolha entre resistores de 4 e 5 faixas depende diretamente da sensibilidade do circuito ao valor exato de resistência. Resistores de 5 faixas são indicados em situações onde a variação de tolerância do sistema de 4 faixas comprometeria o funcionamento correto do projeto.

Use resistores de 5 faixas (precisão) quando o circuito envolver:

• Filtros ativos: a frequência de corte depende diretamente dos valores de resistência e capacitância
• Amplificadores de instrumentação: o ganho é determinado por razões entre resistores e pequenas variações afetam a precisão da medição
• Osciladores e geradores de clock: a frequência gerada é sensível à resistência nominal
• Pontes de Wheatstone: usadas em sensores de pressão, temperatura e força, onde o equilíbrio da ponte exige componentes de alta precisão
• Conversores DAC e ADC discretos: a linearidade da conversão depende de resistores bem pareados

Em projetos didáticos, acionamento de LEDs, divisores de tensão simples e pull-ups em microcontroladores, os resistores de 4 faixas com tolerância de ± 5% atendem plenamente sem a necessidade de precisão adicional.

Exemplos Práticos de Cálculo com Resistores de 5 Faixas

Três exemplos completos, cobrindo diferentes faixas de valores e multiplicadores:

Exemplo 1: vermelho, vermelho, preto, marrom, marrom

• 1ª faixa: vermelho = 2
• 2ª faixa: vermelho = 2
• 3ª faixa: preto = 0
• 4ª faixa: marrom = × 10
• 5ª faixa: marrom = ± 1%
• Resultado: 2.200 Ω (2,2 kΩ) ± 1%

Valor muito utilizado em circuitos de amplificação operacional e polarização de transistores de precisão.

Exemplo 2: laranja, laranja, preto, preto, marrom

• 1ª faixa: laranja = 3
• 2ª faixa: laranja = 3
• 3ª faixa: preto = 0
• 4ª faixa: preto = × 1
• 5ª faixa: marrom = ± 1%
• Resultado: 330 Ω ± 1%

Resistor comum em circuitos de limitação de corrente para LEDs de alta eficiência e displays.

Exemplo 3: azul, cinza, vermelho, laranja, vermelho

• 1ª faixa: azul = 6
• 2ª faixa: cinza = 8
• 3ª faixa: vermelho = 2
• 4ª faixa: laranja = × 1.000
• 5ª faixa: vermelho = ± 2%
• Resultado: 682.000 Ω (682 kΩ) ± 2%

Valores acima de 100 kΩ com esta precisão são encontrados em circuitos de amostragem, entradas de alta impedância e instrumentos de medição.

Uma observação importante: resistores de 5 faixas pertencem predominantemente à série E96, que define 96 valores preferenciais por década. Isso explica por que seus valores nominais frequentemente terminam em dígitos como 1, 2, 4, 5, 6 ou 9, diferentemente dos valores mais redondos da série E12 e E24 comuns nos resistores de 4 faixas.

Resistor de 6 Faixas e Código de Temperatura

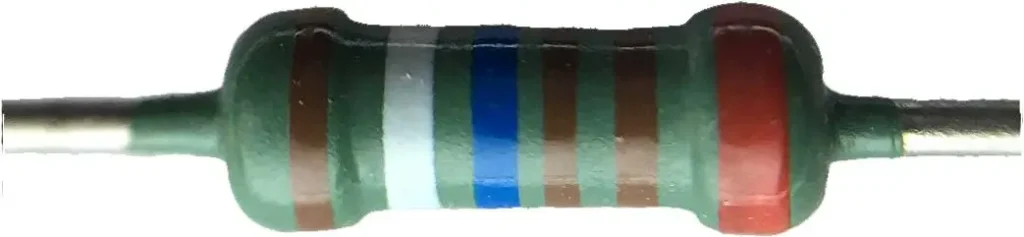

O resistor de 6 faixas é o tipo mais completo dentro do sistema de código de cores. Ele mantém toda a estrutura do resistor de 5 faixas e acrescenta uma sexta faixa com uma informação exclusiva: o coeficiente de temperatura, também chamado de TCR (Temperature Coefficient of Resistance).

Função da Sexta Faixa: Coeficiente de Temperatura

O coeficiente de temperatura indica o quanto o valor de resistência de um componente varia em função da temperatura. Ele é expresso em ppm/°C, ou seja, partes por milhão por grau Celsius.

Na prática, isso significa:

• Um resistor com TCR de 100 ppm/°C varia 100 Ω para cada 1.000.000 Ω de resistência nominal a cada grau Celsius de variação de temperatura
• Quanto menor o valor de TCR, mais estável é o resistor frente a variações térmicas
• Resistores de uso geral não possuem a sexta faixa, pois seu TCR não é garantido pelo fabricante

A sexta faixa aparece apenas em resistores de precisão, geralmente os mesmos que já utilizam o sistema de 5 faixas com tolerâncias de ± 1% ou menores. Sua presença indica que o componente foi fabricado e testado para operar de forma estável em ambientes com variação de temperatura.

Leitura do TCR (Temperature Coefficient of Resistance)

A sexta faixa segue a mesma tabela de cores do resistor base, mas com valores associados ao TCR em ppm/°C. A leitura é feita após a faixa de tolerância, na extremidade oposta à primeira faixa significativa.

Valores de TCR por cor:

Entre os valores mais relevantes para projetos de precisão:

• Cinza (1 ppm/°C): usado em instrumentação de alta exatidão e padrões de referência
• Violeta (5 ppm/°C): presente em equipamentos de medição e circuitos de referência de tensão
• Azul (10 ppm/°C): comum em amplificadores de precisão e filtros de áudio de alta fidelidade
• Marrom (100 ppm/°C): encontrado em resistores de filme metálico de uso industrial geral

Um resistor com TCR de 10 ppm/°C e valor nominal de 10.000 Ω, submetido a uma variação de 50°C, terá uma deriva de resistência de apenas 5 Ω. O mesmo resistor com TCR de 250 ppm/°C sofreria uma variação de 125 Ω sob as mesmas condições, o que seria inaceitável em circuitos de medição.

Aplicações Onde o Coeficiente de Temperatura É Crítico

A estabilidade térmica de um resistor passa a ser um fator determinante em qualquer aplicação onde a temperatura do ambiente ou do próprio circuito varia de forma significativa durante a operação.

Os principais cenários onde o TCR é crítico incluem:

Instrumentação e metrologia

• Multímetros de bancada de alta precisão
• Calibradores e padrões de referência
• Pontes de medição de resistência

Eletrônica industrial

• Controladores PID para processos térmicos
• Transmissores de sinal em ambientes com variação de temperatura
• Circuitos de condicionamento de sinal para sensores industriais

Eletrônica automotiva

• Módulos de controle de motor (ECU), expostos a temperaturas entre -40°C e +125°C
• Sensores de posição e velocidade com saída analógica
• Circuitos de gerenciamento de bateria em veículos elétricos

Áudio profissional e alta fidelidade

• Pré-amplificadores de baixo ruído
• Equalizadores paramétricos de estúdio
• Conversores analógico-digitais de alta resolução

Fora dessas aplicações, o TCR raramente é especificado ou relevante. Em projetos com Arduino, automação residencial simples ou circuitos de sinalização, resistores convencionais de 4 ou 5 faixas sem especificação de coeficiente de temperatura atendem completamente as exigências do projeto.

A escolha de um resistor de 6 faixas representa um custo maior em relação aos componentes de uso geral. Por isso, sua aplicação deve ser justificada pela real necessidade de estabilidade térmica no circuito, evitando o uso indiscriminado em projetos onde essa característica não agrega valor funcional.

Séries de Valores Padronizados: E12, E24, E48 e E96

As séries de valores padronizados definem quais valores de resistência são fabricados e comercializados pela indústria eletrônica. Elas explicam por que resistores não são encontrados em valores como 1.234 Ω ou 5.678 Ω, mas sim em valores específicos como 1.200 Ω ou 5.600 Ω.

6.1 O Que São as Séries E e Como Elas Organizam os Valores Comerciais

As séries E foram criadas pela IEC e definem conjuntos de valores preferenciais distribuídos ao longo de cada década (potência de 10). O número após a letra E indica a quantidade de valores disponíveis dentro de cada década.

As quatro séries principais são:

A lógica por trás das séries E é geométrica. Os valores são distribuídos de forma que a diferença percentual entre um valor e o seguinte seja aproximadamente constante dentro da mesma série. Isso garante que qualquer valor de resistência necessário em um projeto possa ser aproximado por um componente comercial com uma margem de erro compatível com a tolerância da série.

A série E24, por exemplo, cobre a década entre 100 Ω e 1.000 Ω com os seguintes valores:

100, 110, 120, 130, 150, 160, 180, 200, 220, 240, 270, 300, 330, 360, 390, 430, 470, 510, 560, 620, 680, 750, 820, 910

Cada valor da série se repete multiplicado por 10 nas décadas seguintes: 1 kΩ, 10 kΩ, 100 kΩ e assim por diante.

Como a Tabela de Cores do Resistor Se Relaciona com os Valores das Séries E

A tabela de cores do resistor e as séries E são dois sistemas complementares que trabalham juntos. As cores codificam o valor nominal do resistor, e esse valor nominal pertence sempre a uma das séries E padronizadas.

Essa relação tem implicações práticas importantes:

• Um resistor identificado pelas faixas amarelo, violeta e laranja tem valor nominal de 47.000 Ω (47 kΩ), que pertence à série E24
• Um resistor com faixas marrom, verde, preto e vermelho tem valor nominal de 15.000 Ω (15 kΩ) com tolerância de ± 2%, pertencente à série E48
• Valores como 68 Ω, 150 Ω, 330 Ω, 470 Ω e 1 kΩ aparecem com frequência justamente porque fazem parte das séries E12 e E24, as mais amplamente distribuídas no mercado

Ao ler o código de cores de um resistor e obter um valor que não pertence a nenhuma série E conhecida, isso pode indicar:

• Leitura incorreta das faixas (cor confundida por iluminação ou desgaste)
• Orientação errada do resistor durante a leitura
• Componente danificado ou fora de especificação

Esse cruzamento entre o valor calculado pelas cores e os valores esperados das séries E funciona como uma verificação rápida da leitura antes de usar o multímetro.

Escolha da Série Correta Conforme Tolerância e Projeto

A seleção da série E adequada deve considerar dois fatores principais: a tolerância exigida pelo circuito e a disponibilidade comercial dos componentes.

Para projetos de uso geral e prototipagem:

• A série E24 com tolerância de ± 5% atende a grande maioria das aplicações
• Os valores são amplamente disponíveis em lojas de componentes eletrônicos e kits didáticos
• Resistores de faixa dourada (± 5%) pertencem predominantemente a esta série

Para projetos industriais e de média precisão:

• A série E48 com tolerância de ± 2% oferece granularidade maior sem o custo elevado da série E96
• Indicada para filtros RC, geradores de sinal e circuitos de controle de malha fechada

Para instrumentação, precisão e alta estabilidade:

• A série E96 com tolerância de ± 1% é a escolha correta
• Seus 96 valores por década permitem aproximar qualquer resistência necessária com erro inferior a 0,5%
• Resistores desta série geralmente possuem 5 faixas e são fabricados em filme metálico

Alguns critérios práticos para a decisão:

• Se o circuito tolera variações de 5% sem comprometer o funcionamento, use E24
• Se a precisão do valor impacta diretamente um parâmetro mensurável (frequência, ganho, offset), use E96
• Se o custo é um fator limitante e a precisão é intermediária, a série E48 oferece um bom equilíbrio entre desempenho e preço

A compreensão das séries E elimina a busca por valores inexistentes no mercado e agiliza a etapa de especificação de componentes em qualquer projeto eletrônico.

Ferramentas e Métodos para Leitura do Código de Cores

Identificar o valor de um resistor pelo código de cores é uma habilidade que combina conhecimento da tabela com o uso correto de ferramentas de apoio. Existem diferentes métodos disponíveis, do mais tradicional ao mais tecnológico, e cada um tem seu lugar dependendo da situação.

Leitura Manual com a Tabela de Cores do Resistor Impressa ou Memorizada

A leitura manual é o método mais fundamental e continua sendo o mais usado na bancada de trabalho. Ela não depende de nenhum equipamento além do conhecimento da tabela de cores do resistor e de uma boa fonte de iluminação.

Para fazer a leitura manual de forma eficiente:

• Iluminação adequada: use luz branca direta sobre o componente. Luz amarelada ou incandescente pode distorcer a percepção de cores como laranja, vermelho e marrom
• Orientação correta: identifique a faixa de tolerância (dourada ou prateada) e posicione-a à direita antes de iniciar a leitura
• Leitura sequencial: leia as faixas da esquerda para a direita, anotando cada valor antes de passar para a próxima
• Verificação cruzada: após calcular o valor, confirme se ele pertence a uma das séries E conhecidas

Dicas para memorizar a tabela de cores do resistor com mais facilidade:

• Associe as cores à sequência do espectro visível: preto (0) e branco (9) ficam nas extremidades, e as cores do arco-íris (vermelho, laranja, amarelo, verde, azul, violeta) ocupam as posições 2 a 7
• Marrom (1) e cinza (8) completam a sequência nos extremos intermediários
• Pratique a leitura com resistores físicos em mãos, não apenas com imagens

Ter uma tabela de cores do resistor impressa fixada na bancada é uma prática comum mesmo entre profissionais experientes. A memorização completa vem com o tempo e com a prática repetida.

Uso de Multímetro para Confirmar o Valor Lido nas Faixas

O multímetro digital no modo ohmmeter é a ferramenta mais confiável para confirmar o valor de resistência de um componente, especialmente quando as cores estão desgastadas, desbotadas ou quando há dúvida na leitura visual.

Como medir corretamente com o multímetro:

• Selecione o modo de medição de resistência (símbolo Ω)
• Escolha a faixa de medição adequada ou use o modo de autorange, se disponível
• Conecte as pontas de prova nas extremidades do resistor, sem segurar os terminais metálicos com os dedos para evitar que a resistência corporal interfira na leitura
• Aguarde a estabilização do valor no display antes de anotar

Situações em que o multímetro é indispensável:

• Resistores com marcas desgastadas pelo calor ou pelo tempo
• Componentes retirados de placas antigas sem identificação clara
• Verificação de resistores antes da soldagem em circuitos de precisão
• Triagem de componentes em lotes de estoque sem classificação

Um ponto importante: nunca meça a resistência de um componente enquanto ele estiver soldado em uma placa energizada. A presença de tensão no circuito danifica o multímetro e fornece leituras incorretas. Se o componente estiver soldado em uma placa desenergizada, outros componentes em paralelo com o resistor podem alterar a leitura, sendo necessário dessoldá-lo para uma medição precisa.

Aplicativos e Calculadoras Online de Código de Cores

Calculadoras digitais de código de cores são ferramentas práticas para quem está aprendendo ou para situações em que a agilidade na identificação é prioritária. Elas estão disponíveis tanto como aplicativos para smartphones quanto como ferramentas online acessíveis pelo navegador.

Os recursos mais úteis nessas ferramentas incluem:

• Seleção interativa de cores: o usuário escolhe as cores de cada faixa e a calculadora exibe o valor de resistência, o multiplicador e a tolerância automaticamente
• Conversão inversa: permite inserir um valor de resistência e descobrir a combinação de cores correspondente, útil na hora de separar componentes de um estoque
• Suporte a 4, 5 e 6 faixas: ferramentas mais completas cobrem todos os sistemas de codificação, incluindo o coeficiente de temperatura da sexta faixa
• Tabela de referência integrada: exibe os valores de cada cor em todas as posições possíveis

Limitações a considerar:

• Aplicativos de reconhecimento por câmera ainda apresentam imprecisões frequentes com resistores físicos, especialmente sob iluminação variável ou com componentes desgastados
• A calculadora confirma a lógica da leitura, mas não substitui a medição real com multímetro em aplicações críticas
• Em ambientes profissionais, o uso de calculadora não dispensa o conhecimento da tabela, pois situações de campo nem sempre permitem acesso ao smartphone ou à internet

Dicas para Identificar a Faixa Inicial em Resistores Sem Marcação de Orientação

Um dos desafios mais comuns para quem está aprendendo a ler o código de cores é identificar qual extremidade do resistor deve ser lida primeiro. Alguns componentes não tornam essa distinção imediatamente óbvia, especialmente os de 5 faixas com faixa de tolerância marrom.

As principais referências para determinar a orientação correta são:

Pela faixa de tolerância:

• Dourado e prateado nunca são primeiras faixas significativas
• Se uma das extremidades tiver faixa dourada ou prateada, essa extremidade é a direita e a leitura começa pelo lado oposto

Pelo espaçamento entre faixas:

• Em muitos resistores, a faixa de tolerância é separada das demais por um espaço ligeiramente maior
• Observe o conjunto de faixas agrupadas e identifique a que está mais afastada: essa é a tolerância

Pelo resultado do cálculo:

• Se a leitura em um sentido resultar em um valor que não pertence a nenhuma série E conhecida, inverta a orientação e releia
• Valores como 1.500 Ω, 4.700 Ω ou 22.000 Ω são reconhecíveis imediatamente como pertencentes às séries E24 ou E96
• Um resultado como 5.100 Ω lido em uma direção pode se tornar 15.000 Ω na direção correta, e apenas o segundo pertence à série E24

Para resistores de 5 faixas com tolerância marrom:

• O marrom da tolerância (± 1%) fica sempre mais próximo da extremidade direita
• As três primeiras faixas geralmente estão mais agrupadas entre si do que em relação à quarta e quinta faixas
• Em caso de dúvida persistente, o multímetro resolve a ambiguidade de forma definitiva

Desenvolver o olhar para esses detalhes torna a leitura do código de cores mais rápida e confiante, reduzindo erros na identificação de componentes durante a montagem de circuitos.

Aplicações Práticas: Escolhendo Resistores pelo Código de Cores em Projetos Reais

Conhecer a tabela de cores do resistor e saber calcular o valor de um resistor são habilidades que ganham sentido completo quando aplicadas em projetos reais. Nesta seção, o foco está em como selecionar o resistor correto para as situações mais comuns na eletrônica prática, desde circuitos simples com LEDs até sistemas embarcados com microcontroladores.

Seleção de Resistores para Divisores de Tensão

Um divisor de tensão é um circuito formado por dois resistores em série que divide uma tensão de entrada em uma tensão de saída menor e proporcional. É uma das configurações mais usadas em eletrônica analógica e digital.

A fórmula do divisor de tensão é:

$V_{out} = V_{in} \times \frac{R_2}{R_1 + R_2}$

onde R1 é o resistor superior (ligado à tensão de entrada) e R2 é o resistor inferior (ligado ao GND).

Critérios para escolher os resistores de um divisor de tensão:

• Proporção entre R1 e R2: o que determina a tensão de saída é a razão entre os valores, não os valores absolutos. Um divisor com 10 kΩ e 10 kΩ produz o mesmo resultado que um com 100 kΩ e 100 kΩ
• Corrente de polarização: resistores muito baixos (abaixo de 1 kΩ) consomem corrente excessiva da fonte. Resistores muito altos (acima de 1 MΩ) tornam o divisor sensível a interferências e à impedância da carga
• Faixa de valores recomendada: para uso geral com microcontroladores, a faixa entre 1 kΩ e 100 kΩ oferece bom equilíbrio entre consumo e estabilidade
• Tolerância: em divisores usados como referência de tensão, prefira resistores de ± 1% (série E96) para garantir a precisão da saída

Exemplo prático: dividir 12 V para obter 3,3 V para a entrada analógica de um microcontrolador.

• $\frac{V_{out}}{V_{in}} = \frac{3{,}3}{12} = 0{,}275$
• Usando R1 = 27 kΩ e R2 = 10 kΩ: $V_{out} = 12 \times \frac{10}{27 + 10} = 3{,}24\,\text{V}$ (próximo o suficiente para leituras analógicas)
• Código de cores de R1 (27 kΩ, série E24): vermelho, violeta, laranja, dourado
• Código de cores de R2 (10 kΩ, série E24): marrom, preto, laranja, dourado

Resistores Pull-up e Pull-down em Microcontroladores

Resistores pull-up e pull-down são usados para definir um nível lógico estável em pinos de entrada de microcontroladores quando nenhum sinal ativo está sendo aplicado. Sem eles, o pino fica em estado flutuante e pode assumir qualquer valor lógico de forma aleatória, causando comportamento imprevisível no firmware.

Como cada configuração funciona:

• Pull-up: o resistor conecta o pino de entrada ao VCC. Na ausência de sinal, o pino lê nível alto (1). Quando um botão ou sensor ativa o pino, ele é puxado para o GND e lê nível baixo (0)
• Pull-down: o resistor conecta o pino de entrada ao GND. Na ausência de sinal, o pino lê nível baixo (0). Quando ativado, é puxado para o VCC e lê nível alto (1)

Valores típicos e seus códigos de cores:

Critérios de seleção do valor:

• Valores muito baixos (abaixo de 1 kΩ) aumentam o consumo de corrente e podem sobrecarregar o pino do microcontrolador
• Valores muito altos (acima de 100 kΩ) tornam o pino suscetível a ruído e podem não ser suficientes para garantir o nível lógico em barramentos de comunicação
• Para barramentos I2C, os valores de pull-up afetam diretamente a velocidade e a integridade do sinal: consulte sempre o datasheet do dispositivo

Limitação de Corrente em LEDs com Cálculo a Partir da Tabela

O resistor limitador de corrente é um dos usos mais básicos e mais frequentes em eletrônica. Todo LED precisa de um resistor em série para limitar a corrente que passa por ele, pois LEDs não possuem resistência interna suficiente para se proteger sozinhos.

A fórmula para calcular o resistor limitador é:

$R = \frac{V_{cc} – V_{led}}{I_{led}}$

onde:

• Vcc é a tensão de alimentação do circuito
• Vled é a queda de tensão direta do LED (forward voltage)
• Iled é a corrente desejada no LED em amperes

Valores típicos de queda de tensão por cor de LED:

Exemplo prático com Arduino (Vcc = 5 V) e LED vermelho:

• Vled = 2,0 V, Iled desejada = 20 mA (0,02 A)
• $R = \frac{5 – 2}{0{,}02} = 150\,\Omega$
• Valor comercial mais próximo na série E24: 150 Ω
• Código de cores: marrom, verde, marrom, dourado

Exemplo com alimentação de 12 V e LED branco:

• Vled = 3,3 V, Iled desejada = 15 mA (0,015 A)
• R = (12 – 3,3) / 0,015 = 580 Ω
• Valor comercial mais próximo na série E24: 560 Ω ou 620 Ω
• Código de cores de 560 Ω: verde, azul, marrom, dourado

A potência dissipada pelo resistor também deve ser verificada:

P = (Vcc – Vled) × Iled

No exemplo com 12 V: P = (12 – 3,3) × 0,015 = 0,13 W

Um resistor de 0,25 W atende com folga. Em circuitos com múltiplos LEDs ou correntes mais altas, resistores de 0,5 W ou 1 W podem ser necessários.

Substituição e Equivalência de Resistores em Manutenção Eletrônica

Durante a manutenção de equipamentos eletrônicos, é comum a necessidade de substituir resistores queimados ou danificados. Nem sempre o valor exato está disponível no estoque, o que exige o conhecimento de critérios de equivalência para fazer substituições seguras.

Critérios obrigatórios para substituição:

• Valor de resistência: o valor nominal do substituto deve ser igual ao do original. Em alguns casos, o valor comercial mais próximo da série E24 ou E96 é aceitável, desde que a variação esteja dentro da tolerância exigida pelo circuito
• Tolerância: nunca substitua um resistor de precisão (± 1%) por um de uso geral (± 5%) em circuitos de instrumentação ou amplificação sem verificar o impacto no funcionamento
• Potência nominal: o substituto deve ter potência nominal igual ou superior à do original. Substituir um resistor de 1 W por um de 0,25 W em um circuito de potência causará superaquecimento e falha prematura
• Tensão máxima: em circuitos de alta tensão, verifique a tensão máxima suportada pelo resistor, não apenas o valor ôhmico e a potência

Procedimento prático para identificar um resistor queimado:

• Se as faixas ainda estiverem visíveis, faça a leitura pelo código de cores
• Se o componente estiver carbonizado e sem identificação visual, localize o esquema elétrico do equipamento ou use a referência de componentes da placa
• Meça a resistência com o multímetro apenas após dessoldá-lo da placa, garantindo que outros componentes em paralelo não interfiram na leitura
• Verifique também se a causa da queima foi uma falha do próprio resistor ou uma sobrecarga causada por outro componente defeituoso no mesmo circuito

Substituições aceitáveis em manutenção geral:

Resistores em série somam seus valores: Rtotal = R1 + R2. Resistores em paralelo resultam em um valor menor: Rtotal = (R1 × R2) / (R1 + R2). Essas combinações são recursos válidos quando o valor exato não está disponível no estoque.

Perguntas Frequentes (FAQ)

P1: Como ler o código de cores de um resistor de 4 faixas?

Posicione o resistor com a faixa de tolerância (dourada ou prateada) à direita. Leia as faixas da esquerda para a direita: a primeira e a segunda faixa fornecem os dígitos significativos, a terceira indica o multiplicador e a quarta define a tolerância. Multiplique o número formado pelos dois dígitos pelo valor do multiplicador para obter a resistência em ohms.

P2: O que significa a faixa dourada ou prateada no resistor?

Quando aparece como última faixa, o dourado indica tolerância de ± 5% e o prateado indica tolerância de ± 10%. Quando aparecem como penúltima faixa (multiplicador), o dourado representa × 0,1 e o prateado representa × 0,01, sendo usados em resistores de valor abaixo de 10 ohms.

P3: Como calcular o valor de um resistor pela tabela de cores do resistor?

Identifique os dígitos significativos nas primeiras faixas (dois dígitos para resistores de 4 faixas, três para resistores de 5 faixas). Una esses dígitos para formar o número base. Multiplique o número base pelo valor do multiplicador indicado pela faixa seguinte. O resultado é o valor nominal de resistência em ohms.

P4: Qual a diferença entre resistor de 4 faixas e resistor de 5 faixas?

O resistor de 4 faixas usa dois dígitos significativos e possui tolerância típica de ± 5%, sendo adequado para uso geral. O resistor de 5 faixas usa três dígitos significativos e trabalha com tolerâncias de ± 1% ou ± 2%, sendo indicado para circuitos de precisão como filtros, amplificadores de instrumentação e osciladores.
