O Que É Esta Calculadora Elétrica e Para Quem Ela Foi Criada

Uma calculadora elétrica online é uma ferramenta digital que realiza cálculos de dimensionamento de cabos, queda de tensão, disjuntores e eletrodutos de forma automática, seguindo as tabelas e critérios da NBR 5410.

Na prática, ela substitui as planilhas manuais e consultas repetitivas às tabelas da norma. Em vez de folhear páginas ou abrir arquivos em PDF, o profissional insere os dados do circuito e recebe o resultado na hora, com a indicação de conformidade normativa.

Esta calculadora foi desenvolvida para atender quem trabalha diretamente com instalações elétricas de baixa tensão no dia a dia:

• Eletricistas que precisam dimensionar cabos e disjuntores em campo
• Engenheiros eletricistas que elaboram projetos conforme a NBR 5410
• Técnicos em eletrotécnica que realizam manutenção e adequação de instalações
• Estudantes de cursos técnicos e de engenharia que estão aprendendo os critérios de dimensionamento

A ferramenta funciona diretamente no navegador, sem necessidade de instalar nenhum programa ou aplicativo. Basta acessar pelo celular, tablet ou computador e começar a usar.

Todos os cálculos seguem os critérios da norma brasileira NBR 5410:2004, que regulamenta as instalações elétricas de baixa tensão. As tabelas de capacidade de corrente, os limites de queda de tensão e os métodos de instalação utilizados na calculadora são os mesmos que constam nas Tabelas 33 a 42 da norma.

Isso significa que os resultados podem ser usados como referência técnica para orçamentos, projetos e verificações em campo. Não se trata de uma estimativa genérica, mas de um cálculo baseado nos mesmos parâmetros que um projetista utilizaria ao consultar a norma manualmente.

Um ponto importante: a calculadora elétrica online não substitui a análise de um profissional habilitado. Existem fatores específicos de cada instalação, como agrupamento de circuitos, temperatura ambiente e condições especiais de operação, que exigem avaliação técnica caso a caso. A ferramenta é um recurso de apoio que acelera o trabalho e reduz erros de consulta, mas a responsabilidade técnica continua sendo do profissional.

Ferramentas Disponíveis na Calculadora

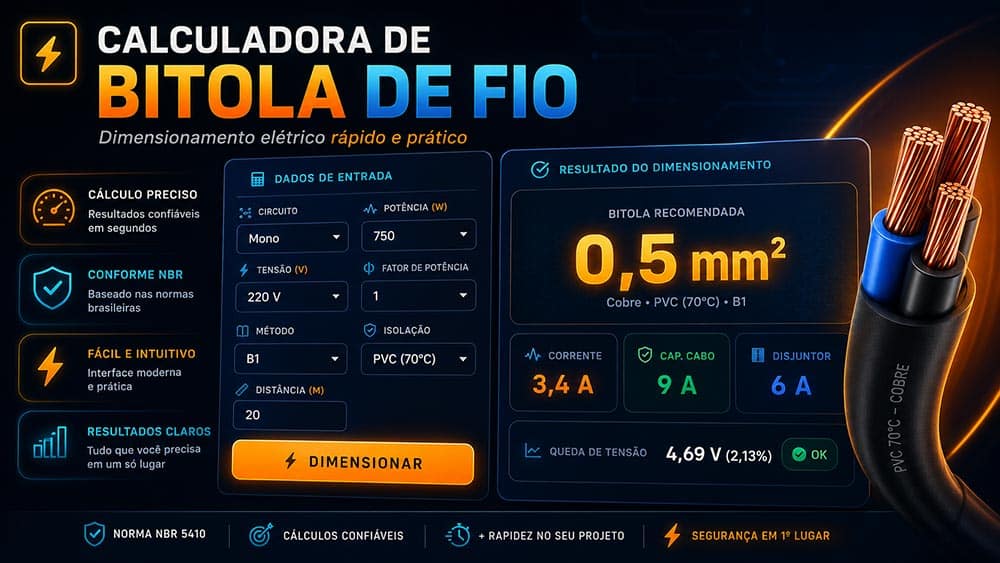

Esta calculadora elétrica reúne seis módulos em uma única ferramenta. Cada módulo resolve um tipo específico de cálculo ou consulta que profissionais de elétrica precisam realizar com frequência no dia a dia.

A seguir, veja o que cada módulo faz e em quais situações ele é útil.

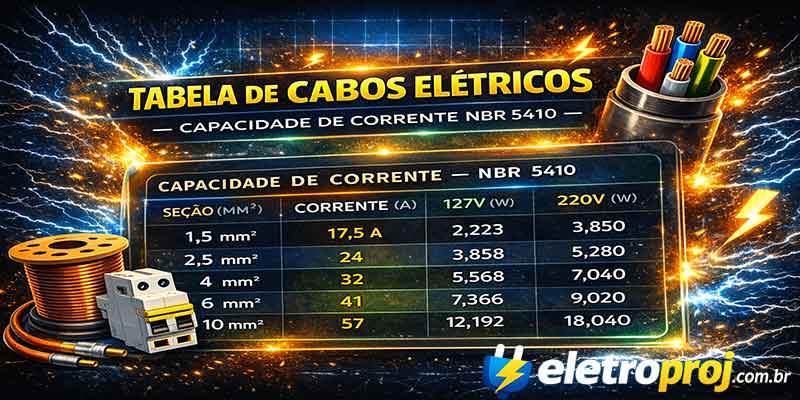

Tabela de Cabos Elétricos — Capacidade de Corrente NBR 5410

A tabela de cabos elétricos mostra a capacidade de condução de corrente em amperes para cada bitola de cabo, conforme as Tabelas 36 a 39 da NBR 5410.

O profissional seleciona três parâmetros e a tabela se atualiza automaticamente:

• Método de instalação (B1, B2, C ou D)
• Tipo de isolação do cabo (PVC ou EPR/XLPE)
• Número de condutores carregados (2 ou 3)

Além da corrente em amperes, a tabela exibe a potência máxima suportada em 127V, 220V e 380V trifásico para cada bitola. Isso facilita a consulta quando o profissional conhece a potência do equipamento mas não sabe a corrente.

O módulo também inclui uma busca rápida por corrente. O usuário digita a corrente do circuito e a ferramenta retorna automaticamente o cabo recomendado, a margem de segurança e o disjuntor compatível.

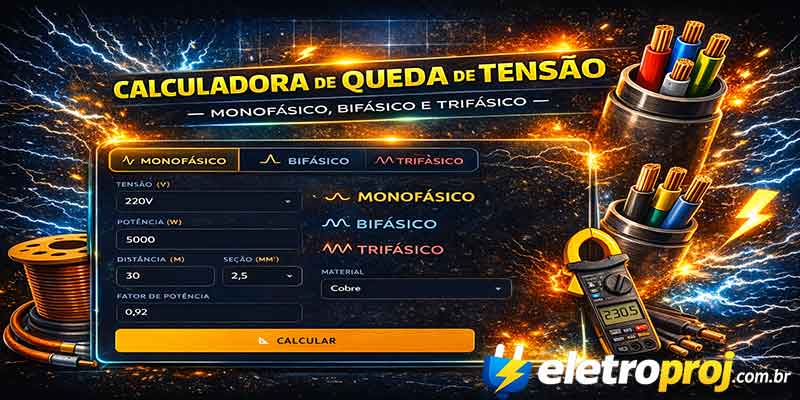

Calculadora de Queda de Tensão — Monofásico, Bifásico e Trifásico

A calculadora de queda de tensão determina a perda de tensão ao longo de um condutor elétrico, em volts e em percentual. O cálculo é essencial para instalações com distâncias longas entre o quadro de distribuição e o ponto de utilização.

O módulo aceita circuitos monofásicos, bifásicos e trifásicos. O usuário informa:

• Potência ou corrente do circuito
• Tensão de operação (127V, 220V ou 380V)
• Distância do cabo em metros
• Seção do condutor em mm²
• Material (cobre ou alumínio)
• Fator de potência

O resultado mostra a queda de tensão calculada, o percentual em relação à tensão nominal e um indicador visual de conformidade com os limites da NBR 5410. Se a queda ultrapassa 4%, a ferramenta sinaliza automaticamente e sugere a bitola mínima necessária para atender a norma.

A memória de cálculo completa também é exibida, permitindo que o profissional confira cada valor utilizado na fórmula.

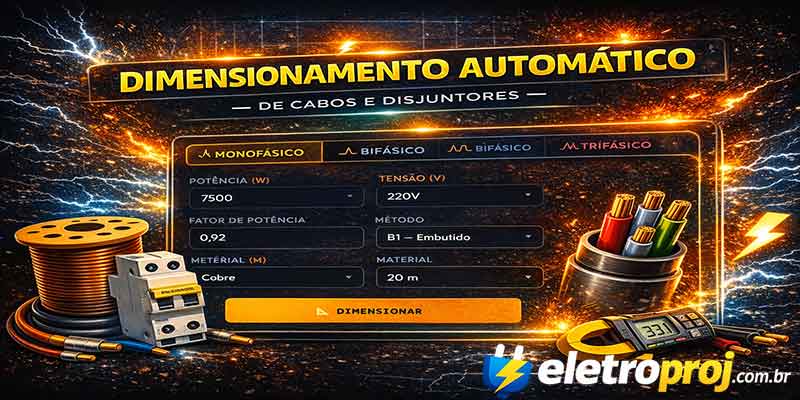

Dimensionamento Automático de Cabos e Disjuntores

O módulo de dimensionamento faz o caminho completo: recebe a potência do circuito e entrega o cabo e o disjuntor adequados conforme a NBR 5410.

O processo interno da calculadora segue esta sequência:

• Calcula a corrente de projeto a partir da potência e tensão informadas
• Consulta a tabela de capacidade de corrente para o método de instalação selecionado
• Determina a bitola mínima do cabo que suporta a corrente calculada
• Verifica a queda de tensão pela distância informada
• Aumenta automaticamente a bitola se a queda de tensão ultrapassa 4%
• Indica o disjuntor compatível com a corrente de projeto e a capacidade do cabo

Esse módulo é especialmente útil para dimensionamento rápido em campo, quando o eletricista precisa definir cabo e disjuntor para um circuito específico sem consultar múltiplas tabelas separadamente.

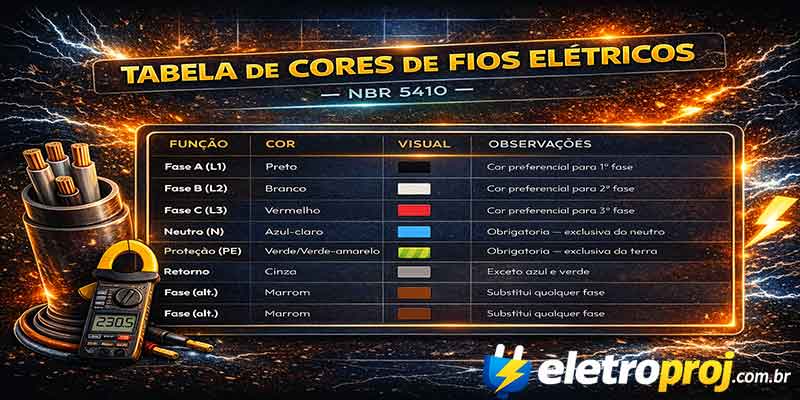

Tabela de Cores de Fios Elétricos

A tabela de cores apresenta a identificação obrigatória dos condutores em instalações elétricas de baixa tensão, conforme definido pela NBR 5410.

Para cada função do condutor (fase, neutro, proteção e retorno) a tabela mostra:

• A cor obrigatória ou recomendada
• Uma amostra visual da cor para identificação rápida
• Observações sobre regras e exceções da norma

Duas cores são obrigatórias e exclusivas: azul claro para o condutor neutro e verde ou verde com amarelo para o condutor de proteção (terra). Essas cores não podem ser usadas para nenhuma outra função na instalação.

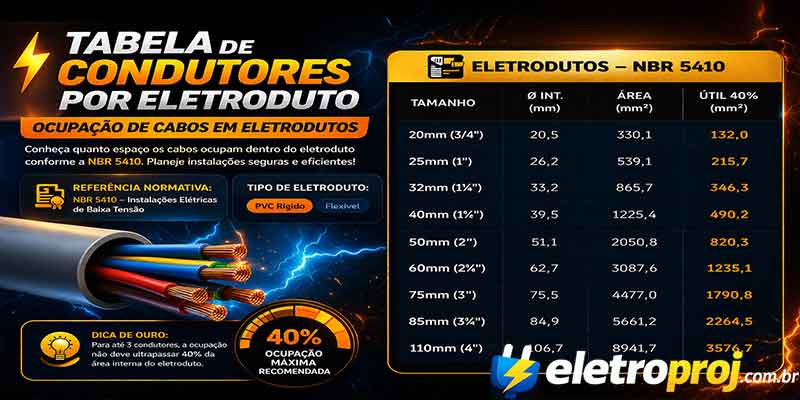

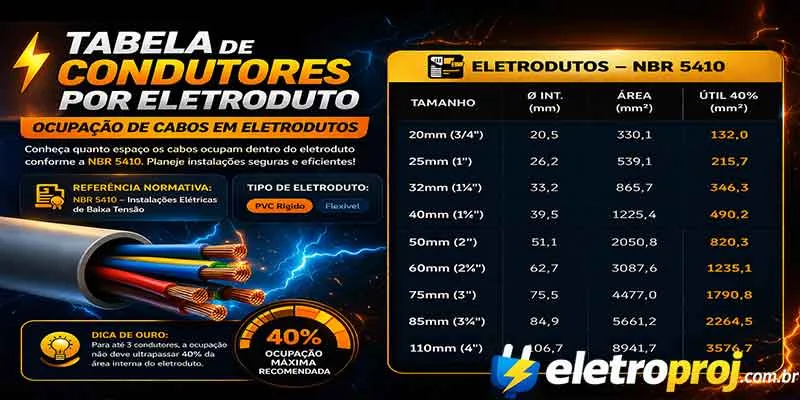

Calculadora de Eletrodutos — Ocupação conforme NBR 5410

A calculadora de eletrodutos determina o tamanho mínimo do eletroduto necessário para acomodar uma determinada quantidade de cabos, respeitando a taxa máxima de ocupação da NBR 5410.

A norma define três limites de ocupação:

• 53% da área interna para 1 cabo
• 31% para 2 cabos
• 40% para 3 ou mais cabos

O módulo inclui uma tabela de referência com as dimensões de eletrodutos PVC rígidos e flexíveis (corrugados), mostrando o diâmetro interno, a área total e a área útil de cada tamanho. O usuário também pode informar a bitola e a quantidade de cabos para receber a recomendação automática do eletroduto adequado.

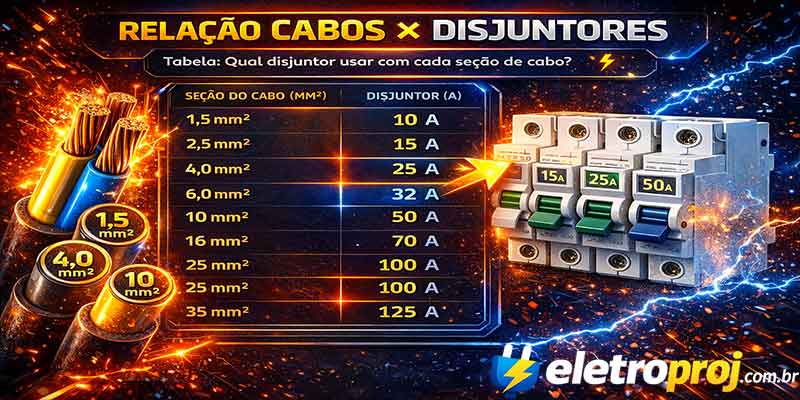

Tabela de Disjuntores × Cabos

A tabela de disjuntores e cabos é uma referência rápida que relaciona cada corrente nominal de disjuntor com a bitola mínima do cabo necessário para proteção contra sobrecarga.

Para cada disjuntor (de 6A a 125A) a tabela mostra:

• A bitola mínima do cabo em mm²
• A capacidade de corrente desse cabo
• A aplicação típica (iluminação, tomadas, chuveiro, alimentador)

Essa consulta é uma das mais frequentes no dia a dia do eletricista. Saber rapidamente qual cabo usar para cada disjuntor evita erros de dimensionamento e agiliza a execução da instalação.

Por Que o Dimensionamento Correto de Cabos É Tão Importante

O dimensionamento de cabos elétricos é o processo que define a bitola adequada do condutor para cada circuito de uma instalação. Quando esse cálculo é feito corretamente, a instalação funciona com segurança, eficiência e dentro dos parâmetros exigidos pela NBR 5410.

Erros nesse processo geram consequências reais. Um cabo mal dimensionado pode causar desde o mau funcionamento de equipamentos até incêndios de origem elétrica. Segundo dados do Corpo de Bombeiros, instalações elétricas inadequadas estão entre as principais causas de incêndios em edificações no Brasil.

O problema é que o dimensionamento envolve múltiplos critérios simultâneos: capacidade de corrente, queda de tensão, proteção contra sobrecarga e curto-circuito. Consultar essas variáveis manualmente nas tabelas da norma consome tempo e abre margem para erros de leitura ou interpretação.

Uma calculadora elétrica online resolve essa questão ao automatizar os cálculos e cruzar os critérios em segundos. Mas para entender o valor dessa ferramenta, é preciso conhecer os riscos concretos de um dimensionamento errado.

Riscos de um Cabo Subdimensionado

Um cabo subdimensionado é aquele cuja bitola é menor do que a necessária para a corrente do circuito. Esse é o erro mais perigoso em uma instalação elétrica.

Quando a corrente ultrapassa a capacidade do condutor, o cabo começa a aquecer acima da temperatura máxima suportada pela sua isolação. Os efeitos práticos são progressivos:

• A isolação do cabo resseca e se deteriora ao longo do tempo
• O contato entre condutores fica comprometido, gerando pontos de aquecimento localizado
• O risco de curto-circuito aumenta significativamente
• Em casos extremos, o superaquecimento pode provocar incêndio

Além do risco à segurança, um cabo subdimensionado causa queda de tensão excessiva. Equipamentos como motores, compressores e chuveiros elétricos não funcionam corretamente quando recebem tensão abaixo do nominal. O resultado é perda de desempenho, aumento no consumo de energia e redução da vida útil do equipamento.

Um exemplo prático: um chuveiro de 5.500W ligado em 220V consome aproximadamente 25A. Se o eletricista instala um cabo de 2,5mm² (que suporta 24A pelo método B1), o condutor já estará operando acima da sua capacidade. O disjuntor pode não desarmar imediatamente, mas o cabo estará aquecendo de forma contínua a cada banho.

Prejuízos de um Cabo Superdimensionado

Um cabo superdimensionado não oferece risco de segurança, mas gera prejuízo financeiro direto e dificuldades na instalação.

Cabos com bitola maior do que o necessário custam mais por metro. Em uma instalação residencial com dezenas de circuitos e centenas de metros de cabo, a diferença de custo entre uma bitola e a seguinte se multiplica rapidamente.

Além do custo do material, cabos mais grossos trazem problemas práticos na execução:

• Ocupam mais espaço dentro dos eletrodutos, exigindo diâmetros maiores
• São mais difíceis de manusear e passar por curvas e caixas de passagem
• Aumentam o peso da instalação, o que pode ser relevante em eletrocalhas e bandejas
• Dificultam a conexão em bornes e terminais de disjuntores menores

O dimensionamento correto encontra o equilíbrio: um cabo que atende todos os critérios da norma sem excesso desnecessário. Isso garante segurança com o menor custo possível, que é exatamente o que uma calculadora elétrica conforme a NBR 5410 entrega como resultado.

Como Usar a Calculadora Passo a Passo

Para obter resultados precisos com a calculadora elétrica, é necessário conhecer algumas informações básicas sobre o circuito que será dimensionado. O processo é simples e segue a mesma lógica que um projetista utiliza ao consultar a NBR 5410 manualmente.

A diferença é que a calculadora cruza todos os critérios automaticamente e entrega o resultado em segundos. Veja como utilizar cada etapa.

Passo 1 — Defina o Tipo de Circuito e a Potência

O primeiro dado que a calculadora precisa é a potência total do circuito em watts e o tipo de alimentação.

Existem três tipos de circuito:

• Monofásico: utilizado na maioria dos circuitos residenciais (iluminação, tomadas, chuveiros em 127V ou 220V)
• Bifásico: comum em alguns chuveiros e aparelhos de ar condicionado
• Trifásico: utilizado em motores, máquinas industriais e alimentadores de quadros

A potência normalmente está indicada na placa do equipamento ou na especificação técnica do fabricante. Para circuitos de tomadas de uso geral, a NBR 5410 define potências mínimas por ponto que podem ser usadas como referência.

Se o profissional já conhece a corrente do circuito em amperes, pode informar esse valor diretamente. A calculadora aceita tanto a potência quanto a corrente como dado de entrada.

A tensão de operação também deve ser selecionada nesta etapa. As opções disponíveis são 127V, 220V e 380V, que cobrem a grande maioria das instalações de baixa tensão no Brasil.

Passo 2 — Escolha o Método de Instalação

O método de instalação define como os cabos estão dispostos fisicamente na edificação. Esse fator influencia diretamente a capacidade de condução de corrente do condutor, porque afeta a dissipação de calor.

A calculadora oferece quatro métodos conforme a NBR 5410:

• B1: condutores em eletroduto embutido em parede isolante (o mais comum em residências)
• B2: condutores em eletroduto aparente fixado em parede
• C: cabos apoiados em bandeja, leito ou suporte (comum em instalações industriais)
• D: cabos enterrados diretamente no solo

Um cabo de 2,5mm² de cobre com isolação PVC, por exemplo, suporta 24A no método B1 mas suporta 33A no método C. A mesma bitola muda de capacidade dependendo de como o cabo está instalado.

Selecionar o método correto é fundamental para que o dimensionamento reflita as condições reais da instalação. Na dúvida, o método B1 é o mais conservador e seguro para instalações residenciais e comerciais convencionais.

Passo 3 — Verifique a Queda de Tensão

Após definir potência e método de instalação, o próximo passo é informar a distância entre o quadro de distribuição e o ponto de utilização do circuito.

A distância é um fator crítico no dimensionamento de cabos elétricos. Quanto maior o comprimento do condutor, maior a perda de tensão ao longo do percurso. Essa perda é o que chamamos de queda de tensão.

A NBR 5410 estabelece limites claros:

• 4% de queda máxima nos circuitos terminais (do quadro ao ponto de uso)
• 7% de queda máxima total (do transformador ao ponto de uso)

A calculadora verifica automaticamente se a bitola selecionada atende esses limites. Se a queda de tensão ultrapassa 4%, a ferramenta aumenta a bitola do cabo para o próximo valor que atende a norma e sinaliza a alteração.

Em instalações residenciais com distâncias curtas (até 15 ou 20 metros), a queda de tensão raramente é o fator determinante no dimensionamento. Porém em galpões industriais, áreas rurais ou alimentadores longos, esse critério frequentemente exige bitolas maiores do que a capacidade de corrente indicaria sozinha.

Informe também o material do condutor (cobre ou alumínio), pois a resistividade do material impacta diretamente no cálculo. Cabos de cobre possuem menor resistividade e portanto menor queda de tensão para a mesma bitola e distância.

Passo 4 — Confira o Disjuntor Compatível

Com o cabo dimensionado, a calculadora indica automaticamente o disjuntor adequado para proteger o circuito contra sobrecarga.

A regra da NBR 5410 para seleção do disjuntor é:

• A corrente de projeto deve ser menor ou igual à corrente nominal do disjuntor
• A corrente nominal do disjuntor deve ser menor ou igual à capacidade do cabo

Em notação simplificada: corrente de projeto ≤ disjuntor ≤ capacidade do cabo.

Por exemplo, se a corrente de projeto é 18A e o cabo de 2,5mm² suporta 24A, o disjuntor adequado é o de 20A. Ele protege o cabo (20A < 24A) e suporta a corrente do circuito (18A < 20A).

A calculadora faz esse cruzamento automaticamente e apresenta o resultado junto com a margem de segurança entre a corrente de projeto e a capacidade do cabo. Quanto maior essa margem, mais folga a instalação possui para variações de carga.

Ao final dos quatro passos, o profissional tem em mãos o dimensionamento completo do circuito: bitola do cabo, verificação de queda de tensão e disjuntor compatível, tudo conforme os critérios da NBR 5410.

Base Normativa — NBR 5410:2004

Todos os cálculos e tabelas desta calculadora elétrica seguem os critérios estabelecidos pela NBR 5410:2004, a norma técnica brasileira que regulamenta as instalações elétricas de baixa tensão.

A NBR 5410 é publicada pela Associação Brasileira de Normas Técnicas (ABNT) e se aplica a instalações com tensão nominal até 1.000V em corrente alternada ou 1.500V em corrente contínua. Isso abrange praticamente todas as instalações residenciais, comerciais e a maioria das instalações industriais.

Os dados utilizados na calculadora foram extraídos das seguintes tabelas da norma:

• Tabela 33: métodos de instalação de referência
• Tabela 36: capacidade de condução de corrente para cabos com isolação PVC em cobre
• Tabela 37: capacidade de condução de corrente para cabos com isolação EPR/XLPE em cobre
• Tabela 38: capacidade de condução de corrente para cabos com isolação PVC em alumínio
• Tabela 39: capacidade de condução de corrente para cabos com isolação EPR/XLPE em alumínio
• Tabela 42: fatores de agrupamento de circuitos
• Tabela 46: seção mínima dos condutores

Os limites de queda de tensão adotados nos cálculos também seguem a seção 6.2.7 da NBR 5410, que define os percentuais máximos admissíveis para circuitos terminais e para o percurso total desde a origem da instalação.

É importante ressaltar que a norma passou por revisões desde sua publicação em 2004. A calculadora utiliza os valores da edição vigente, mas o profissional deve sempre verificar se houve atualizações ou errata publicadas pela ABNT que possam alterar algum critério específico.

Os resultados da calculadora são valores de referência técnica para apoio ao dimensionamento. O projeto final de uma instalação elétrica deve ser elaborado e assinado por um profissional habilitado com registro ativo no CREA ou CFT, que assumirá a responsabilidade técnica pelo dimensionamento considerando todas as particularidades da instalação.

Perguntas Frequentes

Qual cabo usar para chuveiro elétrico?

O cabo adequado para um chuveiro elétrico depende da potência do aparelho e da tensão da instalação.

Para um chuveiro de 5.500W em 220V, a corrente é de aproximadamente 25A. Nesse caso, o cabo mínimo recomendado é o de 4mm² pelo método B1 (embutido em parede), que suporta até 32A com isolação PVC.

Para chuveiros em 127V, a corrente é significativamente maior para a mesma potência. Um chuveiro de 5.500W em 127V consome cerca de 43A, exigindo um cabo de no mínimo 10mm².

Por isso, sempre que possível, chuveiros elétricos de alta potência devem ser instalados em circuitos 220V. A corrente menor permite utilizar cabos de bitola mais fina, reduzindo custo e facilitando a passagem nos eletrodutos.

O disjuntor para o circuito do chuveiro também deve ser dimensionado de acordo. Para o exemplo de 5.500W em 220V com cabo de 4mm², o disjuntor indicado é o de 25A ou 30A.

Quantos amperes suporta um cabo de 2,5mm²?

Um cabo de cobre de 2,5mm² com isolação PVC suporta até 24A quando instalado pelo método B1, que corresponde a condutores dentro de eletroduto embutido em parede isolante, com 2 condutores carregados.

Esse valor muda conforme o método de instalação e o tipo de isolação:

• Método B1, PVC, 2 condutores: 24A
• Método B2, PVC, 2 condutores: 27A
• Método C, PVC, 2 condutores: 33A
• Método B1, EPR/XLPE, 2 condutores: 30A

Com 3 condutores carregados (circuitos trifásicos), a capacidade é menor. No método B1 com PVC, um cabo de 2,5mm² suporta 21A com 3 condutores.

A potência máxima que esse cabo suporta em 220V monofásico é de aproximadamente 5.280W (24A × 220V), considerando o método B1 com isolação PVC.

Qual a queda de tensão máxima permitida pela NBR 5410?

A NBR 5410 define dois limites principais de queda de tensão para instalações elétricas de baixa tensão:

• 4% nos circuitos terminais (do quadro de distribuição até o ponto de utilização)
• 7% no percurso total (do transformador ou ponto de entrega da concessionária até o ponto de utilização)

Para instalações alimentadas diretamente em baixa tensão pela rede da concessionária, sem transformador próprio, o limite total é de 5%.

Na prática, o limite de 4% nos circuitos terminais é o mais utilizado no dimensionamento do dia a dia. Quando a queda de tensão calculada ultrapassa esse valor, o profissional deve aumentar a bitola do cabo até que o percentual fique dentro do limite.

A queda de tensão é especialmente crítica em circuitos longos. Um cabo de 2,5mm² alimentando uma carga de 20A a 50 metros de distância pode apresentar uma queda muito superior a 4%, exigindo uma bitola consideravelmente maior.

Posso usar cabo de 1,5mm² para tomada?

Não. A NBR 5410 determina que a seção mínima para circuitos de tomadas de uso geral (TUG) é de 2,5mm².

O cabo de 1,5mm² pode ser utilizado apenas em circuitos de iluminação, conforme a Tabela 47 da norma. Mesmo que a corrente do circuito de tomada seja baixa, a seção mínima de 2,5mm² deve ser respeitada.

Essa exigência existe porque tomadas de uso geral podem receber diferentes tipos de equipamentos ao longo da vida útil da instalação. Um circuito dimensionado apenas para a carga atual pode se tornar subdimensionado quando o usuário conecta um aparelho de maior potência no futuro.

Para tomadas de uso específico (TUE), que alimentam equipamentos com potência superior a 600W como chuveiros, fornos e ar condicionados, o dimensionamento é feito individualmente com base na potência do equipamento. A bitola do cabo pode ser de 2,5mm² ou maior, dependendo da corrente calculada.

Qual a diferença entre fio e cabo elétrico?

Fio elétrico é um condutor formado por um único filamento sólido de cobre ou alumínio, revestido por uma camada de isolação. Cabo elétrico é um condutor formado por vários filamentos finos trançados entre si, também revestidos por isolação.

As principais diferenças práticas entre fio e cabo são:

• O fio é rígido e mantém a forma quando curvado. O cabo é flexível e se adapta facilmente a curvas e eletrodutos
• O fio é mais difícil de passar por eletrodutos com muitas curvas. O cabo desliza com mais facilidade
• O fio tem menor custo por metro em comparação ao cabo da mesma bitola
• O cabo oferece maior resistência mecânica por causa da composição em múltiplos filamentos

Para instalações embutidas em eletrodutos, que representam a maioria das instalações residenciais e comerciais, o cabo flexível é a escolha mais indicada pela facilidade de manuseio e passagem.

A NBR 5410 permite o uso de ambos, desde que atendam aos critérios de dimensionamento. Na prática, o mercado brasileiro utiliza predominantemente cabos flexíveis para instalações prediais, enquanto fios rígidos são mais comuns em quadros de distribuição e conexões curtas.
