Por que o LED precisa de um resistor?

Todo LED precisa de um resistor ligado em série para funcionar de forma segura.

O motivo é simples: o LED não consegue controlar sozinho a quantidade de corrente que passa por ele.

Sem essa proteção, a corrente sobe rápido demais e o LED queima em questão de segundos.

O que acontece se ligar o LED sem resistor

O LED é um componente que, uma vez vencida a sua tensão mínima de funcionamento (chamada de queda de tensão direta), deixa a corrente passar quase sem limite.

Diferente de uma lâmpada incandescente, que naturalmente “freia” a corrente por causa do seu filamento, o LED tem uma resistência interna muito baixa.

Se você ligar um LED vermelho diretamente em uma fonte de 5V, por exemplo, a corrente vai ultrapassar o limite suportado pelo componente em uma fração de segundo.

O resultado é um LED queimado, às vezes com aquele cheirinho característico de componente torrado.

Em alguns casos, a corrente excessiva pode danificar também a fonte ou a saída digital do microcontrolador (como uma porta do Arduino).

Como o resistor protege o LED

O resistor funciona como um limitador de corrente. Ele é ligado em série com o LED, ou seja, no mesmo caminho por onde a corrente passa. Ao oferecer resistência à passagem da corrente, ele reduz essa corrente até um valor seguro para o LED.

Pense assim: a fonte fornece uma tensão (por exemplo, 5V). O LED “consome” uma parte dessa tensão (a queda de tensão dele, por exemplo 2V para um LED vermelho). O resistor precisa “absorver” a tensão restante (5V – 2V = 3V) e, ao fazer isso, controla quanta corrente passa pelo circuito.

Essa é a lógica central de todo o cálculo que você vai aprender agora.

A fórmula para calcular o resistor do LED

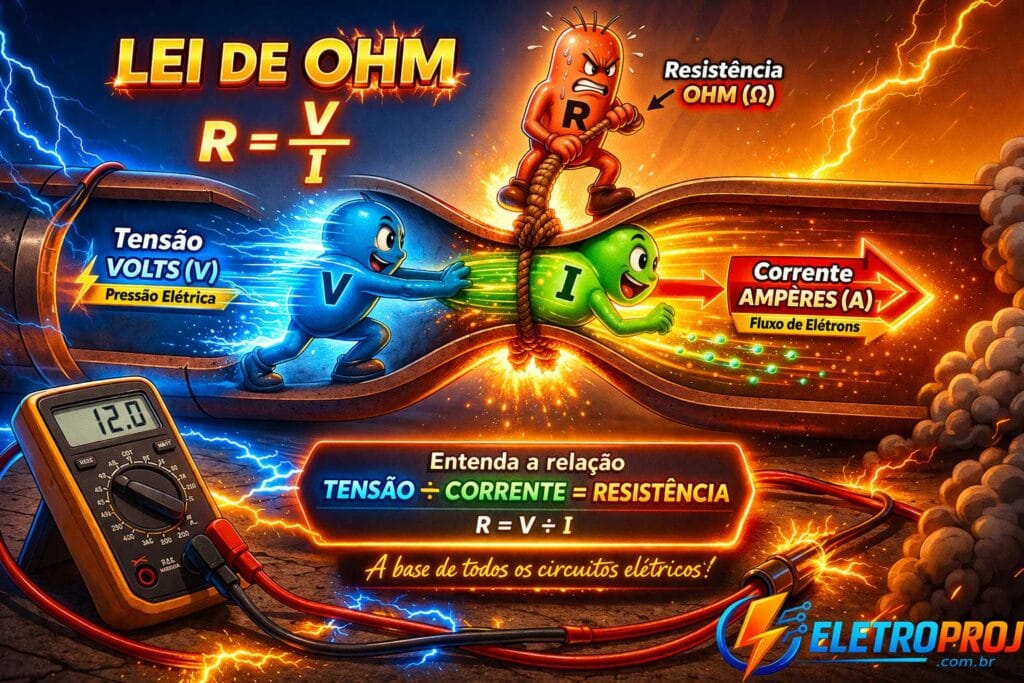

A fórmula para calcular o resistor de um LED é uma aplicação direta da Lei de Ohm. Você precisa de três informações e uma conta simples de divisão.

A fórmula passo a passo

A fórmula é:

$R = \frac{V_{fonte} – V_{LED}}{I_{LED}}$

Onde:

– R é o valor do resistor que você quer descobrir, em ohms (Ω)

– V_fonte é a tensão da sua fonte de alimentação (5V, 9V, 12V, etc.)

– V_LED é a queda de tensão do LED (depende da cor)

– I_LED é a corrente desejada no LED, em amperes (normalmente 0,020A, que é o mesmo que 20mA)

A lógica é direta: você subtrai a queda de tensão do LED da tensão da fonte para descobrir quanto de tensão “sobra” para o resistor. Depois, divide essa tensão restante pela corrente que você quer que passe pelo LED. O resultado é o valor do resistor.

Se quiser entender a Lei de Ohm em mais detalhes, temos um artigo completo sobre ela.

Quais dados você precisa antes de calcular

Antes de pegar a calculadora, você precisa saber três coisas:

1. Tensão da fonte (V_fonte). É a tensão que alimenta o circuito. Se está usando Arduino, é 5V. Se está usando uma fonte de parede para fita de LED, normalmente é 12V. Se é uma pilha comum, é 1,5V (ou 9V para bateria retangular).

2. Queda de tensão do LED (V_LED). Depende da cor do LED. Cada cor usa um material semicondutor diferente, e isso muda a tensão necessária para o LED acender. Valores típicos:

Cor do LED	Queda de tensão típica
Vermelho	1,8V a 2,2V
Laranja	2,0V a 2,2V
Amarelo	2,0V a 2,2V
Verde	2,0V a 3,2V
Azul	3,0V a 3,5V
Branco	3,0V a 3,5V
Infravermelho	1,2V a 1,5V

Quando não souber o valor exato, use o valor mais comum para a cor. Para LED vermelho, 2,0V é uma boa estimativa. Para LED branco ou azul, use 3,2V.

3. Corrente do LED (I_LED). LEDs comuns de 3mm e 5mm funcionam bem com 20mA (0,020A). LEDs de alto brilho podem trabalhar com 30mA ou mais. LEDs indicadores podem funcionar bem com apenas 10mA. Na dúvida, 20mA é o valor padrão seguro.

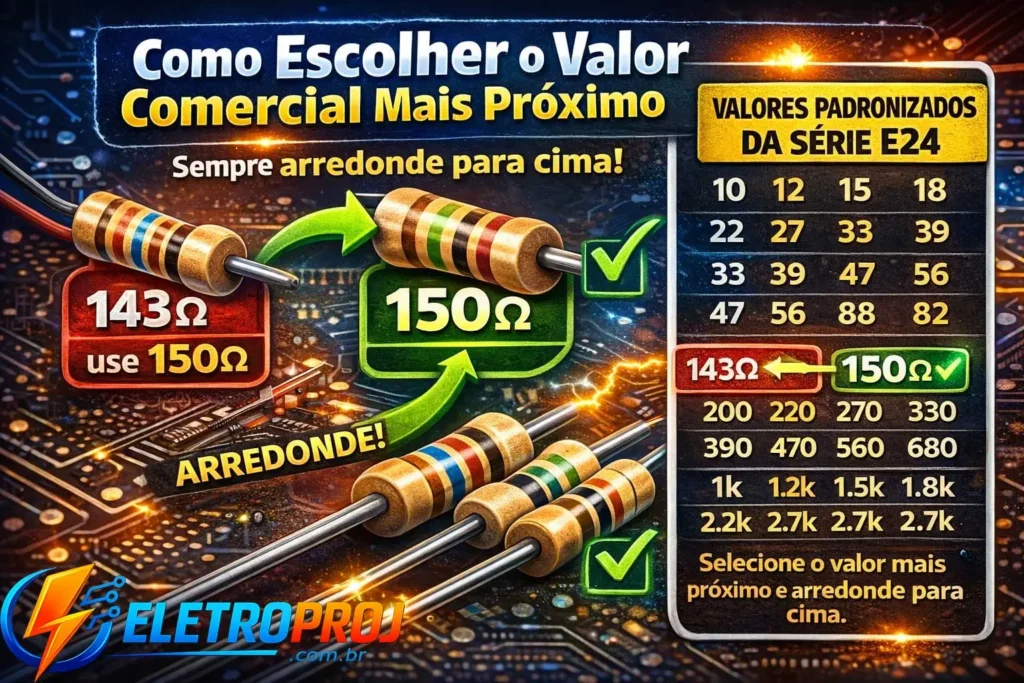

Como escolher o valor comercial mais próximo

Resistores não são fabricados em qualquer valor. Eles seguem séries padronizadas (como a série E24). Se o seu cálculo deu um resultado como 150Ω, ótimo, esse valor existe. Mas se deu 143Ω, você precisa escolher o valor comercial mais próximo.

A regra prática é: sempre arredonde para cima. Se o cálculo deu 143Ω, use 150Ω. Se deu 215Ω, use 220Ω. Arredondar para cima significa usar um pouco mais de resistência, o que faz o LED funcionar com uma corrente ligeiramente menor. Isso é seguro. O LED vai brilhar um pouquinho menos, mas vai estar protegido.

Arredondar para baixo deixa a corrente um pouco acima do calculado, o que pode reduzir a vida útil do LED.

Se precisar identificar o valor do resistor que já tem em mãos, consulte a tabela de código de cores de resistor.

Como calcular resistor para LED em fonte de 5V

A fonte de 5V é a mais comum em projetos com Arduino, Raspberry Pi e circuitos alimentados por USB. Veja como calcular o resistor para os LEDs mais usados nessa tensão.

LED vermelho em 5V

Dados:

– V_fonte = 5V

– V_LED = 2,0V (vermelho típico)

– I_LED = 20mA = 0,020A

Cálculo:

$\large R = \frac{5 – 2,0}{0,020} = \frac{3,0}{0,020} = 150\,\Omega$

Valor comercial mais próximo: 150Ω (existe na série E24, não precisa arredondar).

Com esse resistor, o LED vermelho vai acender com brilho normal e corrente segura.

LED branco ou azul em 5V

Dados:

– V_fonte = 5V

– V_LED = 3,2V (branco/azul típico)

– I_LED = 20mA = 0,020A

Cálculo:

$\large R = \frac{5 – 3,2}{0,020} = \frac{1,8}{0,020} = 90\,\Omega$

Valor comercial mais próximo: 100Ω (arredondando para cima na série E24).

Com 100Ω, a corrente real fica em torno de 18mA, o que é perfeitamente seguro e o LED brilha com intensidade normal.

Tabela prática de resistores para LED em 5V

Esta tabela mostra os resistores recomendados para os LEDs mais comuns em fontes de 5V, considerando corrente de 20mA:

Cor do LED	Queda de tensão	Resistor calculado	Resistor recomendado (comercial)
Vermelho	2,0V	150Ω	150Ω
Laranja	2,1V	145Ω	150Ω
Amarelo	2,1V	145Ω	150Ω
Verde	2,2V	140Ω	150Ω
Azul	3,2V	90Ω	100Ω
Branco	3,2V	90Ω	100Ω

Se quiser o LED um pouco mais fraco (economia de energia ou menos brilho), pode usar 220Ω para qualquer LED em 5V. É um valor universal que funciona como “resistor seguro” para quase qualquer situação com LED comum em 5V. Por isso, 220Ω é o resistor mais recomendado em tutoriais de Arduino.

Como calcular resistor para LED em fonte de 12V

Fontes de 12V são comuns em projetos automotivos, iluminação com fitas LED, circuitos alimentados por fontes de bancada e projetos com baterias de carro ou moto.

LED vermelho em 12V

Dados:

– V_fonte = 12V

– V_LED = 2,0V (vermelho típico)

– I_LED = 20mA = 0,020A

Cálculo:

$\large R = \frac{12 – 2,0}{0,020} = \frac{10,0}{0,020} = 500\,\Omega$

Valor comercial mais próximo: 510Ω (série E24).

Note que a tensão restante é muito maior (10V contra 3V no caso da fonte de 5V). Isso significa que o resistor vai dissipar mais energia na forma de calor. Mais adiante, você vai aprender a verificar se precisa de um resistor com potência maior.

LED branco ou azul em 12V

Dados:

– V_fonte = 12V

– V_LED = 3,2V (branco/azul típico)

– I_LED = 20mA = 0,020A

Cálculo:

$\large R = \frac{12 – 3,2}{0,020} = \frac{8,8}{0,020} = 440\,\Omega$

Valor comercial mais próximo: **470Ω** (série E24).

Tabela prática de resistores para LED em 12V

Cor do LED	Queda de tensão	Resistor calculado	Resistor recomendado (comercial)
Vermelho	2,0V	500Ω	510Ω
Laranja	2,1V	495Ω	510Ω
Amarelo	2,1V	495Ω	510Ω
Verde	2,2V	490Ω	510Ω
Azul	3,2V	440Ω	470Ω
Branco	3,2V	440Ω	470Ω

Para 12V, o resistor de uso universal seguro é o de 560Ω ou 680Ω, que funciona para qualquer cor de LED comum com brilho razoável.

Como calcular a potência do resistor

Escolher o valor certo em ohms é metade do trabalho. A outra metade é garantir que o resistor aguenta a energia que vai dissipar. Resistor subdimensionado em potência esquenta, muda de cor e pode até queimar.

A fórmula da potência

A potência dissipada pelo resistor é calculada assim:

P = (V_fonte – V_LED) × I_LED

Ou, de forma equivalente:

P = I² × R

Exemplo para LED vermelho em 12V:

P = (12 – 2,0) × 0,020 = 10 × 0,020 = 0,2W (200mW)

Quando usar resistor de 1/4W, 1/2W ou mais

A regra de segurança é: use um resistor com potência nominal de pelo menos o dobro da potência calculada.

Potência calculada	Resistor recomendado
Até 0,125W	1/4W (o mais comum)
0,125W a 0,25W	1/2W
0,25W a 0,5W	1W
Acima de 0,5W	2W ou mais (resistor de potência)

No exemplo do LED vermelho em 5V: P = 3,0 × 0,020 = 0,06W. Um resistor de 1/4W (0,25W) resolve com folga.

No exemplo do LED vermelho em 12V: P = 10,0 × 0,020 = 0,2W. Um resistor de 1/4W (0,25W) fica no limite. O ideal é usar um de 1/2W para ter margem.

Para entender melhor como dimensionar a potência do resistor, confira nosso guia dedicado ao tema.

Ligando mais de um LED no mesmo circuito

Projetos reais costumam usar mais de um LED. Existem duas formas de ligar vários LEDs: em série ou em paralelo. Cada uma tem suas vantagens e exige um cálculo diferente.

LEDs em série com um resistor

Na ligação em série, os LEDs ficam um após o outro, no mesmo caminho da corrente. Nesse caso, as quedas de tensão se somam, mas a corrente é a mesma em todos.

Fórmula adaptada:

$\large R = \frac{V_{fonte} – V_{LED1} – V_{LED2} – V_{LED3} – \cdots}{I_{LED}}$

Exemplo: 3 LEDs vermelhos em série com fonte de 12V.

$\large R = \frac{12 – 2,0 – 2,0 – 2,0}{0,020} = 300\,\Omega$

Valor comercial: 300Ω (existe na série E24).

A vantagem da ligação em série é usar apenas um resistor para vários LEDs. A limitação: a soma das quedas de tensão dos LEDs não pode ultrapassar a tensão da fonte. No exemplo, 3 LEDs vermelhos (6V de queda total) cabem em 12V. Mas 6 LEDs vermelhos (12V de queda) não deixam tensão sobrando para o resistor, e o circuito não funciona corretamente.

LEDs em paralelo (cada um com seu resistor)

Na ligação em paralelo, cada LED tem seu próprio resistor. Cada conjunto LED + resistor fica ligado diretamente entre os polos positivo e negativo da fonte.

O cálculo é o mesmo de um LED só. Se cada LED vermelho precisa de 510Ω para fonte de 12V, você coloca 510Ω em cada um dos LEDs.

Essa ligação usa mais resistores, mas tem a vantagem de que, se um LED queimar, os outros continuam funcionando normalmente.

Qual ligação é melhor

A ligação em série é mais econômica (menos resistores e menos desperdício de energia como calor). Use em série quando tiver tensão suficiente para somar as quedas de todos os LEDs e ainda sobrar pelo menos 2V para o resistor.

A ligação em paralelo (cada LED com seu resistor) é mais confiável e flexível. Use quando misturar cores diferentes de LED, quando a tensão da fonte for baixa, ou quando precisar que cada LED funcione independentemente.

Nunca ligue LEDs em paralelo compartilhando um único resistor. Como cada LED tem pequenas variações de fabricação, um pode puxar mais corrente que o outro, causando brilho desigual e risco de queima.

Para se aprofundar em como combinar resistores, leia o artigo sobre associação de resistores em série e paralelo.

Erros comuns ao calcular resistor para LED

Mesmo com a fórmula simples, alguns erros aparecem com frequência, principalmente em quem está começando.

Esquecer a queda de tensão do LED

Um dos erros mais comuns é usar a tensão total da fonte na fórmula, sem subtrair a queda de tensão do LED. Se a fonte é 5V e o LED vermelho tem queda de 2V, a tensão no resistor é 3V, não 5V. Usar 5V no cálculo dá um resistor menor do que o necessário, e a corrente fica acima do seguro.

Usar resistor com potência insuficiente

Isso acontece principalmente com fontes de 12V ou mais. O cálculo do valor em ohms pode estar correto, mas se o resistor for de 1/8W quando deveria ser de 1/2W, ele vai esquentar excessivamente. Sinais de resistor sobrecarregado: mudança de cor (fica escurecido), cheiro de queimado e, eventualmente, circuito aberto (o resistor se rompe).

Misturar LEDs de cores diferentes em série

LEDs de cores diferentes têm quedas de tensão diferentes. Um LED vermelho (2V) e um LED azul (3,2V) em série somam 5,2V de queda. Se a fonte é 5V, não sobra tensão suficiente para o resistor e o circuito não funciona direito. Se for ligar LEDs de cores diferentes, prefira a ligação em paralelo, cada um com seu próprio resistor calculado individualmente.

Exercícios resolvidos

Exercício 1: LED vermelho com Arduino (5V)

Problema: Você quer ligar um LED vermelho (queda de 2,0V, corrente de 20mA) a uma saída digital do Arduino (5V). Qual resistor usar?

Resolução:

$\large R = \frac{5 – 2,0}{0,020} = \frac{3,0}{0,020} = 150\,\Omega$

Resposta: Use um resistor de 150Ω (1/4W).

Potência: P = 3,0 × 0,020 = 0,06W. Um resistor de 1/4W suporta com folga.

Exercício 2: LED azul com fonte de 9V

Problema: Você tem uma bateria de 9V e quer ligar um LED azul (queda de 3,3V, corrente de 20mA). Qual resistor usar?

Resolução:

${\large R = \frac{9 – 3,3}{0,020} = \frac{5,7}{0,020} = 285\,\Omega}$

Valor comercial mais próximo (arredondando para cima): 300Ω

Resposta: Use um resistor de 300Ω.

Potência: P = 5,7 × 0,020 = 0,114W. Resistor de 1/4W é suficiente.

Exercício 3: LED branco em fonte de 12V

Problema: Fonte de 12V, LED branco (queda de 3,2V, corrente de 20mA). Qual resistor e qual potência?

Resolução:

$\large R = \frac{12 – 3,2}{0,020} = \frac{8,8}{0,020} = 440\,\Omega$

Valor comercial: 470Ω

Potência: P = 8,8 × 0,020 = 0,176W. Resistor de 1/2W é o mais indicado para ter margem de segurança.

Resposta: Resistor de 470Ω, 1/2W.

Exercício 4: LED verde com corrente reduzida (10mA)

Problema: Você quer um LED verde (queda de 2,2V) como indicador discreto, funcionando com apenas 10mA, alimentado em 5V. Qual resistor?

Resolução:

$\large R = \frac{5 – 2,2}{0,010} = \frac{2,8}{0,010} = 280\,\Omega$

Valor comercial: 300Ω

Resposta: Resistor de 300Ω (1/4W).

Potência: P = 2,8 × 0,010 = 0,028W. Qualquer resistor comum suporta.

Exercício 5: 3 LEDs vermelhos em série com 12V

Problema: Você quer ligar 3 LEDs vermelhos (queda de 2,0V cada) em série usando uma fonte de 12V. Qual resistor?

Resolução:

Queda total dos LEDs: 3 × 2,0 = 6,0V

Tensão no resistor: 12 – 6,0 = 6,0V

$\large R = \frac{6,0}{0,020} = 300\,\Omega$

Potência: P = 6,0 × 0,020 = 0,12W. Resistor de 1/4W é suficiente.

Resposta: Resistor de 300Ω (1/4W).

Exercício 6: 5 LEDs vermelhos em série com 12V

Problema: Pode ligar 5 LEDs vermelhos (2,0V cada) em série com 12V?

Resolução:

Queda total dos LEDs: 5 × 2,0 = 10,0V

Tensão no resistor: 12 – 10,0 = 2,0V

$\large R = \frac{2,0}{0,020} = 100\,\Omega$

Potência: P = 2,0 × 0,020 = 0,04W.

Resposta: Sim, funciona. Use um resistor de 100Ω (1/4W). Porém, a margem é pequena. Se a fonte variar um pouco para baixo ou os LEDs tiverem queda maior que 2,0V, o circuito pode ficar instável. Para maior confiabilidade, use no máximo 4 LEDs vermelhos em série com 12V.

Exercício 7: 4 LEDs brancos em série com 12V

Problema: Pode ligar 4 LEDs brancos (3,2V cada) em série com 12V?

Resolução:

Queda total dos LEDs: 4 × 3,2 = 12,8V

A queda dos LEDs (12,8V) já é maior que a tensão da fonte (12V). Não sobra tensão para o resistor.

Resposta: Não funciona. Com 12V, você pode ligar no máximo 3 LEDs brancos em série (queda total de 9,6V, sobrando 2,4V para o resistor).

Exercício 8: LED infravermelho com 3,3V (ESP32)

Problema: Você está usando um ESP32 (saída de 3,3V) para acionar um LED infravermelho (queda de 1,3V, corrente de 20mA). Qual resistor?

Resolução:

$\large R = \frac{3,3 – 1,3}{0,020} = \frac{2,0}{0,020} = 100\,\Omega$

Resposta: Resistor de 100Ω (1/4W).

Potência: P = 2,0 × 0,020 = 0,04W.

Exercício 9: LED de alto brilho (30mA) em 5V

Problema: Um LED branco de alto brilho pede corrente de 30mA e tem queda de 3,4V. Fonte de 5V. Qual resistor?

Resolução:

$\large R = \frac{5 – 3,4}{0,030} = \frac{1,6}{0,030} = 53,3\,\Omega$

Valor comercial: 56Ω

Potência: P = 1,6 × 0,030 = 0,048W. Resistor de 1/4W resolve.

Resposta: Resistor de 56Ω (1/4W). Note que a margem de tensão é pequena (só 1,6V). Qualquer variação na tensão da fonte ou na queda do LED afeta bastante o brilho.

Exercício 10: LED amarelo com pilhas (3V)

Problema: Você quer ligar um LED amarelo (queda de 2,1V, corrente de 20mA) usando duas pilhas AA em série (3V total). Qual resistor?

Resolução:

$\large R = \frac{3,0 – 2,1}{0,020} = \frac{0,9}{0,020} = 45\,\Omega$

Valor comercial: 47Ω

Potência: P = 0,9 × 0,020 = 0,018W. Qualquer resistor comum suporta.

Resposta: Resistor de 47Ω (1/4W). A margem é apertada. Conforme as pilhas descarregam e a tensão cai, o LED vai escurecendo gradualmente até apagar.

Perguntas Frequentes

Posso ligar um LED direto na bateria de 9V?

Não. A bateria de 9V fornece muito mais tensão do que qualquer LED comum suporta. Sem resistor, a corrente vai exceder o limite do LED e ele vai queimar rapidamente. Para bateria de 9V, calcule o resistor normalmente usando V_fonte = 9V na fórmula.

Qual resistor usar para LED RGB?

O LED RGB possui três LEDs internos (vermelho, verde e azul), cada um com queda de tensão diferente. Calcule o resistor de cada cor separadamente. O canal vermelho tipicamente precisa de resistor diferente dos canais verde e azul. Se estiver usando um LED RGB de catodo comum com Arduino em 5V, valores seguros são: 150Ω para o vermelho, 100Ω para o verde e 100Ω para o azul.

O LED acende fraco com o resistor. O que fazer?

Se o LED acende mas o brilho é baixo demais, o resistor pode estar com valor maior do que o necessário. Confira o cálculo e use um resistor de valor menor (mais próximo do calculado). Outra possibilidade: a tensão da fonte é insuficiente, especialmente se estiver usando pilhas gastas. Também verifique se o LED está ligado na polaridade correta (perna longa no positivo).

Posso usar um resistor maior do que o calculado?

Sim, sem problemas. Um resistor maior faz passar menos corrente, e o LED brilha menos intensamente, mas não há risco de dano. Na verdade, essa é a prática mais segura: na dúvida, erre para cima. O LED vai brilhar um pouco menos, mas vai durar mais. O único cuidado é não exagerar a ponto de o LED quase não acender.

Próximos passos

Agora que você sabe calcular o resistor para qualquer LED, em qualquer tensão, pode colocar em prática com segurança. Se precisar identificar o valor de um resistor que já tem em mãos, use a tabela de código de cores. Se o próximo passo do seu projeto é ligar LEDs no Arduino com controle por código, o artigo sobre resistor para Arduino traz exemplos prontos com circuitos e programação.

Para cálculos rápidos sem conta de cabeça, experimente também a nossa calculadora de resistor online, que faz a conta e mostra o valor comercial mais próximo automaticamente.
