Resistor SMD: O Que É, Como Ler o Código e Tamanhos

O resistor SMD é um resistor miniatura que é soldado diretamente na superfície da placa de circuito, sem precisar de furos. Se você já abriu um celular, um controle remoto ou qualquer aparelho eletrônico moderno, viu dezenas (ou centenas) deles: são aqueles componentes minúsculos, retangulares, com números impressos na parte de cima.

Ele faz exatamente a mesma coisa que o resistor convencional com faixas coloridas: limitar a passagem de corrente elétrica. A diferença está no formato e no jeito de montar. Enquanto o resistor tradicional tem dois fios (terminais) que atravessam a placa, o SMD é colado e soldado diretamente na superfície.

Neste guia, você vai aprender a identificar o valor de um resistor SMD lendo o código impresso, entender os tamanhos disponíveis e saber como trabalhar com esse componente na prática.

O que é um resistor SMD?

SMD significa Surface Mount Device, ou “dispositivo de montagem em superfície”. É uma forma de fabricar e montar componentes eletrônicos diretamente sobre a superfície da placa de circuito impresso (a famosa “placa verde”), sem perfurar a placa.

O resistor SMD, portanto, é simplesmente um resistor projetado para esse tipo de montagem. Ele tem a mesma função de qualquer resistor: limitar a corrente elétrica no circuito. A diferença é puramente física: é menor, mais leve e feito para ser montado por máquinas automáticas em linhas de produção de alta velocidade.

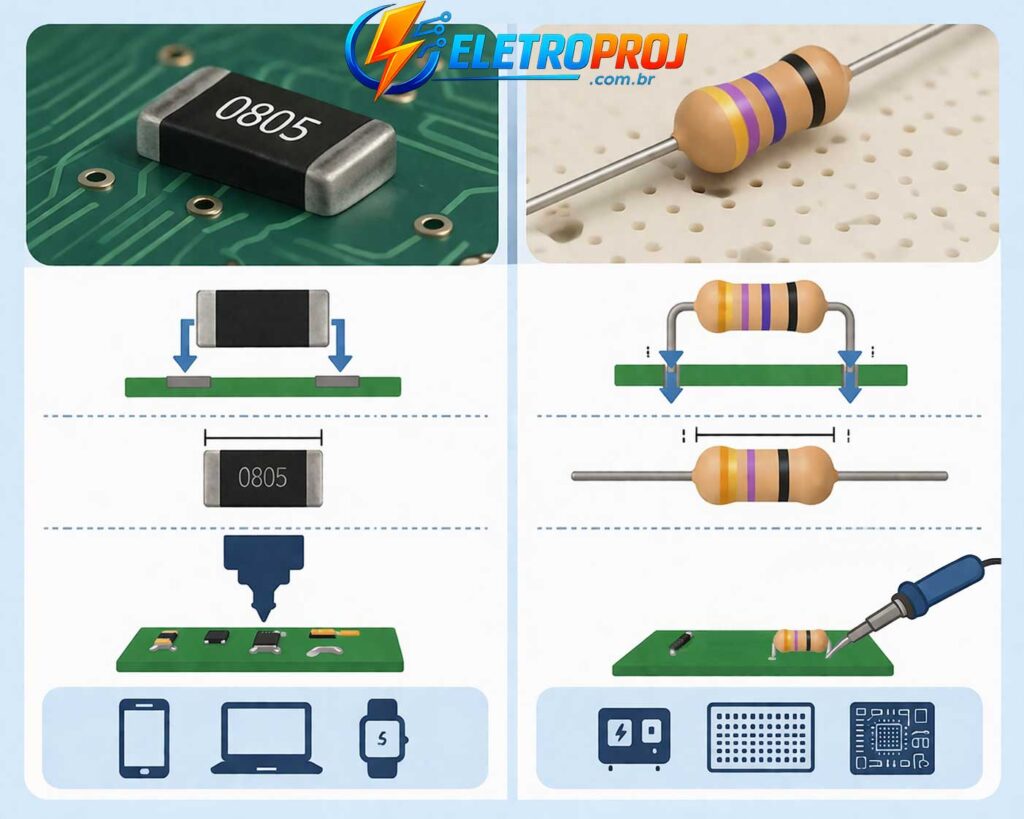

Diferença entre resistor SMD e resistor convencional

O resistor convencional (chamado de through-hole ou PTH, de “Pin Through Hole”) é aquele componente cilíndrico com dois terminais saindo das pontas e faixas coloridas no corpo. Para montá-lo, é preciso passar os fios pelos furos da placa e soldar do outro lado.

O resistor SMD elimina os terminais. Ele é um pequeno bloco retangular com contatos metálicos nas extremidades. A solda é feita diretamente na superfície da placa, sem furos.

Na prática, as principais diferenças são:

Característica	Resistor convencional (PTH)	Resistor SMD
Formato	Cilíndrico com terminais	Retangular, sem fios
Identificação do valor	Faixas coloridas (código de cores)	Código numérico impresso
Tamanho típico	6 a 10 mm de comprimento	0,6 a 3,2 mm de comprimento
Montagem	Manual ou por máquina, com furos	Manual ou Máquina automática, sem furos
Facilidade para iniciante	Fácil de manusear e soldar	Exige prática e ferramentas adequadas
Uso principal	Projetos educacionais, protoboard, reparos	Produtos industriais, placas de produção em massa

Por que o resistor SMD domina a eletrônica moderna

Praticamente todo aparelho eletrônico fabricado hoje usa resistores SMD. O motivo é simples: tamanho e custo.

Como o SMD é muito menor, os projetistas conseguem colocar mais componentes em uma placa menor. Isso é o que permite que um smartphone tenha milhares de componentes em uma placa do tamanho de um cartão de crédito.

Além disso, a montagem SMD é feita por máquinas automáticas (pick and place) que posicionam milhares de componentes por hora, com precisão de frações de milímetro. Isso torna a produção muito mais rápida e barata do que montar componentes com fios um a um.

Para quem mexe com eletrônica como hobby ou estudo, o resistor convencional ainda é mais prático no dia a dia, especialmente para montar circuitos em protoboard. Mas saber ler e trabalhar com SMD é cada vez mais importante, já que muitos módulos e placas que usamos (como módulos ESP32, sensores e shields de Arduino) já vêm com componentes SMD.

Como ler o código de um resistor SMD?

O valor de um resistor SMD vem impresso no corpo do componente em formato numérico. Não há faixas coloridas: são números (e às vezes letras) impressos na superfície. Existem três sistemas de codificação, e saber qual está sendo usado depende da quantidade de caracteres impressos.

Código de 3 dígitos

É o sistema mais comum em resistores SMD de tolerância 5% (série E24). Funciona assim:

• O 1º dígito é o primeiro algarismo significativo.
• O 2º dígito é o segundo algarismo significativo.
• O 3º dígito é o número de zeros a acrescentar depois dos dois primeiros.

A lógica é idêntica à do multiplicador no código de cores, só que usando números em vez de cores.

Exemplos resolvidos:

Código impresso	Leitura	Valor
100	10 + 0 zeros	10 Ω
101	10 + 1 zero	100 Ω
102	10 + 2 zeros	1.000 Ω = 1 kΩ
103	10 + 3 zeros	10.000 Ω = 10 kΩ
104	10 + 4 zeros	100.000 Ω = 100 kΩ
220	22 + 0 zeros	22 Ω
221	22 + 1 zero	220 Ω
330	33 + 0 zeros	33 Ω
471	47 + 1 zero	470 Ω
472	47 + 2 zeros	4.700 Ω = 4,7 kΩ
473	47 + 3 zeros	47.000 Ω = 47 kΩ
681	68 + 1 zero	680 Ω
105	10 + 5 zeros	1.000.000 Ω = 1 MΩ

E valores abaixo de 10 Ω?

Quando o valor é menor que 10 ohms, o terceiro dígito não pode ser “número de zeros”. Nesses casos, usa-se a letra R no lugar do ponto decimal.

Código impresso	Valor
1R0	1,0 Ω
2R2	2,2 Ω
4R7	4,7 Ω
5R6	5,6 Ω
0R1	0,1 Ω
0R47	0,47 Ω
R22	0,22 Ω

A letra R funciona como a vírgula. Onde ela aparece, ali é a separação decimal.

Caso especial: o código 000 ou simplesmente 0 indica um resistor de 0 Ω, que na prática funciona como um jumper (um fio de ligação) na placa.

Código de 4 dígitos

Usado em resistores SMD de maior precisão, com tolerância de 1% (série E96). A lógica é a mesma do código de 3 dígitos, mas com um algarismo significativo a mais:

• O 1º dígito é o primeiro algarismo significativo.
• O 2º dígito é o segundo algarismo significativo.
• O 3º dígito é o terceiro algarismo significativo.
• O 4º dígito é o número de zeros a acrescentar.

Exemplos resolvidos:

Código impresso	Leitura	Valor
1000	100 + 0 zeros	100 Ω
1001	100 + 1 zero	1.000 Ω = 1 kΩ
1002	100 + 2 zeros	10.000 Ω = 10 kΩ
4700	470 + 0 zeros	470 Ω
4701	470 + 1 zero	4.700 Ω = 4,7 kΩ
4702	470 + 2 zeros	47.000 Ω = 47 kΩ
1502	150 + 2 zeros	15.000 Ω = 15 kΩ
2201	220 + 1 zero	2.200 Ω = 2,2 kΩ
1003	100 + 3 zeros	100.000 Ω = 100 kΩ
3301	330 + 1 zero	3.300 Ω = 3,3 kΩ

Dica prática: se você vê 3 dígitos, provavelmente é um resistor de 5%. Se vê 4 dígitos, provavelmente é de 1%. Essa distinção ajuda a identificar o sistema de leitura correto.

Código EIA-96 (letra + números)

Resistores SMD de alta precisão (1%) às vezes usam o sistema EIA-96, que combina dois dígitos e uma letra. Os dois dígitos indicam um valor na tabela EIA-96 (são 96 valores padronizados por década), e a letra indica o multiplicador.

O formato é: dois números + uma letra.

Tabela de multiplicadores (letras):

Letra	Multiplicador
Z	0,001
Y ou R	0,01
X ou S	0,1
A	1
B ou H	10
C	100
D	1.000
E	10.000
F	100.000

Tabela parcial de códigos EIA-96 (valores base):

Código	Valor base	Código	Valor base	Código	Valor base
01	100	17	147	33	215
02	102	18	150	34	221
03	105	19	154	35	226
04	107	20	158	36	232
05	110	21	162	37	237
06	113	22	165	38	243
07	115	23	169	39	249
08	118	24	174	40	255
09	121	25	178	41	261
10	124	26	182	42	267
11	127	27	187	43	274
12	130	28	191	44	280
13	133	29	196	45	287
14	137	30	200	46	294
15	140	31	205	47	301
16	143	32	210	48	309

(A tabela completa contém 96 valores, de 01 a 96, cobrindo de 100 a 976.)

Exemplos resolvidos:

• 01A → valor base 100 × multiplicador 1 = 100 Ω
• 01B → valor base 100 × multiplicador 10 = 1.000 Ω = 1 kΩ
• 01C → valor base 100 × multiplicador 100 = 10.000 Ω = 10 kΩ
• 33C → valor base 215 × multiplicador 100 = 21.500 Ω = 21,5 kΩ
• 18B → valor base 150 × multiplicador 10 = 1.500 Ω = 1,5 kΩ
• 47D → valor base 301 × multiplicador 1.000 = 301.000 Ω = 301 kΩ

O código EIA-96 é menos intuitivo que os códigos de 3 ou 4 dígitos, mas é o padrão para resistores SMD de precisão. Tenha a tabela completa de códigos SMD à mão quando precisar consultar.

Tabela de códigos SMD mais usados

Ter uma tabela de referência rápida economiza tempo na bancada. Abaixo estão os valores que você vai encontrar com mais frequência.

Tabela de 3 dígitos (valores comuns)

Esses são os resistores SMD de 5% de tolerância mais usados em circuitos gerais:

Código	Valor	Código	Valor	Código	Valor
1R0	1 Ω	101	100 Ω	103	10 kΩ
2R2	2,2 Ω	150	15 Ω	104	100 kΩ
4R7	4,7 Ω	151	150 Ω	153	15 kΩ
100	10 Ω	220	22 Ω	154	150 kΩ
220	22 Ω	221	220 Ω	223	22 kΩ
330	33 Ω	330	33 Ω	224	220 kΩ
470	47 Ω	331	330 Ω	333	33 kΩ
471	470 Ω	472	4,7 kΩ	334	330 kΩ
102	1 kΩ	473	47 kΩ	474	470 kΩ
222	2,2 kΩ	562	5,6 kΩ	105	1 MΩ

Os valores seguem as séries comerciais padronizadas (E12 e E24). Se o cálculo do seu circuito pedir um valor “quebrado” como 143 Ω, o valor comercial mais próximo na série E24 é 150 Ω (código SMD: 151).

Tabela de 4 dígitos (valores de precisão)

Para resistores de 1% de tolerância. Alguns exemplos dos mais usados:

Código	Valor	Código	Valor
1000	100 Ω	4701	4,7 kΩ
1001	1 kΩ	4702	47 kΩ
1002	10 kΩ	1003	100 kΩ
1003	100 kΩ	2201	2,2 kΩ
2200	220 Ω	3301	3,3 kΩ
2201	2,2 kΩ	1004	1 MΩ
3300	330 Ω	4990	499 Ω
3301	3,3 kΩ	1500	150 Ω

Quais são os tamanhos do resistor SMD?

Resistores SMD são classificados por um código de 4 números que indica o tamanho do encapsulamento. Esse código representa as dimensões em centésimos de polegada (padrão imperial, usado pela maioria dos fabricantes) ou em milímetros (padrão métrico).

Por exemplo, o código 0805 significa que o componente tem 0,08 × 0,05 polegadas, que equivale a aproximadamente 2,0 × 1,25 mm.

Tabela de tamanhos (encapsulamentos)

Código imperial	Código métrico	Comprimento (mm)	Largura (mm)	Potência típica
0201	0603	0,6	0,3	1/20 W (0,05 W)
0402	1005	1,0	0,5	1/16 W (0,063 W)
0603	1608	1,6	0,8	1/10 W (0,1 W)
0805	2012	2,0	1,25	1/8 W (0,125 W)
1206	3216	3,2	1,6	1/4 W (0,25 W)
1210	3225	3,2	2,5	1/2 W (0,5 W)
2010	5025	5,0	2,5	3/4 W (0,75 W)
2512	6332	6,3	3,2	1 W

Para ter uma noção de escala: o 0201 é menor que um grão de areia. O 0402 é do tamanho de um grão de açúcar. O 0805 tem mais ou menos o tamanho da ponta de um lápis. O 1206, o maior dos comuns, tem aproximadamente o tamanho de um grão de arroz.

Como escolher o tamanho certo para o seu projeto

Se você está montando algo à mão (hobby, reparos, protótipos), os tamanhos mais práticos para soldar manualmente são:

• 1206: o mais fácil de manusear e soldar à mão. Recomendado para quem está começando com SMD.
• 0805: ainda viável para solda manual com uma boa pinça e ferro de ponta fina.
• 0603: possível para quem já tem prática, mas exige lupa ou microscópio.
• 0402 e menores: praticamente impossível soldar à mão. São montados por máquinas.

Para projetos com Arduino ou ESP32 em que você precisa adicionar resistores SMD em uma placa que vai fabricar, o 0805 é o equilíbrio ideal entre tamanho compacto e facilidade de montagem manual.

Tamanho versus potência

O tamanho do encapsulamento define diretamente quanta potência o resistor consegue dissipar. Um resistor SMD 0402 suporta no máximo 1/16 W, enquanto um 2512 suporta 1 W.

Isso importa quando o resistor vai trabalhar com correntes significativas. Por exemplo, um resistor de 10 Ω com 100 mA de corrente dissipa:

$\Large P = I^2 \times R$

$\Large P = (0{,}1)^2 \times 10 = 0{,}1\ \text{W}$

Nesse caso, um encapsulamento 0603 (0,1 W máximo) estaria no limite. O seguro seria usar um 0805 (0,125 W) ou 1206 (0,25 W) para ter margem.

A regra prática é a mesma dos resistores convencionais: use um resistor com potência nominal pelo menos duas vezes maior que a potência calculada.

Como soldar e trabalhar com resistor SMD na prática

Trabalhar com SMD parece intimidante no começo por causa do tamanho pequeno, mas com as ferramentas certas e um pouco de prática, é perfeitamente viável mesmo para hobbyistas.

Ferramentas necessárias

Para soldar resistores SMD à mão, você precisa de:

• Ferro de solda com ponta fina (cônica ou tipo cinzel pequeno, de 0,5 a 1,5 mm). Ferros de solda com pontas grossas não funcionam bem.
• Estanho fino (0,5 mm ou 0,3 mm de diâmetro). Estanho grosso (1 mm) dificulta o controle.
• Pinça antiestática (de ponta reta e fina). É impossível posicionar SMD com os dedos.
• Flux (fluxo de solda) em pasta ou líquido. Ajuda o estanho a fluir e aderir corretamente.
• Lupa ou lente de aumento. Para tamanhos 0805 e menores, uma lupa com iluminação LED é muito útil. Para 0603 e menores, um microscópio USB barato já faz diferença.

Opcional, mas recomendado: estação de ar quente (soprador térmico), que permite soldar e dessoldar SMD com facilidade usando calor por ar.

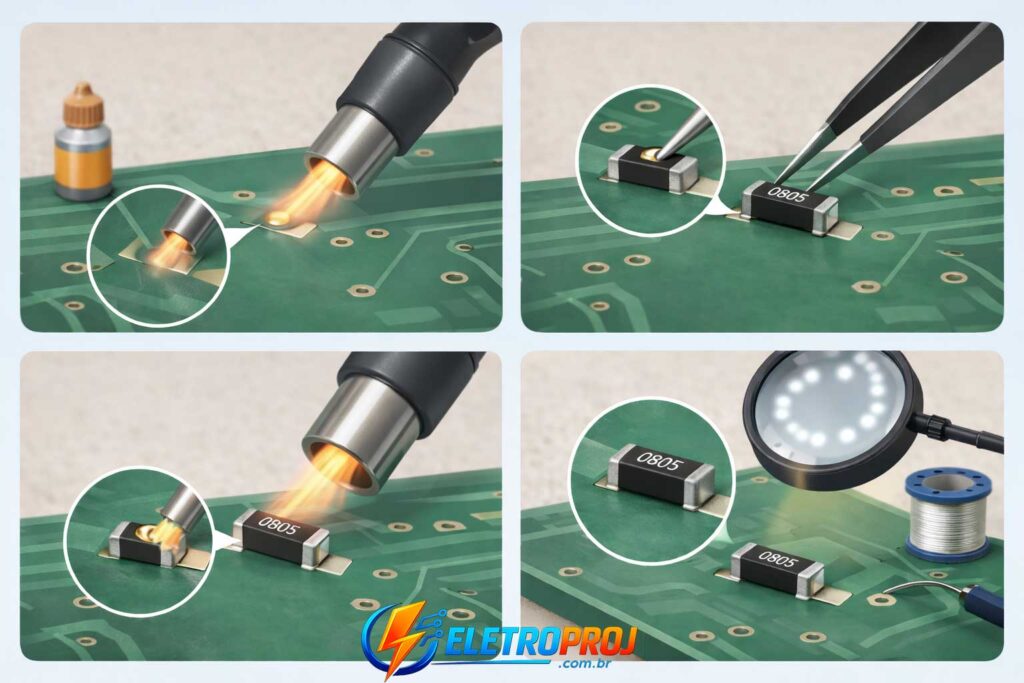

Técnica básica de soldagem

A técnica mais simples para soldar um resistor SMD de dois terminais é:

1. Aplique um pouco de estanho em uma das ilhas (pads) da placa, formando uma pequena gota de solda. Só em uma das ilhas.
2. Segure o resistor com a pinça e posicione-o sobre as duas ilhas.
3. Toque o ferro de solda na gota de estanho que você já aplicou. O estanho vai derreter e prender um lado do resistor.
4. Solte a pinça. Um lado já está fixo.
5. Aplique estanho no outro lado, tocando o ferro no outro terminal do resistor e alimentando com estanho fino.
6. Confira se os dois lados têm boa conexão e se não há curto (estanho ligando as duas ilhas).

Essa técnica de “estanhar primeiro um pad” é usada por profissionais e funciona bem para qualquer tamanho a partir de 0603.

Erros comuns de quem está começando

• Usar estanho demais: menos é mais com SMD. Um excesso de estanho cria pontes (curtos) entre trilhas.
• Aquecer demais o componente: resistores SMD são pequenos e aquecem rápido. Mantenha o ferro em contato por no máximo 2-3 segundos.
• Tentar segurar o componente com os dedos: use pinça sempre. Além do tamanho, o calor do ferro pode queimar.
• Esquecer o flux: sem flux, o estanho forma bolas em vez de aderir suavemente. O flux faz toda a diferença.
• Não conferir a orientação do código: ao retirar um resistor SMD de uma fita (reel), tome nota do valor antes de posicionar. Depois de soldado, pode ser difícil ler o código dependendo do ângulo.

Como medir um resistor SMD com multímetro

Medir um resistor SMD com multímetro segue a mesma lógica de medir qualquer resistor, mas com alguns cuidados extras por causa do tamanho.

Passo a passo da medição

1. Desligue o circuito. O resistor deve estar sem energia para a medição ser correta. Se possível, dessoldeo da placa para isolar de outros componentes que possam afetar a leitura.
2. Selecione a escala de resistência (Ω) no multímetro. Se o multímetro tem auto-range (seleção automática de escala), basta selecionar Ω. Se não, comece por uma escala alta (20 kΩ) e vá reduzindo.
3. Encoste as pontas de prova nos dois terminais (as extremidades metálicas) do resistor. Com SMD, isso exige mão firme. Ajuda usar pontas de prova finas ou jacarés miniatura.
4. Leia o valor no display. Compare com o código impresso no componente.

Se a leitura bate com o código, o resistor está bom. Se a leitura estiver muito fora do valor esperado (considerando a tolerância), o resistor pode estar danificado.

Exemplo: um resistor com código 472 (4,7 kΩ, tolerância 5%) deve medir entre 4.465 Ω e 4.935 Ω. Se o multímetro mostra 4.750 Ω, está perfeito. Se mostra 3.200 Ω ou “OL” (overload/circuito aberto), o resistor está com defeito.

Quando o código está apagado ou ilegível

Em placas antigas ou que sofreram superaquecimento, o código impresso no resistor SMD pode estar apagado, manchado ou ilegível. Nesses casos:

• Use o multímetro para medir o valor diretamente, seguindo o passo a passo acima.
• Consulte o esquema elétrico do aparelho, se disponível. O esquema indica o valor de cada resistor pela referência na placa (R1, R2, R3…).
• Procure placas iguais: se você tem acesso a outra unidade do mesmo equipamento (funcionando), pode comparar o valor do resistor equivalente.
• Quando o resistor está queimado (aberto), o multímetro mostra “OL” ou infinito, e não há como saber o valor original só pela medição. Nesse caso, o esquema elétrico é indispensável.

Perguntas Frequentes

Resistor SMD tem polaridade?

Não. Assim como o resistor convencional, o resistor SMD não tem polaridade. Você pode soldá-lo em qualquer orientação: não importa qual terminal fica de qual lado. Isso vale para todos os resistores, sejam SMD ou through-hole. Componentes que têm polaridade (como LEDs e capacitores eletrolíticos) vêm com marcações específicas indicando o lado correto.

Posso substituir um resistor SMD por um convencional?

Sim, desde que o valor de resistência e a potência sejam iguais ou compatíveis. Em um reparo de emergência, é perfeitamente possível soldar um resistor convencional nos pads de um SMD, conectando os fios nos dois contatos. Não é bonito, mas funciona. Em produção ou projetos finais, o ideal é usar o componente SMD do tamanho correto. Se você quer entender melhor quando e como fazer essa substituição, consulte o guia de como substituir resistor.

Como saber a potência de um resistor SMD?

A potência do resistor SMD é determinada pelo tamanho do encapsulamento, não pelo valor de resistência. Um resistor 0805, por exemplo, suporta tipicamente 1/8 W (0,125 W), independente de ser 10 Ω ou 100 kΩ. Consulte a tabela de tamanhos neste artigo para ver a potência de cada encapsulamento. Para saber exatamente a potência de um modelo específico, consulte o datasheet do fabricante.

O que significa o “R” no código de alguns resistores SMD?

A letra R substitui o ponto decimal (a vírgula, no padrão brasileiro). Então 4R7 significa 4,7 Ω, 1R0 significa 1,0 Ω e 0R47 significa 0,47 Ω. Esse recurso existe porque valores menores que 10 Ω não funcionam no sistema padrão de 3 dígitos, que depende de “número de zeros” como multiplicador. O R é a solução para representar valores fracionários.

Exercícios Resolvidos

Exercício 1: Identificar valor pelo código de 3 dígitos

Pergunta: Qual o valor de um resistor SMD com o código 473?

Resolução:

• 1º e 2º dígitos: 4 e 7 → algarismos significativos = 47
• 3º dígito: 3 → acrescente 3 zeros depois de 47
• 47 + 000 = 47.000 Ω = 47 kΩ

Exercício 2: Identificar valor pelo código de 3 dígitos (valor baixo)

Pergunta: Qual o valor de um resistor SMD com o código 100?

Resolução:

• 1º e 2º dígitos: 1 e 0 → algarismos significativos = 10
• 3º dígito: 0 → acrescente 0 zeros
• 10 + (nenhum zero) = 10 Ω

Cuidado para não confundir: 100 não é 100 Ω. O terceiro dígito é sempre o multiplicador (número de zeros).

Exercício 3: Identificar valor com a letra R

Pergunta: Qual o valor de um resistor SMD com o código 2R2?

Resolução:

• A letra R indica o ponto decimal.
• 2R2 = 2,2
• O valor é 2,2 Ω

Exercício 4: Identificar valor pelo código de 4 dígitos

Pergunta: Qual o valor de um resistor SMD com o código 1502?

Resolução:

• 1º, 2º e 3º dígitos: 1, 5 e 0 → algarismos significativos = 150
• 4º dígito: 2 → acrescente 2 zeros
• 150 + 00 = 15.000 Ω = 15 kΩ

Exercício 5: Descobrir o código SMD para um valor desejado

Pergunta: Você precisa de um resistor de 2,2 kΩ. Qual código de 3 dígitos procurar?

Resolução:

• 2,2 kΩ = 2.200 Ω
• Algarismos significativos: 22
• Quantos zeros depois de 22? Dois zeros (→ 2200)
• Código: 222

Exercício 6: Código EIA-96

Pergunta: Um resistor SMD tem o código 18C. Qual é o valor?

Resolução:

• Código base 18 → valor na tabela EIA-96 = 150
• Letra C → multiplicador = 100
• 150 × 100 = 15.000 Ω = 15 kΩ

Exercício 7: Escolhendo o tamanho certo do encapsulamento

Pergunta: Você está projetando um circuito onde um resistor de 100 Ω vai ter 50 mA de corrente passando por ele. Qual o menor encapsulamento SMD que pode usar?

Resolução:

$\Large P = I^2 \times R$

$\Large P = (0{,}05)^2 \times 100$

$\Large P = 0{,}0025 \times 100 = 0{,}25\ \text{W}$

• Potência calculada = 0,25 W
• Regra de segurança: usar o dobro → 0,5 W
• Consultando a tabela de tamanhos:
  • 0805 = 0,125 W → insuficiente
  • 1206 = 0,25 W → insuficiente (exatamente no limite, sem margem)
  • 1210 = 0,5 W → adequado com margem
• Resposta: o menor encapsulamento seguro é o 1210.

Exercício 8: Verificando medição com multímetro

Pergunta: Um resistor SMD com código 102 mede 980 Ω no multímetro. Está dentro da tolerância de 5%?

Resolução:

• Código 102 = 10 + 2 zeros = 1.000 Ω
• Tolerância de 5% sobre 1.000 Ω:
  • Limite inferior: 1.000 × 0,95 = 950 Ω
  • Limite superior: 1.000 × 1,05 = 1.050 Ω
• 980 Ω está entre 950 e 1.050
• Sim, o resistor está dentro da tolerância.

Exercício 9: Convertendo código de 3 para 4 dígitos

Pergunta: Um resistor SMD de 3 dígitos com código 472 equivale a qual código de 4 dígitos?

Resolução:

• 472 (3 dígitos): 47 + 2 zeros = 4.700 Ω = 4,7 kΩ
• Para 4 dígitos: precisamos de 3 algarismos significativos + multiplicador
• 4.700 → algarismos significativos = 470, multiplicador = 1 zero
• Código de 4 dígitos: 4701

Exercício 10: Identificar resistor com código R no início

Pergunta: Qual o valor de um resistor SMD com código R33?

Resolução:

• A letra R indica o ponto decimal.
• R33 = 0,33
• O valor é 0,33 Ω

Esse é um valor muito baixo, comum em resistores de sensoriamento de corrente (current sense), usados para medir a corrente que passa por um circuito.

Próximos passos

Agora que você sabe identificar o valor de um resistor SMD pelo código, conhece os tamanhos disponíveis e entende o básico de como trabalhar com eles, pode usar essas informações tanto para reparos quanto para projetos.

Se precisa consultar rapidamente algum código que não memorizou, a tabela completa de códigos de resistor SMD reúne todos os valores de 3 dígitos, 4 dígitos e EIA-96 em um lugar só. Para entender como os resistores SMD se encaixam no universo geral dos tipos de resistores, o guia de tipos de resistores dá uma visão completa.

Se está montando um circuito e precisa descobrir qual resistor usar, comece pela Lei de Ohm ou pelo guia prático de como calcular resistor para LED.
