⚡ SPDA: O Que é? Tudo o Que Você Precisa Saber 🔍

O SPDA, sistema de proteção contra descargas atmosféricas, é a chave para minimizar os riscos causados por raios em prédios, indústrias e áreas externas.

Atualmente, o Brasil lidera os índices de descargas atmosféricas, o que reforça a importância de adotar medidas de segurança para proteger edificações e vidas.

Em síntese, este artigo apresenta de forma didática os componentes, métodos e regulamentações que envolvem o SPDA.

Além disso, vamos explorar desde as funções básicas até as soluções mais modernas, como o para-raios ionizante.

Assim, profissionais e leigos poderão compreender os benefícios e a necessidade de um sistema bem projetado, sempre em conformidade com as normas vigentes.

Afim de oferecer conteúdo útil e atualizado, buscaremos esclarecer dúvidas frequentes e dar dicas práticas para a implementação.

Por fim, o conteúdo foi organizado em tópicos com subtítulos, listas e FAQs, utilizando uma linguagem simples e acessível.

Dessa forma, você obterá informações essenciais para entender e planejar um projeto de SPDA de forma eficiente.

2. Diagrama do sistema SPDA completo (após o H2 “O que é SPDA?”)

Imagem sugerida: Ilustração técnica simplificada com os três componentes principais destacados:

• Captores

• Condutores de descida

• Malha de aterramento

Objetivo: Mostrar o fluxo da corrente elétrica do topo ao solo, facilitando o entendimento.
Legenda: “Componentes básicos do SPDA: captores, condutores de descida e malha de aterramento trabalhando juntos para conduzir a descarga com segurança ao solo.”

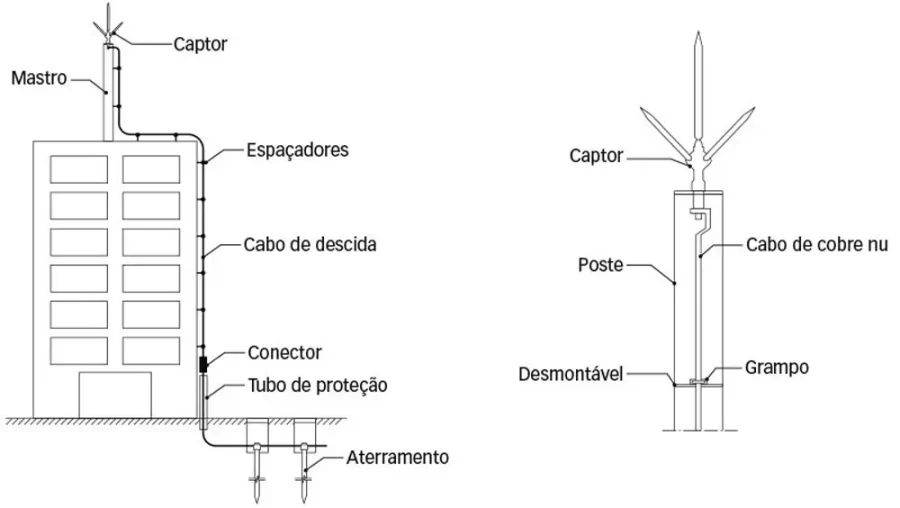

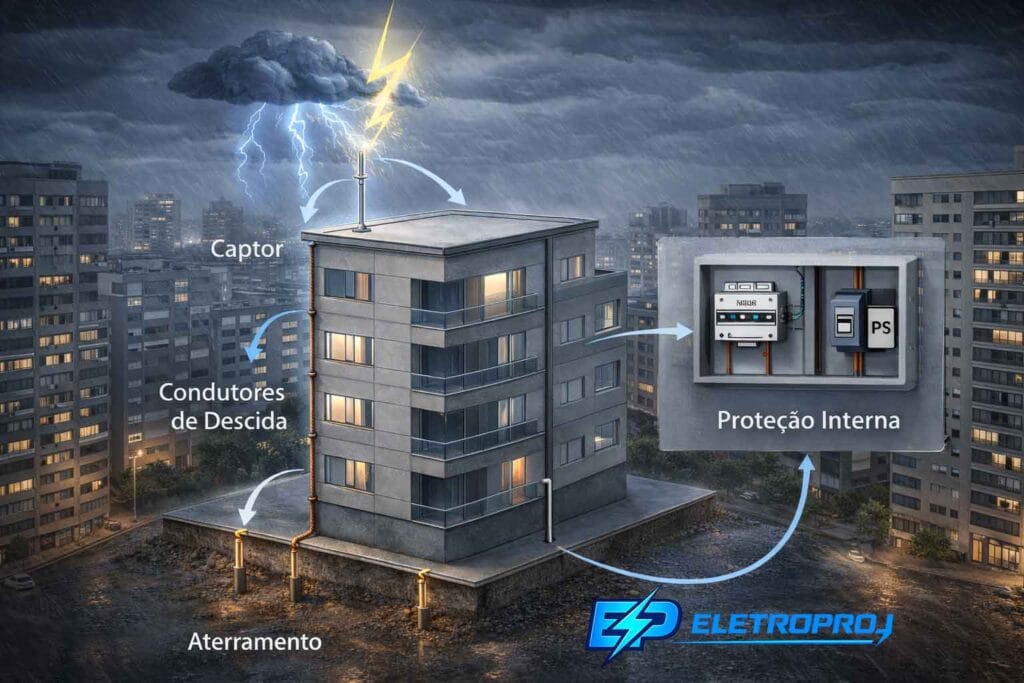

O SPDA (Sistema de Proteção contra Descargas Atmosféricas) é um conjunto de estruturas e dispositivos que visa captar e direcionar a energia de um raio para o solo, afastando-a de áreas de risco.

Em outras palavras, este sistema garante que a descarga elétrica percorra um caminho seguro, reduzindo danos a equipamentos, instalações e, sobretudo, a segurança das pessoas.

Analogamente, o SPDA é composto por três subsistemas principais:

• • Captores: São os elementos instalados nos pontos mais altos das edificações, encarregados de receber a descarga elétrica.
  • Condutores de descida: Estes dispositivos conduzem a corrente elétrica do ponto de captação até a malha de aterramento.
  • Malha de aterramento: Responsável por dispersar a energia para o solo, minimizando o risco de danos e incêndios.

Assim, cada componente atua em conjunto para garantir a proteção integral da edificação.

Com efeito, a correta instalação do SPDA é imprescindível para reduzir prejuízos e riscos de acidentes, especialmente em áreas com alta incidência de raios.

Importância do SPDA

Em primeiro lugar, é importante destacar que, embora não seja possível impedir a ocorrência dos raios, o SPDA é fundamental para reduzir os impactos gerados pelas descargas atmosféricas.

Afinal, sem um sistema de proteção adequado, as descargas podem causar interrupções na energia elétrica, danificando equipamentos e até comprometendo a estrutura física de uma edificação.

Ademais, diversos incidentes envolvendo danos estruturais e incêndios evidenciam a importância de um projeto bem elaborado. Entre os principais benefícios, podemos listar:

• • Proteção de vidas: Ao direcionar a descarga elétrica para o solo, o SPDA previne acidentes fatais.
  • Preservação do patrimônio: Equipamentos, sistemas de comunicação e instalações elétricas ficam mais seguros, evitando prejuízos significativos.
  • Conformidade normativa: A instalação do SPDA atende às exigências de órgãos reguladores, como o Corpo de Bombeiros e a NR-10, garantindo segurança e tranquilidade.

Portanto, investir em um SPDA consiste em adotar uma postura preventiva, salvaguardando tanto a integridade das pessoas quanto o valor dos bens materiais.

3. Exemplo real de captores instalados (após o subtítulo “Captores”):

Imagem sugerida: Foto de um prédio com captores metálicos visíveis no telhado.
Objetivo: Demonstrar como o componente aparece na prática.
Legenda: “Captores metálicos posicionados estrategicamente no ponto mais alto do edifício.”

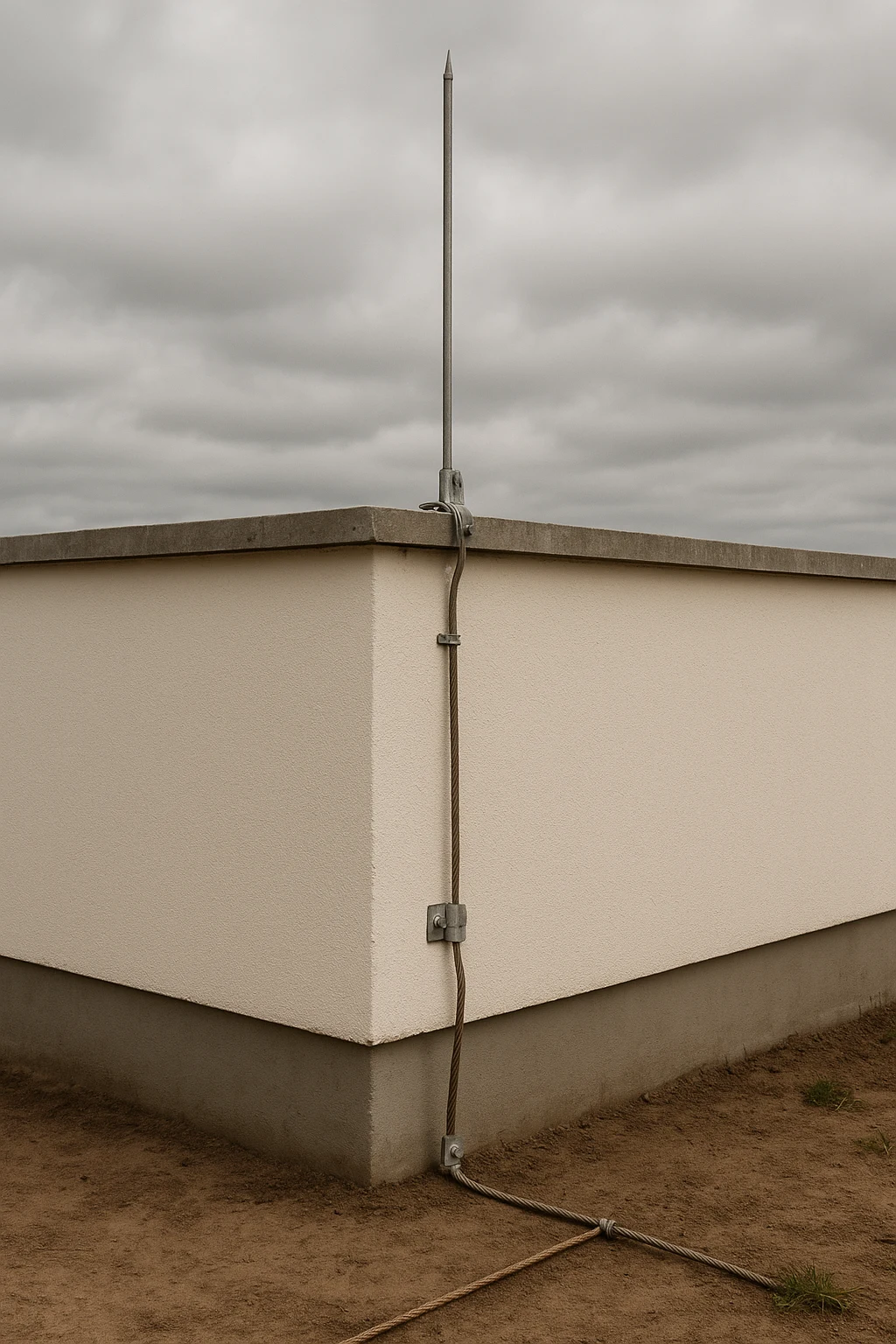

4. Foto dos condutores de descida (após o subtítulo “Condutores de Descida”):

Imagem sugerida: Close de cabos de cobre/alumínio fixados em parede ou tubo de proteção.
Objetivo: Mostrar o caminho que a corrente percorre até o solo.
Legenda: “Condutores de descida instalados para conduzir a corrente elétrica até o aterramento.”

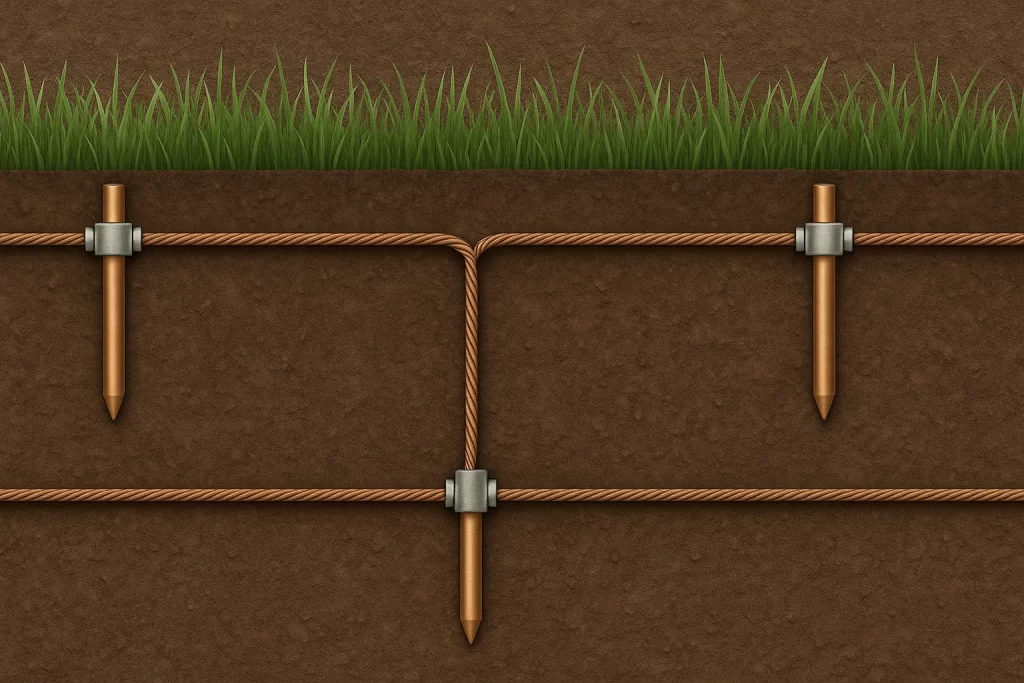

5. Diagrama da malha de aterramento (após “Malha de Aterramento”):

Imagem sugerida: Corte transversal do solo com a malha de hastes e cabos subterrâneos.
Objetivo: Ilustrar como a energia é dissipada no solo.
Legenda: “Representação da malha de aterramento subterrânea, essencial para dispersar a descarga.”

A malha de aterramento é o componente final do SPDA, responsável por dispersar a energia no solo. Normalmente, essa malha é composta por hastes e cabos interligados, formando uma rede que absorve a energia elétrica.

• • Importante: A eficiência da malha depende de fatores como resistividade, umidade e a composição do solo. Em solos com alta resistividade, podem ser utilizados eletrólitos para melhorar a condutividade.

Dessa maneira, cada elemento do sistema atua de forma integrada para oferecer proteção máxima contra descargas atmosféricas.

6. Comparativo visual dos tipos de SPDA (na seção “Tipos de SPDA”):

Imagem sugerida: Quadro comparativo com ilustrações dos métodos:

• Método Franklin

• Esfera Rolante

• Gaiola de Faraday

• Para-raios Ionizante

Objetivo: Ajudar o leitor a visualizar a diferença entre os métodos, facilitando a escolha.
Legenda: “Comparação dos principais tipos de SPDA e suas aplicações práticas.”

7. Exemplo real do método Gaiola de Faraday (após esse subtítulo específico):

Imagem sugerida: Foto de um galpão ou edificação industrial com condutores horizontais conectados nas extremidades.
Objetivo: Mostrar o uso real do método.
Legenda: “Aplicação prática do método Gaiola de Faraday em galpão industrial.”

8. Ilustração do SPDA com para-raios ionizante (após esse subtítulo):

Imagem sugerida: Ilustração do dispositivo ionizante com emissão do traçador ascendente.
Objetivo: Demonstrar a tecnologia mais moderna com clareza.
Legenda: “O para-raios ionizante emite um traçador que se antecipa à descarga, oferecendo maior área de proteção.”

Tipos de SPDA

Existem diferentes métodos de dimensionamento do SPDA, cada um indicado para condições específicas de edificações e áreas de risco. Conforme as necessidades, os projetos podem utilizar métodos tradicionais ou modernos, a fim de obter o melhor custo-benefício.

Método Franklin (Ponta Franklin)

O método Franklin é o mais conhecido e utiliza para-raios convencionais, com captores do tipo ponta Franklin. Este sistema cria um volume de proteção em forma de cone, onde a descarga é direcionada para o solo.

• • Limitações: É indicado para edificações com altura máxima de 45 metros ou 15 andares e apresenta um ângulo de proteção de aproximadamente 25º.
  • Aplicação prática: Ideal para pequenos edifícios ou residências, onde a estrutura não exige proteção para grandes áreas horizontais.

Método da Esfera Rolante

Também conhecido como método eletrogeométrico, esse sistema baseia-se na simulação de uma esfera que “roda” sobre a edificação. O local onde a esfera entra em contato indica os pontos de maior vulnerabilidade à descarga.

• • Benefícios: Permite determinar com precisão as áreas que necessitam de proteção adicional, possibilitando a instalação estratégica dos captores.

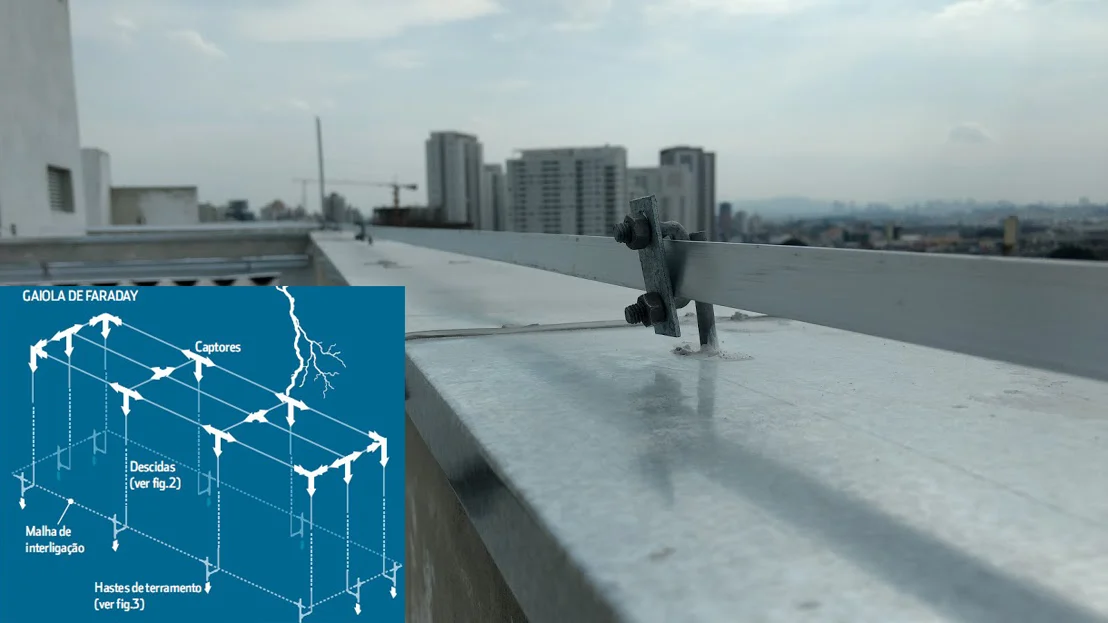

Método Gaiola de Faraday

Inspirado na teoria de Faraday, esse método utiliza uma malha metálica feita de condutores horizontais interligados. No interior da estrutura metálica, o campo elétrico se anula, protegendo os usuários e os equipamentos.

• • Vantagem: É amplamente utilizado em galpões e edificações industriais, pois a própria estrutura do edifício funciona como receptor da descarga.
  • Consideração: A distância entre os condutores deve ser reduzida para garantir a distribuição uniforme da corrente elétrica.

SPDA com Para-Raios Ionizante

Uma solução mais moderna, o SPDA com para-raios ionizante, utiliza dispositivos com sensores eletrônicos que emitem um traçador ascendente. Dessa forma, o sistema se conecta à descarga antes de outros objetos que possam estar na área de influência.

• • Diferencial: Amplia a área protegida, inclusive em espaços abertos ou complexos, sendo ideal para indústrias e condomínios com áreas externas.
  • Tecnologia: Desenvolvido a partir da proibição dos para-raios radioativos, essa alternativa vem ganhando destaque pelo seu alto desempenho e eficiência.

Em resumo, a escolha do método depende de diversos fatores, incluindo a altura da edificação, a área a ser protegida e as necessidades específicas de cada projeto.

Normas e Regulamentações

O desenvolvimento e a instalação de um SPDA devem seguir critérios técnicos rigorosos, conforme as normas da Associação Brasileira de Normas Técnicas (ABNT).

Dentre elas, a NBR 5419 é a principal referência para projetos de proteção contra descargas atmosféricas.

Além disso, é comum que o SPDA esteja associado às exigências da NR-10, principalmente em estabelecimentos com alta potência instalada.

Principais Requisitos Normativos:

• • NBR 5419: Define os critérios de projeto, instalação, inspeção e manutenção do SPDA, garantindo a segurança de edificações e pessoas.
  • NR-10: Estabelece que estabelecimentos com potência superior a 75 kW devem manter relatórios e inspeções periódicas dos sistemas de aterramento e SPDA.
  • Corpo de Bombeiros: Em edificações com mais de 30 metros de altura ou áreas maiores que 1.500 m², a instalação do SPDA é obrigatória para reduzir riscos de incêndio e explosões.

Dessa forma, os profissionais devem estar atualizados e capacitados para elaborar projetos que atendam a todas as exigências regulatórias.

Assim, investe-se não apenas na segurança, mas também na conformidade legal da edificação.

9. Diagrama do processo de projeto de SPDA (na seção “Etapas para Elaboração do Projeto de SPDA”):

Imagem sugerida: Fluxograma com as etapas: análise do local → gestão de riscos → escolha do método → dimensionamento → elaboração técnica → inspeção.
Objetivo: Ajudar o leitor a visualizar o processo passo a passo.
Legenda: “Etapas fundamentais para o desenvolvimento de um projeto de SPDA eficaz e seguro.”

10. Tabela de inspeções e periodicidade (na seção “Inspeção e Manutenção do SPDA”):

Imagem sugerida: Tabela com periodicidades por tipo de edificação (residencial, hospitalar, industrial, etc.).
Objetivo: Facilitar o entendimento sobre a frequência das inspeções.
Legenda: “Frequência recomendada para inspeções do SPDA segundo normas técnicas.”

Etapas para Elaboração do Projeto de SPDA

Para que o projeto de SPDA seja eficaz, é necessário seguir uma série de fases, cada uma fundamental para o bom desempenho do sistema.

A elaboração deve ser feita por profissionais especializados em engenharia, de modo a garantir que todas as variáveis sejam consideradas.

Principais Etapas:

• • Análise do Local: Avaliação da edificação, levando em conta fatores como altura, área construída e características do solo.
  • Gestão de Riscos: Identificação dos pontos vulneráveis e definição dos níveis de proteção necessários, conforme as normas vigentes.
  • Escolha do Método: Seleção entre os métodos Franklin, Gaiola de Faraday, Esfera Rolante ou sistemas modernos com para-raios ionizantes, de acordo com as especificidades do imóvel.
  • Dimensionamento dos Componentes: Determinação da quantidade de captores, condutores e hastes de aterramento, levando em consideração a resistividade do solo e a área a ser protegida.
  • Elaboração dos Desenhos Técnicos: Utilização de softwares especializados para a criação de plantas, detalhes e cálculos precisos que garantam a eficácia do SPDA.
  • Inspeção e Validação: Após a instalação, o sistema deve ser inspecionado e aprovado por profissionais habilitados, conforme os critérios da NBR 5419.

Portanto, um projeto bem executado não somente reduz os riscos, como também promove a economia de recursos e evita retrabalhos futuros.

Inspeção e Manutenção do SPDA

Uma vez instalado, o SPDA requer inspeções periódicas para assegurar seu perfeito funcionamento.

A norma NBR 5419 orienta que as inspeções sejam realizadas de forma visual e, em situações específicas, com metodologias mais detalhadas.

Frequência das Inspeções:

• • Inspeção Visual Anual: Avaliação simples para identificar sinais de desgaste ou deterioração dos componentes.
  • Inspeção Técnica: Para edificações com alta circulação de pessoas ou em áreas de risco, as inspeções devem ocorrer:

    • • A cada 1 ano em estruturas que contenham explosivos ou em ambientes severamente corrosivos,
      • A cada 3 anos em escolas, hospitais, centros comerciais e indústrias com risco elevado,
      • A cada 5 anos em edificações residenciais e comerciais de uso comum.

Além disso, é recomendável que os laudos técnicos sejam realizados por profissionais especializados e habilitados, garantindo que quaisquer falhas sejam corrigidas prontamente.

Assim, a manutenção preventiva fortalece a segurança e a longevidade do sistema.

Perguntas Frequentes (FAQ)

O que significa SPDA? O SPDA é o Sistema de Proteção contra Descargas Atmosféricas. Ele é composto por captores, condutores de descida e malha de aterramento, que trabalham juntos para direcionar a energia de um raio para o solo de maneira segura.

Por que é importante instalar um SPDA? O sistema é crucial para evitar danos físicos, interrupção no fornecimento de energia e prejuízos em equipamentos. Além disso, ele protege vidas e assegura que as edificações cumpram as exigências legais.

Quais os métodos mais comuns utilizados no SPDA? Os métodos tradicionais incluem o método Franklin (Ponta Franklin), o método da esfera rolante e o método Gaiola de Faraday. Atualmente, também se destaca o SPDA com para-raios ionizante, que oferece proteção ampliada.

Quem deve elaborar e instalar um SPDA? Somente profissionais de engenharia capacitados e atualizados com as normas técnicas, como a NBR 5419, devem conduzir o projeto. Isso garante que o sistema atenda a todos os requisitos de segurança.

Com que frequência o SPDA deve ser inspecionado? A inspeção visual deve ocorrer anualmente, enquanto inspeções técnicas mais detalhadas podem ser realizadas a cada 1, 3 ou 5 anos, dependendo do tipo de edificação e dos riscos apresentados.

11. Bloco FAQ ilustrado (opcional, antes da conclusão):

Imagem sugerida: Ícones ilustrativos para cada pergunta respondida no FAQ (ex: ícone de raio, prédio, engenheiro, certificado).
Objetivo: Ajudar na escaneabilidade visual e reter atenção.
Legenda: “Principais dúvidas sobre o SPDA respondidas de forma clara e direta.”

12. Imagem de fechamento (na conclusão):

Imagem sugerida: Foto de engenheiro em obra com planta de SPDA ou de um prédio com sistema visível e céu limpo.
Objetivo: Reforçar visualmente a ideia de segurança, tecnologia e tranquilidade.
Legenda: “Investir em um SPDA é garantir segurança, conformidade e tranquilidade para seu patrimônio.”

Conclusão

Em suma, o SPDA é um investimento essencial para a segurança de edificações e a proteção das pessoas contra os efeitos devastadores das descargas atmosféricas.

Com a evolução das tecnologias, alternativas modernas, como os para-raios ionizantes, surgiram para ampliar a área protegida e oferecer soluções mais eficientes para diferentes tipos de empreendimentos.

Além disso, a constante atualização das normas e a capacitação dos profissionais garantem que os projetos de SPDA sejam cada vez mais precisos e seguros.

Portanto, se você deseja proteger seu patrimônio e cumprir com as exigências normativas, é imprescindível contar com um projeto de SPDA bem planejado e executado.

Interaja conosco nos comentários, compartilhe suas dúvidas ou entre em contato para mais informações.

Assim, juntos, podemos transformar a segurança das edificações e garantir um ambiente mais protegido para todos.
