O que é um Laudo de SPDA e para que ele Serve
O laudo de SPDA é um documento técnico emitido por engenheiro eletricista habilitado que atesta as condições de funcionamento e conformidade do sistema de proteção contra descargas atmosféricas de uma edificação.
Ele é, na prática, a prova documental de que o para-raios instalado está operando corretamente e protegendo a edificação, seus ocupantes e equipamentos contra os efeitos dos raios.
Definição de laudo de SPDA
O laudo de SPDA é o resultado formal de uma inspeção técnica realizada no sistema de proteção contra descargas atmosféricas. Ele registra o estado atual da instalação, os ensaios realizados, as medições obtidas e o parecer conclusivo do engenheiro responsável.

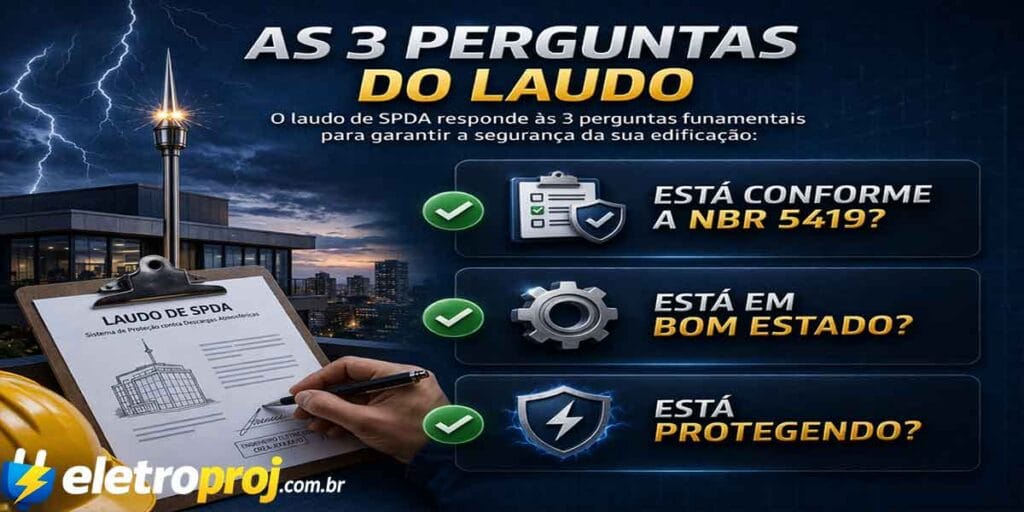

O documento responde a três perguntas fundamentais:
- O SPDA está instalado corretamente, conforme a ABNT NBR 5419?
- Os componentes estão em bom estado de conservação e funcionamento?
- A edificação está protegida de forma eficaz contra descargas atmosféricas?
Sem essas respostas documentadas e assinadas por um profissional habilitado, a edificação não possui comprovação legal de que seu sistema de para-raios está ativo e eficiente.
Diferença entre laudo, projeto e ART de SPDA
Esses três documentos são complementares, mas cumprem funções distintas dentro do ciclo de vida de um SPDA. Confundi-los é um erro comum, especialmente entre síndicos e gestores prediais.
Veja a diferença entre cada um:
- Projeto de SPDA: é o documento elaborado antes da instalação. Define o tipo de sistema, a posição dos captores, o percurso dos condutores de descida e o dimensionamento do aterramento. É o planejamento da instalação
- ART de SPDA: é a Anotação de Responsabilidade Técnica registrada no CREA. Ela formaliza a responsabilidade do engenheiro sobre o projeto ou sobre a execução da instalação. Pode ser emitida tanto para o projeto quanto para a inspeção
- Laudo de SPDA: é o documento gerado após a inspeção periódica do sistema já instalado. Ele não projeta nem executa, mas avalia e atesta as condições reais da instalação em um determinado momento
Uma analogia simples: o projeto é a receita, a execução é o prato preparado e o laudo de SPDA é a avaliação do prato feita por um especialista, confirmando se ele está adequado para consumo.
Quem é obrigado a ter o laudo de SPDA
A obrigatoriedade do laudo de SPDA está diretamente ligada ao tipo de edificação e às exigências dos órgãos reguladores locais. De forma geral, toda edificação que possui um SPDA instalado deve ter o laudo atualizado periodicamente.
As edificações mais comumente obrigadas a apresentar o laudo são:
- Condomínios residenciais e comerciais com mais de um pavimento, conforme exigência do Corpo de Bombeiros estadual
- Indústrias, fábricas e galpões logísticos, especialmente os que armazenam materiais inflamáveis ou realizam atividades de risco
- Hospitais, clínicas e estabelecimentos de saúde, onde a interrupção de energia ou danos por raios podem colocar vidas em risco
- Escolas, universidades e centros de eventos, por serem edificações de uso coletivo com grande fluxo de pessoas
- Edificações que precisam renovar o AVCB (Auto de Vistoria do Corpo de Bombeiros), pois o laudo de SPDA é um dos documentos exigidos no processo
Mesmo em edificações onde o laudo não é exigido por lei, sua emissão periódica é altamente recomendada. Um SPDA sem inspeção regular pode estar deteriorado e oferecer uma falsa sensação de segurança, sem proteger de fato a edificação contra raios.
O que é o SPDA e como ele Funciona
O SPDA (Sistema de Proteção contra Descargas Atmosféricas) é um conjunto de dispositivos e componentes instalados em uma edificação com o objetivo de interceptar raios, conduzir a energia da descarga com segurança até o solo e dissipá-la sem causar danos à estrutura, aos equipamentos ou às pessoas.
Popularmente conhecido como para-raios, o SPDA vai muito além de uma simples haste metálica no topo do telhado. Ele é um sistema completo, projetado e dimensionado conforme a ABNT NBR 5419, que envolve captação, condução e dispersão da energia atmosférica.
Componentes do sistema de proteção contra descargas atmosféricas
Um SPDA completo é formado por quatro subsistemas interdependentes. Cada um cumpre uma função específica dentro da cadeia de proteção contra raios.
1. Sistema de captação (captores atmosféricos): É a parte do SPDA responsável por interceptar o raio antes que ele atinja a edificação de forma descontrolada. Os captores ficam posicionados nos pontos mais elevados da estrutura, como cumeeiras, platibandas e topo de caixas d’água.
2. Condutores de descida: São os cabos que conduzem a corrente elétrica do raio desde os captores até o sistema de aterramento. Devem ter o menor percurso possível, sem curvas fechadas, para evitar que a energia da descarga salte para outros elementos da edificação.
3. Sistema de aterramento: É o conjunto de eletrodos enterrados no solo que recebem e dispersam a energia da descarga atmosférica. A eficiência do aterramento é medida pela resistência elétrica do sistema, que deve estar dentro dos limites estabelecidos pela NBR 5419.
4. Sistema de equipotencialização: Interliga todas as estruturas metálicas da edificação (tubulações, trilhos de elevador, estruturas de aço) ao SPDA, evitando diferenças de potencial que podem causar faíscas e choques elétricos durante uma descarga.

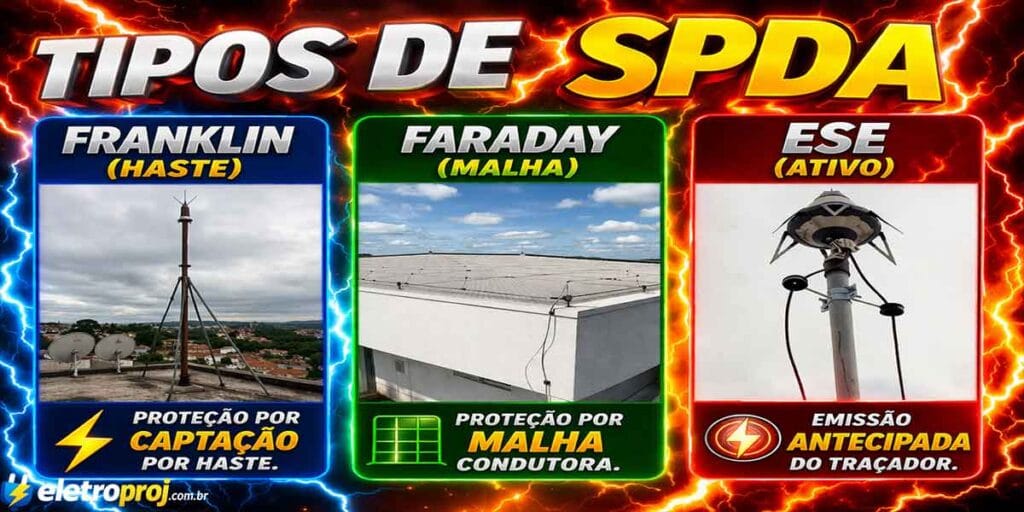

Tipos de SPDA: Franklin, Gaiola de Faraday e ESE
Existem três tecnologias principais de SPDA, cada uma com características, aplicações e níveis de eficiência distintos. A escolha do tipo mais adequado depende das características da edificação e do nível de proteção exigido pela NBR 5419.
Para-raios Franklin (haste simples): É o modelo mais tradicional e amplamente utilizado. Consiste em uma ou mais hastes metálicas pontiagudas instaladas nos pontos mais altos da edificação. Funciona pelo princípio da atração da descarga para um ponto controlado, conduzindo a corrente com segurança até o aterramento. É indicado para edificações de menor porte e geometria simples.
Gaiola de Faraday: É o sistema mais completo e eficiente para edificações de grande porte. Consiste em uma malha de condutores que envolve toda a superfície da edificação, formando uma “gaiola” metálica que intercepta descargas em qualquer ponto da estrutura. É o modelo exigido para edificações que requerem os níveis de proteção mais elevados (NPT I e NPT II) da NBR 5419.
SPDA com dispositivo ESE (Early Streamer Emission): É uma tecnologia que utiliza um captor ativo, capaz de emitir um “pré-traçador” ascendente antes que o raio atinja a edificação, aumentando o raio de proteção do sistema. Sua eficiência é reconhecida por normas internacionais como a francesa NFC 17-102, mas sua aceitação pela NBR 5419 é tema de debate técnico no Brasil.
Os três tipos exigem inspeção periódica e laudo de SPDA atualizado para comprovar seu funcionamento adequado.

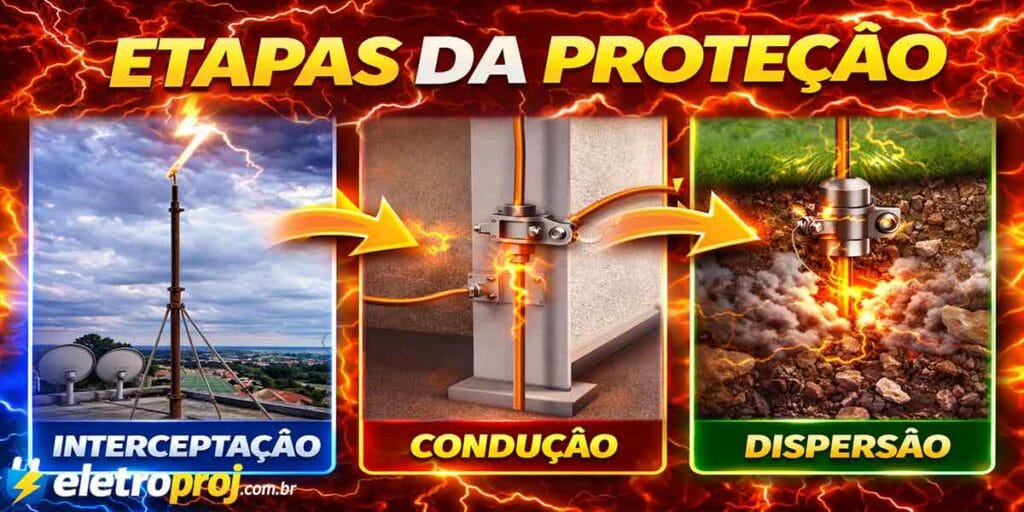

Como o SPDA protege a edificação contra raios
Entender o mecanismo de proteção do SPDA ajuda a compreender por que a manutenção e o laudo periódico são tão importantes. A proteção acontece em três etapas sequenciais.
Etapa 1: Interceptação controlada Quando um raio se forma, ele percorre um caminho de menor resistência elétrica entre a nuvem e o solo. O captor do SPDA é posicionado e dimensionado para ser esse caminho preferencial, atraindo a descarga para um ponto seguro e controlado da edificação.
Etapa 2: Condução segura da corrente A corrente elétrica do raio, que pode atingir dezenas de milhares de ampères em milissegundos, é conduzida pelos cabos de descida até o sistema de aterramento. A integridade desses condutores é crítica: uma conexão oxidada, um cabo rompido ou um percurso inadequado pode fazer a energia “saltar” para tubulações, estruturas metálicas ou até para pessoas.
Etapa 3: Dispersão no solo No sistema de aterramento, a energia da descarga é dissipada no solo de forma controlada. Quanto menor a resistência de aterramento, mais eficiente e segura é essa dispersão.
Se qualquer uma dessas três etapas estiver comprometida por deterioração, corrosão ou falha de componentes, o SPDA deixa de funcionar corretamente, mesmo que aparentemente pareça intacto. É exatamente por isso que o laudo de SPDA periódico existe: para identificar falhas invisíveis a olho nu antes que um raio as exponha de forma trágica.
Normas Técnicas que Regulamentam o Laudo de SPDA
As normas técnicas são o fundamento legal e científico de qualquer laudo de SPDA. Elas definem os critérios de projeto, instalação, inspeção e manutenção do sistema de proteção contra descargas atmosféricas, estabelecendo os parâmetros que o engenheiro deve seguir para atestar a conformidade da instalação.
Sem o respaldo normativo correto, um laudo de SPDA não tem validade técnica nem legal.

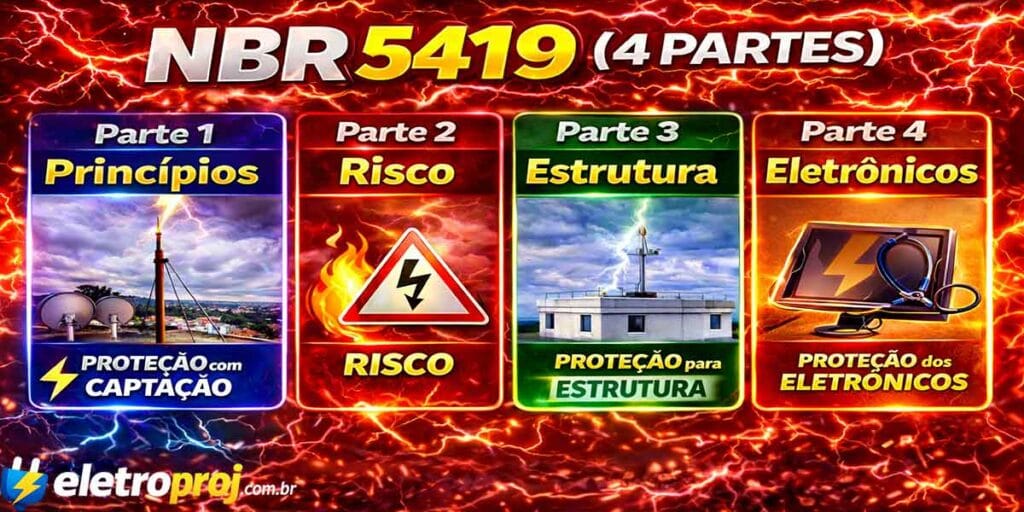

NBR 5419 e suas quatro partes
A ABNT NBR 5419 é a principal norma brasileira que regulamenta os sistemas de proteção contra descargas atmosféricas. Ela é baseada na norma internacional IEC 62305 e está estruturada em quatro partes complementares, cada uma abordando um aspecto específico do SPDA.
- NBR 5419-1 (Princípios gerais): define os conceitos fundamentais, os parâmetros das descargas atmosféricas e os critérios para avaliação do risco de uma edificação. É nessa parte que se calcula o índice isoceráunico da região e a densidade de descargas ao solo, que determinam o nível de proteção necessário
- NBR 5419-2 (Gerenciamento de risco): estabelece a metodologia de análise de risco para definir se uma edificação precisa de SPDA e qual nível de proteção (NPT I, II, III ou IV) deve ser adotado
- NBR 5419-3 (Danos físicos e perigo à vida): regulamenta o projeto e a instalação dos componentes físicos do SPDA, incluindo captores, condutores de descida, aterramento e equipotencialização
- NBR 5419-4 (Sistemas elétricos e eletrônicos internos): trata da proteção dos equipamentos eletrônicos contra os efeitos indiretos dos raios, incluindo a instalação de dispositivos de proteção contra surtos (DPS)
O laudo de SPDA deve referenciar explicitamente essas normas, indicando quais partes foram consideradas na inspeção e quais parâmetros foram verificados.
Exigências do Corpo de Bombeiros por estado
O Corpo de Bombeiros é o principal órgão fiscalizador das condições de segurança das edificações no Brasil, e em praticamente todos os estados ele exige o laudo de SPDA atualizado como condição para emissão e renovação do AVCB.
As exigências variam conforme o estado, mas alguns padrões são comuns na maioria das unidades da federação:
- Apresentação do laudo de SPDA com prazo de validade vigente
- ART do engenheiro responsável pela inspeção, registrada no CREA do estado
- Relatório fotográfico da inspeção, com imagens dos componentes do sistema
- Laudo de medição de resistência de aterramento, com os valores obtidos e os limites normativos
Em São Paulo, por exemplo, o Decreto Estadual 63.911/2018 e as Instruções Técnicas do CBPMESP (Corpo de Bombeiros da Polícia Militar do Estado de São Paulo) detalham os documentos exigidos para cada tipo e porte de edificação. Em Minas Gerais, as exigências estão nas Normas Técnicas do CBMMG.
Por isso, antes de contratar a inspeção e emitir o laudo de SPDA, é fundamental consultar as normas específicas do Corpo de Bombeiros do estado onde a edificação está localizada.
Relação entre o laudo de SPDA e o AVCB
O AVCB (Auto de Vistoria do Corpo de Bombeiros) é o documento que atesta que uma edificação atende às exigências de segurança contra incêndio e pânico. Ele é obrigatório para funcionamento de condomínios, empresas, hospitais, escolas e diversas outras edificações de uso coletivo.
O laudo de SPDA é um dos documentos que compõem o processo de emissão e renovação do AVCB. A relação entre os dois é direta:
- Sem o laudo de SPDA válido, o Corpo de Bombeiros não emite nem renova o AVCB
- Sem o AVCB, a edificação não pode obter alvará de funcionamento, renovar apólices de seguro predial ou realizar determinadas operações comerciais e financeiras
- Em condomínios, a ausência do AVCB pode responsabilizar civil e criminalmente o síndico em caso de sinistro
Na prática, o laudo de SPDA e o AVCB têm prazos de validade relacionados. Quando o AVCB se aproxima do vencimento, o síndico ou gestor predial precisa providenciar a renovação do laudo de SPDA antes de iniciar o processo de renovação junto ao Corpo de Bombeiros.
Normas complementares: ABNT NBR 5410 e NBR 7117
Além da NBR 5419, outras normas técnicas são relevantes no contexto do laudo de SPDA, especialmente quando a inspeção envolve a interface entre o sistema de proteção atmosférica e a instalação elétrica da edificação.
ABNT NBR 5410 (Instalações elétricas de baixa tensão): Regulamenta as instalações elétricas internas da edificação. Sua relação com o SPDA está principalmente na exigência de equipotencialização e na instalação de dispositivos de proteção contra surtos (DPS) no quadro de distribuição, que protegem os equipamentos eletrônicos contra os efeitos indiretos dos raios.
ABNT NBR 7117 (Medição de resistividade e resistência de aterramento): Define os métodos de ensaio para medição da resistência do sistema de aterramento. É a norma que o engenheiro segue ao realizar as medições com o telurômetro durante a inspeção do SPDA. Os valores obtidos são registrados no laudo e comparados com os limites estabelecidos pela NBR 5419.
O domínio dessas normas complementares é o que diferencia um laudo de SPDA tecnicamente completo de um documento meramente formal. Um engenheiro habilitado considera todas essas referências normativas ao elaborar o parecer conclusivo da inspeção.
Quem Pode Emitir um Laudo de SPDA
O laudo de SPDA somente pode ser emitido por engenheiro eletricista devidamente registrado no CREA e com atribuição técnica para esse tipo de serviço. Essa não é uma recomendação de boas práticas: é uma exigência legal que define a validade jurídica e técnica do documento.
Entender quem tem competência para emitir esse laudo protege o contratante de pagar por um documento sem validade e de assumir riscos legais sérios em caso de sinistro.
Atribuições do engenheiro eletricista no laudo de SPDA
O engenheiro eletricista é o profissional legalmente habilitado para inspecionar sistemas de proteção contra descargas atmosféricas, realizar os ensaios técnicos necessários e emitir o laudo de SPDA com respaldo normativo e legal.
Suas atribuições dentro desse serviço incluem:
- Realizar a inspeção visual completa dos componentes do SPDA, incluindo captores, condutores de descida, conexões e eletrodos de aterramento
- Executar ou supervisionar os ensaios elétricos, especialmente a medição de resistência de aterramento com telurômetro
- Verificar a conformidade da instalação com a ABNT NBR 5419 e com as normas do Corpo de Bombeiros estadual
- Elaborar o relatório técnico com os resultados das medições, o estado dos componentes e o parecer conclusivo
- Emitir e registrar a ART (Anotação de Responsabilidade Técnica) no CREA, formalizando sua responsabilidade sobre o laudo
Vale destacar que o engenheiro civil com habilitação em instalações elétricas também pode, em alguns casos, assinar laudos de SPDA. No entanto, a atribuição mais ampla e consolidada para esse tipo de serviço é do engenheiro eletricista, especialmente em instalações de maior complexidade.
Como verificar a validade da ART do profissional
A ART é o documento que transforma o laudo de SPDA em um instrumento legalmente válido. Sem ela registrada no CREA, o laudo não tem valor perante o Corpo de Bombeiros, seguradoras ou qualquer outro órgão fiscalizador.
Para verificar se a ART do profissional contratado é válida, o contratante pode seguir estes passos:
- Acesse o portal do CREA do estado: cada conselho regional disponibiliza uma área de consulta pública de ARTs registradas, acessível pelo site oficial
- Informe o número da ART: o engenheiro deve fornecer o número de registro da ART ao contratante após o pagamento da taxa e o registro junto ao CREA
- Verifique os dados do documento: confirme se o nome do engenheiro, o número de registro, o tipo de serviço descrito e o endereço da edificação estão corretos
- Confirme o status: a ART deve estar com status “ativa” ou “registrada”. ARTs canceladas ou com pendências não têm validade
Também é possível verificar a regularidade do registro do engenheiro no CREA pelo portal ConfirmaCAU/CREA, disponível online de forma gratuita. Um profissional com registro inativo ou suspenso não pode emitir laudos com validade legal.
Riscos de laudos emitidos por profissionais não habilitados
No mercado, não é incomum encontrar laudos de SPDA assinados por técnicos em eletrotécnica, eletricistas ou empresas que utilizam o registro de um engenheiro de forma irregular. Esse tipo de documento apresenta riscos sérios para o contratante.
Os principais riscos são:
Risco legal: Um laudo de SPDA emitido por profissional sem habilitação não tem validade perante o Corpo de Bombeiros. Isso significa que o AVCB não será emitido ou renovado com base nesse documento, e a edificação pode ser autuada por irregularidade
Risco financeiro: Seguradoras analisam a documentação técnica da edificação em caso de sinistro. Se o laudo de SPDA apresentado for irregular, a seguradora pode recusar o pagamento da indenização, mesmo que o contratante tenha pago pelo documento de boa fé
Risco técnico: Um profissional sem formação adequada pode não identificar falhas críticas no SPDA durante a inspeção, emitindo um parecer favorável para um sistema que não está funcionando corretamente. Em caso de descarga atmosférica, as consequências podem ser incêndio, danos a equipamentos e risco à vida dos ocupantes
Risco de responsabilidade civil: Em caso de acidente causado por falha do SPDA, o síndico, o gestor predial ou o proprietário que contratou e apresentou um laudo irregular pode ser responsabilizado civil e criminalmente, independentemente de ter agido de boa fé
A forma mais simples de evitar todos esses riscos é exigir, antes de contratar, o número de registro do engenheiro no CREA e verificar sua regularidade pelo portal público do conselho regional.
Como é Feita a Inspeção para o Laudo de SPDA
A inspeção técnica é o processo que origina o laudo de SPDA. Ela consiste em uma avaliação sistemática de todos os componentes do sistema de proteção contra descargas atmosféricas, combinando verificação visual, ensaios elétricos e registro documental dos resultados.
Entender como essa inspeção funciona ajuda o contratante a avaliar a qualidade do serviço prestado e a identificar se o engenheiro está realizando um trabalho completo ou apenas uma vistoria superficial.
Etapas da inspeção técnica do SPDA
Uma inspeção completa para emissão do laudo de SPDA segue uma sequência lógica de verificações, que vai da análise documental até os ensaios elétricos em campo.
As etapas principais são:
- Análise documental prévia: o engenheiro revisa o projeto original do SPDA, o laudo anterior (quando existir) e as ARTs de execução. Essa análise permite identificar alterações na edificação que possam ter comprometido o sistema instalado
- Inspeção visual externa: verificação do estado físico dos captores, condutores de descida, conectores, braçadeiras e eletrodos de aterramento visíveis. Corrosão, rompimentos, conexões soltas e componentes faltantes são identificados nessa etapa
- Verificação da continuidade elétrica: ensaio que confirma se os condutores de descida estão corretamente conectados desde os captores até o sistema de aterramento, sem interrupções que comprometeriam a condução da corrente do raio
- Medição da resistência de aterramento: ensaio elétrico realizado com equipamento específico (telurômetro) para medir a resistência do sistema de aterramento e verificar se está dentro dos limites estabelecidos pela NBR 5419
- Verificação da equipotencialização: confirmação de que todas as estruturas metálicas da edificação estão devidamente interligadas ao SPDA, evitando diferenças de potencial perigosas durante uma descarga atmosférica
- Registro fotográfico e elaboração do laudo: documentação de todos os pontos inspecionados, com fotos dos componentes em bom estado e, especialmente, dos que apresentam não conformidades
Medição de resistência de aterramento: como funciona e quais os limites
A medição de resistência de aterramento é o ensaio mais importante da inspeção e o que mais influencia o parecer conclusivo do laudo de SPDA. Ela determina se o sistema é capaz de dissipar com eficiência a energia de uma descarga atmosférica no solo.
O ensaio é realizado com um equipamento chamado telurômetro, também conhecido como terrômetro ou medidor de terra. O método mais utilizado é o método dos três pontos (ou método da queda de potencial), que funciona da seguinte forma:
- Dois eletrodos auxiliares são cravados no solo, a distâncias calculadas do eletrodo de aterramento da edificação
- O telurômetro injeta uma corrente elétrica de teste entre os eletrodos e mede a queda de tensão resultante
- Com esses dados, o equipamento calcula automaticamente a resistência de aterramento em ohms
Quais são os limites aceitáveis?
A NBR 5419 não define um valor único de resistência de aterramento válido para todos os casos. O limite depende do nível de proteção (NPT) adotado no projeto do SPDA e das características do solo local. No entanto, como referência geral de mercado e prática de engenharia:
- Resistência abaixo de 10 ohms: considerada adequada para a maioria das instalações residenciais e comerciais
- Resistência abaixo de 5 ohms: recomendada para edificações com equipamentos eletrônicos sensíveis ou ambientes críticos
- Resistência acima de 10 ohms: exige análise detalhada e, na maioria dos casos, intervenção no sistema de aterramento antes da aprovação do laudo
Solos rochosos, arenosos ou com baixa umidade tendem a apresentar resistividade mais alta, o que dificulta o aterramento e pode exigir técnicas complementares, como o uso de aditivos químicos para redução da resistividade do solo.

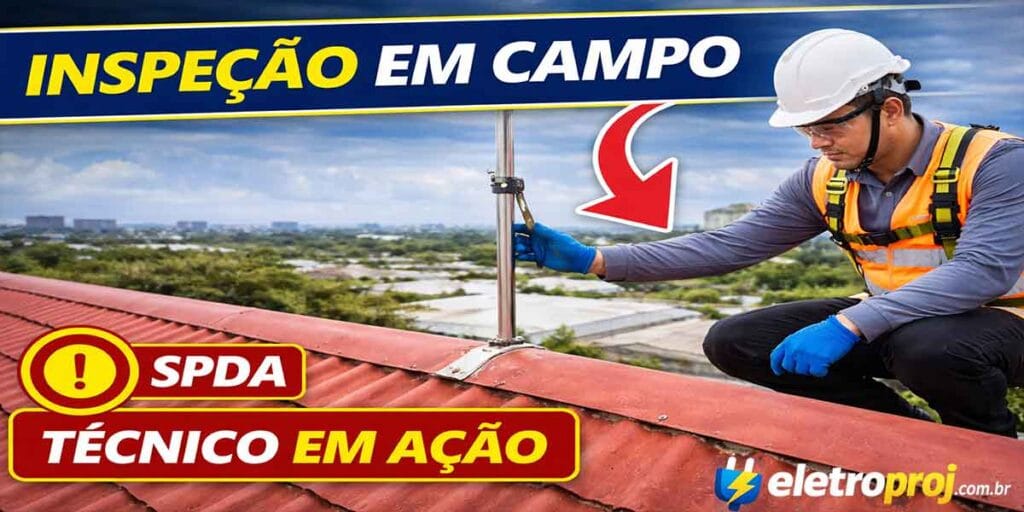

Verificação dos captores, condutores de descida e conexões
Além dos ensaios elétricos, a inspeção visual detalhada dos componentes físicos do SPDA é parte indispensável do processo que origina o laudo de SPDA. Cada elemento do sistema tem pontos específicos de verificação.
Captores atmosféricos:
- Estado físico da haste ou cabo captor: deformações, corrosão ou rompimentos
- Fixação segura ao suporte, sem folgas ou inclinações
- Posicionamento correto em relação à cobertura, conforme o projeto original
- Ausência de obstáculos que reduzam a zona de proteção do captor
Condutores de descida:
- Continuidade do cabo ao longo de todo o percurso, da cobertura até o aterramento
- Ausência de emendas irregulares, nós ou curvas fechadas que aumentem a impedância do condutor
- Estado das braçadeiras e fixações ao longo da fachada
- Seção transversal do cabo compatível com as exigências da NBR 5419 para o nível de proteção adotado
Conexões e conectores:
- As conexões são os pontos mais críticos do sistema, pois são os primeiros a se deteriorarem por oxidação e corrosão
- Cada conector deve ser verificado individualmente quanto ao aperto, à ausência de corrosão e à integridade mecânica
- Conexões oxidadas aumentam a resistência elétrica do sistema e podem impedir a condução eficiente da corrente do raio
Documentação fotográfica e relatório de inspeção
O laudo de SPDA não se resume ao parecer conclusivo do engenheiro. Ele é um documento técnico completo, que precisa registrar com precisão tudo o que foi encontrado durante a inspeção.
Os elementos que devem compor o relatório de inspeção incluem:
- Identificação da edificação: endereço, tipo de uso, número de pavimentos e área construída
- Descrição do sistema inspecionado: tipo de SPDA instalado (Franklin, Gaiola de Faraday ou ESE), número de captores, número de condutores de descida e configuração do aterramento
- Resultados dos ensaios elétricos: valores de resistência de aterramento medidos em cada ponto de ensaio, com identificação do equipamento utilizado e do método adotado
- Registro fotográfico: fotos de cada componente inspecionado, com atenção especial aos pontos com não conformidades identificadas
- Lista de não conformidades: descrição detalhada de cada falha ou deficiência encontrada, com referência à norma técnica que está sendo desatendida
- Parecer conclusivo: declaração do engenheiro sobre o estado geral do SPDA, indicando se a instalação está conforme, conforme com ressalvas ou não conforme com a NBR 5419
- ART registrada: número e cópia da Anotação de Responsabilidade Técnica do engenheiro responsável pela inspeção
Um laudo de SPDA bem elaborado permite que qualquer engenheiro que o consulte no futuro entenda exatamente o estado da instalação na data da inspeção, sem necessidade de interpretações ou suposições.
Validade e Periodicidade do Laudo de SPDA
A validade do laudo de SPDA é um dos pontos que mais gera dúvidas entre síndicos, gestores prediais e proprietários de imóveis comerciais. Saber por quanto tempo o documento é válido e com que frequência a inspeção deve ser realizada é fundamental para manter a edificação regularizada e protegida.
Qual é a validade do laudo de SPDA
O laudo de SPDA tem validade de um ano na maioria dos estados brasileiros, conforme as exigências do Corpo de Bombeiros para renovação do AVCB. Esse prazo está alinhado com a recomendação da ABNT NBR 5419, que estabelece a inspeção anual como frequência mínima para manutenção da conformidade do sistema.
É importante entender que a validade do laudo não significa que o SPDA só precisa de atenção uma vez por ano. Ela representa o prazo máximo em que o documento é aceito pelos órgãos fiscalizadores como prova de conformidade da instalação.
Alguns pontos importantes sobre a validade:
- O prazo começa a contar a partir da data de emissão do laudo, não da data de realização da inspeção
- Laudos vencidos não são aceitos pelo Corpo de Bombeiros para fins de renovação do AVCB
- Seguradoras também verificam a validade do laudo ao analisar apólices de seguro predial e processar sinistros
- Em alguns estados, edificações de uso crítico, como hospitais e indústrias químicas, podem ter exigências de validade mais curtas, definidas pelas normas estaduais do Corpo de Bombeiros
Com que frequência o SPDA deve ser inspecionado
A ABNT NBR 5419 define claramente as frequências mínimas de inspeção para sistemas de proteção contra descargas atmosféricas, e elas variam conforme o tipo e o nível de proteção da instalação.
As frequências recomendadas pela norma são:
- Inspeção completa: a cada 12 meses para todos os tipos de SPDA, incluindo verificação visual, ensaios de continuidade e medição de resistência de aterramento
- Inspeção visual simplificada: a cada 6 meses em edificações localizadas em regiões com alta densidade de descargas atmosféricas ou em ambientes agressivos, como zonas costeiras, industriais ou com alta umidade
- Inspeção após eventos extremos: sempre que a edificação for atingida por uma descarga atmosférica de grande intensidade, independentemente do prazo da última inspeção
Na prática do mercado brasileiro, a inspeção anual é a mais comum e suficiente para a maioria das edificações residenciais e comerciais. No entanto, edificações industriais, especialmente as que armazenam materiais inflamáveis ou operam equipamentos eletrônicos sensíveis, frequentemente adotam inspeções semestrais como parte do plano de manutenção preventiva.
Um programa de manutenção bem estruturado combina a inspeção anual completa para emissão do laudo de SPDA com verificações visuais periódicas realizadas pelo próprio gestor predial ou pela equipe de manutenção da edificação.
Situações que exigem nova inspeção antes do prazo
Existem situações específicas em que o laudo de SPDA vigente perde sua validade ou se torna insuficiente para atestar a conformidade da instalação, mesmo que seu prazo de validade ainda não tenha expirado. Nesses casos, uma nova inspeção deve ser realizada imediatamente.
As principais situações que exigem inspeção antecipada são:
Reforma ou ampliação da edificação: Qualquer alteração na estrutura da edificação, como acréscimo de pavimentos, instalação de equipamentos no telhado (antenas, painéis fotovoltaicos, condensadoras de ar-condicionado) ou reformas na cobertura, pode comprometer a zona de proteção do SPDA ou danificar componentes do sistema. Uma nova inspeção e um novo laudo de SPDA são obrigatórios após essas intervenções
Descarga atmosférica direta na edificação: Quando a edificação é atingida diretamente por um raio, todos os componentes do SPDA devem ser inspecionados imediatamente. Uma descarga de alta intensidade pode danificar captores, fundir conexões, romper condutores de descida e degradar o sistema de aterramento, mesmo que nenhum dano aparente seja visível externamente
Identificação de danos durante manutenção rotineira: Se a equipe de manutenção da edificação identificar danos físicos em qualquer componente do SPDA durante uma inspeção visual de rotina, como corrosão severa, cabo rompido ou conector solto, o engenheiro deve ser acionado para uma inspeção completa e emissão de novo laudo
Troca ou substituição de componentes do SPDA: Sempre que houver substituição de captores, condutores de descida, eletrodos de aterramento ou qualquer outro componente crítico do sistema, uma nova inspeção deve ser realizada para confirmar que a substituição foi feita corretamente e que o sistema voltou a operar dentro dos parâmetros normativos
Mudança de uso da edificação: Uma edificação que muda de uso residencial para comercial, ou de comercial para industrial, pode passar a exigir um nível de proteção (NPT) mais elevado do que o previsto no projeto original do SPDA. Nesse caso, além da nova inspeção, pode ser necessário um novo projeto e a adequação do sistema instalado
Manter o controle dessas situações é responsabilidade do síndico ou do gestor predial. Documentar todas as ocorrências que possam afetar o SPDA e acionar o engenheiro responsável sempre que necessário é parte essencial da gestão de manutenção preventiva de qualquer edificação.
Aplicações Práticas: Quando e onde o Laudo de SPDA é Exigido
O laudo de SPDA não é um documento restrito a um tipo específico de edificação. Ele é exigido em uma ampla variedade de contextos, desde condomínios residenciais até grandes complexos industriais, sempre que houver um sistema de proteção contra descargas atmosféricas instalado e a necessidade de comprovar sua conformidade perante órgãos fiscalizadores, seguradoras ou financiadoras.
Laudo de SPDA em condomínios residenciais e comerciais
Os condomínios são, na prática, os maiores demandantes de laudo de SPDA no mercado brasileiro. Isso porque a combinação de uso coletivo, grande número de ocupantes e obrigatoriedade do AVCB torna o documento indispensável para a regularidade do empreendimento.
Em condomínios residenciais, a responsabilidade pela contratação e manutenção do laudo de SPDA é do síndico, seja ele profissional ou morador. Essa responsabilidade está amparada pelo Código Civil (Lei 10.406/2002), que atribui ao síndico o dever de zelar pela conservação e segurança das áreas comuns.
As situações mais comuns em que o laudo de SPDA é exigido em condomínios são:
- Renovação anual do AVCB junto ao Corpo de Bombeiros
- Contratação ou renovação de apólice de seguro predial obrigatório
- Assembleias de prestação de contas, onde a documentação técnica da edificação deve estar em dia
- Processos de due diligence em vendas de unidades ou do empreendimento como um todo
Em condomínios comerciais e edifícios corporativos, a exigência é ainda mais rigorosa, pois o alvará de funcionamento das empresas inquilinas também pode estar condicionado à regularidade do AVCB, que depende do laudo de SPDA atualizado.
Exigência do laudo para renovação do AVCB e alvará
A relação entre o laudo de SPDA e o AVCB já foi abordada anteriormente do ponto de vista normativo. Na prática do dia a dia, essa relação se traduz em um processo burocrático que o gestor predial precisa conhecer e planejar com antecedência.
O processo de renovação do AVCB que envolve o laudo de SPDA segue, de forma geral, estas etapas:
- Verificação do prazo de vencimento do AVCB: o processo de renovação deve ser iniciado com pelo menos 60 a 90 dias de antecedência, dependendo do estado e da complexidade da edificação
- Contratação da inspeção do SPDA: o engenheiro eletricista realiza a inspeção, emite o laudo de SPDA e registra a ART no CREA
- Reunião da documentação completa: além do laudo de SPDA, o processo de renovação do AVCB exige outros documentos, como laudos de extintores, sistemas de hidrantes, iluminação de emergência e alarme de incêndio
- Protocolo junto ao Corpo de Bombeiros: a documentação completa é protocolada pelo responsável técnico ou pelo síndico, presencialmente ou por plataforma digital, conforme o estado
- Vistoria do Corpo de Bombeiros: em muitos casos, após a análise documental, os bombeiros realizam uma vistoria presencial na edificação antes de emitir o novo AVCB
O alvará de funcionamento de estabelecimentos comerciais, por sua vez, é emitido pelas prefeituras municipais e frequentemente condiciona sua renovação à apresentação do AVCB válido. Ou seja, um laudo de SPDA vencido pode travar toda essa cadeia e impedir o funcionamento legal do estabelecimento.
Laudo de SPDA em indústrias e galpões logísticos
No ambiente industrial, o laudo de SPDA assume uma dimensão ainda mais crítica do que em edificações residenciais ou comerciais. Isso porque as consequências de uma falha no sistema de proteção contra descargas atmosféricas em uma indústria podem ser catastróficas.
Os setores que mais demandam laudo de SPDA no ambiente industrial são:
- Indústrias químicas e petroquímicas: onde a presença de gases inflamáveis e líquidos voláteis torna qualquer faísca, inclusive as geradas por uma descarga mal conduzida, um risco de explosão e incêndio de grandes proporções
- Indústrias alimentícias e farmacêuticas: onde a interrupção da produção por danos causados por raios representa prejuízos financeiros significativos e riscos à qualidade dos produtos
- Galpões logísticos e centros de distribuição: estruturas metálicas de grande porte com cobertura ampla, altamente suscetíveis a descargas atmosféricas e com grande volume de mercadorias armazenadas
- Usinas e plantas de energia: onde a proteção dos equipamentos de geração e transmissão é crítica para a continuidade do fornecimento
Nesse segmento, o laudo de SPDA é exigido não apenas pelo Corpo de Bombeiros, mas também por:
- Órgãos ambientais, em processos de licenciamento de operação
- Clientes e parceiros comerciais, em auditorias de conformidade e certificações de qualidade
- Seguradoras industriais, como condição para cobertura de sinistros relacionados a descargas atmosféricas
Exigência do laudo por seguradoras e financiadoras
Seguradoras e instituições financeiras são dois agentes do mercado que cada vez mais exigem o laudo de SPDA como parte da documentação técnica da edificação, tanto no momento da contratação quanto na renovação de apólices e contratos.
Seguradoras:
No seguro predial, a cobertura contra danos causados por raios e descargas atmosféricas é uma das mais acionadas no Brasil, que é o país com maior incidência de raios no mundo. Por isso, as seguradoras adotam critérios cada vez mais rigorosos para aceitar o risco de edificações sem documentação técnica atualizada.
As situações mais comuns em que a seguradora exige o laudo de SPDA são:
- Contratação inicial da apólice de seguro predial em edifícios com mais de um pavimento
- Renovação anual da apólice, especialmente em regiões com alta densidade de descargas atmosféricas
- Análise de sinistros relacionados a raios, onde a ausência do laudo pode ser usada como justificativa para recusa da indenização
Financiadoras e instituições de crédito:
No contexto de financiamentos imobiliários e crédito para empresas, o laudo de SPDA aparece como parte do conjunto de documentos técnicos que comprovam a regularidade e a segurança da edificação oferecida como garantia.
As situações mais frequentes incluem:
- Financiamentos de imóveis comerciais e industriais junto a bancos e fundos de investimento
- Operações de sale-leaseback, onde a edificação é vendida e alugada de volta ao mesmo operador
- Processos de due diligence em fusões, aquisições e incorporações de empresas que possuem ativos imobiliários
Manter o laudo de SPDA sempre atualizado é, portanto, muito mais do que uma exigência burocrática. É uma condição para que a edificação permaneça regularizada, segurada, financiável e segura para todos os seus ocupantes.
Perguntas Frequentes sobre Laudo de SPDA
Qual é a validade do laudo de SPDA?
O laudo de SPDA tem validade de um ano na maioria dos estados brasileiros, prazo alinhado com a recomendação da ABNT NBR 5419 para inspeção periódica anual dos sistemas de proteção contra descargas atmosféricas.
Esse prazo começa a contar a partir da data de emissão do documento pelo engenheiro responsável. Após o vencimento, o laudo deixa de ser aceito pelo Corpo de Bombeiros para renovação do AVCB e pelas seguradoras para manutenção da cobertura predial.
Situações que podem exigir a renovação do laudo antes do prazo de um ano:
- Descarga atmosférica direta na edificação
- Reforma ou ampliação que afete a cobertura ou a estrutura do SPDA
- Substituição de componentes do sistema, como captores ou eletrodos de aterramento
- Identificação de danos físicos durante inspeção visual de rotina
- Mudança de uso da edificação que altere o nível de proteção exigido
Recomenda-se iniciar o processo de renovação do laudo de SPDA com pelo menos 30 dias de antecedência em relação ao vencimento, para evitar que a edificação fique com documentação vencida durante o período de renovação do AVCB.
O laudo de SPDA é obrigatório para condomínios?
Sim. O laudo de SPDA é obrigatório para condomínios que possuem sistema de proteção contra descargas atmosféricas instalado e que precisam manter o AVCB (Auto de Vistoria do Corpo de Bombeiros) válido.
Na prática, a obrigatoriedade se aplica à grande maioria dos condomínios residenciais e comerciais com mais de um pavimento, pois:
- O Corpo de Bombeiros exige o laudo de SPDA atualizado como parte da documentação para emissão e renovação do AVCB
- O AVCB é obrigatório para edificações de uso coletivo em praticamente todos os estados brasileiros
- A ausência do AVCB válido pode responsabilizar civil e criminalmente o síndico em caso de sinistro
A responsabilidade pela contratação e manutenção do laudo de SPDA em condomínios é do síndico, conforme o Código Civil e a convenção condominial. Essa responsabilidade não pode ser delegada aos moradores ou ao conselho fiscal.
Condomínios que ainda não possuem SPDA instalado devem verificar, com um engenheiro eletricista, se a edificação está obrigada a ter o sistema conforme a análise de risco prevista na NBR 5419 e as exigências do Corpo de Bombeiros local.
Quanto custa um laudo de SPDA?
O custo do laudo de SPDA varia conforme o porte da edificação, a complexidade do sistema instalado, a localização geográfica e o número de pontos de aterramento que precisam ser medidos.
Como referência geral de mercado:
- Edificações residenciais de pequeno porte (casas e sobrados): entre R$ 500 e R$ 1.200
- Condomínios residenciais de médio porte (até 10 pavimentos): entre R$ 1.200 e R$ 3.500
- Condomínios e edifícios comerciais de grande porte: entre R$ 3.500 e R$ 8.000, dependendo do número de torres e da extensão do sistema
- Indústrias e galpões logísticos: a partir de R$ 3.000, podendo ultrapassar R$ 15.000 em plantas industriais de grande complexidade
Os principais fatores que influenciam o valor do laudo de SPDA são:
- Número de captores e condutores de descida a serem inspecionados
- Quantidade de pontos de aterramento que precisam de medição com telurômetro
- Necessidade de acesso a áreas de difícil alcance, como coberturas altas ou estruturas industriais
- Prazo de entrega: laudos com urgência costumam ter acréscimo no valor
- Localização do escritório de engenharia contratado
Vale destacar que o menor preço nem sempre representa a melhor escolha. Um laudo de SPDA tecnicamente incompleto, sem os ensaios elétricos obrigatórios ou sem ART registrada, pode ser recusado pelo Corpo de Bombeiros e gerar custos adicionais com uma nova inspeção.
Qual a diferença entre laudo de SPDA e projeto de SPDA?
Laudo de SPDA e projeto de SPDA são documentos técnicos distintos, que cumprem funções diferentes dentro do ciclo de vida do sistema de proteção contra descargas atmosféricas. Confundi-los é um erro comum, mas com consequências práticas importantes.
Projeto de SPDA:
O projeto é elaborado antes da instalação do sistema. Ele define como o SPDA deve ser construído, especificando:
- Tipo de sistema adotado (Franklin, Gaiola de Faraday ou ESE)
- Posicionamento e especificação dos captores atmosféricos
- Percurso e dimensionamento dos condutores de descida
- Configuração e dimensionamento do sistema de aterramento
- Nível de proteção (NPT) exigido para a edificação, conforme análise de risco da NBR 5419
O projeto é o documento de referência para a execução da instalação e deve ser acompanhado de ART de projeto registrada no CREA.
Laudo de SPDA:
O laudo é elaborado depois que o sistema já está instalado, durante as inspeções periódicas. Ele não define como o sistema deve ser construído: ele avalia se o sistema existente está funcionando corretamente e em conformidade com as normas técnicas.
O laudo responde às seguintes perguntas sobre a instalação existente:
- Os componentes estão em bom estado de conservação?
- Os ensaios de continuidade e resistência de aterramento estão dentro dos limites normativos?
- Há não conformidades que precisam ser corrigidas?
- O sistema está apto a proteger a edificação contra descargas atmosféricas?
Em resumo: o projeto constrói, o laudo de SPDA avalia. Uma edificação pode ter um excelente projeto de SPDA e ainda assim apresentar um sistema deteriorado e ineficiente anos depois, caso as inspeções periódicas e os laudos anuais não sejam realizados regularmente.
Perguntas Frequentes sobre Laudo de SPDA
Qual é a validade do laudo de SPDA?
O laudo de SPDA tem validade de um ano na maioria dos estados brasileiros, prazo alinhado com a recomendação da ABNT NBR 5419 para inspeção periódica anual dos sistemas de proteção contra descargas atmosféricas.
Esse prazo começa a contar a partir da data de emissão do documento pelo engenheiro responsável. Após o vencimento, o laudo deixa de ser aceito pelo Corpo de Bombeiros para renovação do AVCB e pelas seguradoras para manutenção da cobertura predial.
Situações que podem exigir a renovação do laudo antes do prazo de um ano:
- Descarga atmosférica direta na edificação
- Reforma ou ampliação que afete a cobertura ou a estrutura do SPDA
- Substituição de componentes do sistema, como captores ou eletrodos de aterramento
- Identificação de danos físicos durante inspeção visual de rotina
- Mudança de uso da edificação que altere o nível de proteção exigido
Recomenda-se iniciar o processo de renovação do laudo de SPDA com pelo menos 30 dias de antecedência em relação ao vencimento, para evitar que a edificação fique com documentação vencida durante o período de renovação do AVCB.
O laudo de SPDA é obrigatório para condomínios?
Sim. O laudo de SPDA é obrigatório para condomínios que possuem sistema de proteção contra descargas atmosféricas instalado e que precisam manter o AVCB (Auto de Vistoria do Corpo de Bombeiros) válido.
Na prática, a obrigatoriedade se aplica à grande maioria dos condomínios residenciais e comerciais com mais de um pavimento, pois:
- O Corpo de Bombeiros exige o laudo de SPDA atualizado como parte da documentação para emissão e renovação do AVCB
- O AVCB é obrigatório para edificações de uso coletivo em praticamente todos os estados brasileiros
- A ausência do AVCB válido pode responsabilizar civil e criminalmente o síndico em caso de sinistro
A responsabilidade pela contratação e manutenção do laudo de SPDA em condomínios é do síndico, conforme o Código Civil e a convenção condominial. Essa responsabilidade não pode ser delegada aos moradores ou ao conselho fiscal.
Condomínios que ainda não possuem SPDA instalado devem verificar, com um engenheiro eletricista, se a edificação está obrigada a ter o sistema conforme a análise de risco prevista na NBR 5419 e as exigências do Corpo de Bombeiros local.
Quanto custa um laudo de SPDA?
O custo do laudo de SPDA varia conforme o porte da edificação, a complexidade do sistema instalado, a localização geográfica e o número de pontos de aterramento que precisam ser medidos.
Como referência geral de mercado:
- Edificações residenciais de pequeno porte (casas e sobrados): entre R$ 500 e R$ 1.200
- Condomínios residenciais de médio porte (até 10 pavimentos): entre R$ 1.200 e R$ 3.500
- Condomínios e edifícios comerciais de grande porte: entre R$ 3.500 e R$ 8.000, dependendo do número de torres e da extensão do sistema
- Indústrias e galpões logísticos: a partir de R$ 3.000, podendo ultrapassar R$ 15.000 em plantas industriais de grande complexidade
Os principais fatores que influenciam o valor do laudo de SPDA são:
- Número de captores e condutores de descida a serem inspecionados
- Quantidade de pontos de aterramento que precisam de medição com telurômetro
- Necessidade de acesso a áreas de difícil alcance, como coberturas altas ou estruturas industriais
- Prazo de entrega: laudos com urgência costumam ter acréscimo no valor
- Localização do escritório de engenharia contratado
Vale destacar que o menor preço nem sempre representa a melhor escolha. Um laudo de SPDA tecnicamente incompleto, sem os ensaios elétricos obrigatórios ou sem ART registrada, pode ser recusado pelo Corpo de Bombeiros e gerar custos adicionais com uma nova inspeção.
Qual a diferença entre laudo de SPDA e projeto de SPDA?
Laudo de SPDA e projeto de SPDA são documentos técnicos distintos, que cumprem funções diferentes dentro do ciclo de vida do sistema de proteção contra descargas atmosféricas. Confundi-los é um erro comum, mas com consequências práticas importantes.
Projeto de SPDA:
O projeto é elaborado antes da instalação do sistema. Ele define como o SPDA deve ser construído, especificando:
- Tipo de sistema adotado (Franklin, Gaiola de Faraday ou ESE)
- Posicionamento e especificação dos captores atmosféricos
- Percurso e dimensionamento dos condutores de descida
- Configuração e dimensionamento do sistema de aterramento
- Nível de proteção (NPT) exigido para a edificação, conforme análise de risco da NBR 5419
O projeto é o documento de referência para a execução da instalação e deve ser acompanhado de ART de projeto registrada no CREA.
Laudo de SPDA:
O laudo é elaborado depois que o sistema já está instalado, durante as inspeções periódicas. Ele não define como o sistema deve ser construído: ele avalia se o sistema existente está funcionando corretamente e em conformidade com as normas técnicas.
O laudo responde às seguintes perguntas sobre a instalação existente:
- Os componentes estão em bom estado de conservação?
- Os ensaios de continuidade e resistência de aterramento estão dentro dos limites normativos?
- Há não conformidades que precisam ser corrigidas?
- O sistema está apto a proteger a edificação contra descargas atmosféricas?
Em resumo: o projeto constrói, o laudo de SPDA avalia. Uma edificação pode ter um excelente projeto de SPDA e ainda assim apresentar um sistema deteriorado e ineficiente anos depois, caso as inspeções periódicas e os laudos anuais não sejam realizados regularmente.
1 comentário
