Potenciômetro: O Que É, Como Funciona e Para Que Serve

O que é um potenciômetro?

Um potenciômetro é um tipo de resistor variável com três terminais, que permite ajustar a resistência elétrica manualmente. Se você já girou o botão de volume de um rádio ou de uma caixa de som, já usou um sem saber.

A função dele é simples: oferecer um valor de resistência que pode ser alterado conforme necessário, seja girando um eixo, deslizando um controle ou fazendo um ajuste fino com uma chave de fenda. Enquanto um resistor comum tem um valor fixo (por exemplo, 1kΩ para sempre), o potenciômetro permite ir de zero até o valor máximo indicado no componente.

Eles são usados em praticamente tudo: controles de volume, ajustes de brilho, calibração de instrumentos, projetos com Arduino e muito mais. É um dos componentes mais versáteis da eletrônica.

Diferença entre potenciômetro e resistor fixo

Um resistor fixo tem um valor de resistência determinado na fabricação. Se ele é de 10kΩ, será sempre 10kΩ (dentro da tolerância). Você não pode alterar.

O potenciômetro, por outro lado, oferece uma faixa de resistência. Um potenciômetro de 10kΩ pode variar de 0Ω até 10kΩ, dependendo da posição do cursor interno. É como se fosse um resistor com um “botão de ajuste”.

Na prática, o resistor fixo é usado quando você sabe exatamente a resistência que o circuito precisa. O potenciômetro é usado quando esse valor precisa ser ajustável, seja pelo usuário (como o volume de um som) ou pelo técnico (como na calibração de um sensor).

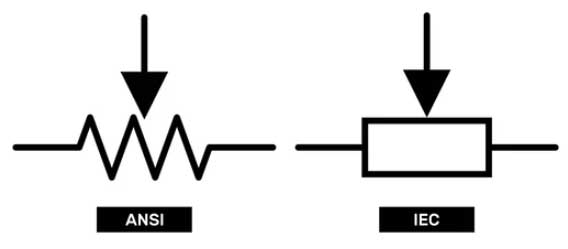

Símbolo do potenciômetro em circuitos

Nos esquemas elétricos, o potenciômetro é representado como um resistor comum (retângulo ou ziguezague, dependendo do padrão) com uma seta apontando para o meio. Essa seta representa o cursor, que é o terminal móvel.

Você vai encontrar dois padrões de símbolo:

• Padrão americano (ANSI): ziguezague com seta no meio.
• Padrão internacional (IEC): retângulo com seta no meio.

Ambos significam a mesma coisa: um resistor cuja resistência pode ser ajustada.

Como funciona um potenciômetro?

O potenciômetro funciona como um divisor de tensão ajustável. Internamente, ele possui uma trilha de material resistivo e um cursor (ou “limpador”) que desliza sobre essa trilha. Ao mover o cursor, você muda o ponto onde a resistência é dividida, alterando a tensão e a corrente no circuito.

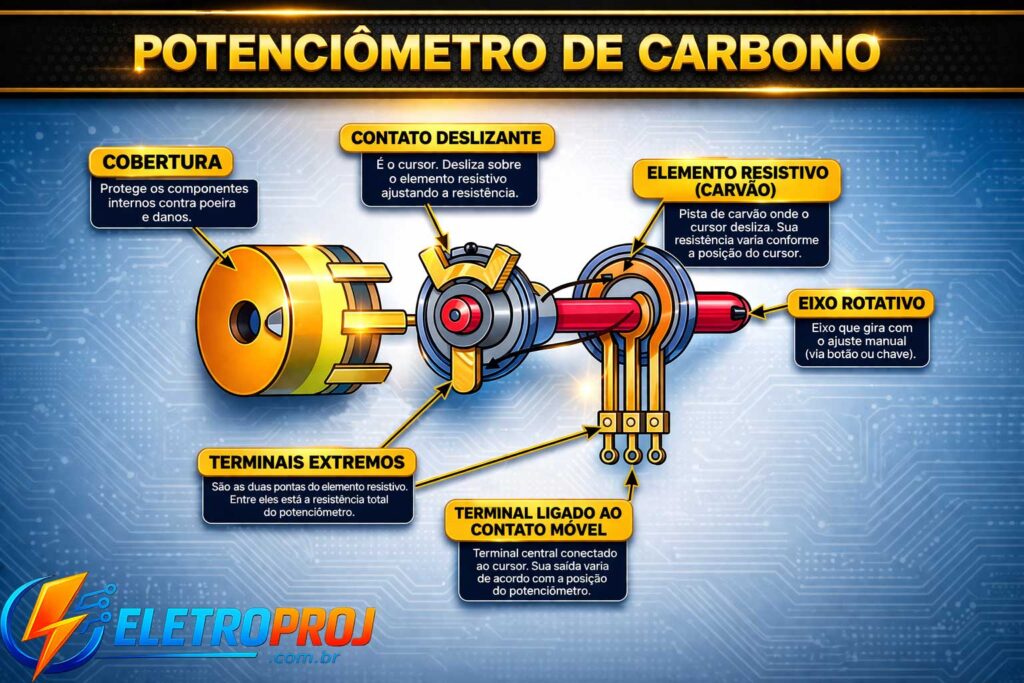

A trilha resistiva e o cursor

Dentro de todo potenciômetro existe uma pista semicircular (no tipo rotativo) ou reta (no tipo deslizante) feita de material resistivo. Esse material pode ser carbono, cermet (mistura de cerâmica com metal) ou plástico condutor.

O cursor é uma peça metálica que faz contato elétrico com essa trilha. Quando você gira o eixo do potenciômetro, o cursor se move ao longo da trilha resistiva. Dependendo da posição dele, a resistência entre os terminais muda.

Pense na trilha resistiva como uma estrada. O cursor é um ponto nessa estrada. A distância do cursor até cada extremidade da estrada determina a resistência que o circuito “enxerga” em cada lado.

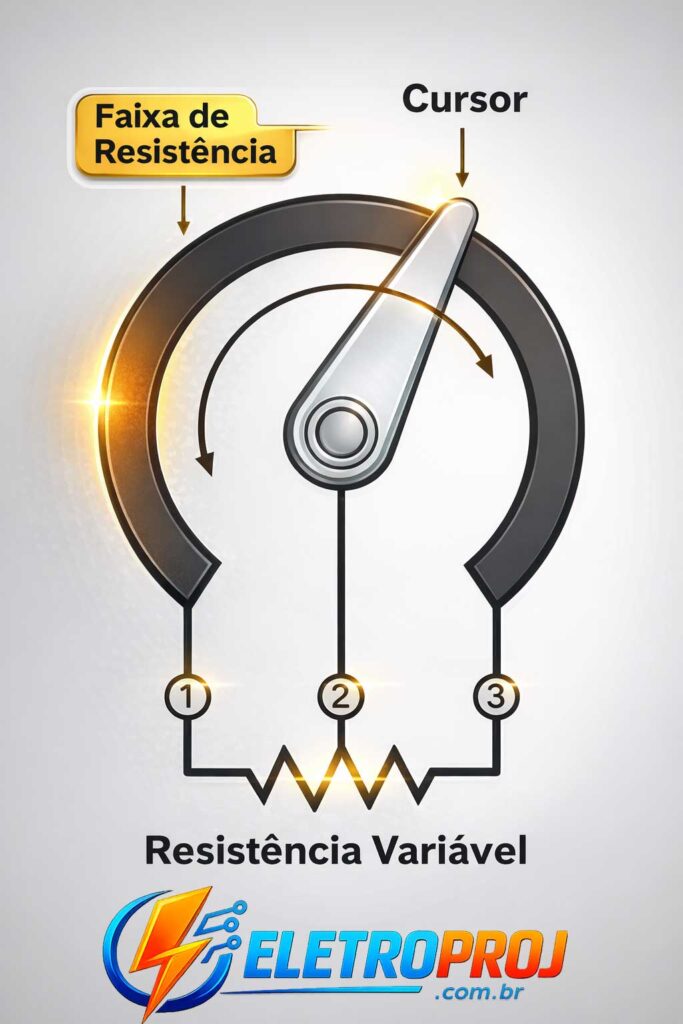

Os três terminais do potenciômetro

Todo potenciômetro tem três terminais (pinos ou pernas). Entender a função de cada um é essencial:

O que varia é a resistência entre o terminal central (2) e cada uma das extremidades. Se o cursor está no meio, você terá 5kΩ de cada lado. Se está todo para um lado, terá 0Ω de um lado e 10kΩ do outro.

O que acontece quando você gira o eixo

Imagine um potenciômetro de 10kΩ. Ao girar o eixo no sentido horário:

• A resistência entre os terminais 1 e 2 aumenta.
• A resistência entre os terminais 2 e 3 diminui.
• A soma das duas sempre dá 10kΩ.

Se conectar o terminal 1 ao positivo da fonte (5V), o terminal 3 ao GND (0V) e ler a tensão no terminal 2, você obtém uma tensão proporcional à posição do cursor. Girou até o meio? A tensão no terminal 2 é 2,5V. Girou todo para o terminal 1? É 5V. Para o terminal 3? É 0V.

Essa é a base de quase todas as aplicações do potenciômetro: transformar uma posição mecânica (giro ou deslizamento) em um valor elétrico (tensão ou resistência) que o circuito pode usar.

Tipos de potenciômetro

Existem vários tipos de potenciômetro, cada um projetado para uma situação específica. Os mais comuns são o rotativo, o deslizante, o trimpot e o digital.

Potenciômetro rotativo

É o tipo mais conhecido. Possui um eixo cilíndrico que gira em torno de 270° (a maioria não faz volta completa). Usado em controles de volume, botões de equalização, controles de ar-condicionado e projetos com Arduino.

Pode vir com eixo liso (para encaixar um botão) ou estriado (com ranhuras para fixação). Normalmente tem três terminais que saem pela parte de trás ou pela lateral.

Valores comuns: 1kΩ, 5kΩ, 10kΩ, 50kΩ, 100kΩ e 1MΩ.

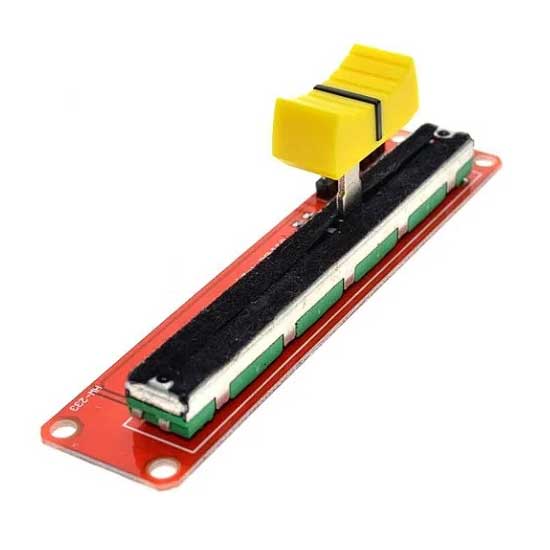

Potenciômetro deslizante (linear)

Trimpot (potenciômetro de ajuste)

Trimpots podem ser do tipo single-turn (uma volta) ou multi-turn (múltiplas voltas, geralmente 10 ou 25 voltas). Os multi-volta permitem ajuste muito mais preciso.

Para conhecer outros tipos de resistores e onde cada um se encaixa, vale consultar nosso guia dedicado. O potenciômetro também faz parte da família dos resistores variáveis, que inclui reostatos e outros componentes ajustáveis.

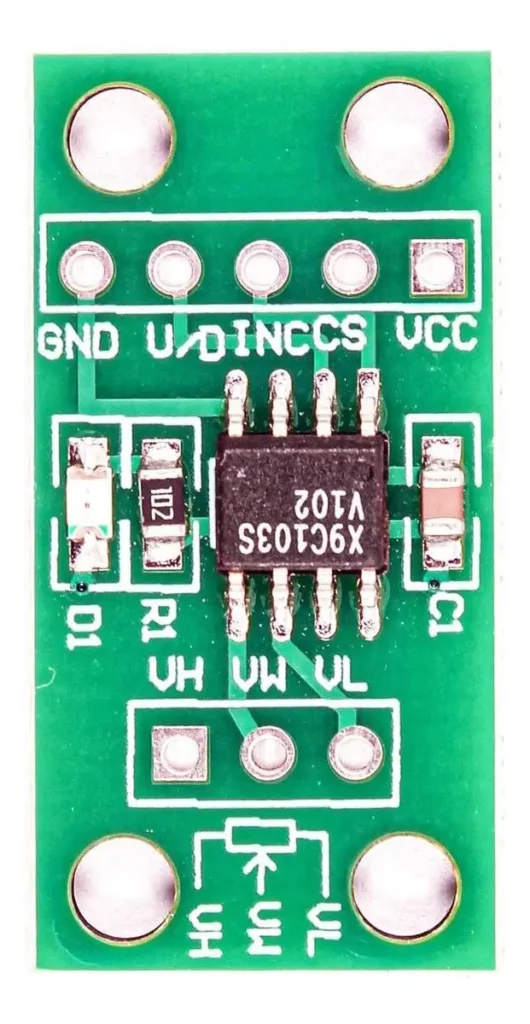

Potenciômetro digital

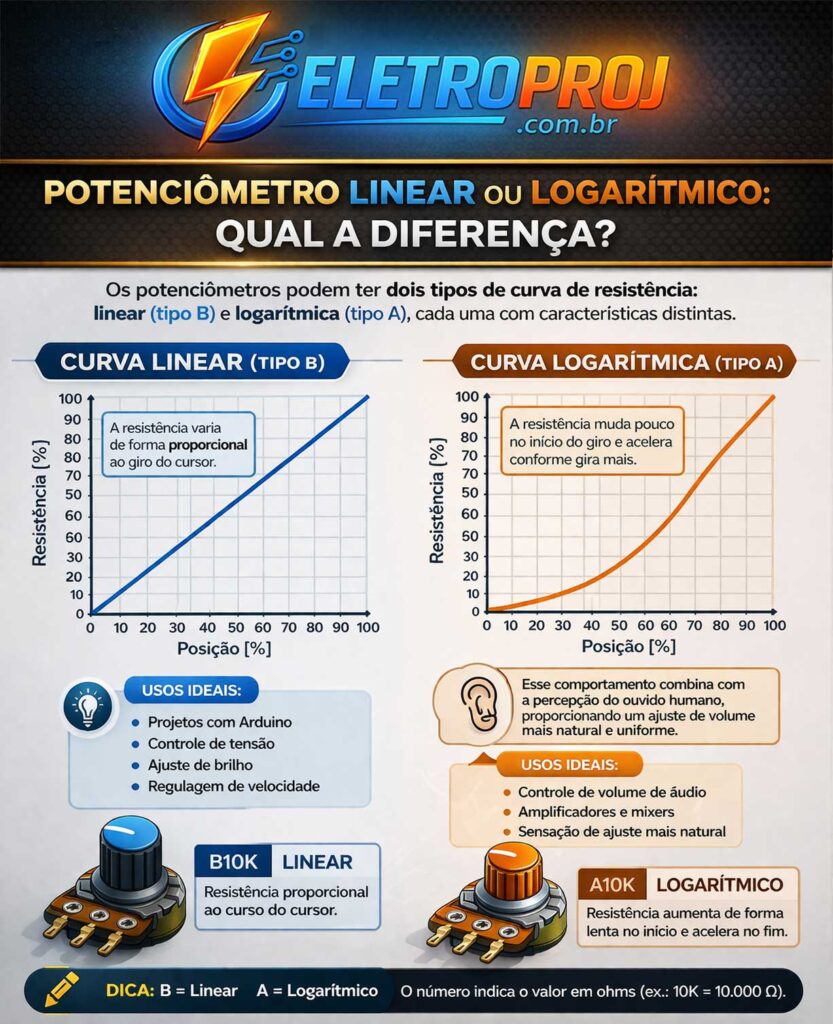

Potenciômetro linear ou logarítmico: qual a diferença?

A relação entre a posição do cursor e a resistência não precisa ser uniforme. Existem dois tipos principais de “curva” (taper) nos potenciômetros: linear e logarítmica.

Curva logarítmica (tipo A)

No potenciômetro logarítmico (identificado pela letra A), a resistência muda seguindo uma curva logarítmica. Nos primeiros graus de giro, a resistência muda pouco. Conforme você gira mais, a mudança acelera.

Esse comportamento existe por causa do ouvido humano: nossa percepção de volume não é linear. Se a potência dobrar, você não ouve “o dobro” de som. Você precisa multiplicar a potência por 10 para sentir o dobro de volume. O potenciômetro logarítmico compensa isso, dando a sensação de que o volume sobe de forma uniforme conforme você gira o botão.

Quando usar cada tipo

• Linear (B): projetos com Arduino, controle de tensão, ajuste de brilho, qualquer aplicação em que a relação posição/valor precisa ser proporcional.
• Logarítmico (A): controle de volume em equipamentos de áudio, mixers, amplificadores. Em áudio, usar um potenciômetro linear para volume resulta numa sensação ruim: o volume parece “pular” nos primeiros graus de giro e quase não mudar depois.

Dica prática: se o potenciômetro tem a letra “B” impressa (ex: B10K), é linear. Se tem “A” (ex: A10K), é logarítmico. Essa convenção vale para a maioria dos fabricantes (o padrão japonês inverte, mas é menos comum no Brasil).

Como usar potenciômetro com Arduino

O potenciômetro é um dos primeiros componentes que todo iniciante em Arduino aprende a usar. A ligação é simples, e ele permite criar controles ajustáveis para praticamente qualquer projeto.

Ligação básica: lendo o potenciômetro com analogRead

A ligação mais comum usa o potenciômetro como divisor de tensão:

• Terminal 1 → 5V do Arduino
• Terminal 3 → GND do Arduino
• Terminal 2 (central) → pino analógico (A0, por exemplo)

O código para ler o valor é mínimo:

int valor;

void setup() {
  Serial.begin(9600);
}

void loop() {
  valor = analogRead(A0);
  Serial.println(valor);
  delay(100);
}

O analogRead() retorna um valor de 0 a 1023 (resolução de 10 bits do Arduino Uno). Quando o cursor está todo no GND, o valor é 0. Quando está todo no 5V, o valor é 1023.

Para converter esse valor em tensão real:

$\Large \text{Tensão} = \left(\frac{\text{valor}}{1023.0}\right) \times 5.0$

Se analogRead retornou 512, a tensão no pino central é (512 / 1023) × 5 = 2,50V. Exatamente metade, como esperado se o cursor estiver no meio.

Para mais detalhes sobre o uso de resistores em projetos com Arduino, veja o artigo Resistor para Arduino: Guia Prático de Uso.

Controlando o brilho de um LED com potenciômetro

O exemplo mais clássico: usar o potenciômetro para controlar o brilho de um LED via PWM.

Ligação:

• Potenciômetro: terminal 1 → 5V, terminal 3 → GND, terminal 2 → A0.
• LED: anodo (perna maior) → pino digital 9 (via resistor de 220Ω) → catodo → GND.

Código:

int potPin = A0;
int ledPin = 9;
int valorPot;
int brilho;

void setup() {
  pinMode(ledPin, OUTPUT);
}

void loop() {
  valorPot = analogRead(potPin);       // Lê o potenciômetro (0-1023)
  brilho = map(valorPot, 0, 1023, 0, 255);  // Converte para PWM (0-255)
  analogWrite(ledPin, brilho);          // Aplica o brilho no LED
  delay(10);
}

A função map() converte a faixa de 0-1023 (leitura analógica) para 0-255 (faixa do PWM). Ao girar o potenciômetro, o LED vai do apagado até o brilho máximo de forma suave.

Controlando a velocidade de um motor

O mesmo princípio funciona para controlar a velocidade de um motor DC pequeno. A diferença é que o Arduino não fornece corrente suficiente para alimentar um motor diretamente, então você precisa de um transistor ou driver de motor.

Exemplo simplificado com transistor NPN (TIP120):

• Potenciômetro → A0 (mesma ligação anterior)
• Pino 9 do Arduino → resistor de 1kΩ → base do TIP120
• Coletor do TIP120 → terminal negativo do motor
• Terminal positivo do motor → fonte externa (ex: 9V)
• Emissor do TIP120 → GND (comum com o GND do Arduino)

O código é essencialmente o mesmo do LED: ler o potenciômetro, mapear para PWM e aplicar no pino do transistor. Ao girar o potenciômetro, a velocidade do motor muda proporcionalmente.

Aplicações práticas do potenciômetro no dia a dia

Potenciômetros estão em toda parte, muitas vezes escondidos dentro de aparelhos que você usa diariamente.

Controle de volume em equipamentos de áudio

Quando você gira o botão de volume de um amplificador, caixa de som, rádio ou fone de ouvido com fio, está usando um potenciômetro (geralmente logarítmico). O potenciômetro atua como divisor de tensão no sinal de áudio, reduzindo ou aumentando a amplitude do sinal que chega ao amplificador.

Em mesas de som e mixers, os potenciômetros deslizantes (faders) controlam o volume de cada canal individualmente. Potenciômetros rotativos controlam equalização (graves, médios e agudos), ganho e panorâmica (pan).

Pedais de guitarra e equipamentos de efeitos usam potenciômetros para ajustar intensidade do efeito, tom e volume.

Ajuste de brilho e temperatura em aparelhos

Lâmpadas dimmerizáveis usam circuitos que incluem potenciômetros (ou componentes que fazem o papel equivalente) para ajustar o brilho. Alguns modelos de ar-condicionado, fornos elétricos e aquecedores usam potenciômetros para regular temperatura.

Em monitores mais antigos, os botões de brilho e contraste são potenciômetros conectados ao circuito de controle da tela.

Uso em instrumentos de medição e calibração

Multímetros analógicos usam um trimpot interno para ajuste de zero (calibração). Equipamentos de laboratório, osciloscópios e geradores de sinal usam potenciômetros para ajuste fino de parâmetros.

Em circuitos industriais, trimpots são usados para calibrar sensores, ajustar limiares de alarme e regular parâmetros de controladores.

Como escolher o potenciômetro certo para o seu projeto

Escolher o potenciômetro errado pode resultar em controle impreciso, superaquecimento ou simplesmente um circuito que não funciona. Três características principais definem a escolha.

Valor de resistência (em ohms ou kilohms)

O valor do potenciômetro é a resistência total entre os terminais extremos (1 e 3). Os valores mais comuns no mercado são: 1kΩ, 5kΩ, 10kΩ, 50kΩ, 100kΩ e 1MΩ.

Como escolher:

• Para Arduino (entrada analógica): 10kΩ é o valor padrão. Funciona bem como divisor de tensão sem desperdiçar corrente. Com 5V e 10kΩ, a corrente máxima é 0,5mA, o que é insignificante para a fonte.
• Para controle de volume em áudio: depende do circuito. Valores comuns são 10kΩ, 50kΩ e 100kΩ. Consulte o esquema do equipamento.
• Para controle de corrente (reostato): use valores baixos (100Ω a 1kΩ), mas verifique a potência suportada.

Aplicando a Lei de Ohm: se a fonte é 5V e o potenciômetro é de 1kΩ, a corrente máxima será

$\Large I = \frac{V}{R} = \frac{5}{1000} = 5mA$

Se é de 10kΩ, será 0,5mA. Quanto menor a resistência, maior a corrente e maior a potência dissipada.

Potência e tamanho

Potenciômetros comuns de painel (os que você encontra em lojas de eletrônica para projetos) suportam entre 0,1W e 0,5W. Para a maioria dos projetos com Arduino e circuitos de sinal, isso é mais do que suficiente.

Se o potenciômetro precisa controlar correntes maiores (como atuar como reostato em circuitos de potência), existem modelos de potência de 1W, 2W e até 5W, mas são componentes maiores e mais caros.

Regra prática: calcule a potência máxima dissipada com

$\Large P = \frac{V^2}{R}$

Se a fonte é 12V e o potenciômetro é de 1kΩ, a potência máxima é

$\Large \frac{12^2}{1000} = 0,144W$

Um potenciômetro de 0,25W resolve. Se a fonte fosse 12V com 100Ω, seria 1,44W, e você precisaria de um modelo de potência.

Tipo de eixo e montagem

Potenciômetros de painel vêm com diferentes tipos de eixo:

• Eixo liso: para encaixar botões com parafuso Allen.
• Eixo estriado (com ranhuras): para encaixar botões com pressão (push-on).
• Eixo curto ou longo: dependendo da espessura do painel.

A montagem pode ser feita em painel (com porca e arruela) ou em placa de circuito (PCB). Trimpots são sempre para montagem em placa.

Verifique também o diâmetro do corpo (9mm, 16mm, 24mm são comuns) e se o modelo possui chave liga/desliga integrada (alguns potenciômetros de volume têm uma chave no final do curso, usada para ligar e desligar o aparelho).

Erros comuns ao usar potenciômetro

Mesmo sendo um componente simples, o potenciômetro é fonte de erros frequentes, especialmente em projetos de iniciantes.

Usar potenciômetro como resistor de potência

Um erro clássico: usar um potenciômetro de painel comum (0,25W) para controlar cargas de potência, como motores ou resistências de aquecimento, diretamente. O potenciômetro vai superaquecer, desgastar rapidamente e pode até queimar.

A solução é usar o potenciômetro apenas como controle de sinal (baixa corrente) e um componente de potência (transistor, MOSFET, driver) para controlar a carga. O potenciômetro “diz” ao circuito quanto fornecer; o circuito de potência faz o trabalho pesado.

Ignorar o desgaste mecânico

Potenciômetros analógicos têm vida útil limitada. O cursor desliza sobre a trilha resistiva, e esse contato mecânico causa desgaste ao longo do tempo. O resultado é ruído (chiado em equipamentos de áudio), leituras instáveis e, eventualmente, pontos mortos onde o contato falha.

Se o potenciômetro está num lugar com ajuste constante (como volume de um instrumento musical usado em shows), o desgaste será mais rápido. Modelos de melhor qualidade usam trilhas de cermet ou plástico condutor, que duram mais que as de carbono.

Para aplicações que exigem milhões de ciclos, considere usar um encoder rotativo (que conta pulsos digitais em vez de mudar resistência) ou um potenciômetro digital.

Confundir os terminais

Se você inverter os terminais 1 e 3 na montagem, o potenciômetro funciona ao contrário: girar no sentido horário diminui em vez de aumentar. Não queima nada, mas confunde o controle.

Se o terminal central for conectado no lugar errado, o circuito pode não funcionar ou apresentar leituras estranhas. Em projetos com Arduino, isso se manifesta como valores que não variam ou que saltam aleatoriamente.

Dica: antes de soldar, use um multímetro na escala de resistência. Meça entre o terminal central e cada extremidade enquanto gira o eixo. A resistência deve variar suavemente de zero até o valor máximo.

Exercícios resolvidos sobre potenciômetro

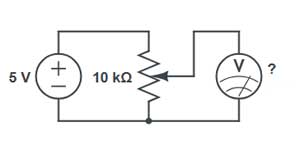

Exercício 1: Tensão de saída de um divisor de tensão com potenciômetro

Problema: Um potenciômetro de 10kΩ está ligado como divisor de tensão com 5V no terminal 1 e GND no terminal 3. O cursor está posicionado a 70% do curso (partindo do terminal 1). Qual é a tensão no terminal central?

Resolução:

Se o cursor está a 70% do curso partindo do terminal 1, a resistência entre o terminal 1 e o central é 70% de 10kΩ = 7kΩ. A resistência entre o central e o terminal 3 é 30% de 10kΩ = 3kΩ.

Usando a fórmula do divisor de tensão:

$\Large V_{saída} = V_{entrada} \times \frac{R2}{R1 + R2}$

Onde R2 = 3kΩ (entre central e GND) e R1 = 7kΩ (entre 5V e central):

$\Large V_{saída} = 5 \times \frac{3000}{7000 + 3000}$

$\Large V_{saída} = 5 \times \frac{3000}{10000}$

$\Large V_{saída} = 5 \times 0,3 = 1,5V$

Resposta: A tensão no terminal central é 1,5V.

Exercício 2: Valor lido pelo Arduino

Problema: No exercício anterior (1,5V no terminal central, Arduino alimentado com 5V), qual valor o analogRead() retornaria?

Resolução:

O ADC do Arduino Uno tem resolução de 10 bits (0 a 1023). O valor é proporcional à tensão:

$\Large Valor = \left(\frac{V_{medida}}{V_{referencia}}\right) \times 1023$

$\Large Valor = \left(\frac{1,5}{5,0}\right) \times 1023$

$\Large Valor = 0,3 \times 1023$

$\Large Valor = 306,9 \approx 307$

Resposta: O analogRead() retornaria aproximadamente 307.

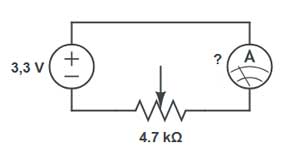

Exercício 3: Corrente total no potenciômetro

Problema: Um potenciômetro de 4,7kΩ está ligado com 3,3V entre os terminais extremos. Qual é a corrente total que passa pela trilha resistiva?

Resolução:

A corrente depende da resistência total (entre os terminais 1 e 3) e da tensão aplicada. Essa corrente é constante, independente da posição do cursor.

$\Large I = \frac{V}{R} = \frac{3,3}{4700}$

$\Large I = 0,000702A$

$\Large I = 0,702mA \approx 0,7mA$

Resposta: A corrente total é de aproximadamente 0,7mA.

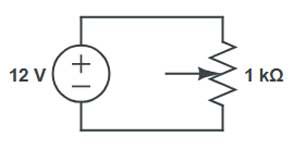

Exercício 4: Potência dissipada no potenciômetro

Problema: Um potenciômetro de 1kΩ é alimentado com 12V entre os terminais extremos. Qual a potência dissipada? Um potenciômetro de painel comum (0,25W) aguenta?

Resolução:

$\Large P = \frac{V^2}{R} = \frac{12^2}{1000}$

$\Large P = \frac{144}{1000} = 0,144W$

$\Large P =144mW$

Um potenciômetro de 0,25W suporta 250mW. Como 144mW < 250mW, ele aguenta, mas está usando 57% da capacidade. Para mais segurança, seria recomendável usar um modelo de 0,5W.

Resposta: A potência dissipada é 0,144W. O potenciômetro de 0,25W suporta, mas com margem reduzida.

Exercício 5: Escolhendo o potenciômetro para Arduino

Problema: Você quer usar um potenciômetro como controle de entrada analógica no Arduino (5V). Qual valor de resistência escolher para que a corrente de consumo não passe de 1mA?

Resolução:

Usando

$\Large I = \frac{V}{R}$

e isolando R:

$\Large R = \frac{V}{I} = \frac{5}{0,001}$

$\Large R = 5000\Omega = 5k\Omega$

$\Large I = \frac{5}{10000} = 0,5mA$

Qualquer potenciômetro com resistência igual ou maior que 5kΩ atende. O valor mais próximo e mais comum no mercado é 10kΩ, que resulta em:

(metade do limite, com boa margem).

Resposta: Um potenciômetro de 10kΩ é a escolha ideal.

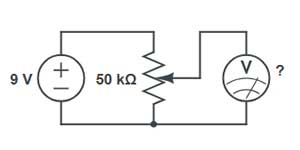

Exercício 6: Tensão em posição específica (curva linear)

Problema: Um potenciômetro linear (B) de 50kΩ está ligado como divisor de tensão com 9V. O cursor está a 40% do curso partindo do terminal ligado ao positivo. Qual tensão no terminal central?

Resolução:

R entre positivo e central = 40% × 50kΩ = 20kΩ
R entre central e GND = 60% × 50kΩ = 30kΩ

$\Large V_{saída} = 9 \times \frac{30000}{20000 + 30000}$

$\Large V_{saída} = 9 \times \frac{30000}{50000}$

$\Large V_{saída} = 9 \times 0,6 = 5,4V$

Resposta: A tensão no terminal central é 5,4V.

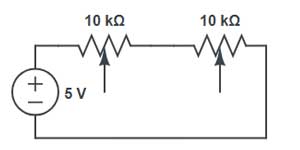

Exercício 7: Dois potenciômetros em série

Problema: Dois potenciômetros de 10kΩ estão ligados em série (terminal 3 do primeiro no terminal 1 do segundo), com 5V no terminal 1 do primeiro e GND no terminal 3 do segundo. Ambos estão no meio do curso. Qual a resistência total e a corrente?

Resolução:

Com ambos no meio do curso, cada um tem 10kΩ entre seus terminais extremos, a resistência total de cada potenciômetro permanece 10kΩ, e como estão ligados pelos terminais extremos, a resistência total da série é:

R_total = 10kΩ + 10kΩ = 20kΩ (a posição do cursor não altera a resistência entre os terminais extremos)

$\Large I = \frac{V}{R} = \frac{5}{20000} = 0,25mA$

Resposta: Resistência total de 20kΩ e corrente de 0,25mA.

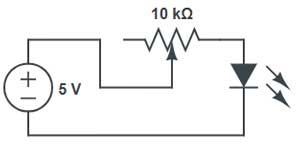

Exercício 8: Potenciômetro como reostato

Problema: Um potenciômetro de 1kΩ é usado como reostato (apenas dois terminais: central e um extremo). Está ligado em série com um LED (queda de 2V, corrente desejada de 15mA) e uma fonte de 5V. Em qual posição o cursor deve estar?

Resolução:

Tensão sobre o reostato + LED = 5V
Tensão sobre o reostato = 5 – 2 = 3V
Corrente desejada = 15mA = 0,015A

$\Large R = \frac{5 – 2}{0,015} = \frac{3}{0,015} = 200\,\Omega$

$\Large \text{Posição} = \frac{R_{ajustado}}{R_{total}}$

$\Large \text{Posição} = \frac{200}{1000}$

$\Large \text{Posição} = 0,2 = 20\%$

Resposta: O cursor deve estar a 20% do curso, correspondendo a 200Ω.

Exercício 9: Convertendo leitura do Arduino em posição percentual

Problema: O analogRead() de um potenciômetro ligado ao Arduino retornou 768. Qual é a posição do cursor em porcentagem e qual tensão isso representa (referência 5V)?

Resolução:

$\Large \text{Porcentagem} = \left(\frac{768}{1023}\right) \times 100$

$\Large \text{Porcentagem} = 75,07\% \approx 75\%$

$\Large \text{Tensão} = \left(\frac{768}{1023}\right) \times 5,0 = 3,75V$

Resposta: O cursor está a aproximadamente 75% do curso, correspondendo a 3,75V.

Exercício 10: Dimensionando potenciômetro para um circuito de áudio

Problema: Um amplificador de áudio tem impedância de entrada de 47kΩ. Qual valor de potenciômetro (logarítmico) seria adequado para controle de volume sem degradar o sinal?

Resolução:

A regra prática em áudio é que o potenciômetro de volume deve ter impedância da mesma ordem de grandeza ou menor que a impedância de entrada do estágio seguinte, para evitar perda excessiva de sinal e degradação da resposta em frequência.

Valores comuns que funcionam bem com impedância de entrada de 47kΩ: 10kΩ ou 50kΩ.

Um potenciômetro de 10kΩ é uma boa escolha (significativamente menor que 47kΩ, garantindo boa transferência de sinal). Um de 50kΩ também funciona, com vantagem de menor consumo de corrente da fonte de sinal.

Tipo: logarítmico (A), para que a percepção de volume seja uniforme ao girar.

Resposta: Um potenciômetro logarítmico de 10kΩ (A10K) ou 50kΩ (A50K) seria adequado.

Perguntas Frequentes

Potenciômetro e reostato são a mesma coisa?

Não exatamente. O potenciômetro tem três terminais e funciona como divisor de tensão ajustável. O reostato usa apenas dois terminais (o central e um dos extremos) e funciona como resistência variável em série com a carga. Na prática, um potenciômetro pode ser usado como reostato, mas o contrário não funciona: um reostato puro (com apenas dois terminais) não pode ser usado como divisor de tensão.

Posso usar um potenciômetro para controlar a velocidade de um ventilador?

Depende. Ventiladores pequenos de computador (12V, baixa corrente) até podem ser controlados com um potenciômetro de potência adequada, mas não é a solução mais eficiente. O potenciômetro dissipa a energia que “sobra” como calor. Para ventiladores maiores, use um circuito PWM com transistor ou um controlador dedicado. Para ventiladores de teto (corrente alternada), nunca use potenciômetro: use um controle de velocidade próprio para AC.

Potenciômetro digital substitui o analógico em todos os casos?

Não. O potenciômetro digital é ideal para ajustes por software, interfaces controladas por microcontrolador e aplicações que precisam de reprodutibilidade (salvar e restaurar posições). Porém, ele tem limitações: menor faixa de corrente suportada, passos discretos de resistência (não é contínuo), preço mais alto e necessidade de programação. Para controles de volume em amplificadores de alta fidelidade, pedais de guitarra e aplicações industriais de potência, o analógico continua sendo preferido.

Como saber se um potenciômetro está com defeito?

Coloque o multímetro na escala de resistência (Ω). Meça entre os terminais extremos (1 e 3): o valor deve ser próximo do nominal (ex: ~10kΩ para um potenciômetro de 10kΩ). Depois meça entre o central e cada extremo enquanto gira o eixo lentamente. A resistência deve variar de forma suave e contínua. Se houver saltos bruscos, pontos onde o valor pula repentinamente, ou se a resistência fica infinita em certos pontos, o potenciômetro está com desgaste ou mau contato e precisa ser substituído. Em equipamentos de áudio, chiado ao girar o botão de volume é um sinal clássico de potenciômetro desgastado.

Próximos passos

Agora que você sabe o que é um potenciômetro, como ele funciona por dentro e como usar na prática, pode avançar em várias direções. Se quer entender melhor o princípio elétrico por trás, o artigo sobre divisor de tensão aprofunda a teoria e mostra mais exemplos de cálculo.

Se está montando projetos com Arduino e quer explorar outros usos de resistores, o guia Resistor para Arduino cobre desde pull-up e pull-down até proteção de portas.

E se o seu interesse é conhecer os outros tipos de componentes da família dos resistores (fixos, LDR, termistores, resistores de potência), o artigo sobre tipos de resistores é um bom mapa do que existe e quando usar cada um.
