Um fio subdimensionado dentro da parede do banheiro não dá aviso antes de falhar. A isolação aquece gradualmente, o plástico começa a ceder e o problema só aparece quando o disjuntor desarma no momento errado, ou quando já há um princípio de incêndio atrás do revestimento. Esse cenário é mais comum do que deveria ser, e a causa quase sempre é a mesma: o fio para chuveiro instalado tem bitola menor do que a potência do aparelho exige.
A escolha do condutor elétrico para o circuito do chuveiro é uma das decisões mais críticas de qualquer instalação residencial. Não porque seja tecnicamente complicada, mas porque o erro custa caro e se esconde bem. Neste guia, você vai ver qual bitola em mm² usar conforme a potência do seu chuveiro, que tipo de cabo é o correto, quais proteções a NBR 5410 exige e como garantir uma instalação segura do início ao fim.
Por que a bitola do fio é o fator mais crítico na instalação do chuveiro
Todo fio elétrico tem um limite de corrente que consegue conduzir sem aquecer além do tolerável. Quando você instala um condutor com seção nominal insuficiente para a potência do chuveiro, o fio passa a funcionar como uma resistência elétrica dentro da parede: converte parte da energia em calor, degrada progressivamente o isolamento e abre caminho para curto-circuito ou incêndio. O problema é físico e inevitável, não uma questão de sorte.
Como a corrente elétrica aquece o condutor
A relação entre corrente elétrica e calor gerado no fio é direta: quanto maior a corrente para uma seção transversal menor, maior o aquecimento. Pense em uma mangueira estreita tentando passar um volume alto de água com pressão elevada. A fricção interna aumenta, a temperatura sobe e o material começa a ceder. No caso do fio elétrico, o que cede primeiro é o isolamento de PVC, que amolece antes de o problema se tornar visível do lado de fora da parede.
O que acontece na prática quando a bitola é insuficiente
Alguns sinais podem indicar que o condutor está subdimensionado, embora não sejam exclusivos dessa causa: o disjuntor desarma com frequência sem motivo aparente, o chuveiro aquece menos do que a configuração indicaria, há um leve cheiro de plástico queimado no banheiro ou manchas amareladas surgem próximas ao interruptor ou ao quadro. Um fio subdimensionado não é apenas ineficiente: representa perigo concreto de incêndio e choque elétrico. O dano acontece de forma cumulativa e silenciosa, e muitas vezes só se manifesta quando já é tarde.

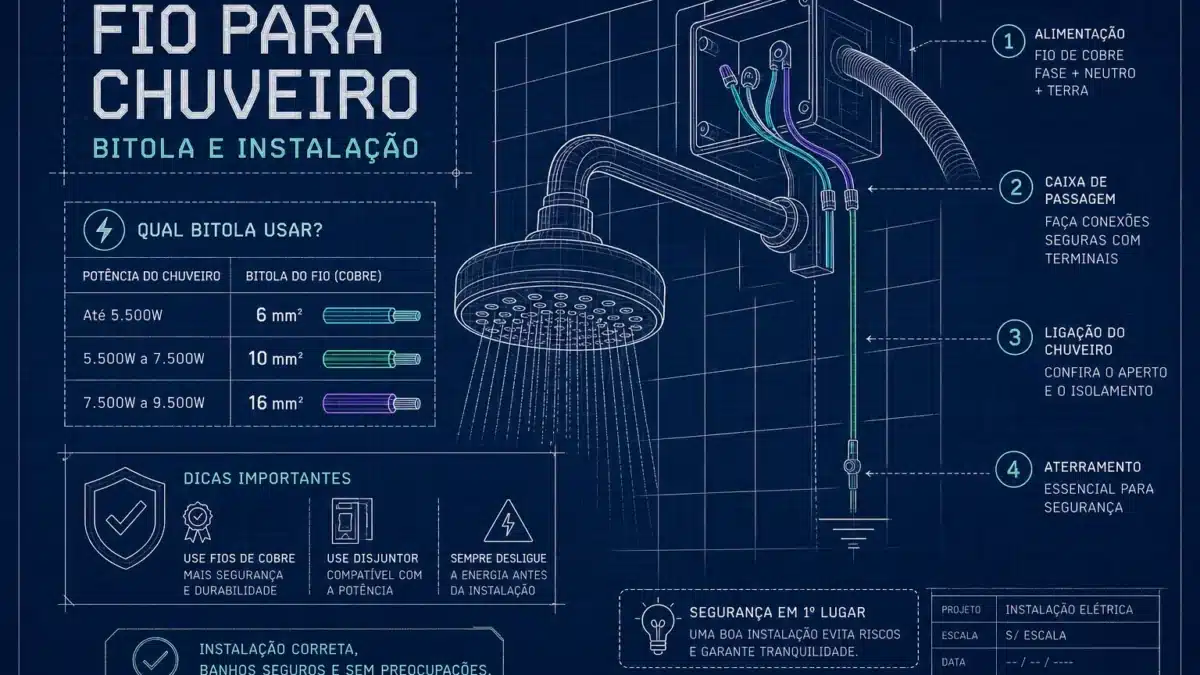

Qual bitola de fio para chuveiro usar conforme a potência
O ponto de partida para dimensionar o fio para chuveiro é calcular a corrente que o aparelho exige. A fórmula é simples: divida a potência em watts pela tensão da rede em volts. Um chuveiro de 5.500 W ligado em 220 V consome 25 A. Um chuveiro de 7.500 W na mesma tensão consome aproximadamente 34 A. Com esse número em mãos, você consulta a tabela de capacidade dos condutores e escolhe o cabo que suporta essa corrente com folga.
Tabela prática: potência, corrente e bitola mínima em 220 V
Para a tensão de 220 V, configuração adotada por grande parte dos chuveiros elétricos disponíveis no mercado brasileiro, a correspondência entre potência e bitola mínima exigida pela NBR 5410 é a seguinte:
| Potência do chuveiro | Corrente aproximada | Bitola mínima (mm²) | Disjuntor recomendado |
|---|---|---|---|
| 4.500 W | ~20,5 A | 4 mm² | 25 A ou 32 A (curva B) |
| 5.500 W | 25 A | 4 mm² | 30 A ou 32 A (curva B) |
| 7.500 W | ~34 A | 6 mm² | 40 A (curva B) |
O fio de 2,5 mm² nunca deve ser usado para chuveiro, em nenhuma situação. Ele suporta no máximo 21 A em instalação embutida, o que é insuficiente até para o modelo de menor potência do mercado. Qualquer instalação com 2,5 mm² alimentando chuveiro está fora da conformidade com a NBR 5410 e representa uma falha grave de segurança.
O que muda quando a tensão é 127 V
Em redes de 127 V, a mesma potência exige o dobro de corrente. Um chuveiro de 5.500 W em 127 V consome aproximadamente 43 A, o que impõe bitola mínima de 10 mm². Para 7.500 W na mesma tensão, a corrente chega a quase 60 A, exigindo condutor de 16 mm² ou superior. Instalar um chuveiro de alta potência em rede de 127 V sem ajustar a bitola é um dos erros mais perigosos que existem em instalações residenciais. Se a sua rede é 127 V, a solução mais segura é migrar o chuveiro para 220 V antes de qualquer outra decisão.
Fatores que podem exigir uma bitola maior
Os valores da tabela acima valem para condições padrão. Quando a distância entre o quadro de distribuição e o chuveiro supera 15 metros, a queda de tensão ao longo do circuito pode exigir a subida de uma bitola, de 4 mm² para 6 mm², por exemplo. O mesmo vale para situações em que vários cabos percorrem o mesmo eletroduto: o agrupamento reduz a capacidade de dissipação de calor de cada condutor, e a norma exige a aplicação de fatores de correção. Temperatura ambiente elevada no trajeto do circuito também reduz a capacidade nominal do cabo. Em qualquer um desses casos, subir a bitola não é exagero: é o que mantém o fio para chuveiro dentro dos limites térmicos estabelecidos pela NBR 5410.
Tipo de cabo certo: cobre flexível com isolação antichama
Existe um único tipo correto de cabo para a instalação do chuveiro: condutor de cobre flexível com isolação em PVC antichama. Não há alternativas igualmente válidas para essa aplicação. O condutor deve ser 100% cobre, a isolação deve ser classificada para pelo menos 70 °C (muitos fabricantes indicam 70 °C ou 90 °C na embalagem), e a construção flexível é necessária para facilitar a passagem e suportar as microvibrações geradas pelo aparelho com o passar dos anos.
Por que cobre rígido e alumínio não são indicados
O cobre rígido quebra progressivamente por causa das microvibrações geradas pelo fluxo de água e pelo aquecimento e resfriamento cíclico do chuveiro. Uma fratura interna no condutor gera resistência no ponto de contato, calor localizado e, eventualmente, falha da instalação.
O alumínio apresenta um problema distinto: oxida nas conexões e forma uma camada resistiva que aquece com o uso, criando condição favorável a mau contato e arco elétrico. A NBR 5410 e a boa prática da engenharia elétrica residencial descartam ambos os materiais para essa aplicação.
O que verificar na embalagem antes de comprar
Antes de sair da loja com o cabo, vale checar alguns pontos que confirmam a qualidade do produto. A embalagem deve declarar condutor 100% cobre e informar a temperatura de trabalho da isolação PVC antichama. A bitola em mm² precisa estar impressa no próprio cabo a cada metro, não apenas na embalagem. Por fim, verifique a presença do selo de certificação do INMETRO, que confirma conformidade com as normas brasileiras. Marcas com certificação compulsória ativa incluem SIL, Cobrecom, Corfio e Nambei, entre outras. Um cabo sem essas informações claramente identificáveis não deve ser instalado em nenhum circuito de chuveiro.
Disjuntor, dispositivo DR e aterramento: o que a NBR 5410 exige
O fio na bitola correta é condição necessária, mas não suficiente. A NBR 5410 exige um conjunto completo de proteções para o circuito do chuveiro, e cada elemento tem uma função específica que os outros não substituem. Instalar só o disjuntor sem o DR, ou ter o DR sem aterramento adequado, é uma instalação incompleta e fora da conformidade.
Disjuntor de curva B: como escolher a amperagem certa
O disjuntor para o circuito do chuveiro deve ser de curva B, adequada para cargas resistivas sem pico de corrente na partida. A correspondência com a bitola do cabo é direta: cabo de 4 mm² com disjuntor de 30 A ou 32 A; cabo de 6 mm² com disjuntor de 40 A. O circuito deve ser exclusivo para o chuveiro, sem compartilhar com tomadas, iluminação ou qualquer outro equipamento. Um disjuntor subdimensionado desarma sem parar; um superdimensionado não protege o cabo adequadamente.
Dispositivo DR de 30 mA: proteção obrigatória em área úmida
O dispositivo diferencial residual detecta fugas de corrente de 30 mA ou mais e desliga o circuito em milissegundos, antes que o choque seja letal. A NBR 5410 torna essa proteção obrigatória em todos os circuitos de banheiro, incluindo o do chuveiro, sem exceção. Uma alternativa prática é o DDR (disjuntor diferencial residual), que combina as funções do disjuntor termomagnético e do DR em um único dispositivo, simplificando a instalação no quadro. O DR deve ter corrente nominal igual ou superior à do disjuntor do circuito.
Aterramento: o risco silencioso que o DR não cobre sozinho
O DR protege contra fuga de corrente, mas o aterramento físico é o que garante um caminho seguro e de baixa impedância para a corrente em caso de falha de isolamento. Um chuveiro sem aterramento adequado mantém o usuário como o trajeto mais fácil para a descarga elétrica em situações de falha. Os dois sistemas são complementares: um não substitui o outro. Para quem quiser entender o dimensionamento correto do aterramento residencial, as normas aplicáveis e os erros mais comuns nesse tipo de instalação, o portal Cálculos Elétricos oferece guias técnicos completos sobre o tema, com linguagem acessível e referências à norma vigente.
Instalação correta: cores dos fios, eletroduto e erros que custam caro
Mesmo com o fio para chuveiro na bitola correta e todas as proteções instaladas, uma execução descuidada compromete a segurança da instalação inteira. As boas práticas de passagem e identificação dos condutores não são formalidade: são o que garante que uma manutenção futura seja feita corretamente e que a instalação se mantenha segura por décadas.
Esquema de cores: como identificar fase, neutro e terra
A NBR 5410 estabelece cores fixas para cada condutor: fase em vermelho ou preto (podendo incluir marrom em instalações mais recentes), neutro em azul claro, e proteção (terra) em verde-amarelo. Inverter fase e neutro não impede o funcionamento imediato do chuveiro, mas representa risco sério em qualquer intervenção futura, pois partes energizadas ficam acessíveis quando o aparelho está aparentemente desligado. Respeitar o esquema de cores é um requisito normativo e uma medida de segurança para qualquer eletricista que vier a trabalhar na instalação depois de você.
Passagem em eletroduto: o que fazer e o que nunca fazer
O cabo deve percorrer o trajeto entre o quadro e o chuveiro sempre dentro de eletroduto ou conduit, nunca solto dentro da parede, nunca emendado dentro do eletroduto. Emendas vão exclusivamente em caixas de derivação devidamente vedadas e acessíveis. O raio mínimo de curvatura dos cabos é de quatro vezes o diâmetro do condutor: curvas mais fechadas danificam a isolação gradualmente. O eletroduto não deve ser preenchido além de 40% de sua capacidade, para garantir a dissipação de calor dos condutores que percorrem o mesmo trajeto.
Como comprar fio para chuveiro com segurança e verificar a conformidade
Adquirir o cabo certo em um canal confiável é parte fundamental da instalação segura. Existem no mercado brasileiro cabos vendidos sem embalagem, sem identificação da bitola real e sem qualquer certificação, especialmente em feiras e canais informais. A diferença entre um cabo certificado e um sem certificação pode não ser visível a olho nu, mas se manifesta exatamente quando a instalação é mais exigida.
O que observar ao comprar o fio para chuveiro
Compre em lojas de material elétrico especializadas ou em redes de grande varejo com setor técnico estruturado. Verifique se a bitola está impressa no cabo a cada metro de comprimento, se a marca está claramente identificada na embalagem, se há referência à norma (NBR NM 247-3 ou NBR 6148) e se o selo do INMETRO está presente e legível. Fios vendidos soltos, sem embalagem original ou com informações difusas sobre o fabricante não oferecem garantia real de conformidade.
Quando chamar um eletricista profissional
Para quem não tem experiência prática em instalações elétricas, contratar um profissional habilitado é a decisão mais segura e, muitas vezes, a mais econômica a longo prazo. Uma instalação mal feita pode causar danos ao imóvel e, no cenário mais grave, resultar em acidente com vítima. Quanto ao seguro residencial, os efeitos de uma instalação irregular sobre a cobertura em caso de sinistro dependem das condições específicas da apólice, vale consultar a seguradora antes de qualquer intervenção. O custo de uma instalação profissional correta é incomparável com as consequências de uma improvisada.
Conclusão: escolher o fio para chuveiro certo não é opcional
A lógica central deste guia é direta: em 220 V, use fio para chuveiro de 4 mm² para aparelhos de até 5.500 W e de 6 mm² para modelos de 7.500 W. O cabo deve ser sempre cobre flexível com isolação antichama e certificação INMETRO. O circuito precisa de disjuntor de curva B na amperagem compatível com o cabo, dispositivo DR de 30 mA e aterramento físico adequado. Cada um desses elementos existe por uma razão técnica e não pode ser eliminado sem comprometer a segurança da instalação.
Seguir a NBR 5410 não é burocracia. É o conjunto de requisitos mínimos que separa uma instalação que dura décadas com segurança de uma que vai falhar cedo ou tarde. Se este guia levantou dúvidas sobre o que está instalado na sua residência, o próximo passo é avaliar a instalação existente antes de usar o chuveiro normalmente. Se restam dúvidas sobre aterramento ou dimensionamento de circuitos, o portal Cálculos Elétricos parte exatamente de onde este guia termina, com guias técnicos completos, linguagem acessível e referências às normas brasileiras vigentes.
