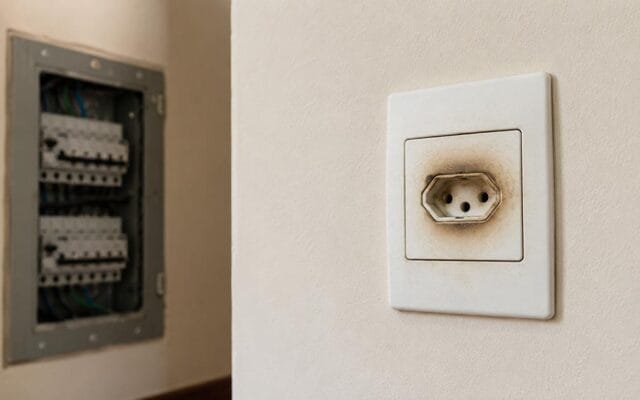

Escolher o fio para ar-condicionado correto não é detalhe: é o que separa uma instalação segura de um risco real de superaquecimento da fiação, desligamentos frequentes por sobrecarga e, nos casos mais graves, incêndio. Esse tipo de problema ocorre com frequência em instalações residenciais e comerciais no Brasil, muitas vezes porque o instalador usou o cabo que tinha disponível em vez do que a instalação exigia, uma irregularidade que a NBR 5410 não permite e que as seguradoras podem usar como justificativa para negar cobertura em caso de sinistro.
Assim como no dimensionamento de sistemas de aterramento ou de proteção contra descargas atmosféricas, o ponto de partida correto é sempre o dado técnico do equipamento, não uma estimativa baseada apenas na potência em BTU. Neste guia você vai encontrar a bitola adequada para cada faixa de capacidade, o tipo de cabo que a norma autoriza na fiação permanente, como calcular a queda de tensão quando a distância é grande, quais dispositivos de proteção são necessários e por que o aterramento não é opcional.
Fio para ar-condicionado: bitola por capacidade de 9.000 a 24.000 BTU
A pergunta mais comum é direta: “qual fio usar para o meu ar-condicionado?” A resposta depende de três fatores combinados: a corrente nominal do aparelho, a tensão de operação e o comprimento do percurso. O BTU é uma referência de potência térmica, não elétrica, por isso ele sozinho não define a bitola.
Por que a corrente nominal define a bitola, e não só o BTU
Um aparelho convencional de 12.000 BTU em 220 V pode consumir até 12 A, enquanto um modelo inverter da mesma capacidade pode operar com 5 A ou menos. A bitola calculada para 12 A exige um condutor mais robusto do que para 5 A. Por isso, a etiqueta de especificações ou o manual do fabricante são a fonte correta: é lá que está a corrente nominal real, que deve guiar o dimensionamento.

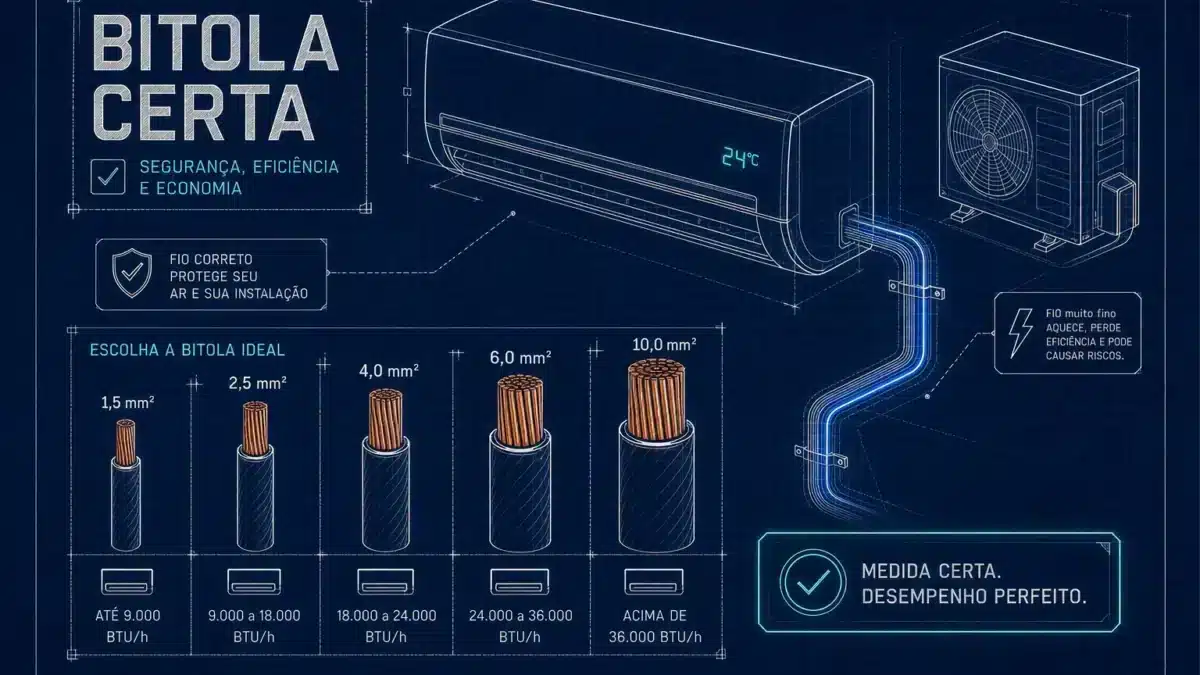

Tabela prática: fio para ar-condicionado por BTU e disjuntor sugerido (220 V)
Os valores abaixo são referências gerais baseadas nas tabelas de ampacidade da NBR 5410 para instalações em 220 V. A bitola final depende também do comprimento do percurso e do modelo do aparelho (inverter ou convencional); consulte sempre a etiqueta do fabricante.
| Capacidade (BTU) | Bitola mínima (mm²) | Disjuntor sugerido (bipolar, curva C) |
|---|---|---|
| 9.000 | 2,5 mm² | 16 A |
| 12.000 | 2,5 mm² | 20 A |
| 18.000 | 4,0 mm² | 25 A |
| 24.000 | 4,0 mm² | 25 a 32 A |
Esses valores valem para percursos de até 20 metros em 220 V. Em 127 V, a corrente de operação é aproximadamente o dobro, o que pode exigir subir uma bitola: um aparelho de 9.000 BTU que utiliza cabo de 2,5 mm² em 220 V pode precisar de 4,0 mm² em 127 V. Sempre confirme com o dado da etiqueta do fabricante e verifique a queda de tensão no percurso real.
Circuito exclusivo: obrigação, não recomendação
A NBR 5410 é clara: qualquer equipamento que consuma mais de 10 A precisa de circuito dedicado, sem compartilhamento com tomadas de uso geral ou iluminação. O ar-condicionado praticamente sempre ultrapassa esse limite. Compartilhar circuito significa somar correntes, o que acelera o aquecimento do cabo, aumenta a queda de tensão e faz o disjuntor atuar com muito mais frequência. Cada aparelho deve ter seu próprio disjuntor e sua própria fiação.
Tipo de cabo certo: quando o PP é proibido e o que usar no lugar
Uma das irregularidades mais comuns no cabo de energia para ar-condicionado é o uso de cabo PP na fiação permanente, do quadro elétrico até a condensadora. É uma prática frequente em instalações informais, mas que viola a norma e cria um risco que muitos proprietários desconhecem.
O problema do cabo PP na fiação permanente
O cabo PP (300/500 V) não possui a propriedade antichama exigida pela NBR 5410 para instalações fixas. Esse tipo de condutor foi projetado para a ligação de equipamentos portáteis e extensões temporárias, não para percursos permanentes dentro de eletrodutos ou embutidos na alvenaria. Em caso de sinistro, verifique as condições da sua apólice: muitas seguradoras excluem a cobertura de danos originados por instalações fora de norma.
Cabo flexível unipolar 450/750 V e o NYY: usos corretos
Para o trecho fixo, do disjuntor até o ponto de instalação do aparelho, o correto é usar cabo flexível unipolar de 450/750 V instalado em eletroduto, ou cabo do tipo NYY (0,6/1 kV), que possui isolamento mais robusto e é aprovado para instalações permanentes. O cabo PP de 4 vias é aceito apenas na interligação entre a unidade evaporadora e a condensadora, onde a flexibilidade e a resistência à umidade são de fato necessárias. Conforme as tabelas de ampacidade da NBR 5410, a bitola mínima para circuitos de força residenciais é 2,5 mm², inclusive para aparelhos de menor capacidade como os de 9.000 BTU, desde que a queda de tensão e o comprimento do percurso estejam dentro dos limites da norma.
Distância entre o quadro e o aparelho: quando subir a bitola
A bitola mínima por corrente garante que o cabo suporta a carga sem superaquecer, mas não garante que a tensão chegue adequada no compressor. Em percursos longos, a resistência do condutor provoca uma queda de tensão que pode comprometer o funcionamento do equipamento.
O limite de 4%: o que a NBR 5410 define para circuitos terminais
A norma permite queda de tensão máxima de 4% em circuitos terminais, o que equivale a 8,8 V em uma rede de 220 V. Acima desse limite, o compressor enfrenta dificuldade na partida, opera com arrefecimento ineficiente e sofre superaquecimento crônico. O resultado prático é redução da vida útil do equipamento e contas de energia mais altas por ineficiência.
Como calcular o fio para ar-condicionado pela queda de tensão
Para calcular a queda de tensão percentual em um circuito monofásico, use a seguinte fórmula:
ΔV% = (2 × 0,0175 × L × I) / (S × V) × 100
Onde L é o comprimento do percurso em metros, I é a corrente nominal em ampères, S é a bitola em mm² e V é a tensão nominal do circuito.
Veja um exemplo concreto: um aparelho de 24.000 BTU em 220 V, com corrente de 12 A e percurso de 40 metros. Com 2,5 mm², a queda de tensão chega a aproximadamente 5,2%, acima do limite permitido. Com 4,0 mm², o resultado cai para cerca de 3,2%, dentro do aceitável. A bitola correta nesse caso é 4,0 mm², mesmo que 2,5 mm² suportasse tecnicamente a corrente nominal. Acima de 20 metros de percurso, o cálculo de queda de tensão é obrigatório antes de definir a bitola.
Disjuntor, DR e DPS: a proteção completa do circuito
Escolher o cabo certo resolve metade do problema. A outra metade é garantir que os dispositivos de proteção estejam dimensionados corretamente e instalados no circuito dedicado do aparelho.
Curva C e amperagem: como dimensionar o disjuntor bipolar
O disjuntor para ar-condicionado deve ser bipolar e de curva C. Essa curva foi projetada para suportar o pico de corrente na partida do compressor, que pode ser várias vezes superior à corrente nominal de operação, sem desarmar indevidamente. O dimensionamento correto aplica um fator de segurança de 1,25 sobre a corrente nominal do aparelho, e o valor comercial imediatamente superior é o escolhido. Para 9.000 BTU, o disjuntor padrão é 16 A; para 12.000 BTU, 20 A; para 18.000 BTU, 25 A; para 24.000 BTU, entre 25 e 32 A, conforme a corrente nominal do modelo específico.
DPS e DR: qual é obrigatório e qual é recomendado
O dispositivo diferencial-residual (DR) só é exigido pela NBR 5410 em circuitos que alimentam áreas molhadas ou externas. Para aparelhos instalados em ambientes internos secos, ele não é obrigatório por norma, embora possa ser instalado como proteção adicional. Já o dispositivo de proteção contra surtos (DPS) é altamente recomendado para todos os modelos, independentemente do porte. As placas eletrônicas de aparelhos modernos, especialmente os do tipo inverter, são extremamente sensíveis a sobretensões transitórias. Em regiões com alta incidência de raios, como Centro-Oeste e Sudeste do Brasil, o DPS deixa de ser um opcional e passa a ser uma proteção essencial para o investimento. Para verificação em campo, utilize um multímetro de valor eficaz real (True RMS) a fim de medir a tensão sob carga real no ponto de alimentação.
Aterramento do circuito: o cuidado que protege pessoas e equipamentos
O aterramento é frequentemente o item esquecido na instalação de ar-condicionado, especialmente em edificações antigas. Essa omissão não é só uma irregularidade normativa: é um risco real para quem utiliza o aparelho.
Por que o ar-condicionado precisa do condutor terra
A NBR 5410 exige o condutor de proteção em todos os circuitos de força. No caso do ar-condicionado, a carcaça metálica da condensadora precisa estar referenciada ao terra para evitar diferença de potencial perigosa em caso de falha de isolamento interno. Sem o terra ativo, nesse cenário a tensão aparece na carcaça do aparelho, e o próximo contato humano fecha o circuito pelo corpo da pessoa. O cabo do circuito deve ser trifoliado, com fase, neutro e condutor de proteção, ou conter o terra dedicado no eletroduto.
Como verificar se o aterramento da sua instalação está em ordem
Antes de instalar o ar-condicionado, verifique se o ponto de alimentação possui terra ativo. Um testador de tomada simples, disponível em qualquer loja de materiais elétricos, já indica se os três condutores estão presentes e com polaridade correta. Atenção: esses testadores não detectam problemas de aterramento sob carga nem condicionantes mais sutis da instalação. Para uma verificação mais precisa, use um multímetro de valor eficaz real (True RMS) para medir a tensão entre fase e terra com o circuito energizado. Se a instalação for antiga e não houver terra, o caminho correto é regularizar o sistema de aterramento antes de energizar o aparelho.
Para entender como funciona o aterramento residencial, quais são os critérios da ABNT e como medir a resistência de aterramento da sua instalação, os guias técnicos do Cálculos Elétricos cobrem o tema com profundidade e linguagem acessível, com base no contexto normativo brasileiro vigente.
Conclusão: o fio para ar-condicionado certo começa nos dados do fabricante
O fio para ar-condicionado deve ser escolhido com base na corrente nominal do equipamento, no comprimento do percurso e nos limites de queda de tensão da NBR 5410, nunca por estimativa ou por conveniência de estoque. Use cabo flexível unipolar 450/750 V ou NYY na fiação permanente, nunca cabo PP. Instale disjuntor bipolar de curva C com amperagem correta e adicione um DPS para proteger as placas eletrônicas. O condutor de proteção é exigido pela NBR 5410 em todos os circuitos de força, sem exceção prevista para instalações residenciais convencionais.
Seguir a NBR 5410 não é burocracia. Uma instalação feita dentro da norma dura décadas; uma fora da norma costuma virar problema em meses, com equipamento danificado, disjuntor desarmando com frequência ou, no pior cenário, um incêndio por superaquecimento de cabo subdimensionado. Fazer certo na primeira vez é invariavelmente mais barato do que corrigir depois de um sinistro.
