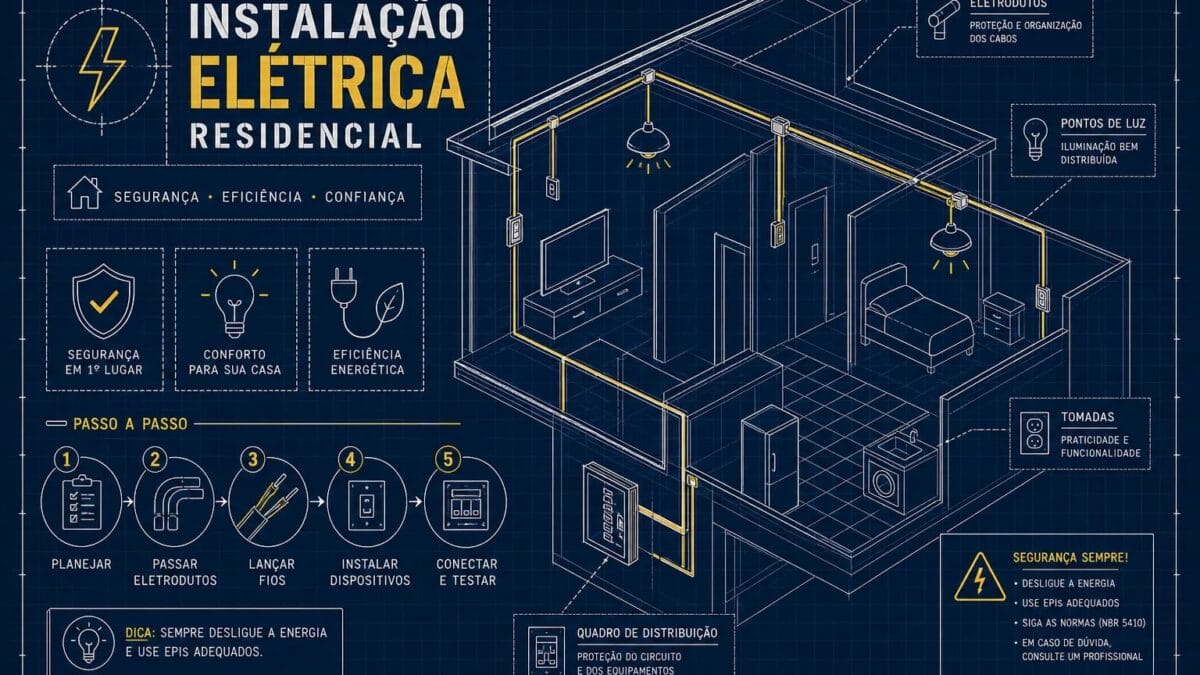

Antes de iniciar qualquer obra, a instalação elétrica residencial precisa ser planejada em projeto, sem essa etapa, os problemas aparecem rápido: disjuntores que disparam sem motivo, cabos que esquentam e tomadas que não suportam a carga. Nos casos mais graves, o resultado é risco real de incêndio. A boa notícia é que existe uma sequência técnica clara para organizar tudo isso antes de o primeiro cabo entrar na parede.
A ABNT NBR 5410, norma para instalações elétricas de baixa tensão, já estrutura esse roteiro. Ela define desde a seção mínima dos condutores até a quantidade de tomadas por cômodo e os dispositivos de proteção obrigatórios, abrangendo dimensionamento, proteção e pontos de utilização em instalações residenciais. Ao final, você vai saber como projetar, calcular, comprar e conferir cada etapa de uma instalação elétrica residencial segura e dentro das normas elétricas residenciais vigentes.
O que a NBR 5410 exige para a sua instalação elétrica residencial
A NBR 5410 não é burocracia. Ela é o roteiro de segurança da sua instalação, escrito por engenheiros que já viram o que acontece quando cada uma dessas regras é ignorada. A norma se aplica a todas as instalações de baixa tensão em edificações, incluindo residências, e cobre desde o dimensionamento dos circuitos até a proteção contra choques e a identificação correta dos condutores.
Separação de circuitos e quantidade mínima de pontos por ambiente
A norma exige que circuitos de iluminação e tomadas sejam separados. Cargas de maior potência, como chuveiro e ar-condicionado, precisam de circuitos exclusivos. Pense no que acontece quando chuveiro e iluminação dividem o mesmo circuito: a corrente combinada supera facilmente a capacidade do disjuntor, que dispara, ou, pior, o cabo aquece de forma contínua sem que o dispositivo de proteção atue. Cada ambiente deve ter pelo menos um ponto de luz fixo, comandado por interruptor.
Para as tomadas, a quantidade mínima depende do cômodo. Ambientes com até 6 m² recebem pelo menos 1 ponto. Acima disso, a regra é 1 tomada a cada 5 m de perímetro. Cozinhas, copas, lavanderias e áreas de serviço têm exigência maior: 1 tomada a cada 3,5 m de perímetro. Banheiros precisam de pelo menos 1 tomada junto ao lavatório.
Proteção contra choques e sobrecorrentes: DR, DPS e aterramento
Conforme a NBR 5410, o dispositivo diferencial residual (DR) de 30 mA, alta sensibilidade, é obrigatório nos circuitos de áreas molhadas: banheiro, cozinha, área de serviço e tomadas externas. Ele mede a diferença entre a corrente que vai e a que volta no circuito; qualquer desequilíbrio acima de 30 mA indica fuga de corrente, e o dispositivo desliga o circuito antes que alguém se machuque.
O disjuntor termomagnético protege contra sobrecarga e curto-circuito. Já o dispositivo de proteção contra surtos (DPS) classe II é recomendado pela NBR 5410 em residências com rede aérea, pois desvia picos de tensão para o aterramento antes que cheguem aos equipamentos, quando há SPDA, a NBR 5419 também orienta sua aplicação. O aterramento com condutor de proteção, o fio verde ou verde-amarelo, é requisito da norma, não um item opcional.
Como projetar a planta da sua instalação elétrica residencial
O projeto elétrico residencial começa no papel, nunca na obra. Sem essa etapa, não é possível dimensionar nada corretamente, e qualquer alteração durante a execução vai custar mais caro do que teria custado o projeto desde o início. A sequência vai da planta baixa arquitetônica até o diagrama unifilar.
Do levantamento de cargas à divisão dos circuitos
Anote a área e o perímetro de cada cômodo, os equipamentos fixos e a potência de cada um. Conforme as referências da NBR 5410, para iluminação a referência técnica é 100 VA para os primeiros 6 m² e mais 60 VA a cada 4 m² adicionais. Para tomadas de uso geral em cozinhas e áreas molhadas, as três primeiras computam 600 VA cada e as excedentes, 100 VA cada. Nos demais ambientes, cada ponto de tomada conta 100 VA.
Cargas específicas entram com valor nominal: chuveiro elétrico com 5.500 W e ar-condicionado split com cerca de 1.200 W são referências comuns em projetos residenciais. Com todas as cargas levantadas, some tudo por tipo de circuito e você terá a base para o dimensionamento.
Como montar o quadro de distribuição residencial
O quadro de distribuição deve ser instalado em local seco, ventilado e de fácil acesso. Organize os disjuntores por função: iluminação por zona da casa, tomadas por ambiente, circuitos exclusivos para chuveiro, forno e ar-condicionado. Dimensione o quadro com espaço de reserva para futuros circuitos; uma reforma ou um equipamento novo não deveria obrigar a troca do quadro inteiro.
O diagrama unifilar e o quadro de cargas são a documentação oficial do projeto elétrico residencial. Esses dois documentos descrevem cada circuito com potência, corrente, proteção e bitola de cabo. Sem eles, o projeto não existe de fato, apenas a intenção.
Dimensionamento de cabos e disjuntores: como calcular cada circuito
Dimensionar corretamente significa escolher o cabo pela corrente de projeto e garantir que o disjuntor protege o condutor, não o equipamento. A lógica é direta: o limite é definido pelo cabo, e o disjuntor precisa abrir o circuito antes que o cabo aqueça além do suportado pela isolação.
Bitolas mínimas e correntes de referência por tipo de circuito
Para circuitos de iluminação, a seção mínima usual é 1,5 mm². Para tomadas de uso geral, 2,5 mm². Circuitos de chuveiro e equipamentos de alta potência exigem 4 mm² ou 6 mm², dependendo da carga calculada. Em 220 V, como referência prática: 4,4 kW equivale a cerca de 20 A; 5,5 kW a 25 A; 7,0 kW a 32 A.
Para calcular a corrente de projeto em circuitos monofásicos com cargas resistivas, use a fórmula I = P/V. Para cargas com fator de potência diferente de 1, aplique I = P / (V x fp). Quando houver fator de demanda, aplique-o sobre a potência instalada antes do cálculo de corrente.
Queda de tensão e corrente de projeto: o critério que reprova mais projetos
A NBR 5410 limita a queda de tensão em circuitos terminais a 4% da tensão nominal da instalação. Em percursos longos ou com cargas intermediárias, esse critério costuma ser o fator determinante da bitola do cabo. Um circuito pode suportar a corrente com um cabo de 2,5 mm², mas a queda de tensão ao longo do percurso pode exigir 4 mm² para ficar dentro do limite normativo.
O dimensionamento final depende do método de instalação, do tipo de isolação, da temperatura ambiente e do agrupamento dos condutores. Esses fatores reduzem a capacidade de condução do cabo e devem ser verificados nas tabelas da NBR 5410 para cada situação real de projeto.
Materiais necessários para a instalação elétrica residencial
A lista varia conforme o projeto, mas existe um conjunto base que toda residência precisa. Comprar sem projeto é comprar duas vezes: sem as quantidades e especificações corretas em mãos, a primeira compra é uma estimativa e a segunda corrige o que ficou errado, com frete, retrabalho e, muitas vezes, material incompatível já instalado.
Componentes do quadro elétrico e dispositivos de proteção
- Quadro de distribuição com espaço de reserva para circuitos futuros
- Disjuntores termomagnéticos conforme a NBR NM 60898, dimensionados por circuito
- DR de 30 mA para circuitos de áreas molhadas e tomadas de uso geral
- DPS classe II para instalações com rede aérea ou com SPDA
- Barramentos de neutro e terra para organização das conexões no quadro
Todos os componentes devem ter identificação do fabricante e atendimento à norma ABNT correspondente. Prefira produtos com certificação Inmetro quando disponível.
Condutores, eletrodutos, caixas e pontos de uso
- Cabos de 1,5 mm² para iluminação e de 2,5 mm² para tomadas de uso geral, conforme a NBR NM 247
- Bitolas maiores (4 mm² ou 6 mm²) para circuitos de cargas específicas
- Eletrodutos com diâmetro compatível com o número e a seção dos condutores instalados
- Caixas 4×2 e 4×4 para tomadas e interruptores
- Tomadas e interruptores no padrão NBR 14136, com capacidade de 10 A ou 20 A conforme a carga prevista
- Fita isolante, conectores, abraçadeiras e terminais para acabamento e fixação
Aterramento, DPS e SPDA: a etapa que define a segurança real da instalação
O aterramento é a parte da instalação elétrica residencial que mais recebe atenção apenas quando algo já deu errado. Um choque, um equipamento queimado por sobretensão, um DR que dispara sem causa aparente: em muitos casos, o aterramento mal executado está na raiz do problema. A NBR 5410 é clara ao exigir o condutor de proteção em toda a instalação residencial.
Como funciona o sistema de aterramento residencial e por que ele importa
O aterramento residencial é composto pela haste de aterramento enterrada no solo, pelo cabo de proteção que percorre toda a instalação e pela equipotencialização dos pontos metálicos da edificação. Esse sistema cria um caminho de baixa impedância para que correntes de fuga ou surtos sigam para a terra em vez de atravessar pessoas ou danificar equipamentos.
O funcionamento correto do DR depende diretamente do aterramento. Sem um eletrodo de aterramento adequado, o DR pode não atuar com a velocidade necessária, pois a resistência do eletrodo influencia a eficácia do sistema de proteção como um todo.
Quando sua residência pode precisar de SPDA
A obrigatoriedade do sistema de proteção contra descargas atmosféricas (SPDA) em residências unifamiliares não é automática. Ela depende da análise de risco prevista na NBR 5419: se o risco calculado para a edificação exceder o risco tolerável pela norma, o SPDA passa a ser obrigatório. Casas isoladas, em áreas rurais ou em regiões de alta incidência de raios são as principais candidatas a essa análise.
A EletroProj reúne guias técnicos baseados na NBR 5419 sobre aterramento, malha de aterramento e critérios para instalação de para-raios em edificações residenciais, úteis para quem precisa entender os fundamentos antes de contratar um laudo ou um projeto de SPDA.
Conclusão: quando contratar um profissional faz toda a diferença
Com o roteiro apresentado aqui, você tem os elementos fundamentais de uma instalação elétrica residencial: a norma que organiza o projeto elétrico residencial, a sequência de cálculo, a lista de materiais e os requisitos de segurança. Esse conhecimento permite acompanhar uma obra, revisar um orçamento e identificar quando algo está errado antes de virar problema.
Parte do planejamento pode ser feita com conhecimento técnico básico, como a leitura da planta e a marcação dos pontos. Outras etapas, porém, exigem um profissional habilitado com Anotação de Responsabilidade Técnica (ART): projetos acima de determinada demanda de carga, laudos de aterramento, instalação de SPDA e a ligação formal à concessionária. Nesses casos, o engenheiro eletricista não é um custo extra; é a garantia de que o trabalho vai ser aceito pelos órgãos competentes e vai funcionar com segurança por anos.
Investir no projeto correto desde o início é sempre mais barato do que corrigir uma instalação mal executada. Um circuito subdimensionado pode causar um incêndio sem dar qualquer sinal de alerta; uma instalação sem aterramento não apresenta sintomas até que alguém leve um choque. Essas não são situações hipotéticas, são as ocorrências mais registradas em perícias de incêndio e acidentes elétricos no Brasil. Faça certo da primeira vez.
