Ao comprar fio para tomada na loja de materiais elétricos, você se depara com prateleiras cheias de opções: flexível 1,5 mm², flexível 2,5 mm², cabo PP, cabo paralelo, cada um com cores e preços diferentes. Sem saber qual levar, muita gente escolhe pelo menor preço ou pelo que “parece suficiente”. O problema é que escolher o condutor errado não é só uma questão de desperdício: é uma porta aberta para superaquecimento, curto-circuito e incêndio.
Este guia mostra, de forma direta e baseada na NBR 5410, qual bitola de fio para tomada usar em cada cômodo da residência, qual tipo de cabo serve para instalação fixa e qual serve apenas para extensões, como identificar os fios pelo padrão de cores e quando o projeto elétrico deixa de ser opcional. O Cálculos Elétricos reúne exatamente esse tipo de conteúdo técnico aplicado: desde a escolha do fio para tomada da sala até o dimensionamento do sistema de aterramento da edificação.
Fio para tomada: o que a NBR 5410 define
A NBR 5410:2004 não deixa margem para improviso. Para circuitos de tomadas de uso geral (TUG), a norma estabelece seção mínima obrigatória de 2,5 mm², independentemente da carga que a tomada vai alimentar. Mesmo que você pretenda ligar apenas um carregador de celular, o condutor mínimo continua sendo 2,5 mm². Esse valor existe para garantir resistência mecânica, capacidade térmica e segurança ao longo de toda a vida útil da instalação.
O contraste com os circuitos de iluminação é direto: para luminárias, a norma aceita 1,5 mm² como mínimo. Tomadas exigem mais porque alimentam equipamentos com consumo variável e, muitas vezes, imprevisível. Hoje é um ventilador; amanhã é um aquecedor de 1.500 W ligado no mesmo ponto.
Quando a tomada tem uma função específica, chuveiro, forno elétrico, ar-condicionado ou máquina de lavar, a norma cria uma categoria distinta: a tomada de uso específico (TUE). Nesse caso, o circuito deve ser exclusivo e dimensionado pela potência do equipamento, o que com frequência leva a bitolas de 4 mm² ou 6 mm². A queda de tensão é outro critério que pode forçar o aumento da bitola: a NBR 5410 limita a queda máxima em circuitos terminais a 4%. Em circuitos longos, mesmo sem sobrecarga, esse limite pode exigir um condutor mais grosso.

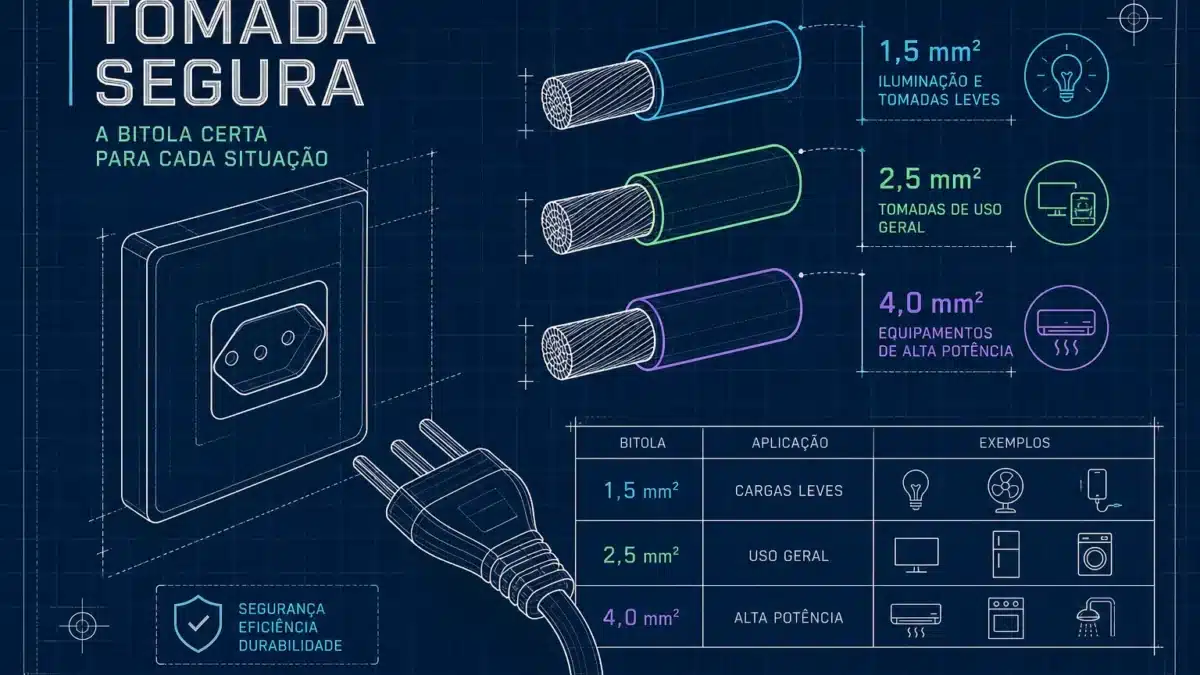

Qual bitola de fio para tomada usar em cada cômodo
Tomadas gerais
Para tomadas comuns de salas, quartos e escritórios, o condutor de 2,5 mm² é a resposta certa. De acordo com a Tabela 33 da NBR 5410, ele suporta até 21 A em instalação embutida em eletroduto no método de referência B1, com um único circuito no eletroduto, valor mais que suficiente para TVs, computadores, ventiladores e carregadores. O disjuntor correto para esse circuito é de 16 A ou 20 A, respeitando a relação normativa em que a corrente nominal do disjuntor deve ser menor ou igual à capacidade do condutor (Ib ≤ In ≤ Iz).
Cozinha e área de serviço
A cozinha e a área de serviço têm regras diferentes. A norma atribui 1.000 VA por tomada nessas áreas no cálculo de carga, valor acima dos 600 VA de uma tomada comum. Isso eleva a corrente de projeto e pode exigir 4 mm² em circuitos com múltiplas tomadas ou distâncias maiores do quadro de distribuição. O disjuntor de 25 A indicado na tabela abaixo é um exemplo típico; a escolha final deve obedecer à relação Ib ≤ In ≤ Iz após aplicar os fatores de correção por agrupamento e temperatura previstos nas Tabelas 42 a 45 da NBR 5410.
Equipamentos de alta potência
Para cargas elevadas, o raciocínio é direto: calcule a corrente com a fórmula I = P ÷ V e compare com a capacidade do cabo. Um chuveiro de 5.500 W em 220 V resulta em 25 A, o que exige um condutor de 6 mm². O disjuntor mais comum para esse circuito é de 32 A; a utilização de 40 A é possível, mas deve ser confirmada pela corrente de capacidade (Iz) obtida na Tabela 33 para o método de instalação adotado. Um ar-condicionado de até 9.000 BTU em 220 V trabalha bem com 2,5 mm²; modelos maiores pedem 4 mm².
| Situação / Equipamento | Bitola recomendada | Disjuntor típico |
|---|---|---|
| Tomadas gerais (sala, quarto, escritório) | 2,5 mm² | 16 A ou 20 A |
| Geladeira (circuito exclusivo) | 2,5 mm² | 16 A ou 20 A |
| Micro-ondas (circuito exclusivo, até 1.500 W) | 2,5 mm²; verifique 4 mm² para modelos acima de 1.500 W | 16 A ou 20 A |
| Ar-condicionado até 9.000 BTU | 2,5 mm² | 16 A ou 20 A |
| Ar-condicionado acima de 9.000 BTU | 4 mm² | 25 A ou 32 A |
| Chuveiro elétrico (4.400 W a 5.500 W) | 6 mm² | 32 A (40 A conforme Iz, ver Tabela 33 da NBR 5410) |
| Cozinha / área de serviço (múltiplas tomadas) | 4 mm² | 25 A (exemplo; calcule Ib ≤ In ≤ Iz) |
Fio para tomada: cabo flexível, PP ou paralelo, qual vai dentro da parede
Essa é uma das confusões mais comuns na loja de materiais elétricos. O cabo PP parece robusto, tem dupla isolação e custa mais caro, o que leva muita gente a acreditar que é o “melhor para tudo”. Não é. Cada tipo de cabo existe para uma aplicação específica, e usar o errado no lugar errado cria um risco que demora anos para aparecer e segundos para causar dano.
Para toda instalação fixa, qualquer condutor que vai embutido em eletroduto dentro da parede, a NBR 5410 exige o cabo flexível de cobre com isolação termoplástica. Disponível nas bitolas 1,5 mm², 2,5 mm², 4 mm² e 6 mm², é o único tipo tecnicamente adequado para suportar as condições de um eletroduto: temperatura, pressão de passagem e vida útil de décadas. Em situações específicas, verifique na norma a classe de flexibilidade e o tipo de isolamento exigidos para o método de instalação adotado.
O cabo PP (dupla isolação, classe 750 V) e o cabo paralelo (isolação simples, classe 300 V) são vedados em instalações fixas pela NBR 5410. Nenhum dos dois possui as características técnicas exigidas para funcionar dentro de eletrodutos ao longo do tempo. O calor gerado pela corrente elétrica degrada o isolamento de forma acelerada nessa condição, criando risco de curto-circuito e incêndio. O cabo PP é indicado para extensões que alimentam ferramentas e equipamentos em ambientes úmidos, como garagens. Já o cabo paralelo serve bem para extensões leves: abajures, luminárias e carregadores em ambientes secos.
Em síntese: fio para tomada em instalação fixa é sempre cabo flexível. Para extensões portáteis, escolha PP em cargas pesadas ou ambientes com umidade, e paralelo para cargas leves em ambientes internos e secos.
Cores do fio para tomada: o que cada cor significa na instalação
A NBR 5410 define uma convenção clara para identificação dos condutores pelo padrão de cores. O neutro é sempre azul-claro, o condutor de proteção (terra) é sempre verde ou verde-amarelo, e as fases usam preto, vermelho ou marrom. Essas cores não são apenas uma convenção visual: elas garantem que qualquer eletricista que abrir aquela caixa de passagem no futuro saiba imediatamente o que está tocando.
Trocar as cores na instalação, ou usar uma mesma cor para funções diferentes, cria risco real para qualquer manutenção posterior. Um técnico que vê azul espera encontrar neutro. Se encontrar fase, o resultado pode ser um acidente grave. Em instalações mais antigas, onde o padrão de cores atual não foi seguido, o correto é identificar os condutores com fita ou etiqueta antes de qualquer intervenção.
O fio terra, o verde-amarelo de cada tomada, não é decorativo. Ele conduz correntes de fuga para um ponto seguro fora da instalação, evitando que uma falha de isolamento se torne um choque para quem tocar no equipamento. Cada fio terra converge para o barramento de proteção do quadro elétrico. Esse barramento está fisicamente conectado ao eletrodo de aterramento da edificação, uma haste de cobre cravada no solo ou uma malha enterrada. Esse sistema precisa ser dimensionado corretamente para funcionar. É exatamente esse tema que o Cálculos Elétricos aprofunda em seus guias técnicos sobre aterramento elétrico residencial.
O que acontece quando você usa a bitola errada
Um condutor subdimensionado tem resistência elétrica maior que o necessário para a carga que carrega. Isso faz com que parte da energia elétrica se converta em calor por efeito Joule, aquecendo o isolamento do cabo de forma contínua. O isolamento degrada, endurece e pode desenvolver fissuras que evoluem para arco elétrico. O processo é silencioso e lento, mas o resultado pode ser um incêndio.
Um cabo de 1,5 mm² operando em um circuito de tomada com carga de 20 A está trabalhando acima de sua capacidade. Conforme a Tabela 33 da NBR 5410, a corrente admissível para 1,5 mm² varia de 15,5 A a 17,5 A dependendo do método de instalação, em qualquer caso, bem abaixo dos 20 A do exemplo. O risco não é imediato, mas acumula degradação a cada hora de operação. O agrupamento de cabos no mesmo eletroduto agrava o problema: com três circuitos no mesmo tubo, o fator de agrupamento (Tabelas 42 a 45 da NBR 5410) pode reduzir a capacidade do 2,5 mm² de 24 A para cerca de 16,8 A. Se o circuito foi dimensionado sem considerar esse fator, o cabo trabalha permanentemente sobrecarregado.
As consequências vão além do risco físico. Equipamentos sensíveis como computadores e TVs sofrem com as variações de tensão causadas pela queda excessiva em circuitos com bitola insuficiente. Há ainda um ponto que poucos consumidores consideram: instalações fora da norma podem ser contestadas pela seguradora em caso de sinistro. O laudo de vistoria elétrica identifica exatamente esse tipo de não conformidade, e a ausência de projeto técnico pode inviabilizar a cobertura do seguro.
Quando contratar um profissional deixa de ser opcional

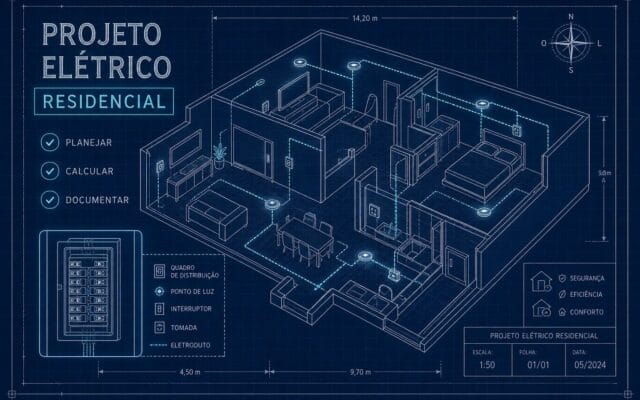

A NBR 5410 é clara sobre instalações novas e reformas que incluam circuitos de uso específico: elas precisam de dimensionamento técnico. Isso inclui qualquer circuito de chuveiro, forno elétrico, ar-condicionado ou lavadora de roupas. Um projeto elétrico define a bitola correta para cada circuito, o disjuntor adequado e garante que a queda de tensão fique dentro do limite de 4%. Sem projeto, o risco não é apenas técnico: em caso de incêndio ou acidente, a responsabilidade recai sobre quem executou a instalação.
Ao contratar um eletricista, verifique se ele tem registro no CREA ou no CFT. Para instalações com múltiplos circuitos ou equipamentos de alta potência, exija o projeto elétrico acompanhado da ART (Anotação de Responsabilidade Técnica). Esse documento é a garantia de que um profissional habilitado se responsabilizou tecnicamente pelo que foi executado.
Conclusão
Em resumo, o fio para tomada de uso geral em instalações residenciais tem seção mínima de 2,5 mm², conforme exige a NBR 5410. Essa seção nominal do condutor sobe para 4 mm² em circuitos de cozinha e áreas de serviço com múltiplas tomadas, e para 6 mm² em chuveiros elétricos de alta potência. O cálculo é direto: divida a potência do equipamento pela tensão da instalação e compare a corrente resultante com a tabela de capacidade dos cabos (Tabela 33 da NBR 5410), já ajustada pelos fatores de agrupamento e temperatura.
O tipo de cabo também importa: cabo flexível para todo fio para tomada em instalação fixa embutida em eletroduto, cabo PP para extensões com ferramentas e ambientes úmidos, cabo paralelo para extensões leves em ambientes secos. Usar cabo PP em instalação fixa não é uma escolha conservadora, é uma violação da norma com risco real de incêndio ao longo do tempo.
Antes de comprar qualquer material, confirme a potência dos equipamentos, meça o comprimento dos circuitos e verifique quantos cabos vão passar no mesmo eletroduto. Em caso de dúvida, um projeto elétrico com ART custa uma fração do que custa um sinistro e garante que a instalação vai funcionar com segurança por décadas. Para aprofundar o conhecimento ou contratar um projeto elétrico e laudo técnico, o Cálculos Elétricos oferece guias detalhados, calculadoras interativas e serviços profissionais desenvolvidos com base nas normas vigentes.
